UPS电源远程监控触摸屏显示方案

2020-05-18 14:19:53 竣达技术 463

一、系统简介:

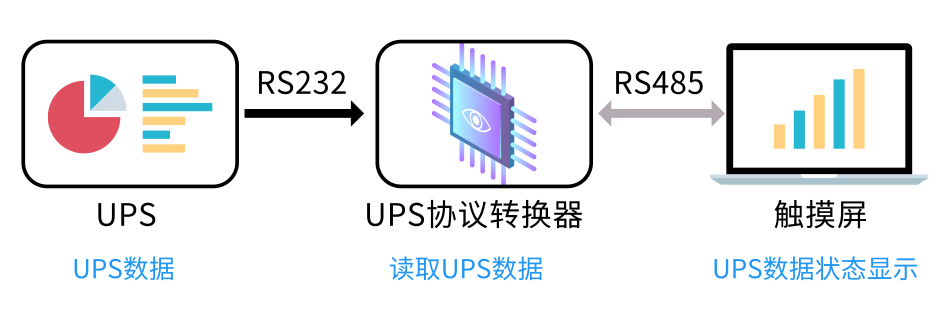

UPS远程触摸屏监控方案是针对UPS电源在线远程监控和管理而设计的方案。通过UPS智能协议转换器不间断采集UPS的各项数据和状态并以RS485形式输出,采用7寸800*400彩色触摸屏图形化显示UPS智能协议转换器采集到UPS的各项参数、状态监测和告警功能。主要参数包括输入输出电压,负载百分比,电池容量等,主要状态有市电中断,旁路状态,电池电压低状态。

图片关键词


二、功能特点:

1.支持市面上绝大多数品牌协议的单相、三相UPS电源,并可支持用户提供UPS协议进行定制开发。

图片关键词

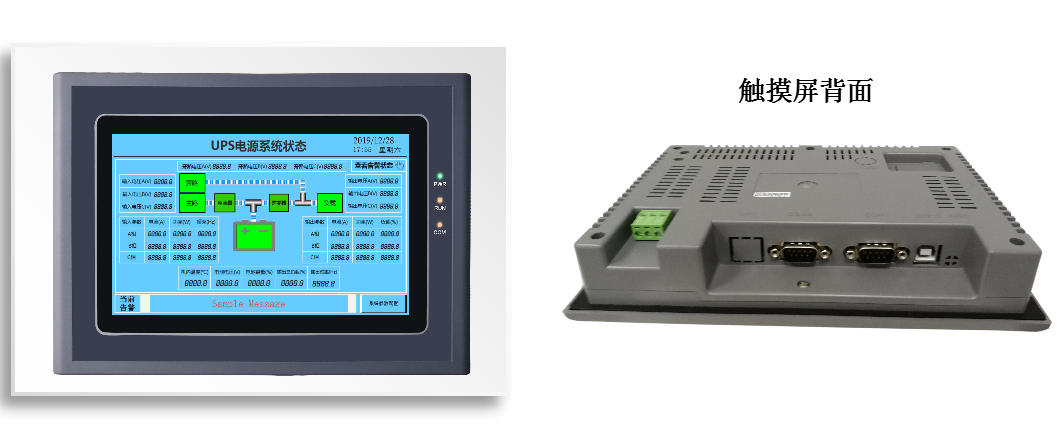

2.触摸屏为7寸800*480彩色,人性化设计,配置灵活,操作简单。

3.汉字菜单显示,触摸式按键操作,可方便设置参数和查询信息。

4.实时时钟显示,断电后触摸屏时钟正常运行。

图片关键词

5.完善的告警处理及记录功能,可快速查询当前故障内容,l告警记录最大支持保存2000条。

6.输入输出电压有具体流线图界面显示,用户可以及时观察到输入输出电压的变化曲线。


三、系统应用:

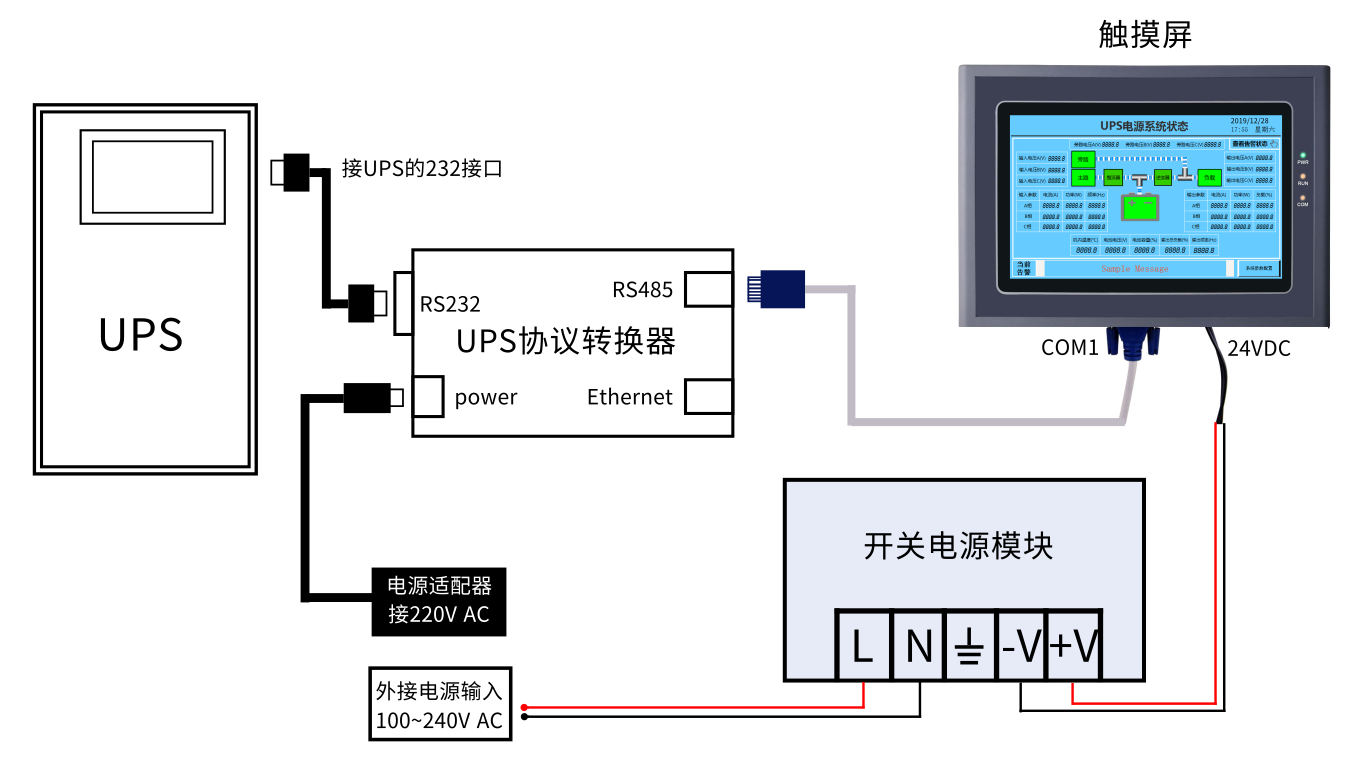

1.UPS智能协议转换器与UPS:使用配套的RS232串口线连接。

2.触摸显示屏与监控采集设备:通过配套的2m定制通讯连接线从UPS智能协议转换器的RS485接口接到触摸屏背面板的com1接口。

3.电源接线:触摸显示屏的电源线端子接到开关电源模块的-V和+V。UPS智能协议转换器通过配套的电源适配器接到220VAC上。

图片关键词


四、系统应用界面:

1.开机界面:

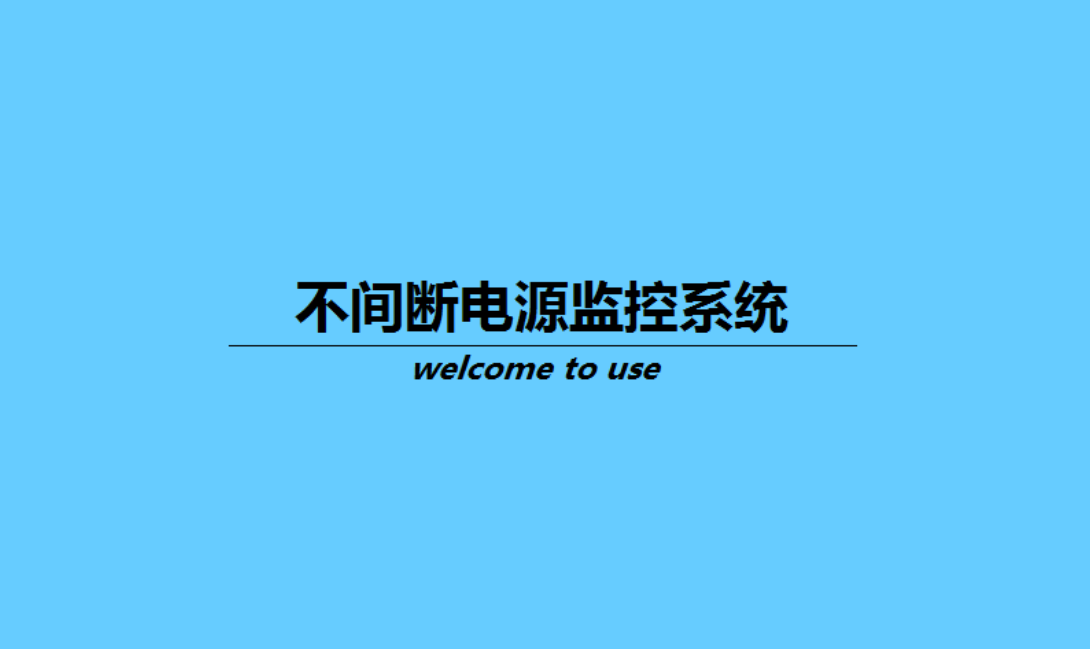

图片关键词

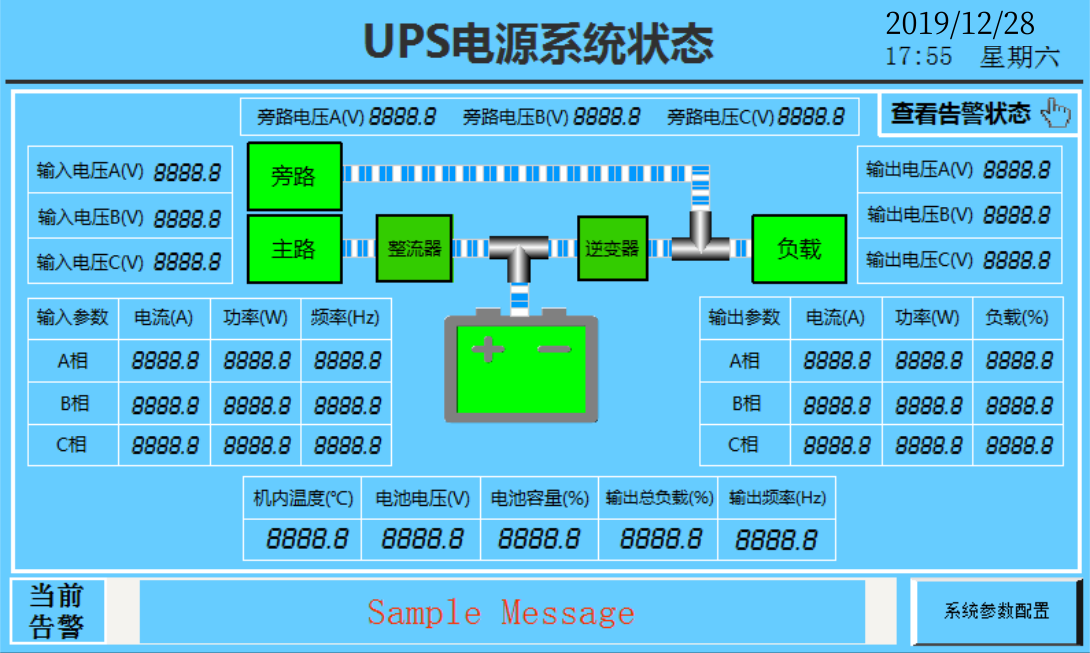

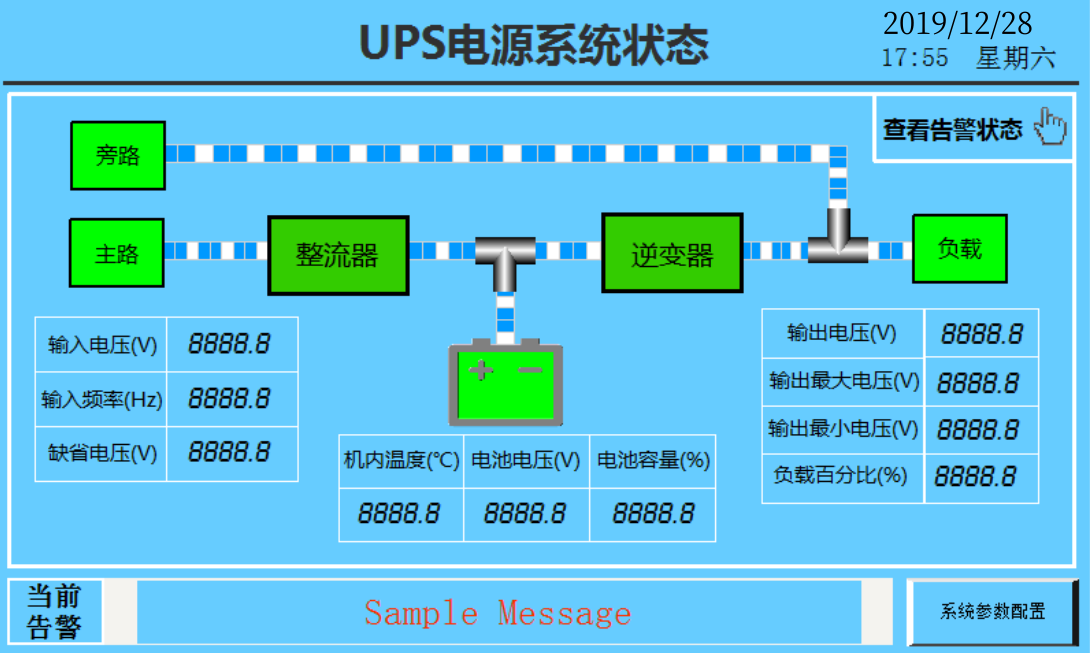

2.单相UPS电源系统状态:

图片关键词

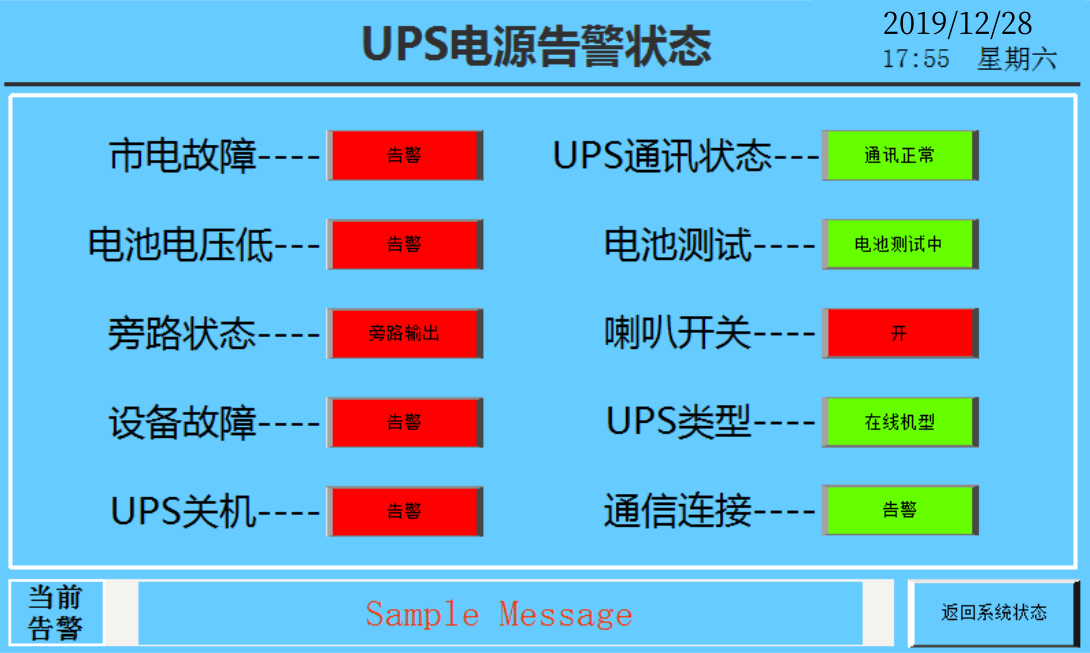

3.单相UPS告警状态:

图片关键词


4.三相UPS电源系统状态:

图片关键词

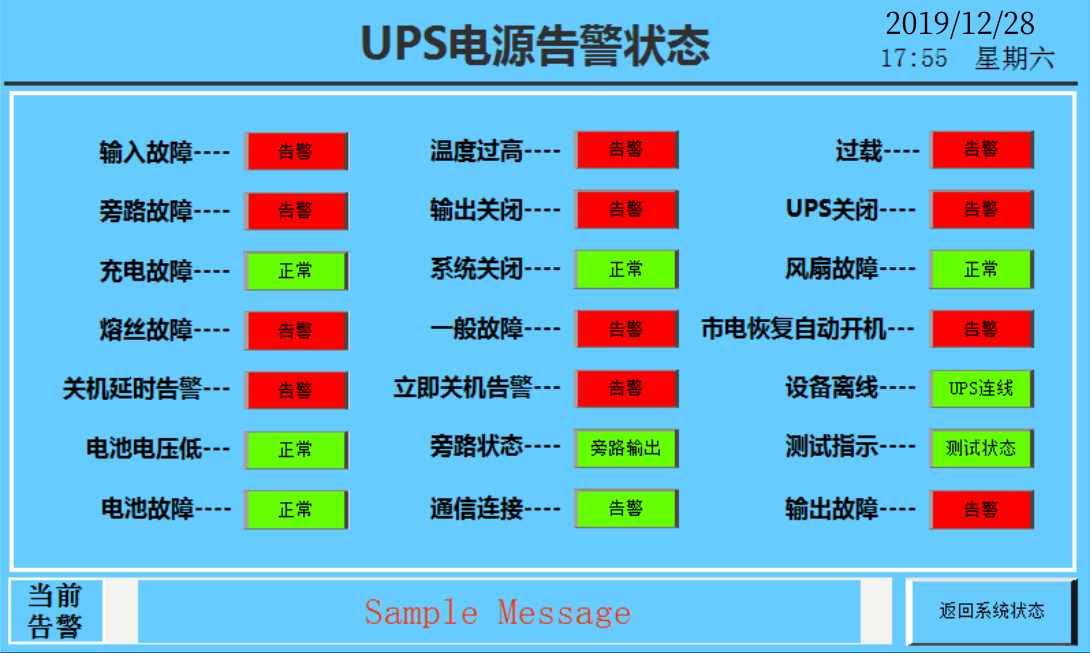

5.三相UPS电源告警状态:

图片关键词

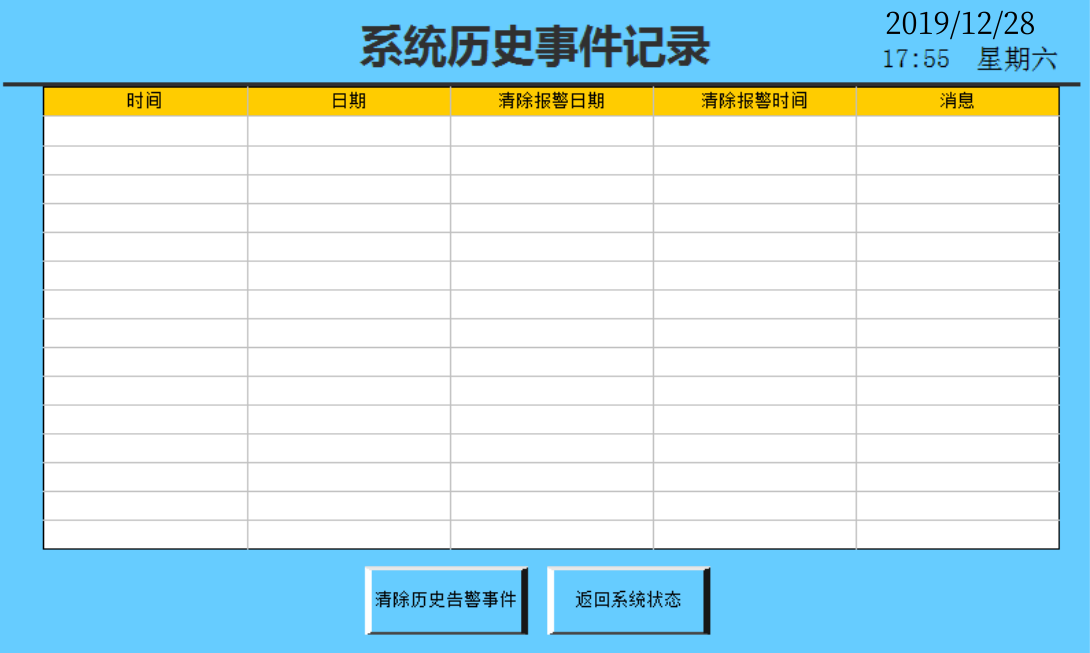

6.系统历史记录页面:

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套和技术服务,请联系我们,竣达技术为您详细解答。
