UPS工厂定制触控屏丨不间断电源人机交互触控屏

2020-05-12 13:59:12 竣达技术 418

一、产品简介:

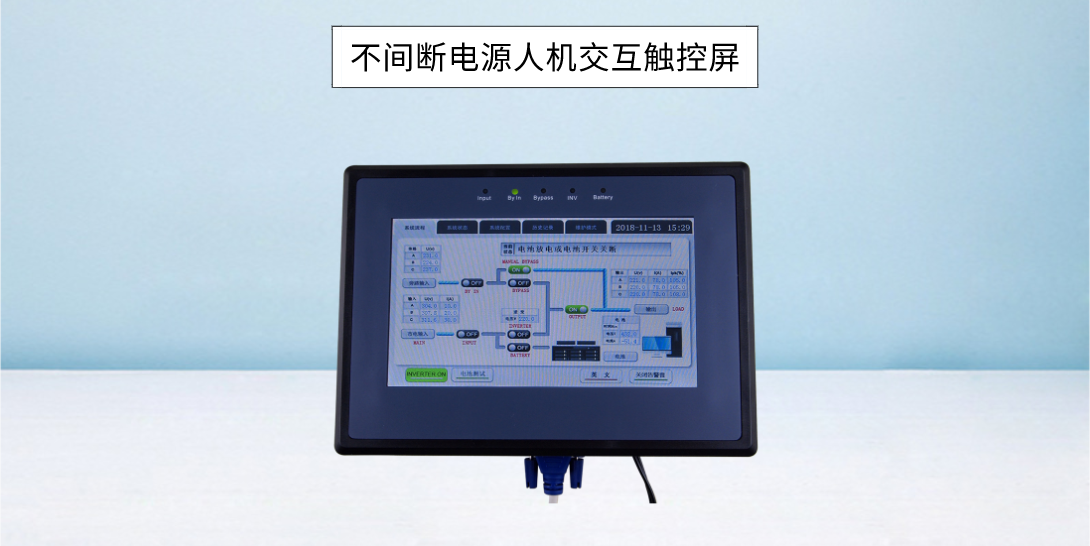

该触控屏针对三相UPS设计,直接利用UPS的通讯接口,可以快速帮助UPS厂家实现UPS的改造升级,同时也可以用作远程显示面板。该触控屏采用7寸800*400彩色触摸屏设计,并在基于UPS原有的RS232接口,在不影响系统的基础上,额外提供一路RS232外,还同时提供了RS485接口,支持MODBUS--RTU协议,方便接入自己的系统平台或第三方系统平台。

图片关键词


二、功能特点:

1.双核心设计,与UPS通讯的逻辑处理及显示控制分别采用一个独立的处理器,从而可以更好的保证操作的灵敏度和数据查询的可靠性。

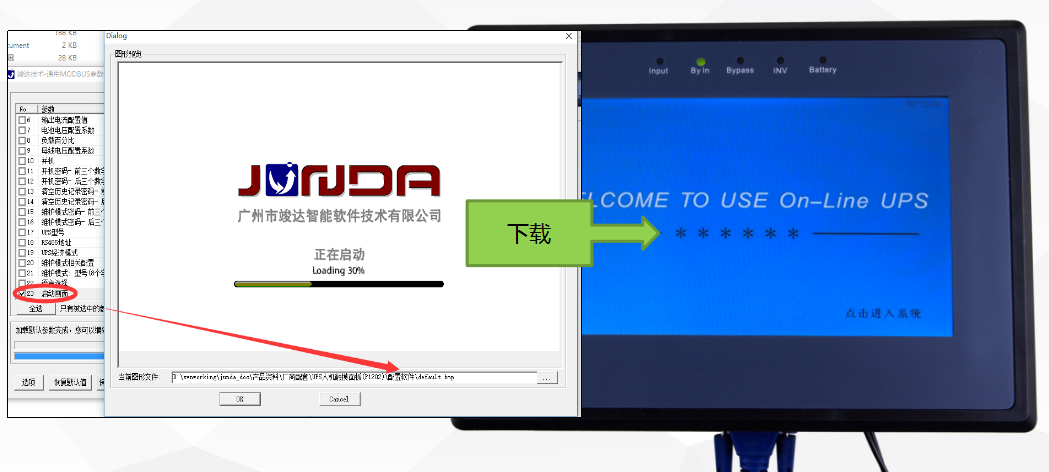

2.配套专用的设置工具,UPS厂家可自行设计开机画面,随时下载更新自己品牌的开机画面。

图片关键词

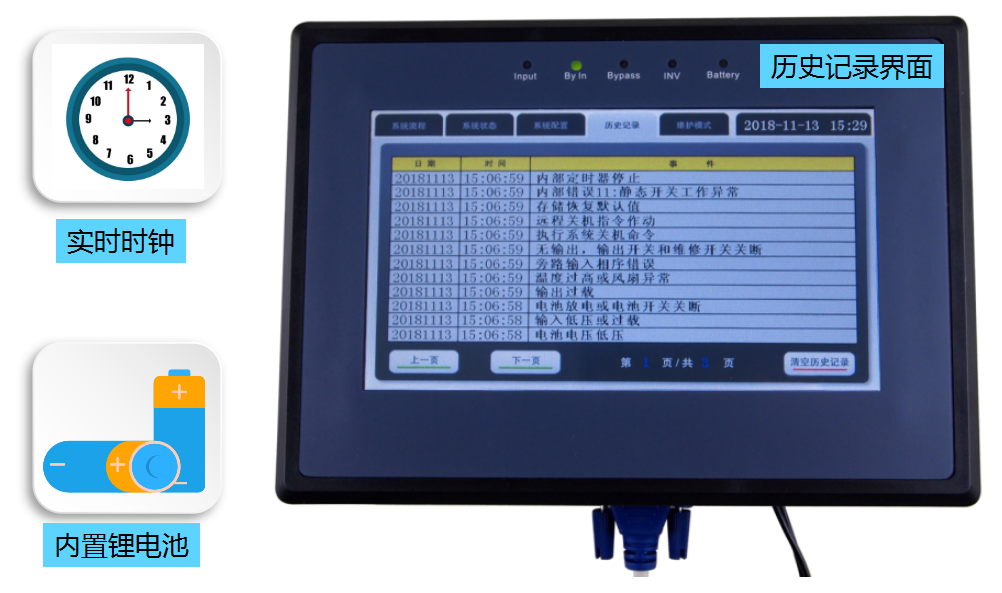

3.内部集成了专用的日历时钟芯片,并具有独立的锂电池保持持续记录了UPS的运行事件(具有密码保护清除功能)以及辅助用户进行故障追忆。

图片关键词


4.人性化的RS232/RS485扩展:RS232接口:完全映射了UPS原生串口的所有行程数据。RS485接口:支持MODBUS RTU协议,满足系统集成、动环监控的整合需求。

图片关键词

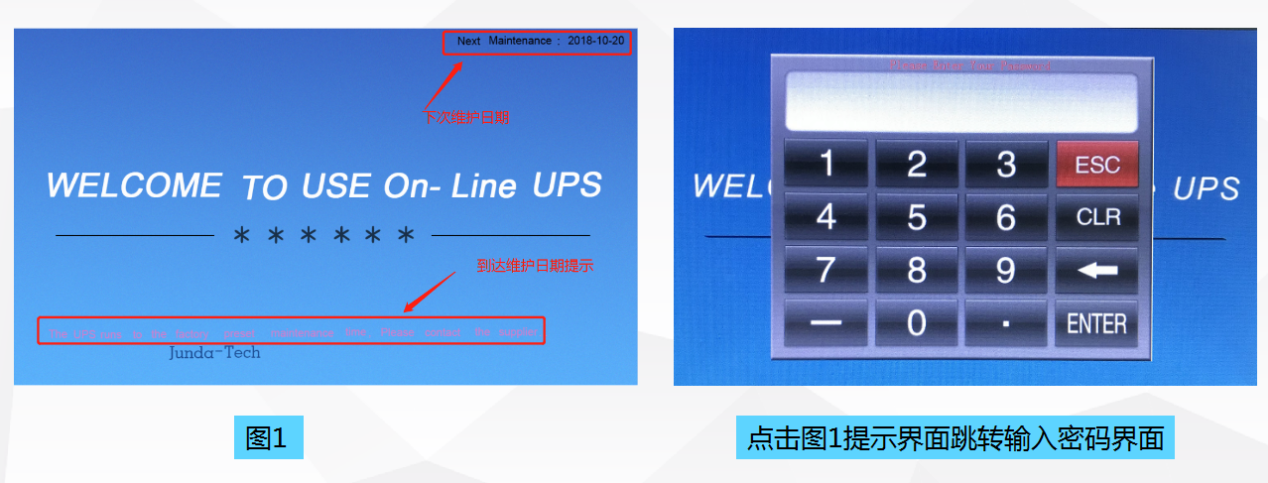

5.密码分期维护模式:设备出厂前,UPS厂家通过专用设置工具,可设置两个计划的维护时间和维护密码,UPS机器运行达到时间后,会锁住屏幕提示需要维护,必须输入密码方能解锁!

图片关键词

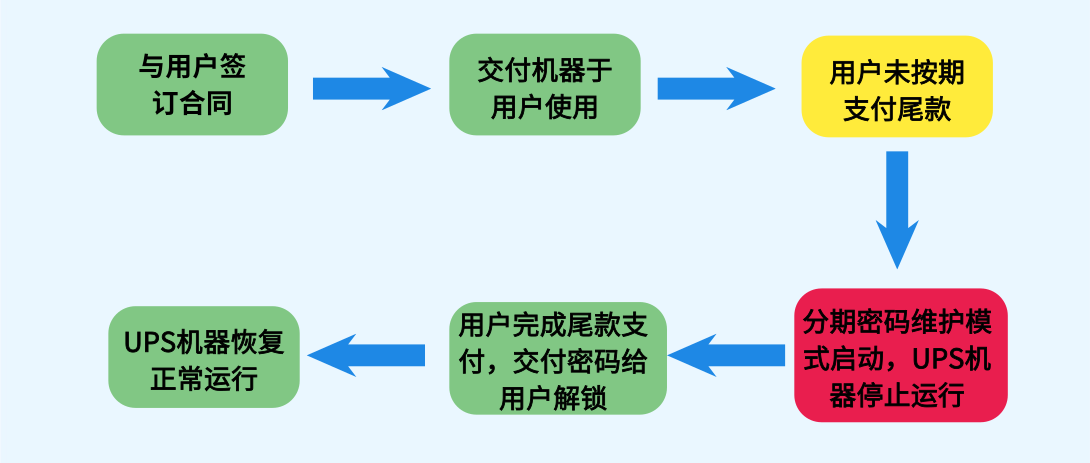

例如:与UPS用户约定日期付完UPS机器的货款,到达约定日期,用户并未完成约定,可自动停止UPS机器的运行。待用户付完尾款后,提供密码交由用户解锁后,UPS才能正常运行。

图片关键词


6.触控屏能清晰的展现UPS电源的电压、电流、温度、负载、输入/输出电压、输入/输出频率等数据,并有相对应的界面展示。

6.1、系统流程界面:UPS各项状态及数据总览。

图片关键词

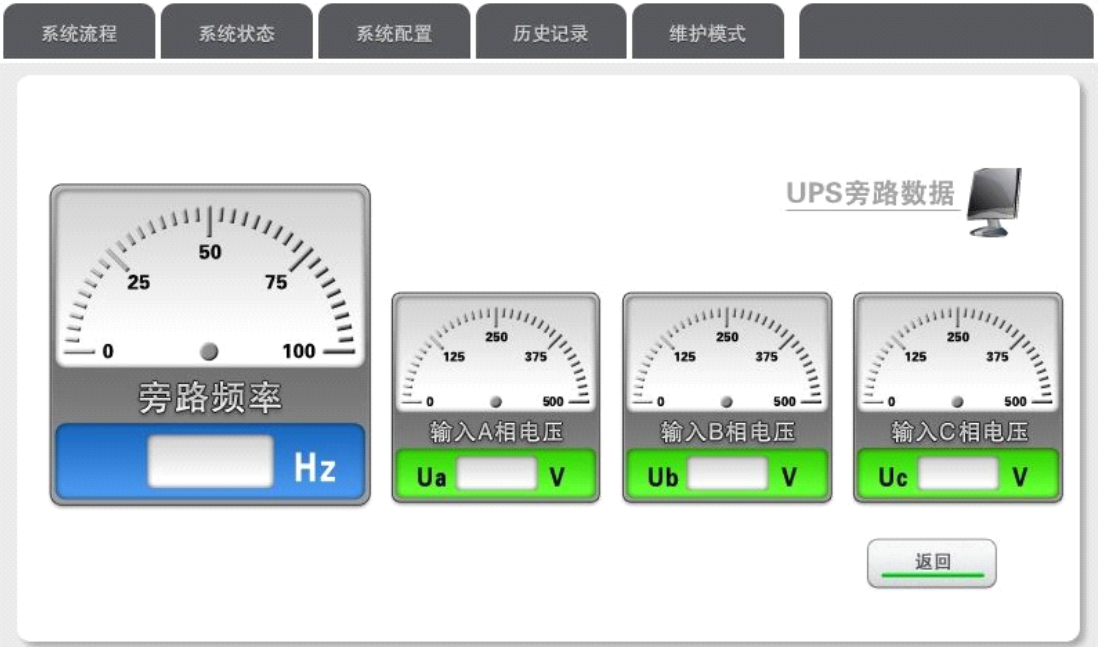

6.2、UPS旁路数据界面:

图片关键词

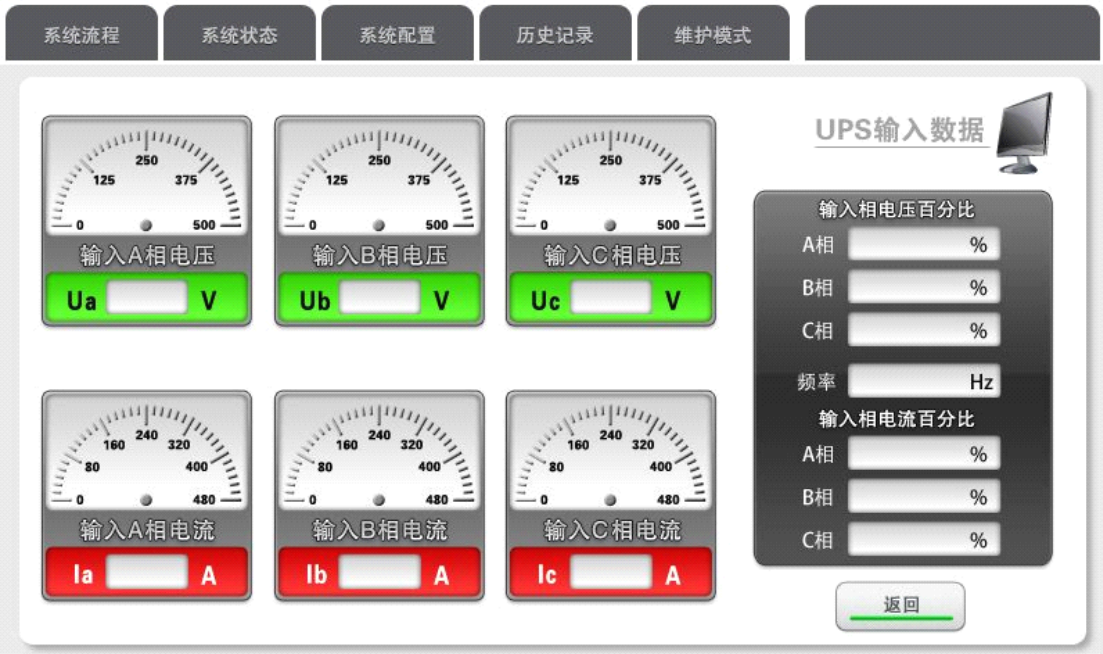

6.3、UPS输入数据界面:

图片关键词

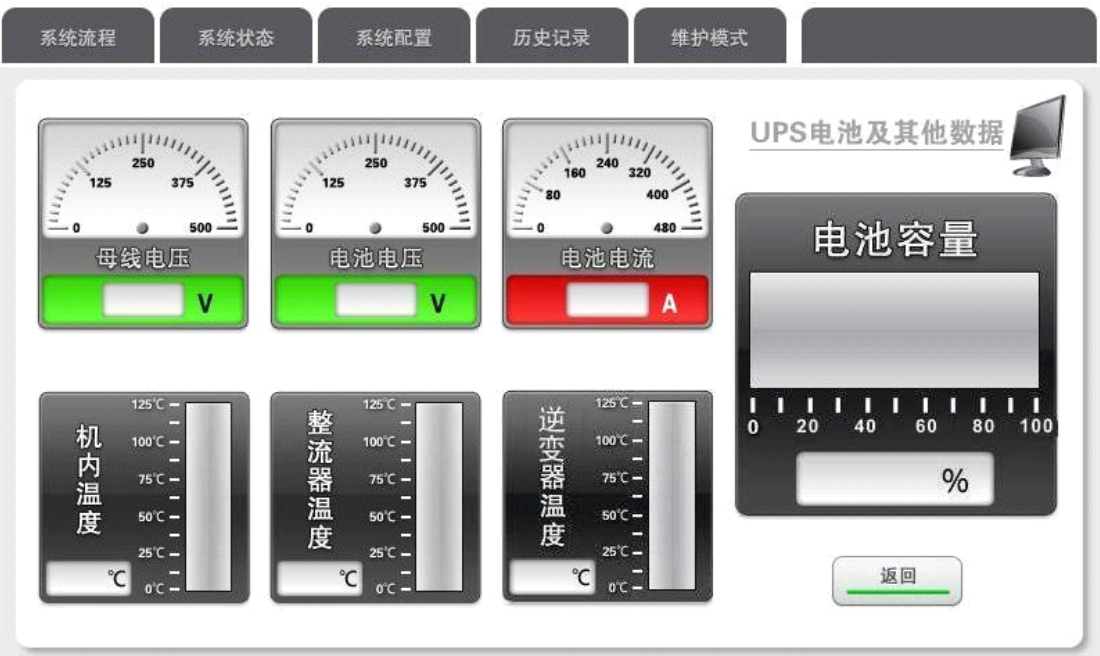

6.4、UPS电池及其他数据界面:

图片关键词

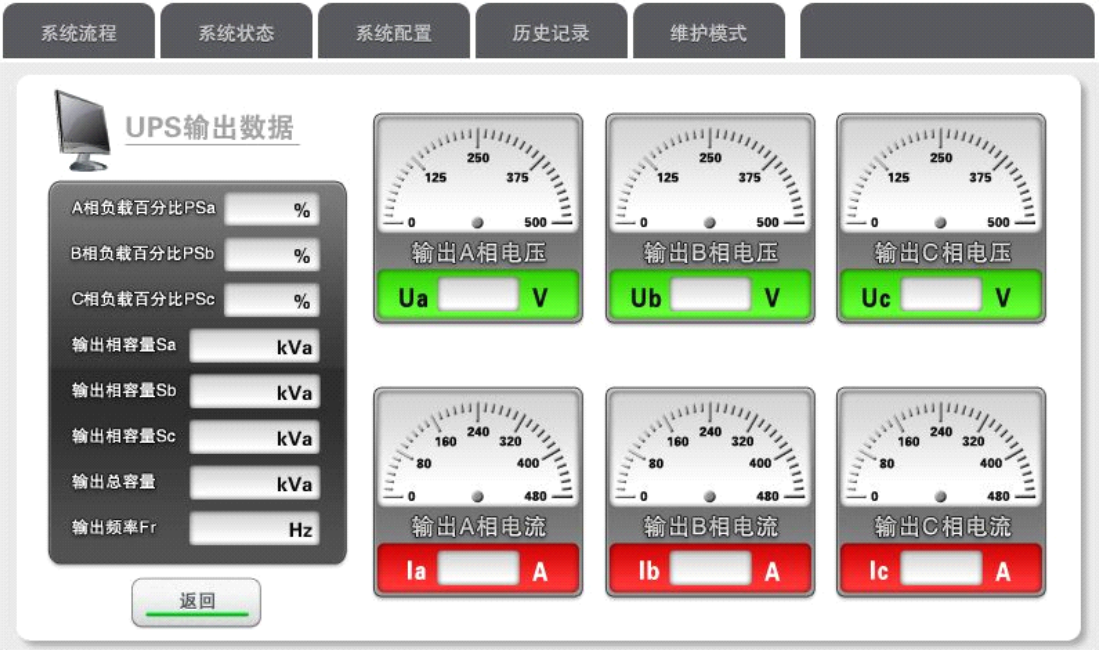

6.5、UPS输出数据界面:

图片关键词

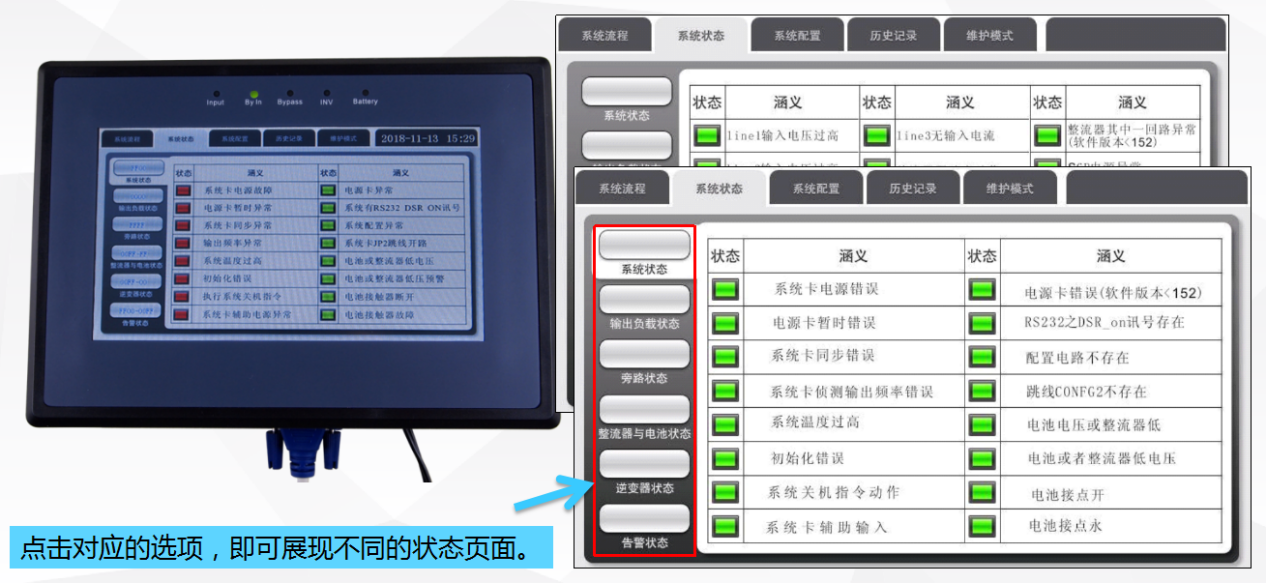

6.6、UPS状态界面:输出负载状态、旁路状态、整流器与电池状态等。

图片关键词

7.除中文外,根据客户的需求,我们配合提供多种语言的定制:英文、韩文、俄文等,方便UPS厂家对外出口。


三、应用示意图:

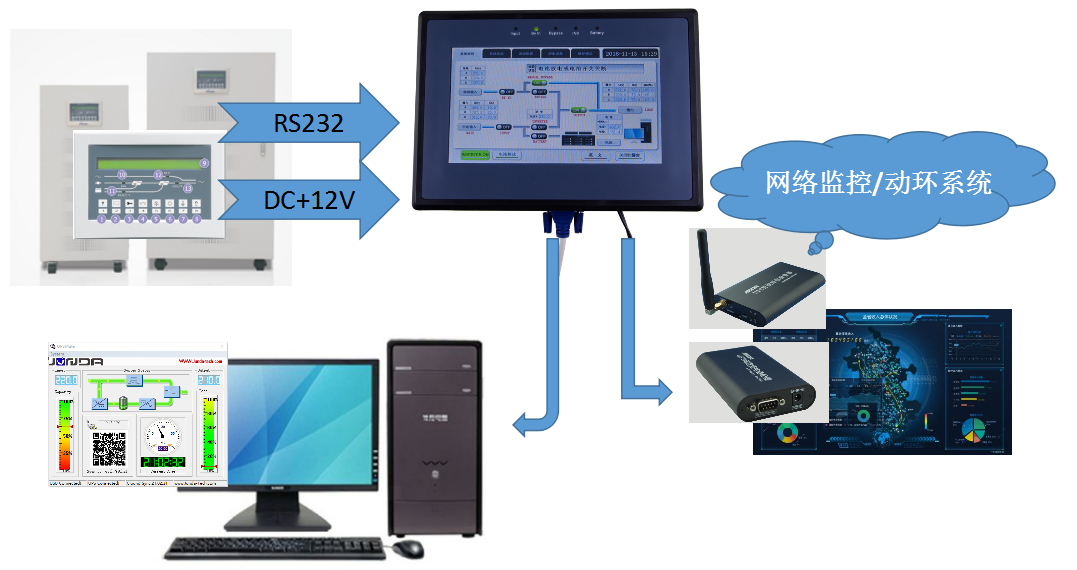

一般应用中,该触控屏直接通过RS232和UPS主机通讯,触控屏直接安装在主机机箱上。触控屏另外提供一个RS232接口,以替代被占用的通讯口,同时该触控屏还支持RS485接口,并提供标准的Modbus--RTU协议。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套和技术服务,请在联系我们,竣达技术为您详细解答。
