8组24节电池巡检监控箱系统方案

2020-05-21 11:28:03 竣达技术 263

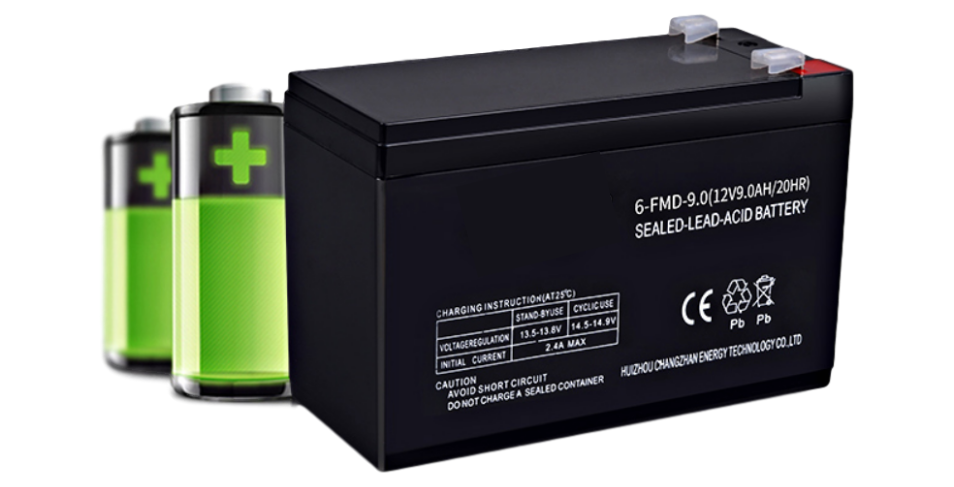

电池机房一般都有着数量较多的蓄电池,在使用过程中,一些蓄电池可能会提早老化或损坏,进而对整个蓄电池组的供电水平造成严重的影响。为防止出现因为电池质量、电池故障而引起的工作异常:电池反应异常、发热升温、甚至膨胀爆裂喷冒,需对电池组进行有效、实时的监测。

图片关键词

而在目前对蓄电池监测方式来说,智能化的在线远程数字显示监测方式早已替代了传统的人工监测方式。为了更好的应对多组多节电池的有效监测,竣达技术智能电池巡检箱监测系统就应运而生。电源商把系统与蓄电池进行配套销售,从单一蓄电池的销售模式转型为配套系统的产品销售模式,提高销量与利润。

一、系统概述:

8组24节电池巡检箱监控系统是为满足电池组监控而设计的一款在线式电池监测和管理系统。采用7寸800*480彩色触摸屏设计,可完成对电池组电压、电池电流、单体电池电压、电池的各项参数和状态监测和告警功能。测量单节电池电压范围0~20V,同时支持市面常用的2V、6V、12V电池。使用红、绿、黄三色指示灯分别对应监控电池组的异常和告警状态,并提供完整的配件包含带保险丝的电池采样线和数据线供客户安装配置。

图片关键词

二、功能特点:

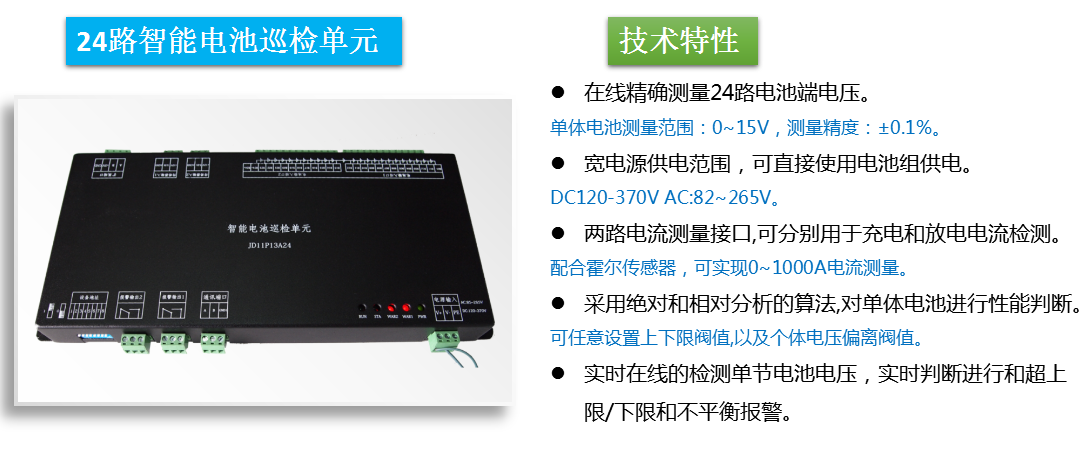

1.24路智能电池巡检单元宽范围的测量范围,支持0~20v测量,可直接适用于2V/6V/12V等电池,且具有0.2%的测精度,高达0.001毫伏的分辨率。

图片关键词

2.24路智能电池巡检单元实时在线的检测单节电池电压,实时判断进行和超上限/下限和不平衡报警,智能电池巡检触摸屏界面显示告警对应的状态图片,同时充放电流采用流动条显示,用户能直观地了解电池组的状态。

3.24路智能电池巡检单元采用变压器隔离技术,具有良好耐压隔离性能,且不会像光电器件的老化和衰减。

4.支持1-8组电池组数和1-24节电池节数的设置。

三、电池组监控界面:

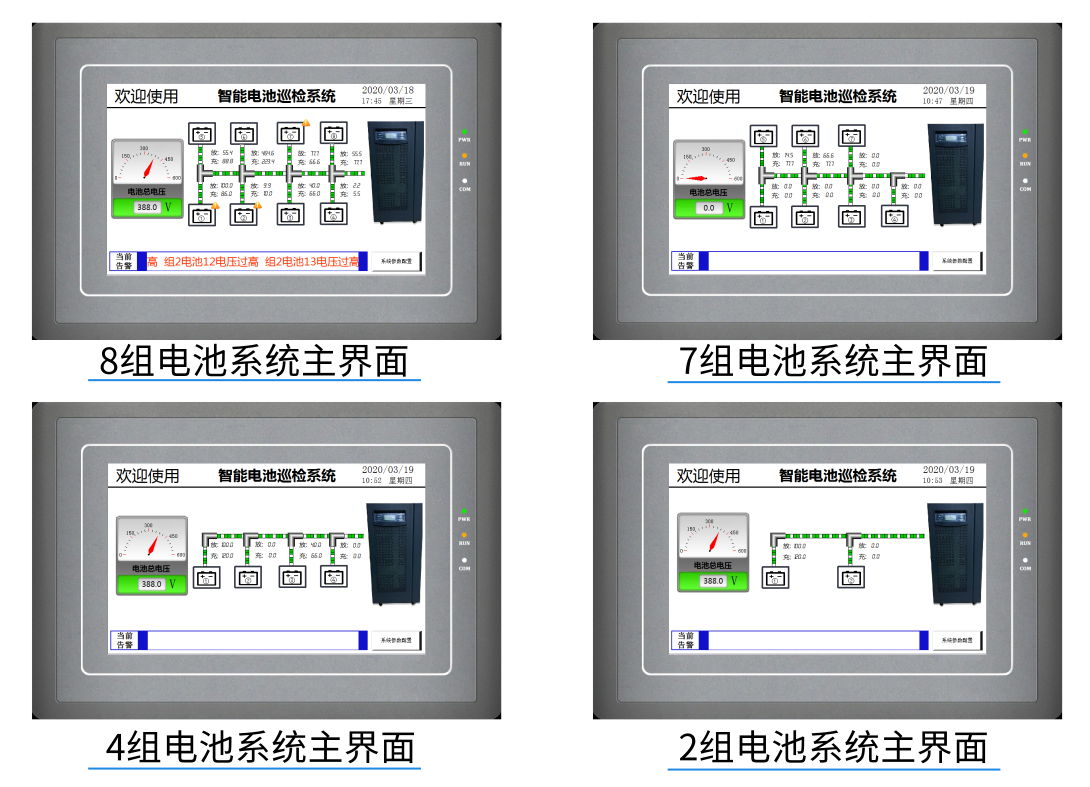

1.可查看电池组的充放电电流,充放电状态、电池电压和当前告警。

图片关键词

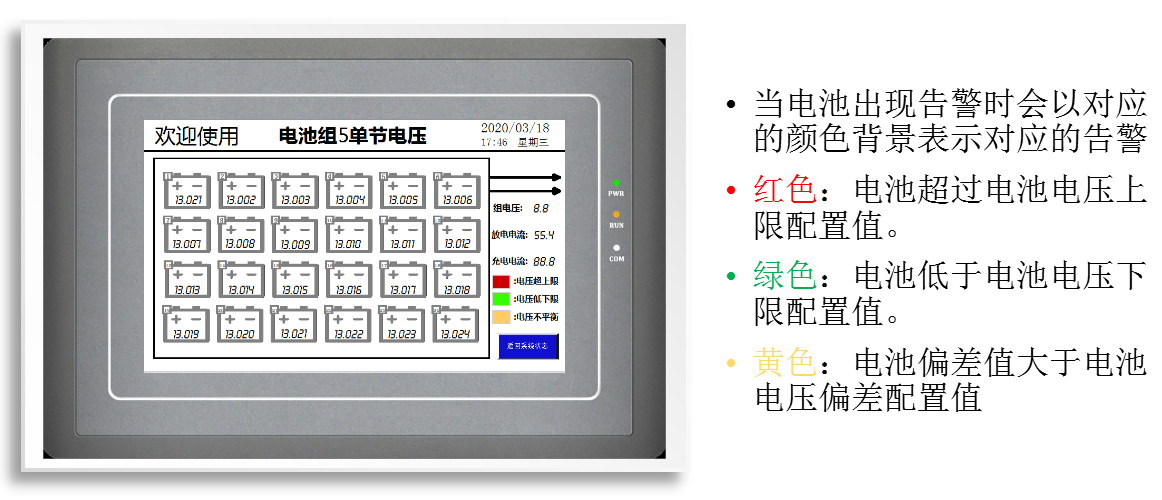

2.单节电池电压监控界面:可查看对应组的1-24节每节电池的电压、电池组的电压、充放电电流。

图片关键词

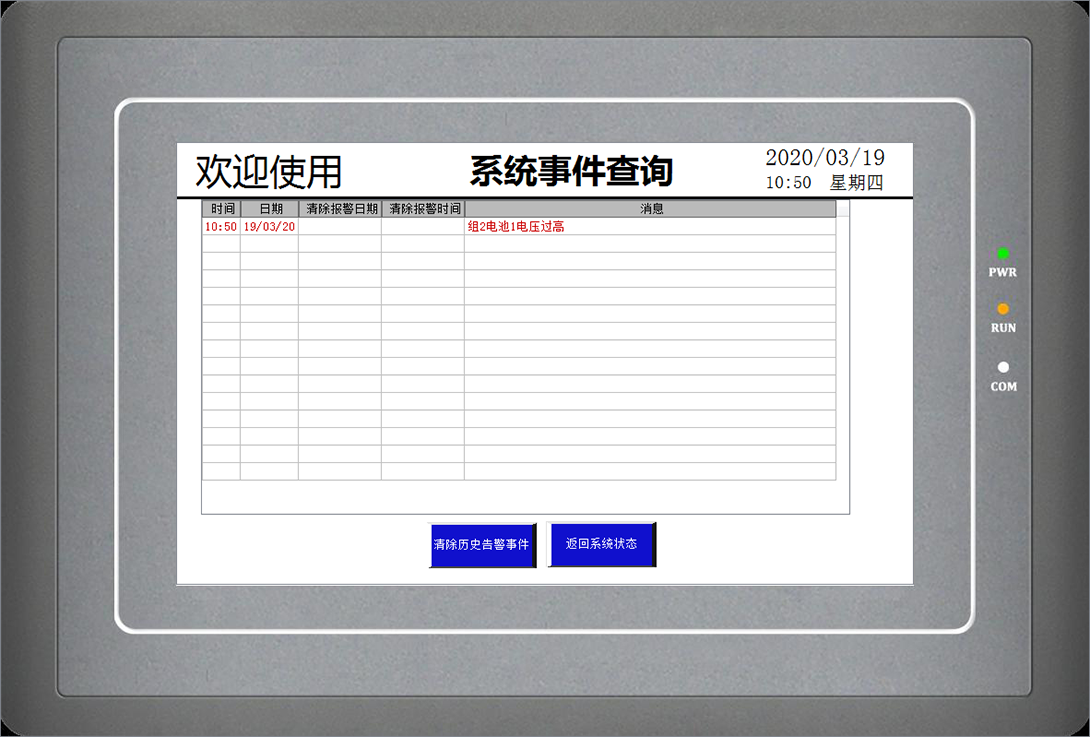

3.历史告警记录界面:可查看当前的告警和过往的告警历史记录,点击清除历史告警按钮可清除历史告警。

图片关键词

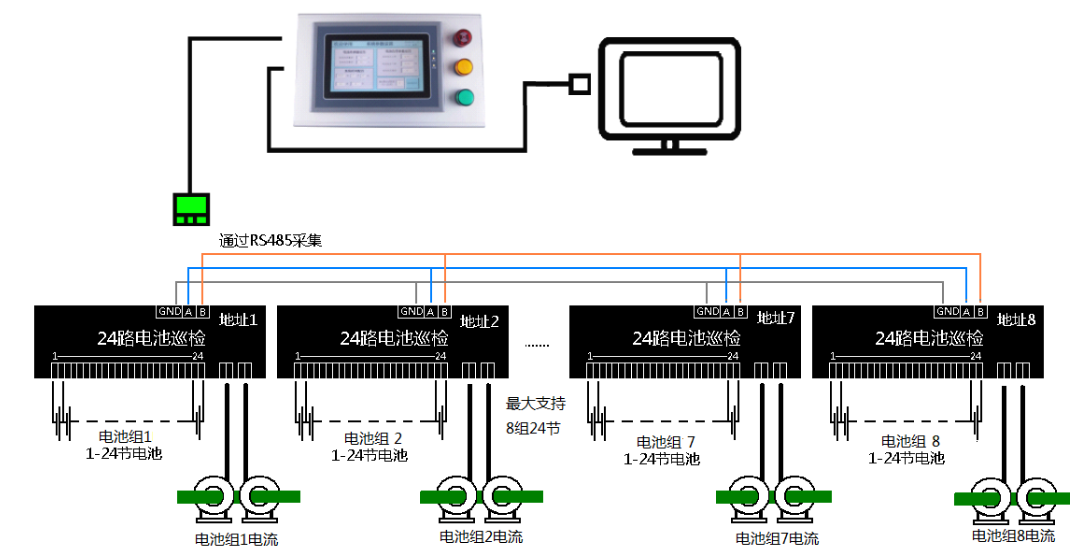

四、接线示意图:

图片关键词

五、系统应用场景:

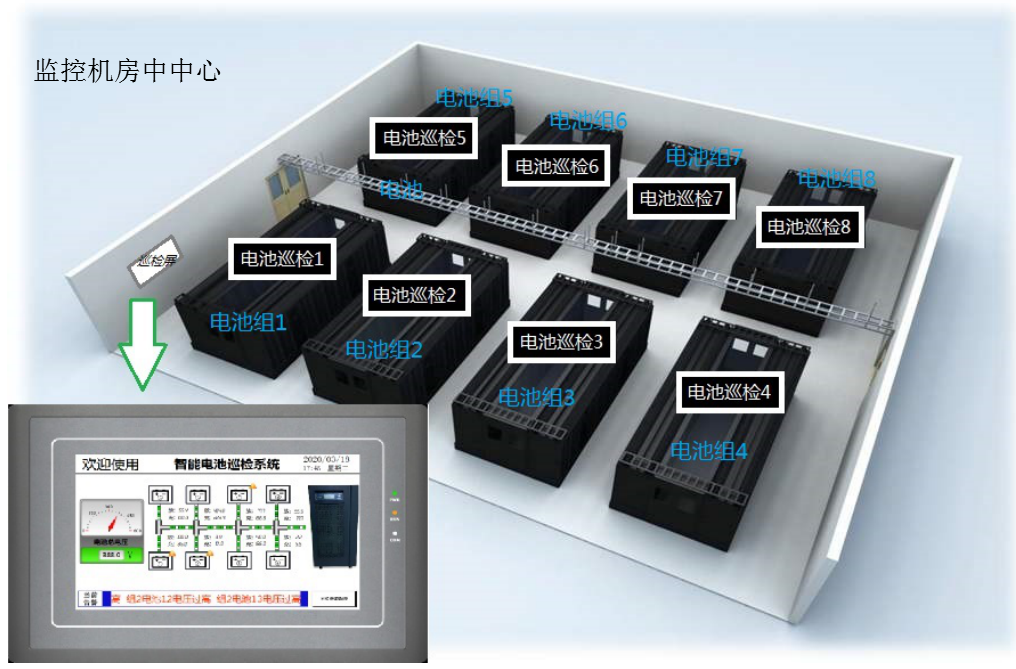

竣达技术8组24节电池巡检箱监控系统满足了多组多节电池同时在线监测,能实时监控电池的状态,清晰的显示每组电池、每节电池的各项数据,详细的告警状态。大大节约了用户人工巡检的时间,提高准确性,降低人工管理的成本。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套和技术服务,请在下面评论或留言,竣达技术为您详细解答。
