192节12V蓄电池在线一体监控主机系统解决方案

2021-10-21 10:18:25 竣达技术 127

一、方案背景:

蓄电池是将化学能直接转化成电能的一种装置,是按可再充电设计的电池,通过可逆的化学反应实现再充电,可在放电时再次把化学能转化为电能输出。在很多通信基站、电池机房都配备蓄电池组作为不间断的电源供应,来保障机房的正常运作。而由于蓄电池维护方面知识的欠缺,没有定期对蓄电池进行均衡充电,使电池一直工作在浮充状态,单体电池的电压和容量出现的不平衡现象没有得到及时处理,致使电池损坏,直流装置如同虚设。因此,对蓄电池进行在线、智能化的监测是非常有必要的。

图片关键词

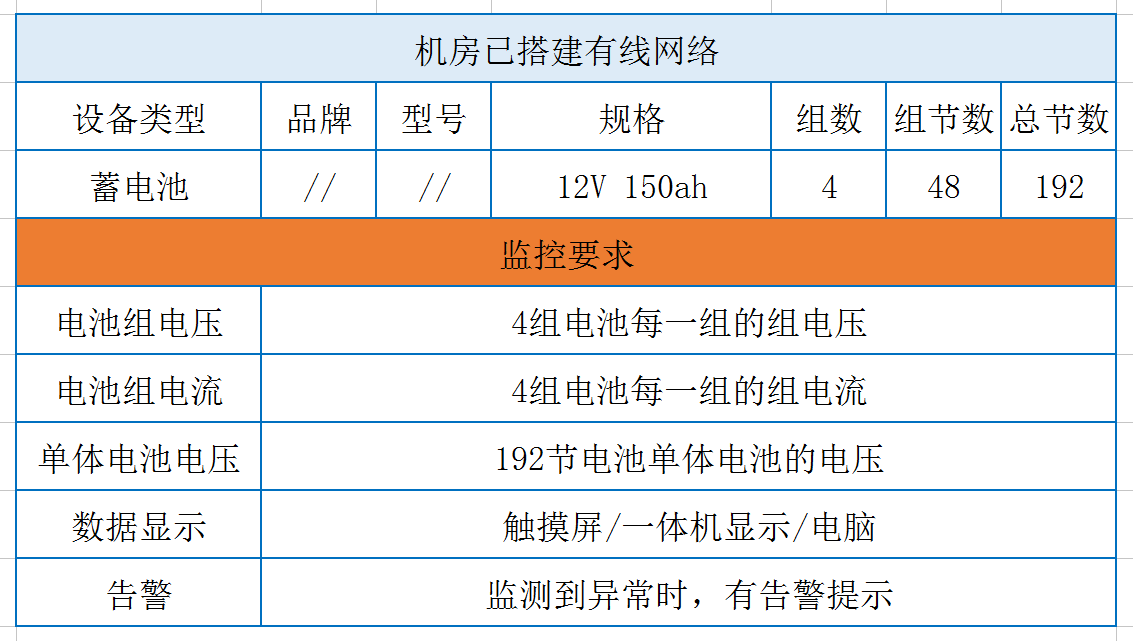

某公司的电池机房运维人员通过网络联系到我们,希望能在线集中监控机房内4组蓄电池的电池组电压/电流、单体电池电压等电池的各项参数、状态监测以及告警提示。

图片关键词


二、解决方案:

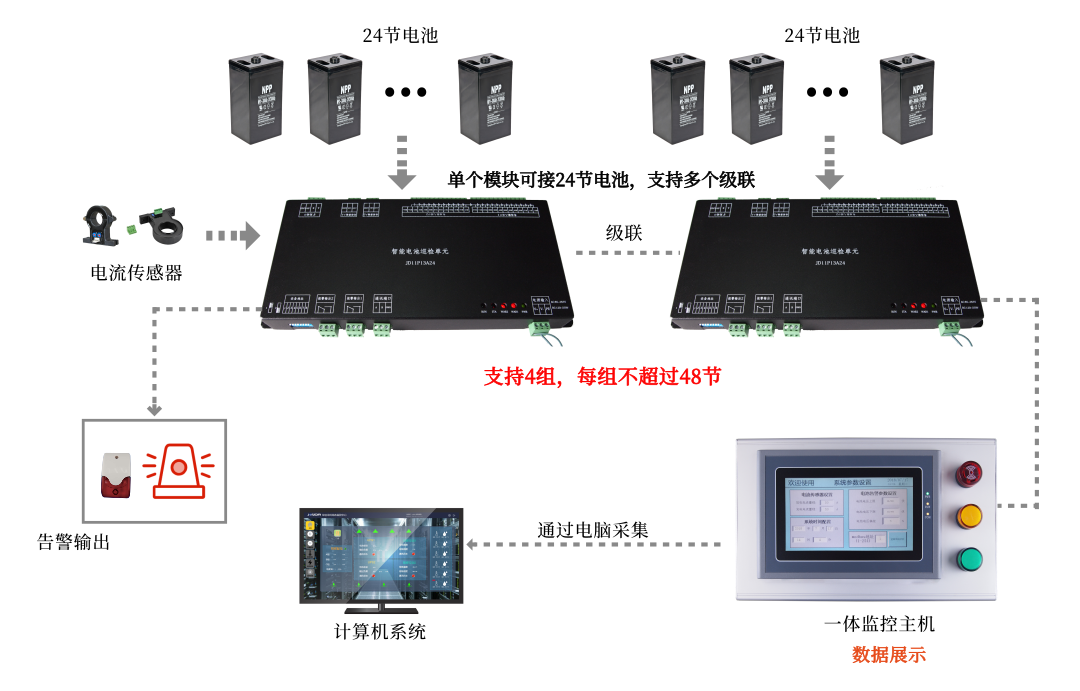

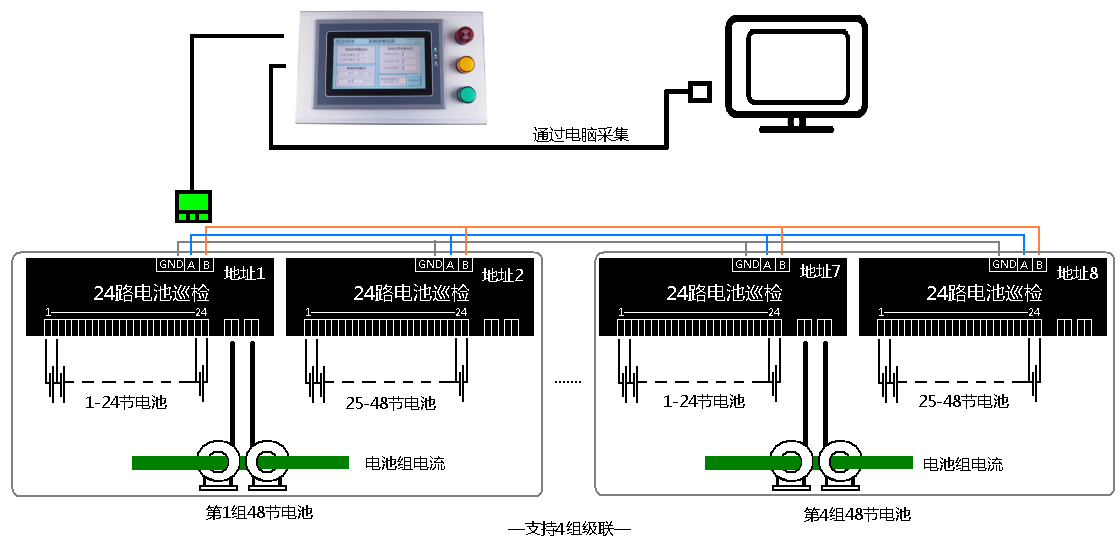

蓄电池在线一体监控主机系统解决方案是为满足多组、多节电池监控自主研发设计的在线式电池监测和管理方案。系统主要由24路电池巡检单元、电流传感器和竣达电池巡检一体监控主机组成,通过监测设备与电池连接,实时采集和报告电池组电压、电池组电流、单体电池电压等状态参数,并通过竣达电池巡检一体监控主机展示所监测到的数据,使用红、绿、黄三色指示灯分别对应监控电池组的异常和告警状态,并保存相关的故障记录。同时也支持MODBUS通讯,进行数据传输到计算机系统,实现远程监测。

图片关键词


三、功能特点:

图片关键词

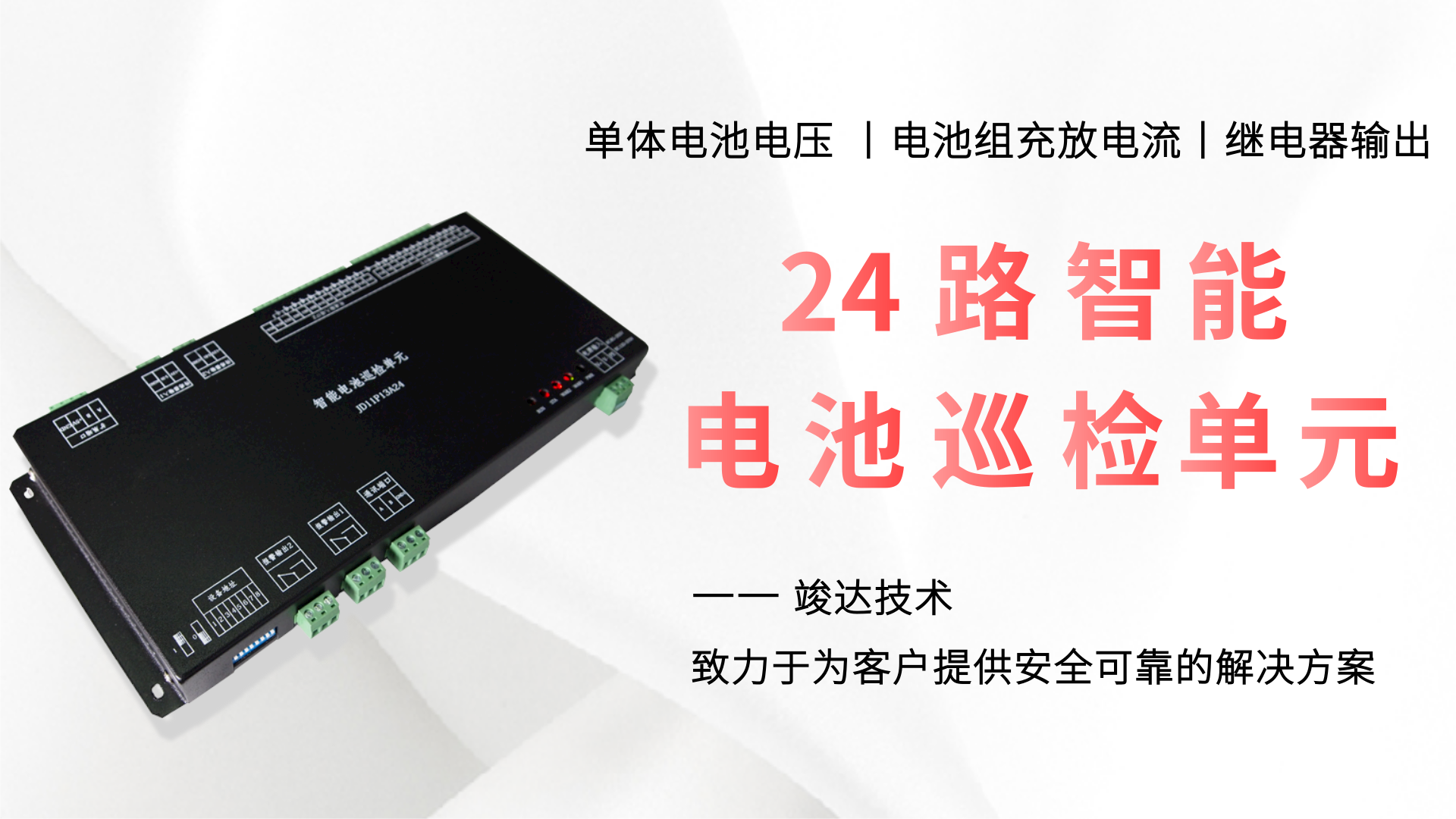

  • 24路智能电池巡检单元宽范围的供电电压范围,可直接适用于DC120~370V 或者AC:85~265V。

  • 24路智能电池巡检单元宽范围的测量范围,支持0~20V测量,可直接适用于2V/6V/12V等电池组,且具有0.2%的测精度,高达0.001毫伏的分辨率。

  • 24路智能电池巡检单元实时在线的检测单节电池电压,实时判断进行和超上限/下限和不平衡报警,智能电池巡检触摸屏界面显示告警对应的状态图片,同时充放电流采用流动条显示,用户能直观地了解电池组的状态。

  • 24路智能电池巡检单元采用变压器隔离技术,具有良好耐压隔离性能,且不会像光电器件的老化和衰减。

  • 丰富的自定义设置,支持设置电池组组数,电池组的单节电池数量,单节电池的上下限以及不平衡度百分比。

图片关键词

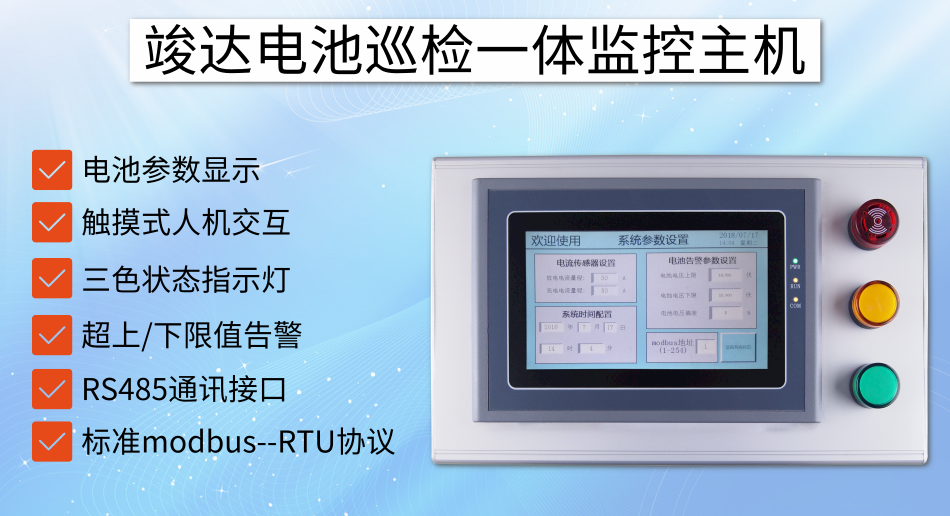

  • 一体监控主机显示屏为7寸 800*480 彩色,汉字菜单显示,实时时钟显示,断电后时钟正常运行;触摸式按键操作,可方便设置参数和查询信息。

  • 完善的告警处理及记录功能,可快速查询当前故障内容;

  • 每个电池电压测量端口均采用光藕进行隔离确保系统安全稳定运行。

  • 用户如有上位机如环境监控等软件,可同时使用上位机软件通过巡检箱的COM2口采集电池组数据,巡检箱的com2口使用的是标准的modbus RTU协议。

  • 采用红、绿、黄三色指示灯分别对应监控电池组的异常和告警状态,并且告警时,除了红色指示灯会常亮外,还有带有蜂鸣的告警声音提示

  • 配套的电池采样线内含保险丝,安装使用时更安全放心。


四、界面展示:

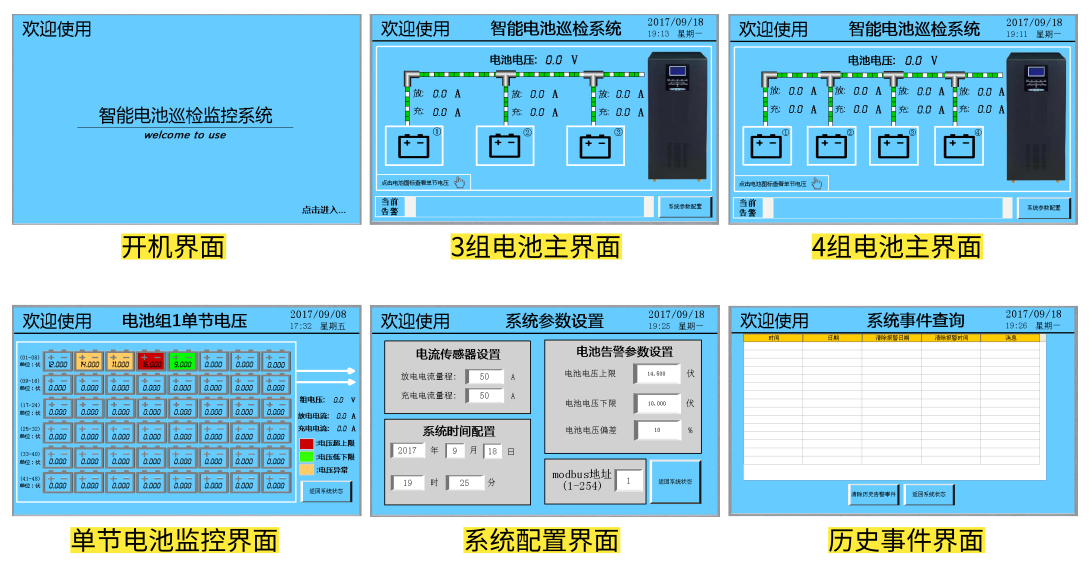

实时显示充放电电流,充放电状态、电池电压和当前告警,充放电流采用流动条显示,用户能直观了解电池组状态以及历史事件查询等。

图片关键词


五、应用接线说明:

图片关键词

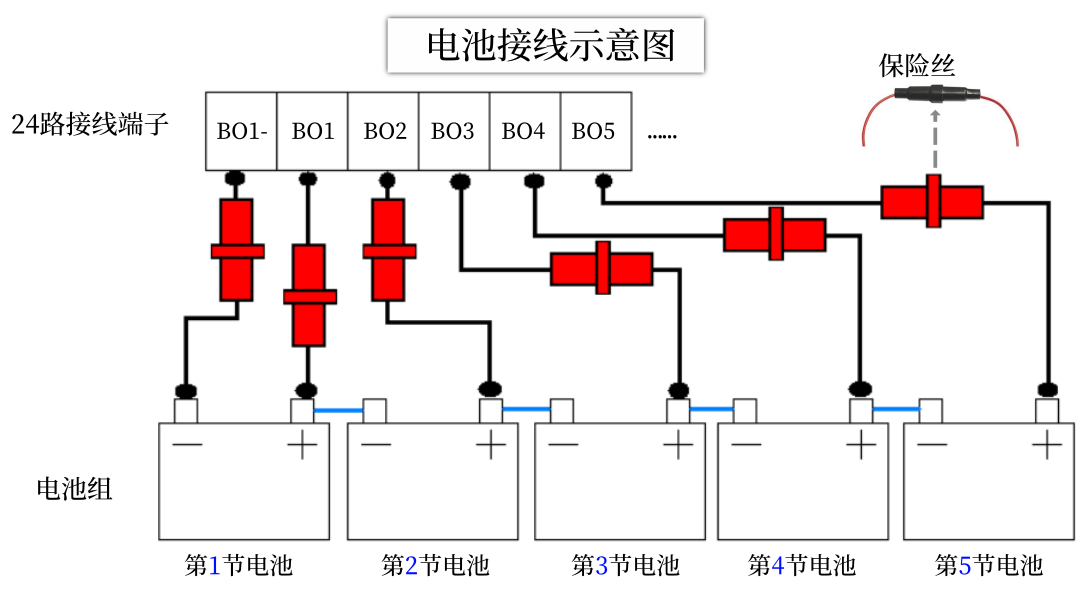

24路智能电池巡检仪与电池组:电池组第1个电池负极接B01-,第1个电池正极接B01,由于电池组内部电池串联,所以第2个电池负极无需再接到B01上,直接将第2个电池正极接B02,第3个电池正极接B03,第4个电池正极接B04,按顺序依次连接。

24路智能电池巡检仪与电流传感器:使用配套的电流传感器连接线连接24路智能电池巡检仪与电流传感器。测量充电电流的传感器接到传感器输入1,测量放电电流的传感器接到传感器输入2上。多个电池巡检并联时,电流传感器接在地址为单数的巡检上,地址1、地址3、地址5、地址7。

电池巡检箱与24路智能电池巡检仪备:使用配套的通讯线连接24路智能电池巡检仪备和电池巡检箱的com1口。如果有多个巡检,每个巡检之间的通讯端口A、B、GND通过信号线并联起来。

电池巡检箱与上位机接线:上位机通过A、B、GND连接线接到触摸屏背面板的com 2 接口,对应关系为A对pin 9,B对pin 8,GND对pin 5。

电源接线:电池巡检箱使用配套的电源线,24路智能电池巡检仪接入220V交流电源,V+接到交流电源的L ,V-接到交流电源的N。

图片关键词


更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
