竣达技术丨智能精密空调网络监控终端的功能及技术特性

2021-10-26 10:03:12 竣达技术 8

一、终端简介:

智能精密空调网络监控终端是基于精密空调的智能网络监控设备。设备与精密空调通讯接口连接,并通过网线连接网络,可24小时不间断的采集精密空调的运行状态数据,根据精密空调的运行情况,以网页界面或SNMP等形式对空调的数据和状态进行即时显示的模块。

图片关键词

广泛应用于数据中心、电力系统自动化、工业监控、交通管理、气象等各种部门的精密空调机房中心。


二、技术特性:

图片关键词

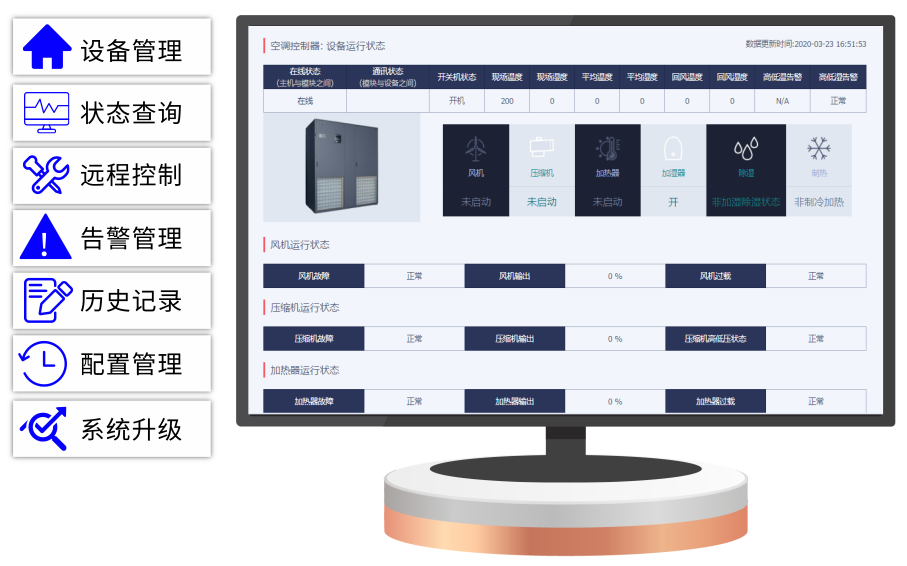

1.具备web管理系统,实时监测精密空调的开机状态、现场温度、湿度、压缩机状态、风机状态、加热器状态、加湿器状态等实时运行状态及数据,并保留故障历史记录(记录保存可达300条)。

2.支持中英文多语言切换显示。

3.宽电源的输入范围,支持DC 9V-24V 供电。

4.体积小,重量轻,功耗小,占用空间小,安装方便。

5.全天24小时不间断监测,适合各种无人值守的监控场合。

6.支持市面上绝大多数品牌的精密空调协议,接受厂家提供协议进行定制。

7.按照标准的snmp协议输出数据,并提供snmp的mib。


三、安装使用说明:

图片关键词

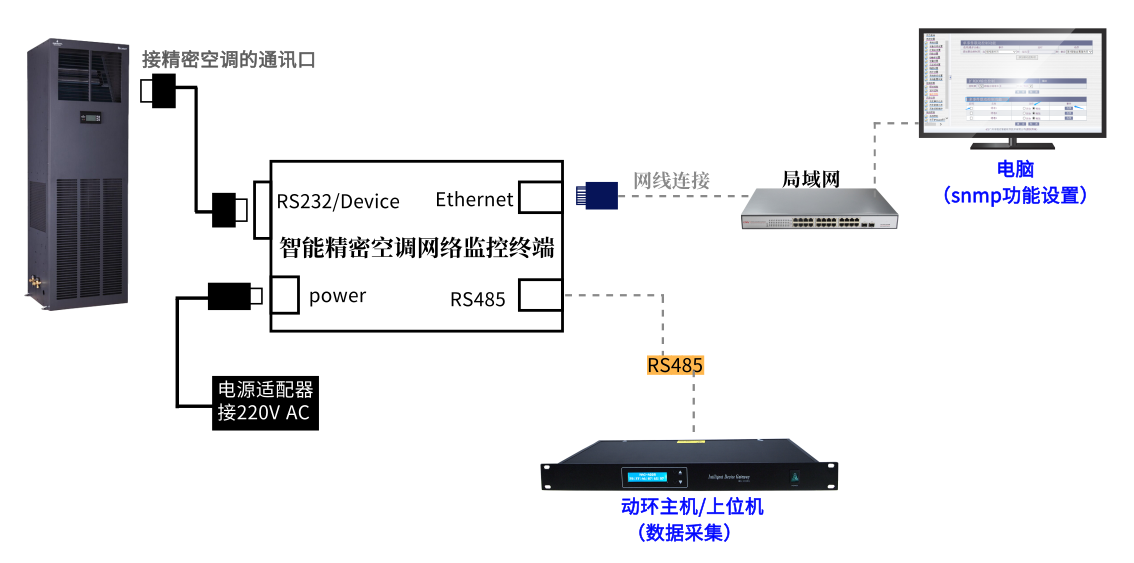

  • 使用带屏蔽通讯线连接到智能精密空调网络监控终端的RS232接口,另一端取网线的顺序2线为A,3线为B,5线为地的定义取2根线接到空调的RS485通讯端子上。

  • 使用配套的12V电源适配器接入到监控设备的电源接口。

  • 如果有动环上位机或其他485的采集设备,可以通过RS485口连接,使用直通网线将监控设备的网络接口Ethernet接于LAN上。

  • 在局域网内使用浏览器直接访问监控设备IP,可进入设备的监控网页,在监控网页内可以进行监控和设置snmp等功能。


四、接口定义:

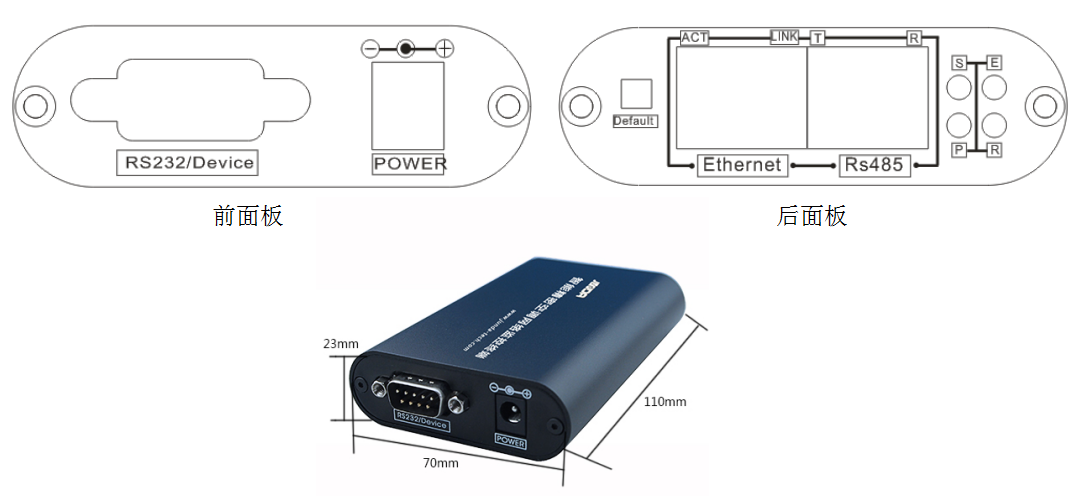

图片关键词

RS232/Device:用于连接空调。

Power:用于连接配套的12V电源适配器。

Ethernet:用于连接网络(配置设备地址时使用)。

RS485:用于连接上位机采集或动环机架监控设备。

S:网络指示灯,通讯正常时常亮,异常时快闪

E:空调通讯灯,监控设备与空调通讯正常时常亮,异常时快闪。

R:运行指示灯,当设备运行正常时慢闪,其他状态表示设备异常。

P:电源指示灯,当设备接入电源正常时常亮,其他状态表示设备异常。

Default:NO.1是恢复IP地址拨码,NO.2是串口配置拨码,正常使用时2个拨码都应该在非ON端。


五、应用方案示例:

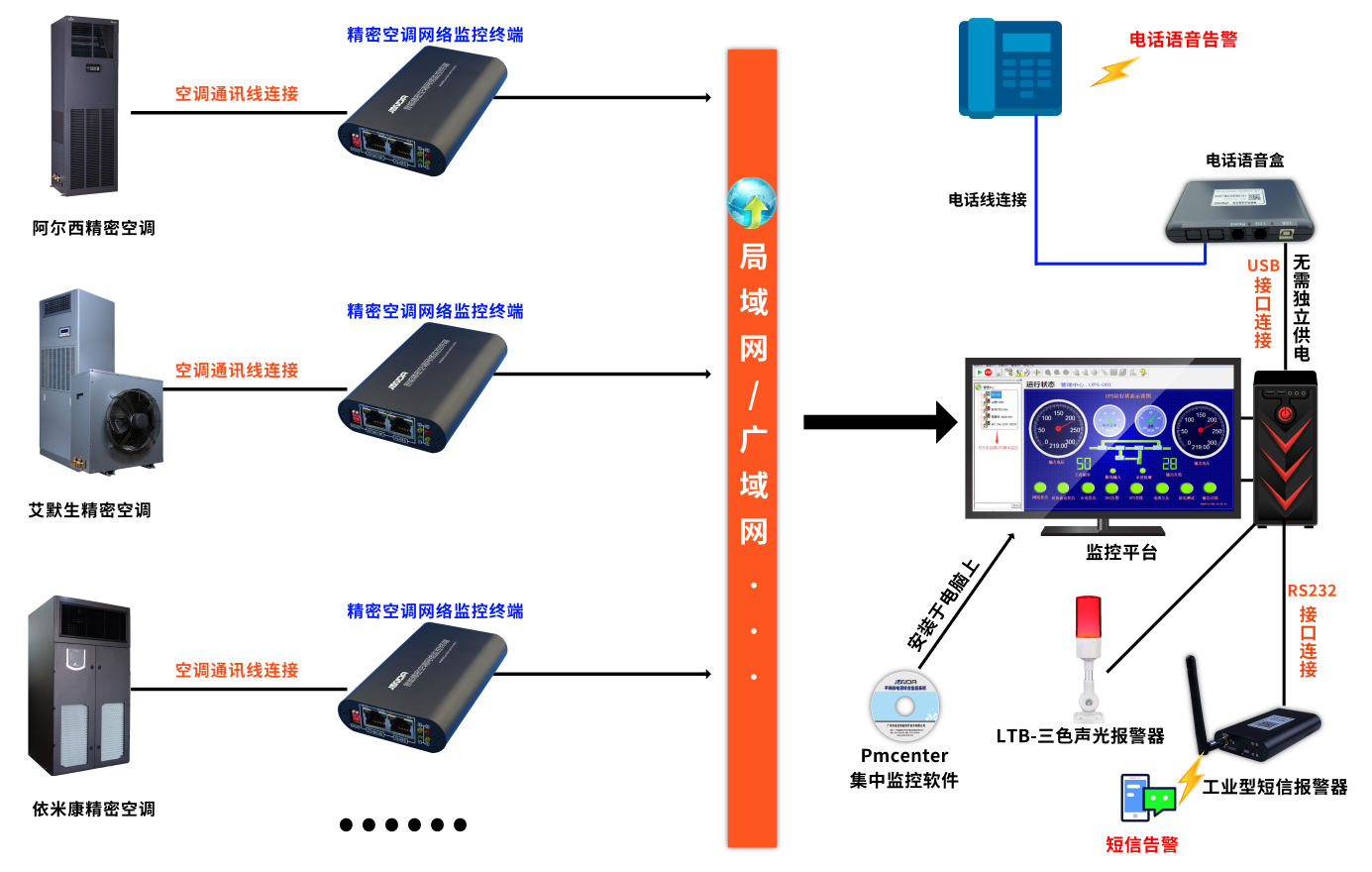

精密空调的智能通讯接口与监控终端连接并通过网线连接网络,全天24小时不间断的采集精密空调的实时运行状态。配合Pmcenter集中监控平台,用户可集中查看每一台精密空调的实时运行状态,方便管理员对其运行状态及历史事件的查询,当有任何一台精密空调出现异常时,第一时间发出短信、电话语音等告警。解决了多台、不同品牌、型号的精密空调共存且难以管理的问题。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
