竣达技术丨24路智能电池巡检单元的功能及技术特性

2021-10-19 10:30:06 竣达技术 25

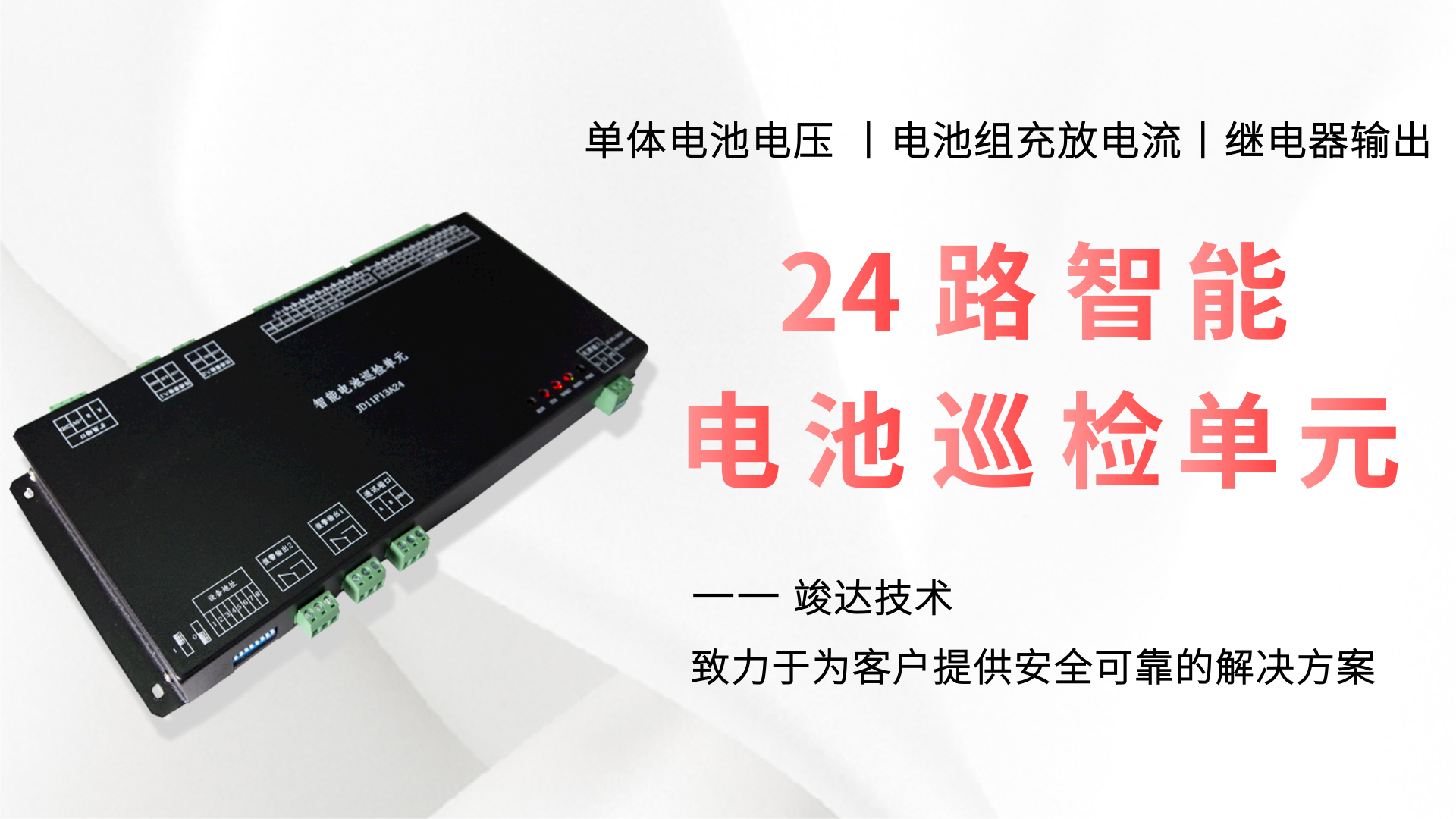

一、24路巡检单元简介:

24路智能电池巡检单元(简称24路巡检单元),的主要功能是对串联蓄电池组的单电池电压进行实时在线巡回检测,并智能分析电池的使用状况,根据用户设置不同的上下限、平均偏差自动判断并输出告警。广泛应用于发电厂、变电站或其它行业中的直流电源、UPS电源的蓄电池组的电压实时监测,从而能够及时发现失效电池,保证电源的安全运行,提高系统的可靠性和自动化程度。

图片关键词


二、功能与特点:

1.宽范围供电电压输入,支持85~260VAC、120V~370VDC。

2.高输入阻抗,在线实时的对电池组内各单体电池电压进行实时监测。

3.在线实时的对电池组充放电电流进行测量。

4.在线实时分析电池电压,超出上、下限值以及不平衡电池不平衡时,两路独立继电器告警输出。

5.支持灵活的自定义设置,单体电池的电压上下限、不平衡度、告警回差值均可自由设置。

6.每个电池巡检单元支持24节串联电池的检测,最大可支持247个电池巡检单元之间级联,实现更大数量的电池巡检。

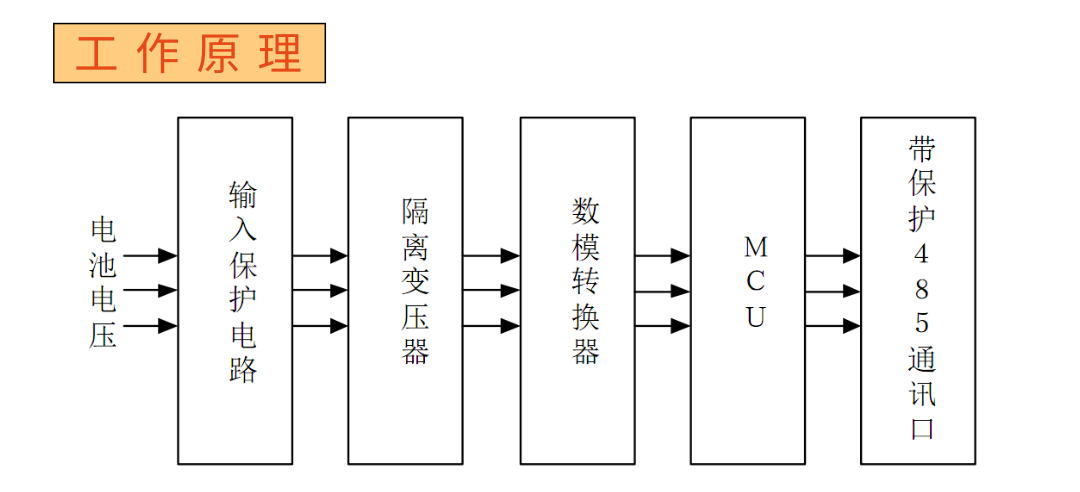

7.电池采集通道采用变压器隔离,无噪声、无干扰、长寿命;24路巡检单元内部核心电路与被测电池回路完全隔离,大大增强了抗干扰能力,更加提高了仪表的可靠性。

8.带保护的隔离RS-485通讯接口,采用MODBUS通讯协议,可实现数据的总线通讯。

9.测量电压范围0~18V,同时支持市面常用的2V、6V、12V电池;

10.电池采集输入高输入阻抗,电池反接等均不会损坏内部电路元器件。

11.MODBUS地址采用拨码开关设置。

12.电池有效容量侦测功能: 巡检单元在充放电过程中,会自动学习计算电池的有效容量,该有效容量可直接用于判断电池的性能。

13.具有SOC预测功能: 巡检单元利用学习到的电池有效容量,在电池组放电时,可根据放电负载,实时的计算剩余容量,并预测剩余的放电时间。

14.两路独立的继电器输出,可配置成告警联动和远程控制,可灵活应用于声光告警,远程放电等模式。

图片关键词


三、技术特性:

  • 供电电源电压:DC:120~370V、AC:85~265V;

  • 测量电压精度:≤±0.2%;

  • 测量电压范围:0~15V;

  • 传感器供电输出:+12V ±10%

  • 电流传感器输入范围:0~5VDC

  • 告警继电器输出:3A@30VDC 或  3A@250VAC

  • 自动巡检一周:≤2秒;

  • 运行方式:连续运行,自动巡检;

  • 环境温度:-40℃~+85℃;

  • 环境湿度:<70%;

  • 最大功耗:≤5W。

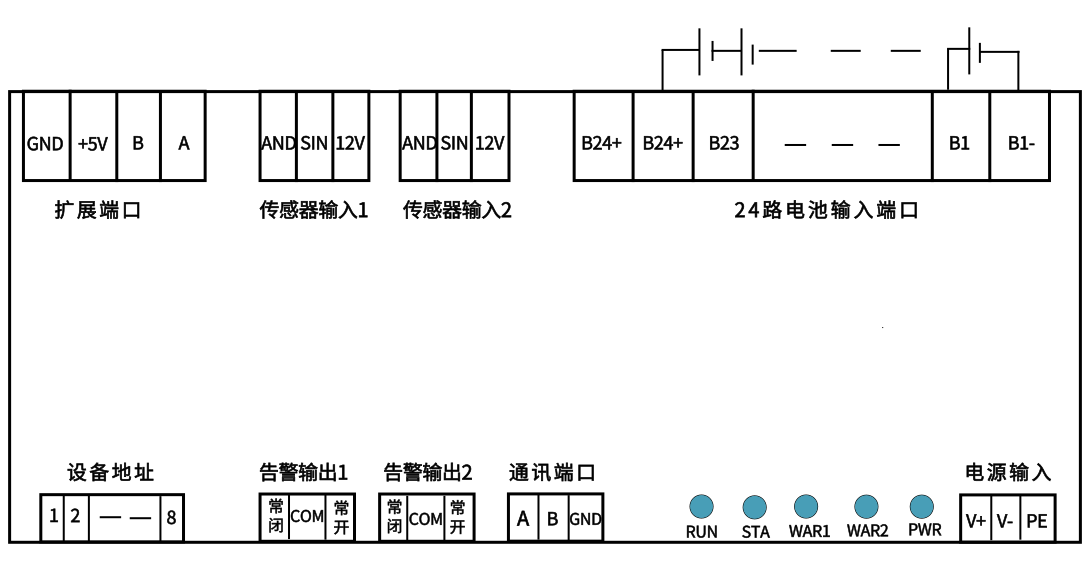

四、指示灯及外围接口:

图片关键词

PWR:电源指示灯,绿色,有电源时常亮,否则常灭。

STAT:通讯状态指示灯,当巡检单元MODBUS通讯正常时闪烁,不闪烁则为通讯中断。

RUN:运行灯,当设备在正常工作时,该灯闪烁。

WAR1:告警输出1指示灯,默认配置为上下限告警。指示灯亮时继电器动作。

WAR2:告警输出2指示灯,默认配置为电池电压不平衡告警,指示灯亮时继电器动作。

电源输入: 供电电源输入。

通讯端口: 用于连接上位机通讯.RS485两线接口,MODBUS RTU协议。

报警输出1、报警输出2:  默认为联动告警,可配置成远程控制。

传感器输入1:单电流传感器模式时,用于检测充放电电流,双电流传感器模式下, 用于检测放电电流。

传感器输入2: 单电流传感器模式时空闲,双电流传感器模式下, 用于检测充电电流。

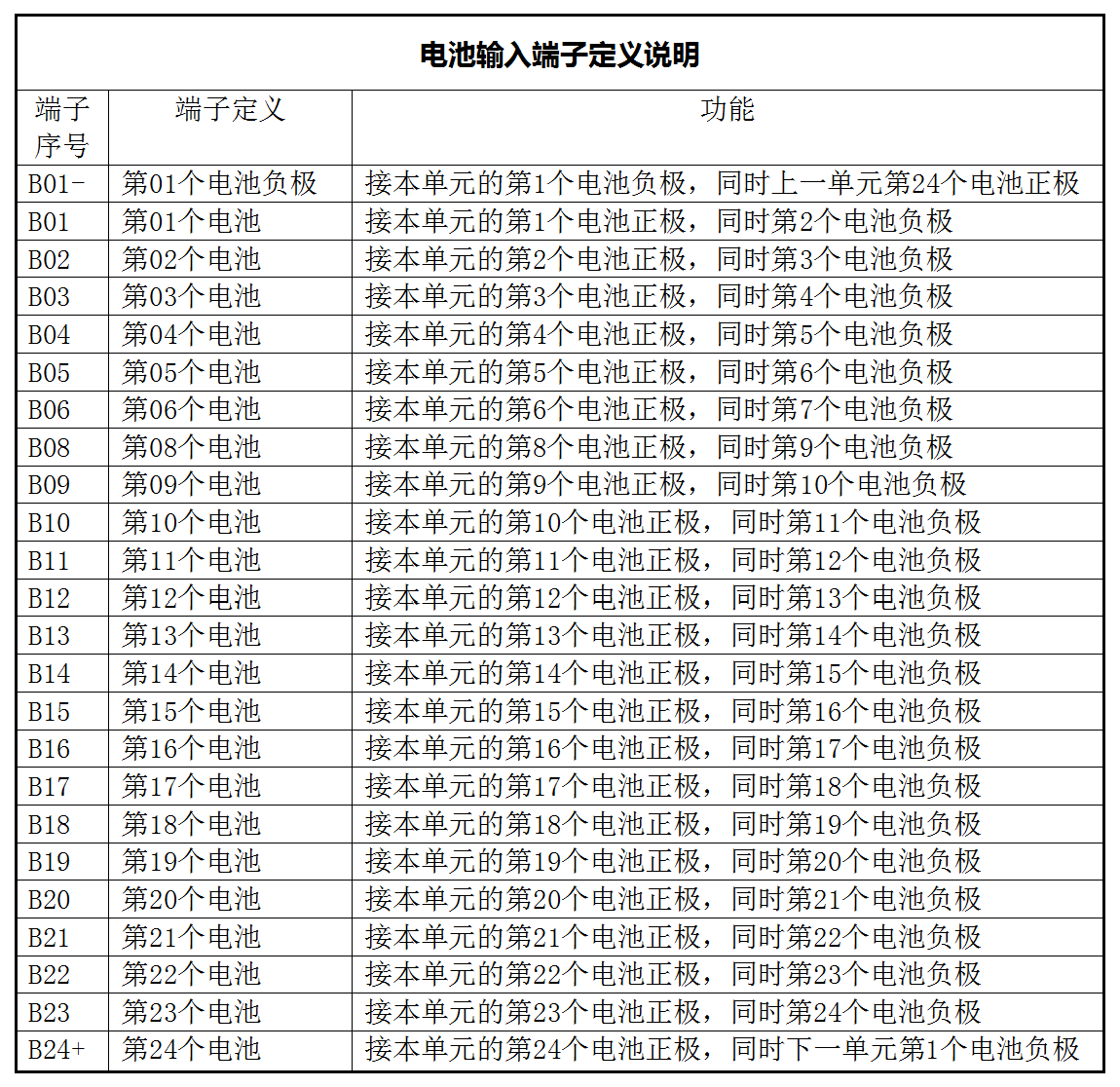

电池输入端口1电池输入端口2: 用于连接被测电池,预留B24+,用于级联多个巡检的上一单元和下一单元的端子,以方便用户需要多个单元监测的情况。

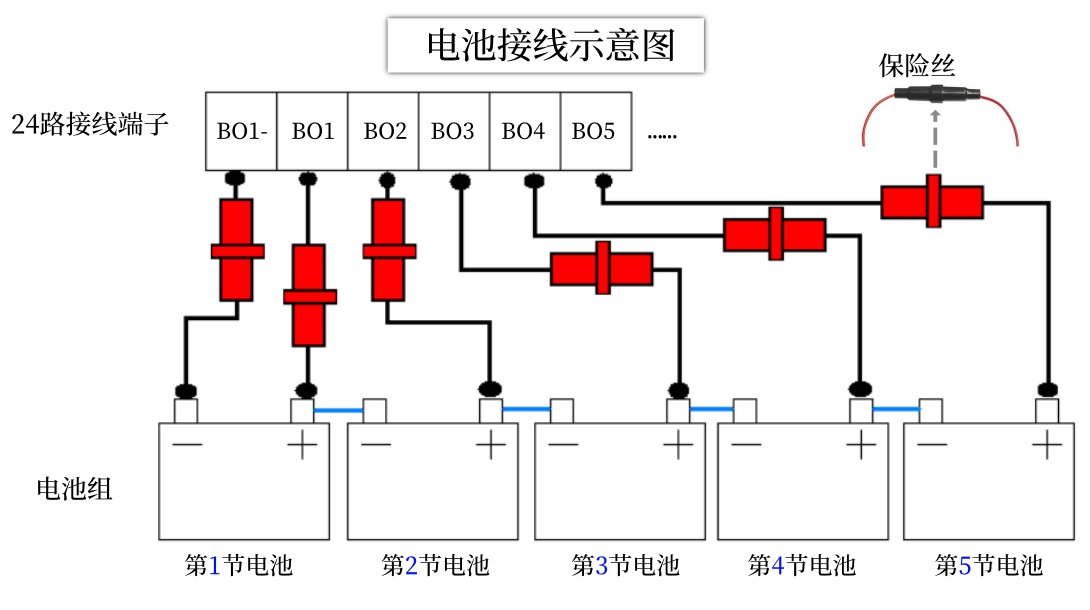

五、安装与连接:

图片关键词

用户可以按需要自行增加保险丝。建议保险丝规格选择0.1A,一端用线耳固定在电池端子上,另外一端连接到巡检。建议选择0.5平方的铜芯线,作为电池电压采样线连接24路接线端子。

图片关键词

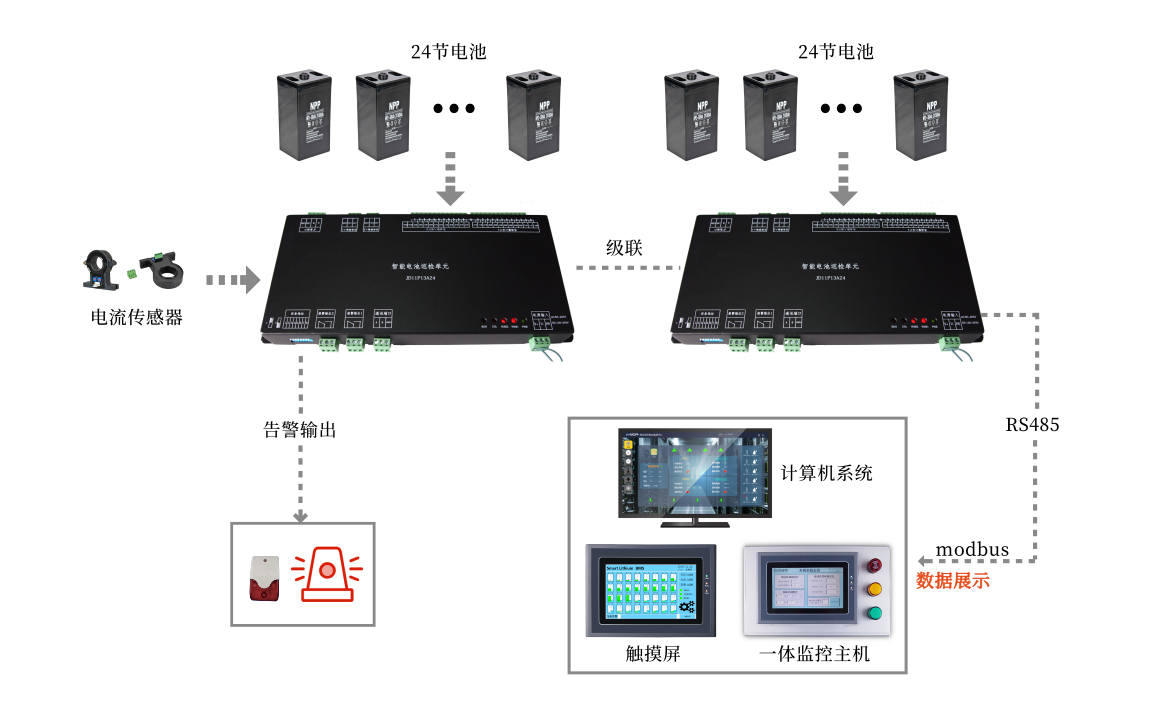

六、应用方案:

支持标准的modbus rtu协议,RS485网络通讯,可直接接入到计算机系统或者选配触摸屏、一体监控主机进行数据显示。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
