蓄电池组单体电池电压及温度一体监控方案

2021-07-13 10:37:42 竣达技术 94

一、方案背景:

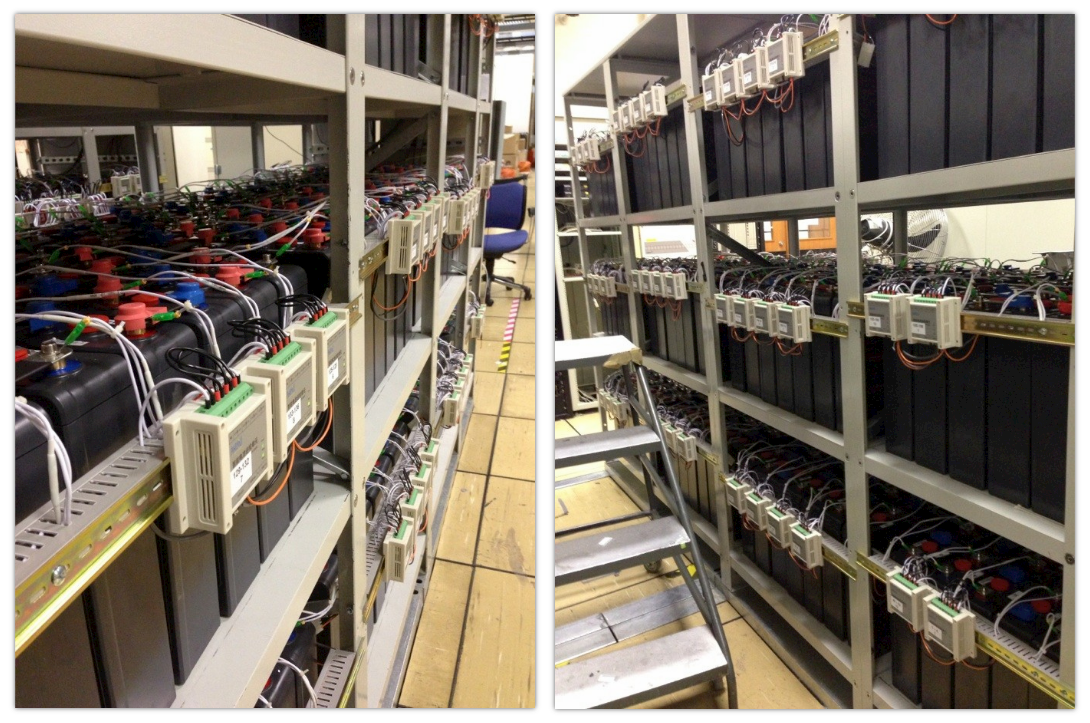

某机房运维人员通过网络联系到我们,希望能实时监测机房内2组48节蓄电池,随时掌握每一节电池的电池电压、电池温度等实时数据及运行状态…

图片关键词

1.1用户设备概况:

机房内有2组蓄电池,一组有48节6V蓄电池,总共96节。

1.2蓄电池潜在的隐患:

a.电池变形鼓包,容易出现泄漏,引发火灾。

b.电池温度过高,容易损坏电池,也容易引起电池爆炸。

c.电池使用中缺乏有效管理、维护手段,导致电池组过早报废。

d.采用人工检测,其效率和准确性无法保证,实时性差,操作风险大。

e.不能实时了解电池组电压、单体电压电压、电流等实时数据,用户难以对故障风险预估。

1.3用户需求:

用户要求同时监测2组蓄电池,可实时监测电池组内每一节电池电压、电池温度等实时数据及运行状态,当监测到任何一组电池、某一节电池出现异常时,及时发出告警提示。


二、解决方案:

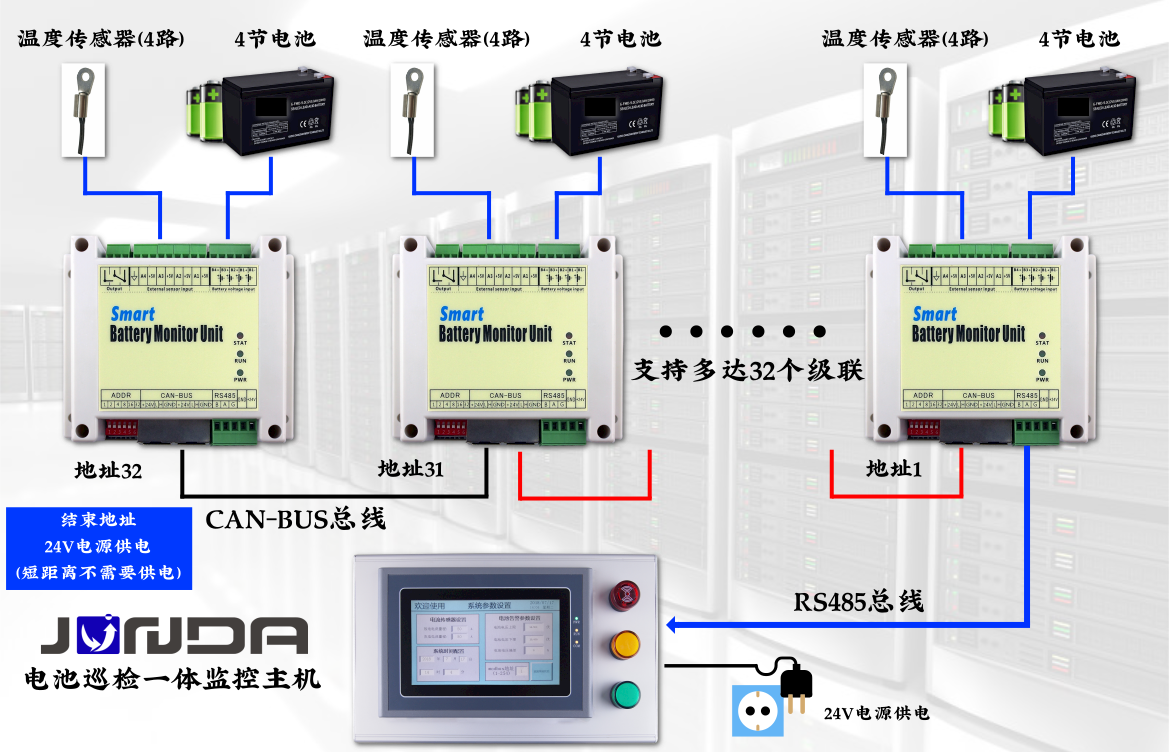

根据用户的电池数量及要求,采用了蓄电池一体巡检主机实时监控方案是为满足多组、多节电池监控自主研发设计的在线式电池监测和管理方案。通过24个(每组8个)四路电池巡检单元网线级联,对用户机房2组共96节电池同时在线监测电池电压、温度等状态数据。竣达电池巡检监控一体主机通过RS485通讯接口连接其中任何一个四路电池巡检单元,实现直接读取每一节电池的电池的电压、温度等状态的实时数据,在监测到电池异常状况时,及时发出告警提示,并保留相应的故障详情,供用户评估,确保电池运行安全,延长电池的使用寿命。

图片关键词


三、功能特点:

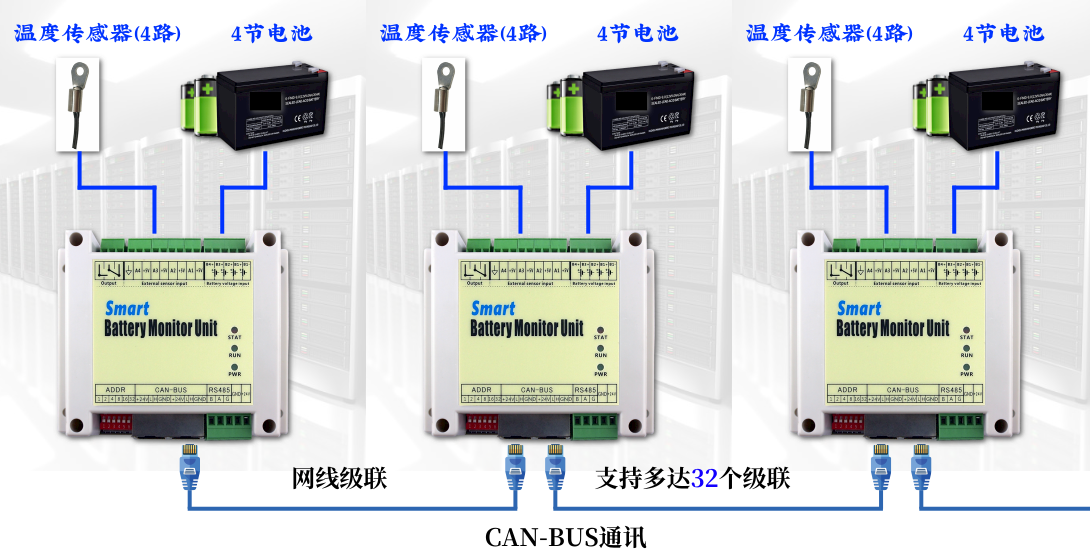

1.每个四路电池巡检单元支持4节串/并联电池的监测和4路温度的检测,最多可支持128节四路电池巡检单元之前级联。

图片关键词

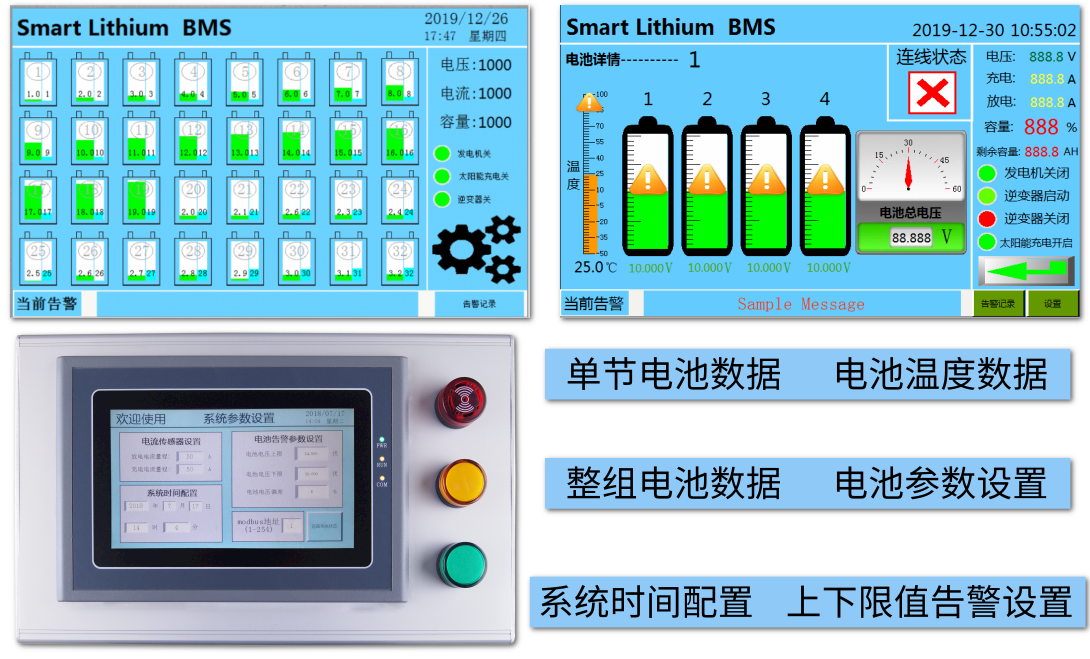

2.通过竣达电池巡检一体监控主机即可查看所监测到的每一节电池数据及电池异常告警详情,同时可进行触摸式操作,对电池参数的上/下限进行告警设置等。

图片关键词

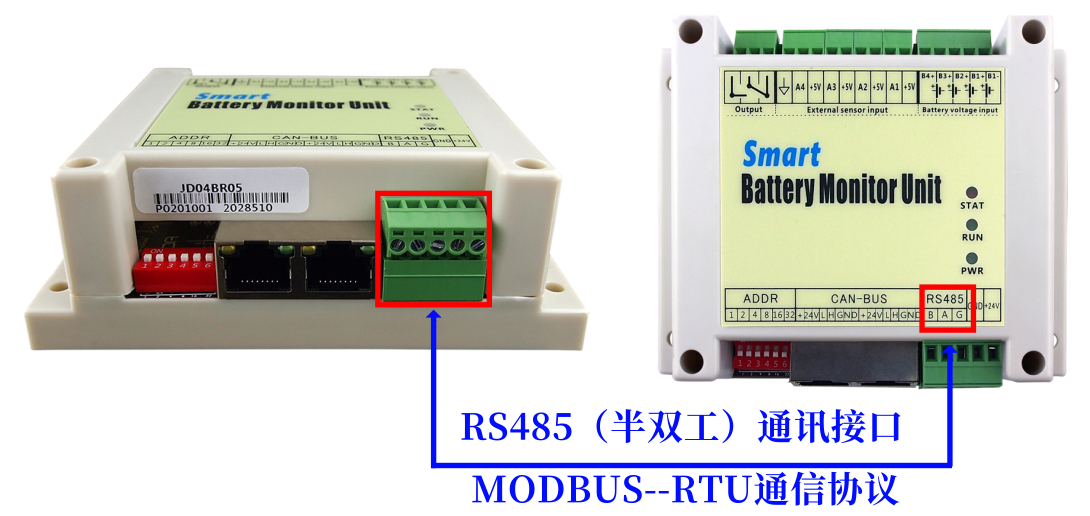

3.采用标准的MODBUS--RTU通信协议,提供RS485接口接入竣达电池巡检一体监控机或第三方监控系统。波特率(默认):9600;数据位:8;停止位:1;校验位:无。

图片关键词

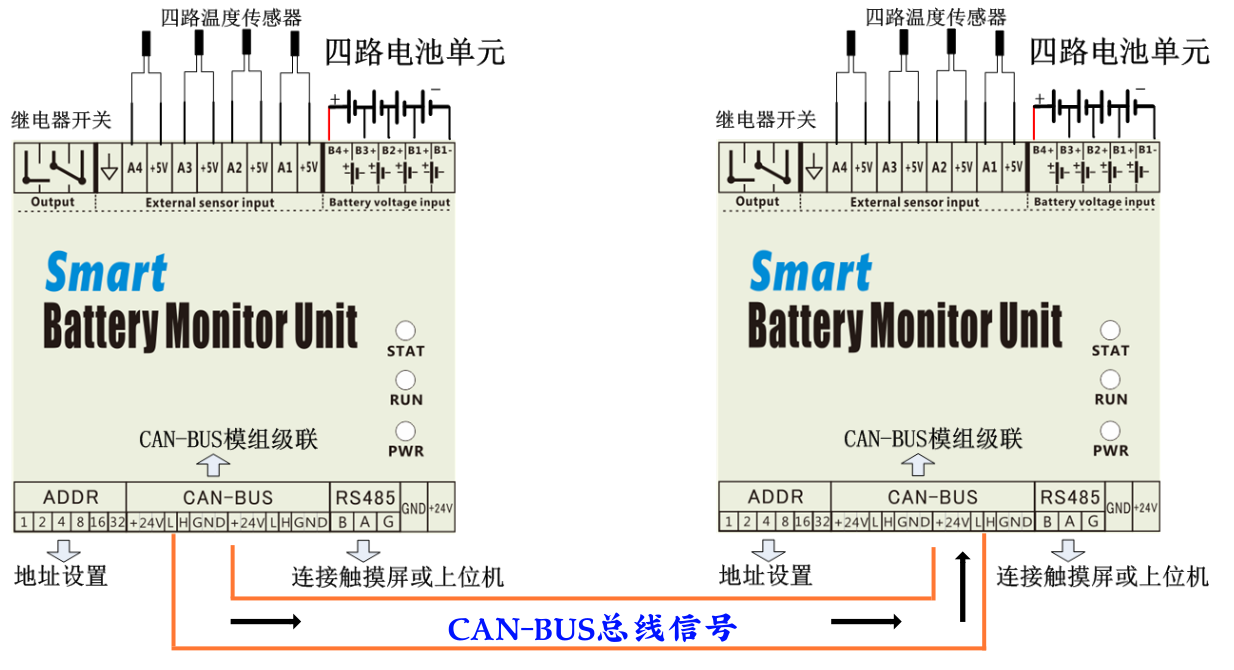

4.四路电池巡检单元之间采用CAN-BUS级联通讯,数据读取更快、更准确。同时,在级联中,竣达电池巡检一体监控主机接入任何一个四路电池巡检单元,都可以完整地读取其他四路电池巡检单元的数据。

图片关键词

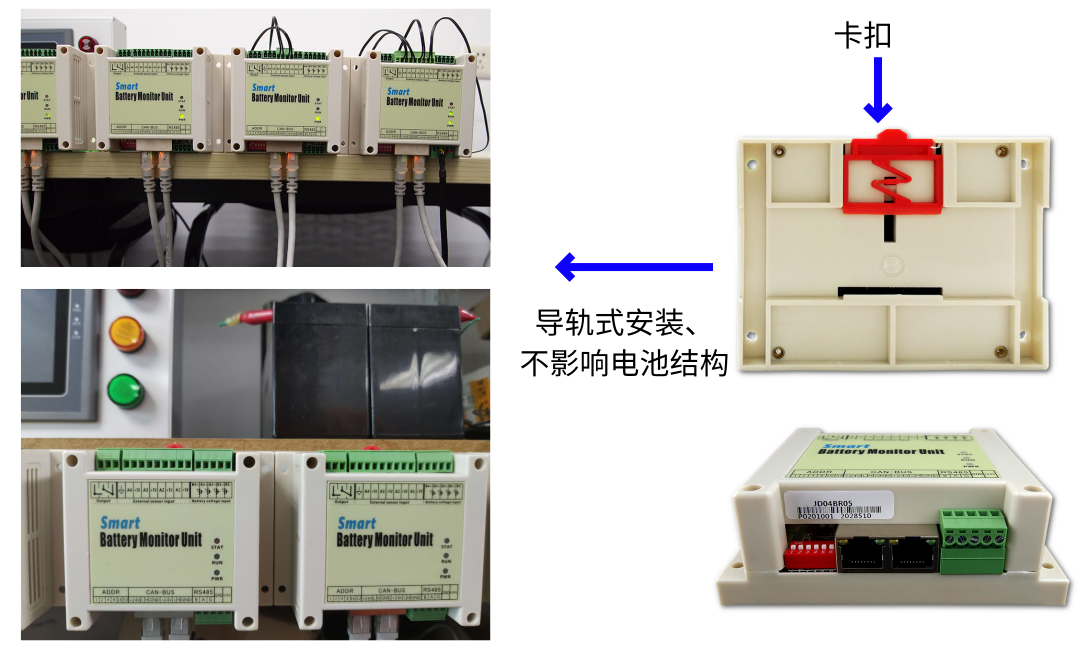

5.四路电池巡检单元采用导轨式安装结构,一般安装在用户电池架上,不影响电池布置;而且内部核心电路与被测电池回路完全隔离,提高巡检可靠性。

图片关键词


四、方案配置:

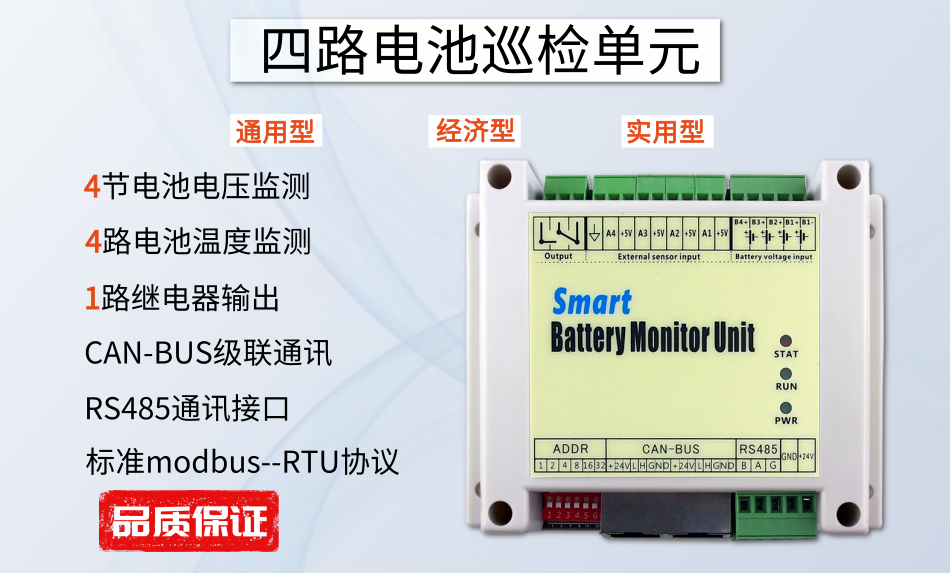

1.四路电池巡检单元*24

单个可支持4节串/并联电池的监测和4路温度的检测,采用隔离变压器采样电池电压设计,集高抗干扰、稳定性、可靠性于一体。主要功能是对蓄电池组的单体电池电压和电池温度在线巡回检测。

图片关键词

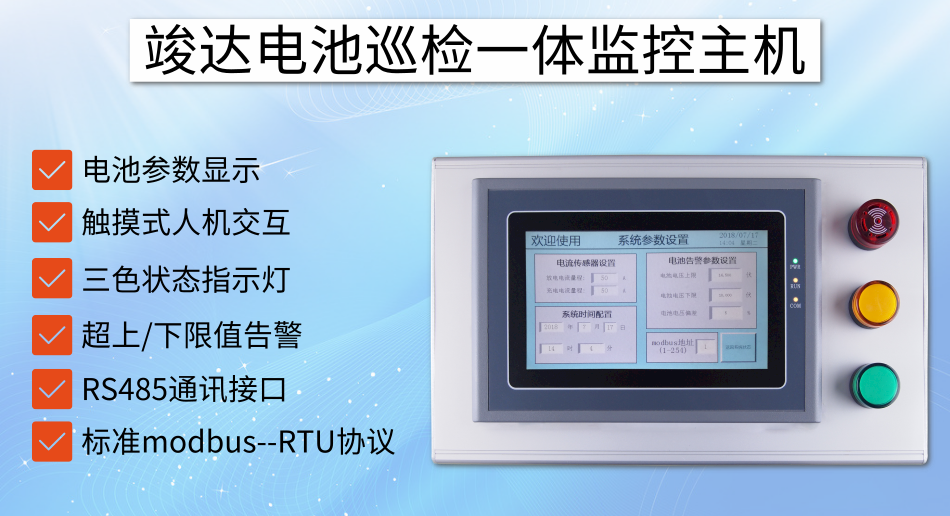

2.竣达电池巡检一体监控主机*1

采用7寸800*400彩色触摸屏设置,可完成对电池组电压、单体电池电压、温度等各项参数的数据显示,使用红绿黄三色指示灯分别对应电池组的异常和告警状态。

图片关键词

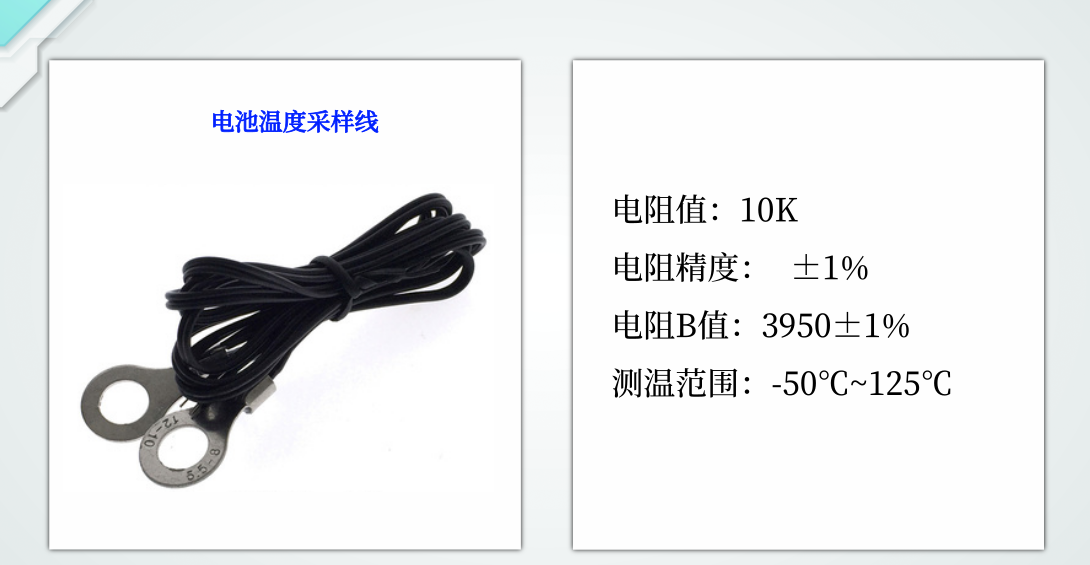

3.电池温度采样线:

线耳固定头,带安装孔,孔径8mm 阻值10K,B值3950。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
