UPS输出精密馈电系统触摸屏显示方案

2021-07-08 10:34:44 竣达技术 17

一、方案简介:

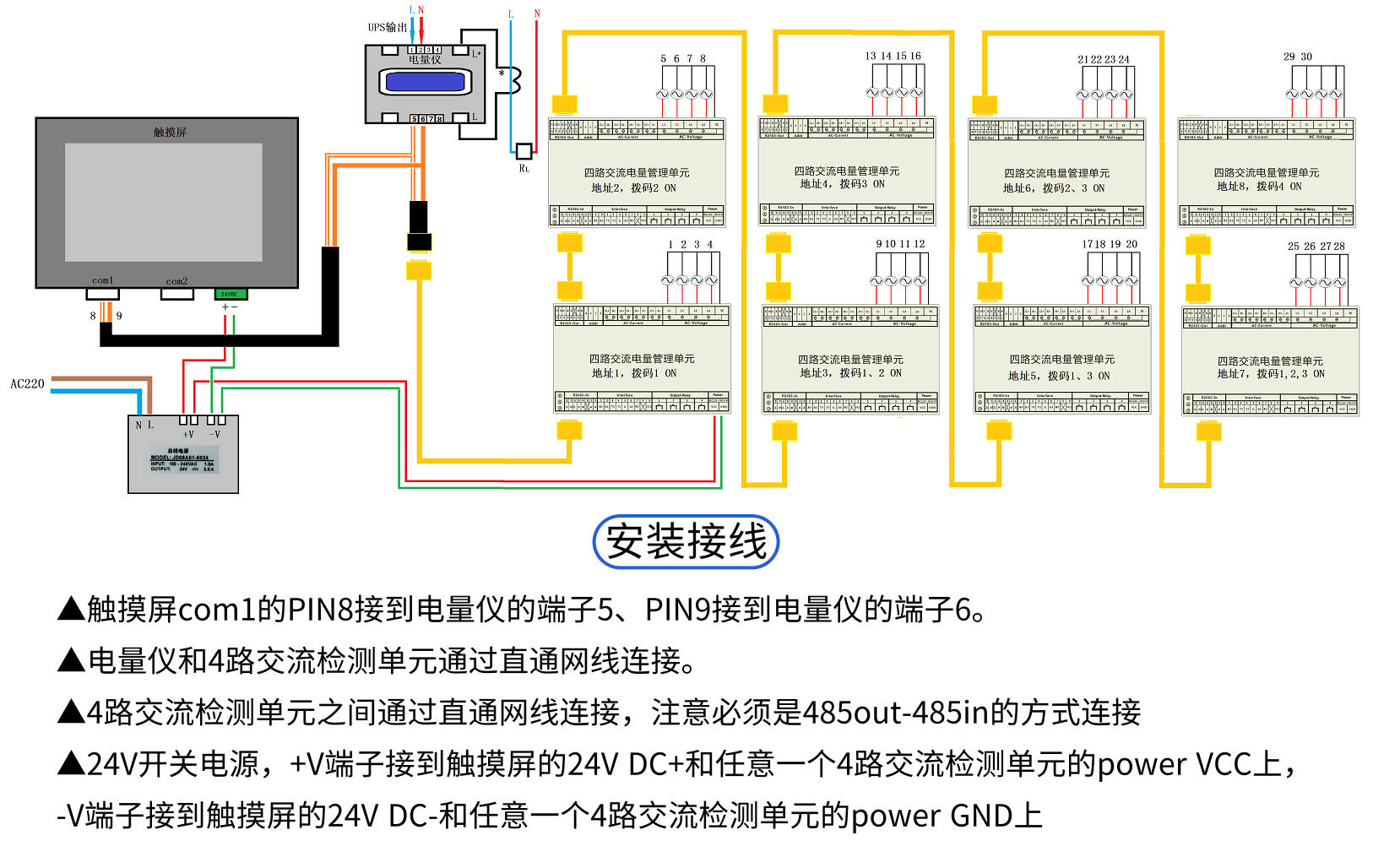

该方案可用于测量馈线柜输入端电压、电流、有功功率、无功功率、功率因数和电度量,同时支持检测多达30个输出回路的电压信号,用来作为输出开关状态的判断。通过采用标准的modbus-rtu协议的触摸屏来控制30个继电器输出,每个继电器的状态和输出开关的状态一致,并对外提供RS485接口,对外输出内容包含了三相电压、电流、有功功率、无功功率、功率因数、电度量同时还包括30个开关的输出状态。

图片关键词


二、功能特点:

1.多项数据采集和监测,能测量馈线柜输入端电压、电流、有功功率、无功功率、功率因数和电度量。

2.支持检测30个输出回路的电压信号,用来作为输出开关状态的判断(电量仪测量到电压,输出检测到电压则认为开关闭合,否则判断为断开)。

3.采用7寸液晶触摸屏显示所监测到各项目的数据和控制多达30个继电器输出。

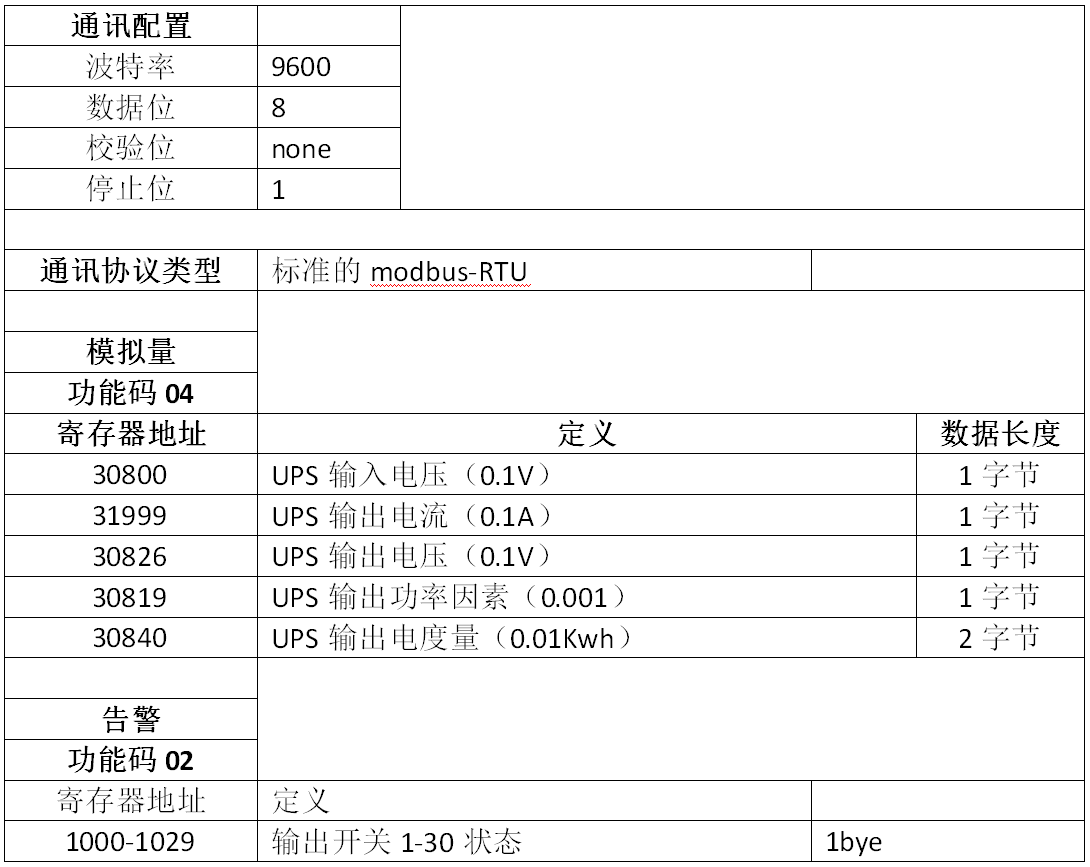

4.采用标准的modbus-rtu协议,提供RS485接口,支持接入第三系统,供用户采集数据。

图片关键词


三、触摸屏界面显示:

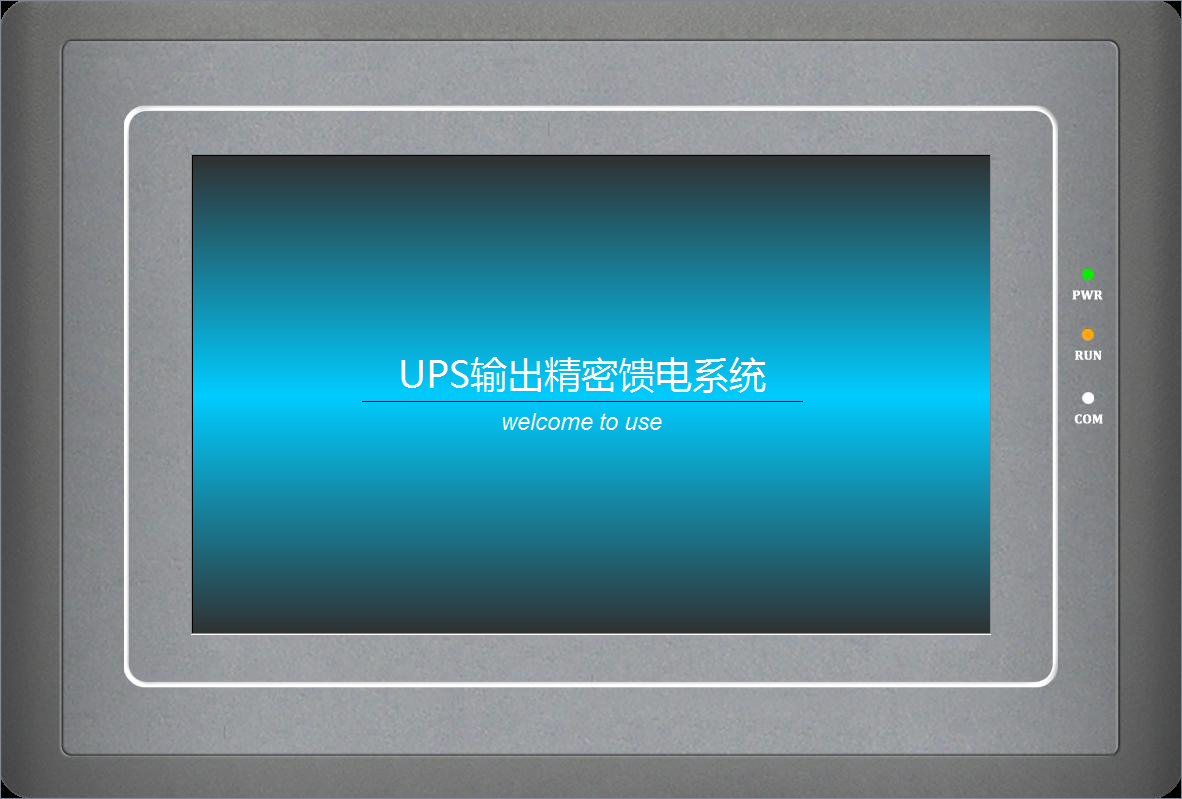

(1)开机界面:点击屏幕任意地方进入系统。

图片关键词

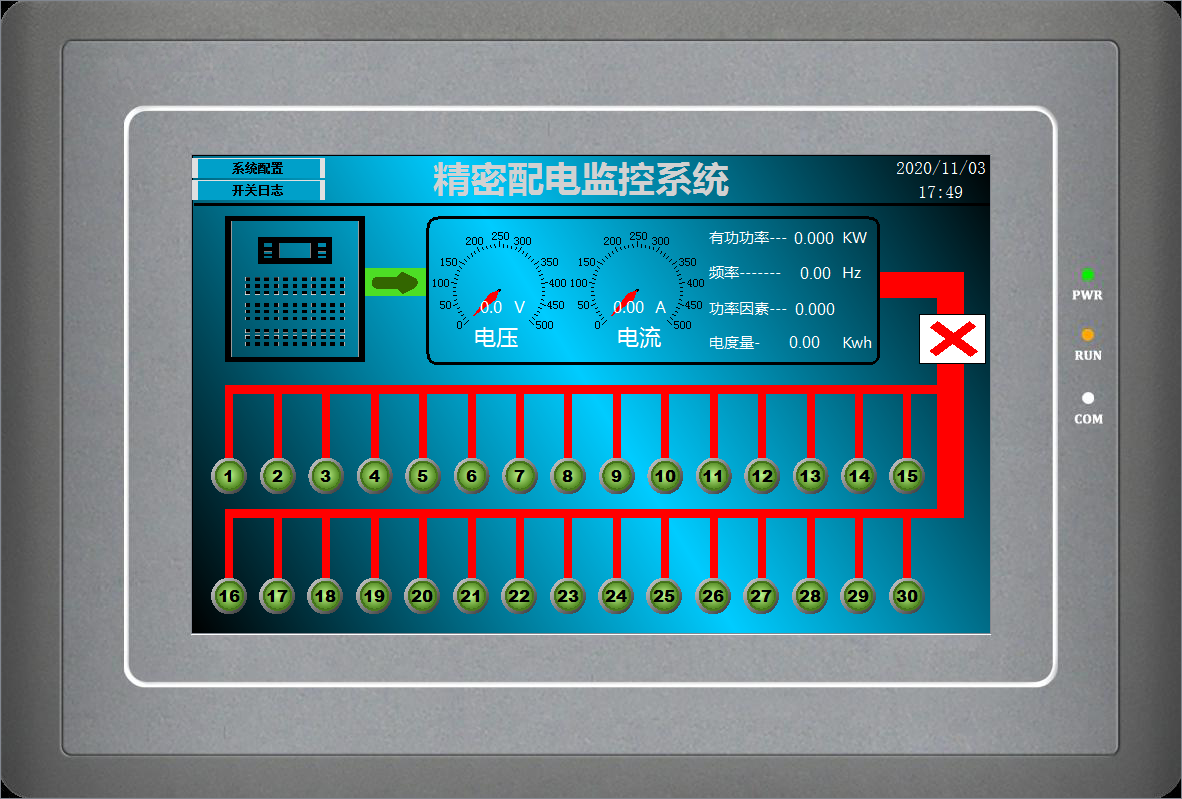

(2)主系统界面:该页面显示UPS输出的电压、电流、有功功率、频率、功率因素、电度量还有30个输出开关的状态。

图片关键词

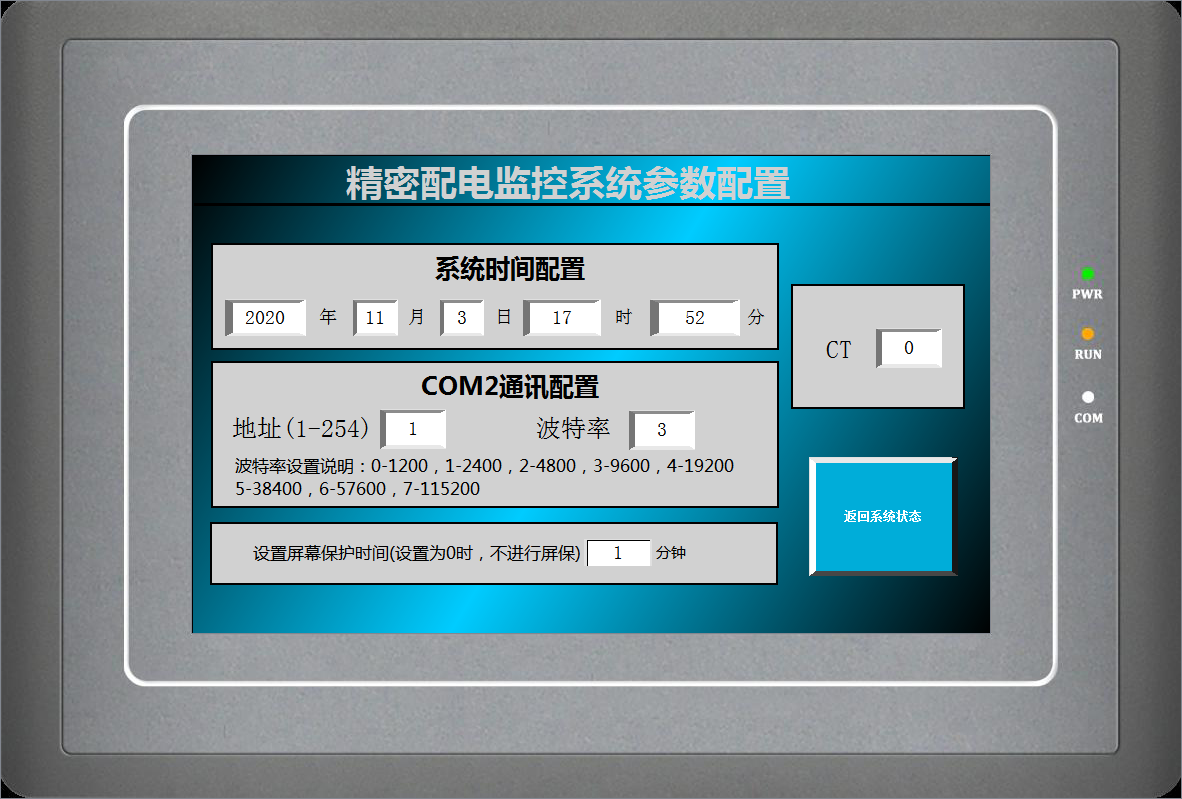

(3)系统配置页面:该页面可以配置系统时间、com2口地址和通讯波特率和屏幕保护时间间隔。

图片关键词

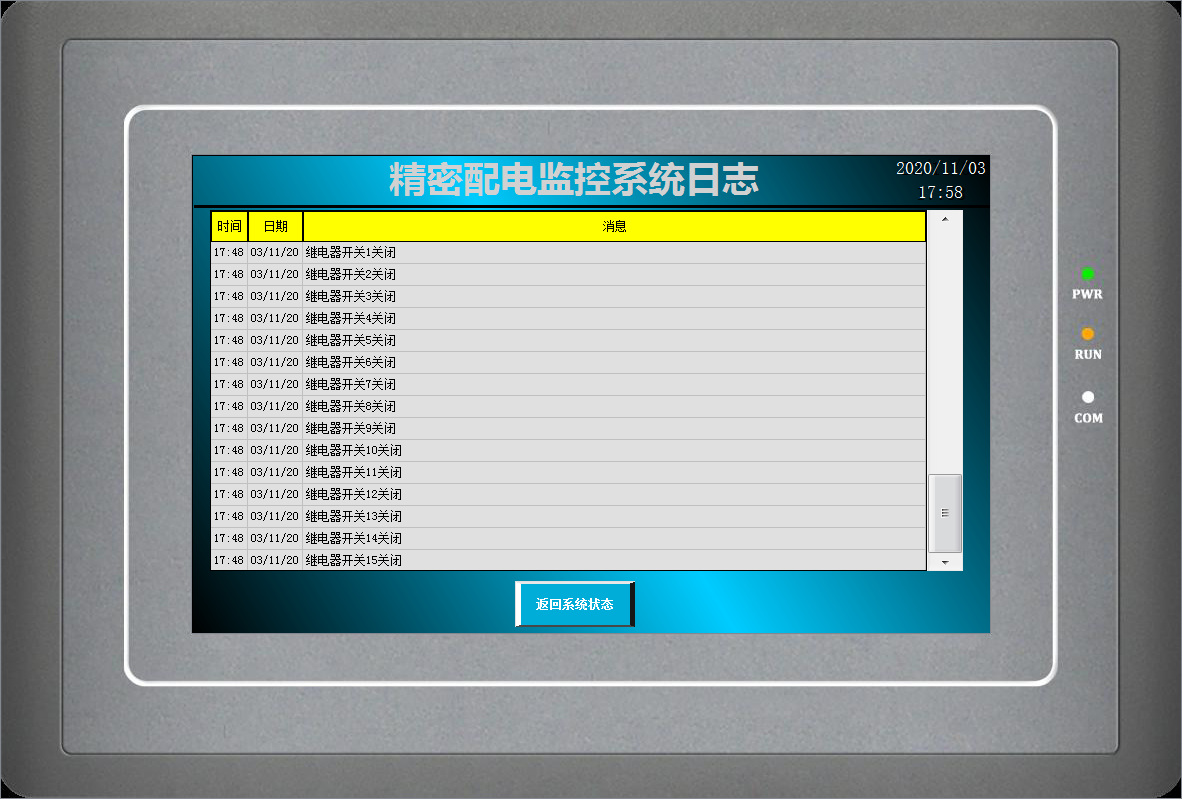

(4)监控系统日志:该页面可以看到输出开关的变化记录。

图片关键词


四、方案配置:

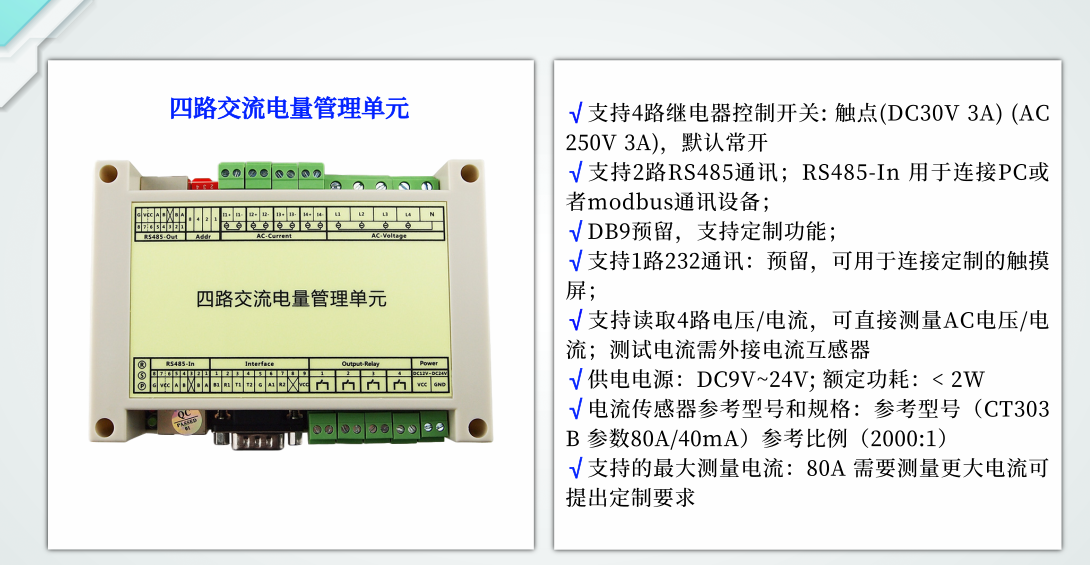

1、四路交流电量管理电源*8:(设备地址1-8)

采用高速单片机作为控制核心,具有测量、计量、通讯、控制等功能,经济且实用的智能电量采集模块。采用标准的modbus-RTU通讯协议,可同时监测4路电压和4路电流,并通过RS485/RS232接口接入动环系统、动环监控主机、触摸屏等modbus通讯设备进行数据采集,实现远程数据传输。同时,模块还支持4路继电器控制输出,来实现充放电控制、开关机控制等电源控制功能。

图片关键词

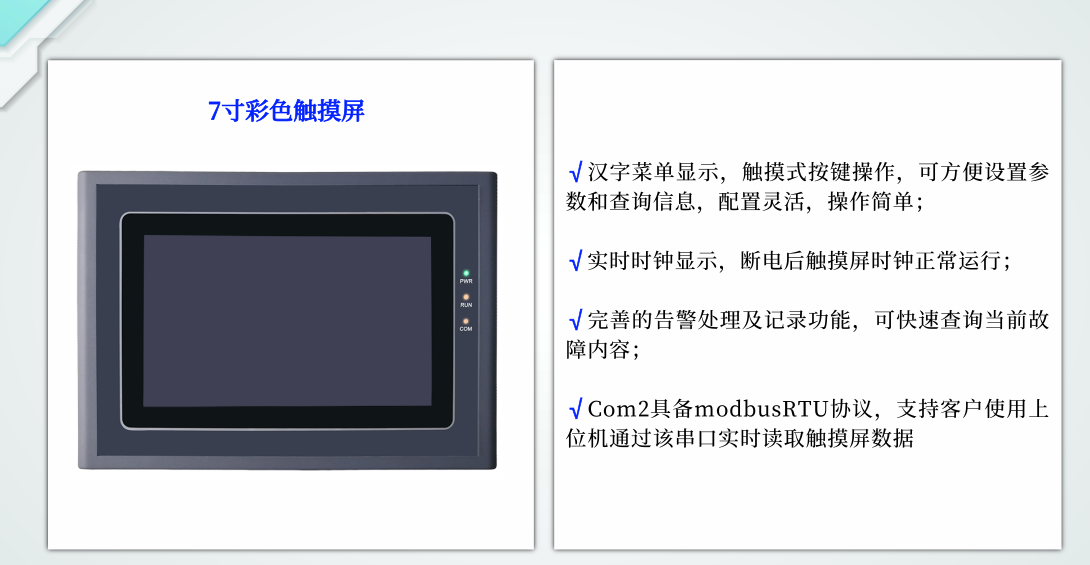

2、7寸彩色触摸屏 * 1

7寸800*480 彩色触摸屏设计,能实时显示UPS输出的电压、电流、有功功率、频率、功率因素、电度量还有30个输出开关的状态。

图片关键词


3、24V 开关电源 * 1+单相电量仪 * 1(设备地址 128)

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
