中小型机房动环状态网络触摸屏监控解决方案

2021-07-15 10:05:59 竣达技术 100

一、方案背景:

在现代的环境安全中,企业的各种类型的业务数据直接由机房提供支持,机房断电、人为操作不当、动环系统故障等都有可能导致各种业务的中断或者数据丢失,从而影响企业业务的正常运转。因此,机房状态安全的重要性对于各类场所是不言而喻。传统大型机房的监控方案有着庞大的系统和复杂的实施工作,对于中小型的机房来说存在着不少冗余的内容。因此,我们推出了《动环状态网络触摸屏监控解决方案》,特别适用于中小型机房。

 图片关键词


二、方案简介:

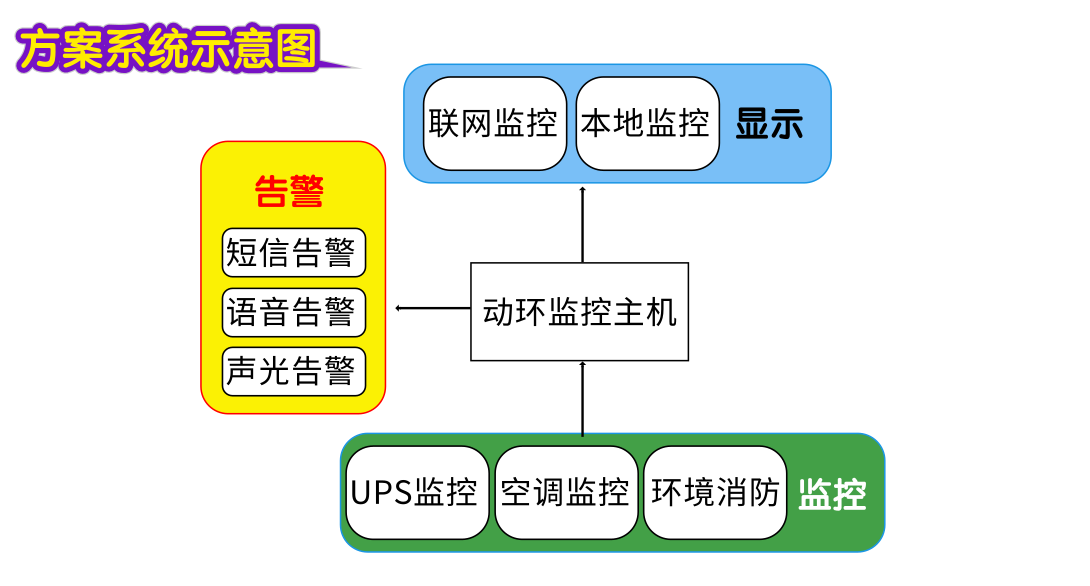

《动环状态网络触摸屏监控解决方案》集软硬件于一体,以智能监控主机为中心,通过使用配套的监测采集设备、告警设备、与显示设备来实现机房的动力环境一体化监控方案。采用B/S架构,嵌入式WEB服务与本地触摸屏显示的方式,监控内容涵盖:UPS、温湿度、精密空调、烟感、漏水等,实现了集中实时监控、远程运行管理、故障预警通知、历史数据查询、机房无人值守。而且安装简单,操作便捷,只需要简单的网络常识和接线操作即可进行安装实施,是小型机房动环监控的首选。

 图片关键词


2.1、监控类目

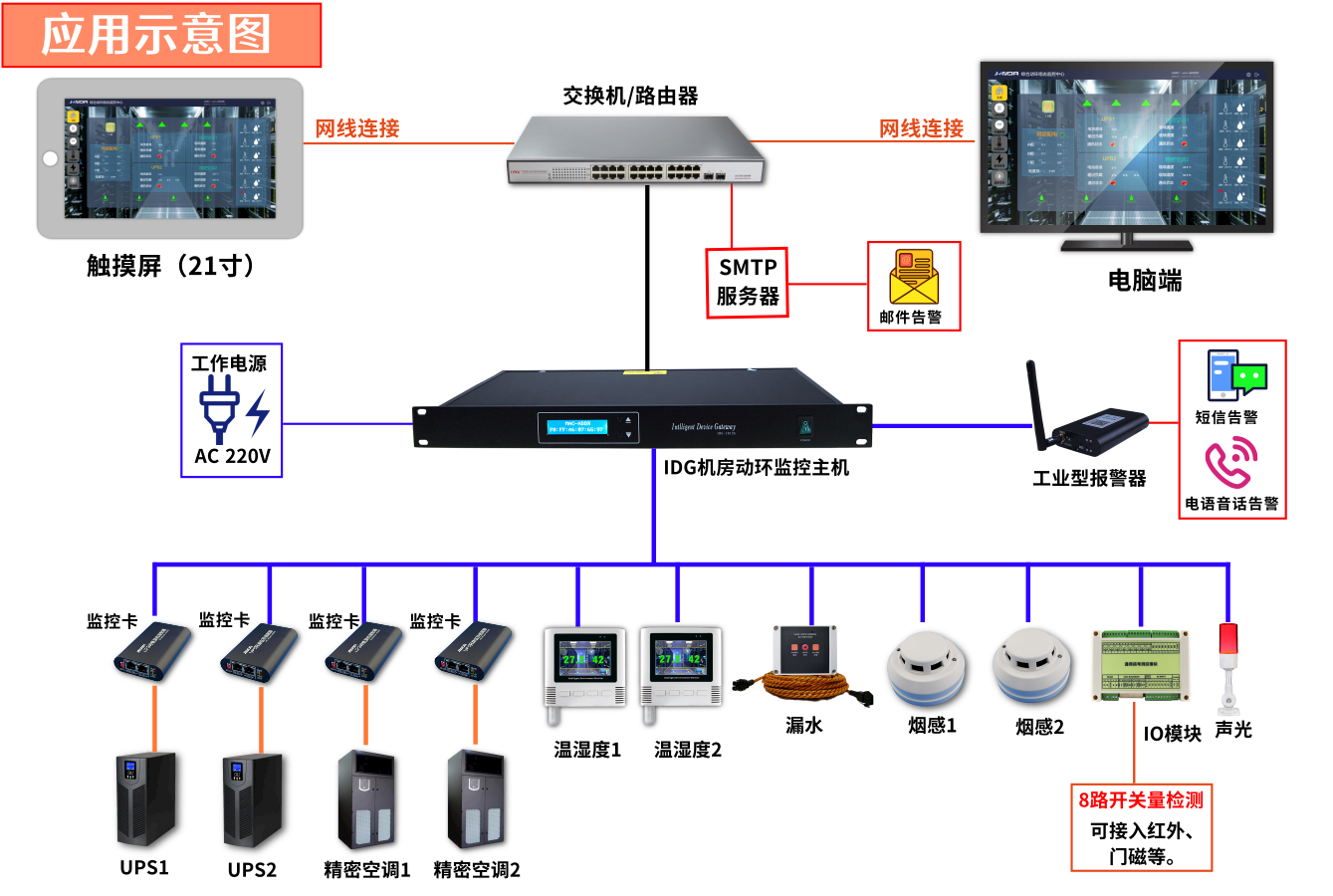

方案采用的是有12个RS485接口的动环监控主机,可包含监控内容:2台精密空调数据采集,2台UPS数据采集、2路温湿度监测、1路漏水监测、1路烟感监测、1路扩展模块(可扩展8路开关量)。2路告警模块:短信电话语音告警,声光告警。

 图片关键词


2.2、方案特点:

  • 动环主机为1U/19寸标准机箱,结构紧凑,适合各种机柜、机箱;采用硬件看门狗电路,永不宕机;安装接线容易,低功耗节能环保。

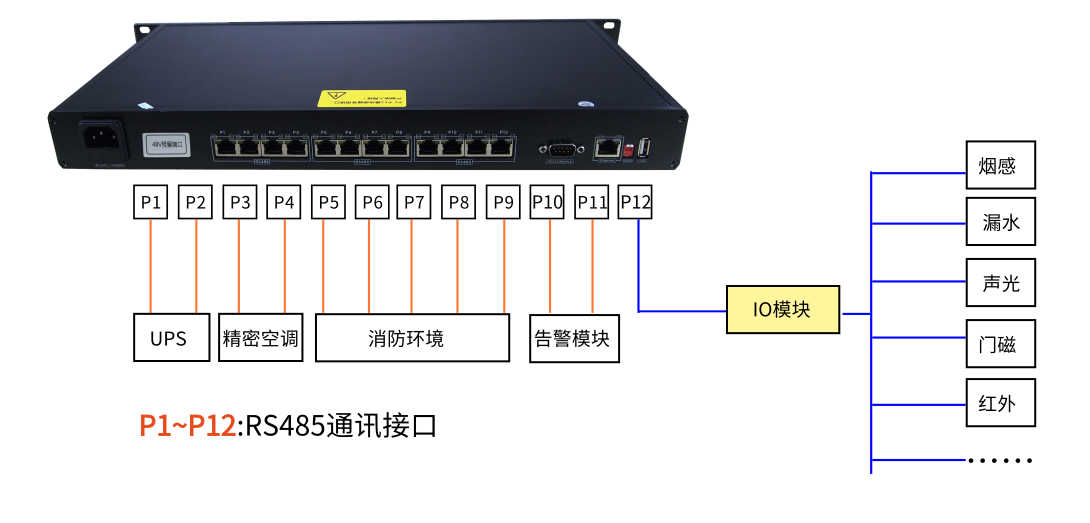

  • 动环主机支持12路独立隔离的RS485通讯接口,每个接口单独隔离互不干扰;同时每路RS485接口上都保留了1路DC12V隔离电源输出,1路开关量(光耦)输入输出。支持1路标准USB接口,允许用户通过USB接口导出和保存设备的运行数据和告警记录。

 图片关键词

  • 动环主机提供Json、snmp、modbusTCP等接口,支持二次开发、OEM。

  • 10/100M以太网Ethernet网络通讯、web界面支持中英繁语言显示。

  • 支持多用户管理权限功能,IE方式浏览和管理,采用B/S架构,方便维护和升级。

  • 支持告警定义配置,用户根据设备的参数自定义告警,也可以根据当前具备的告警内容进行告警发送形式的筛选。

  • 触摸屏采用组态自定义界面,用户可根据自身的需要对触摸屏的显示内容进行自定义的修改。

  • 支持各类型品牌的UPS和精密空调,如有尚未兼容的精密空调和UPS品牌,亦可对其进行协议开发,令监控设备能顺利进行采集。

  • 支持短信、语音告警和声光告警,可手动停止当前的声光告警,以此关停声光后,当有新的告警产生时会重新触发声光告警。

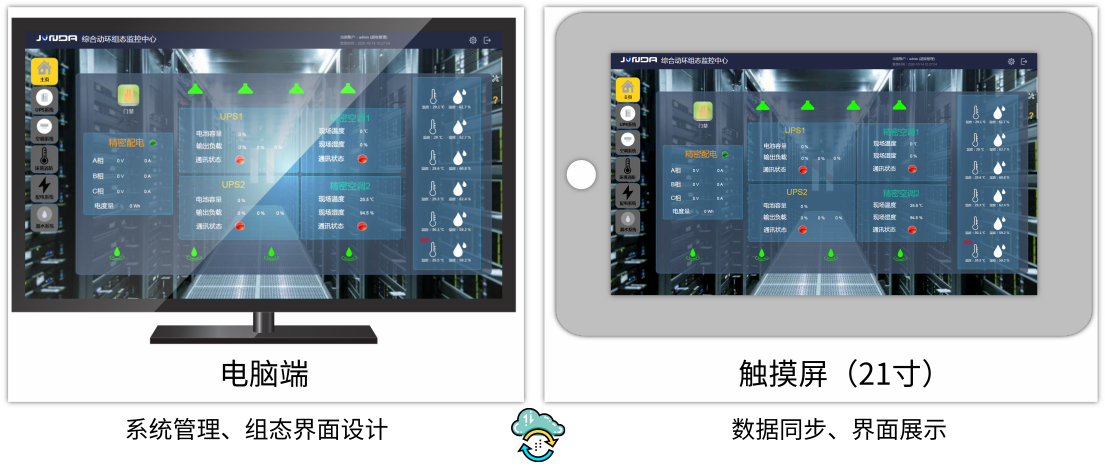

  • 触摸屏为21寸的大型显示屏,色彩丰富,显示清晰,并内置ubuntu系统,支持组态设置、IP连接跳转功能、历史记录自定义筛选和导出等。

 图片关键词


2.3、界面展示

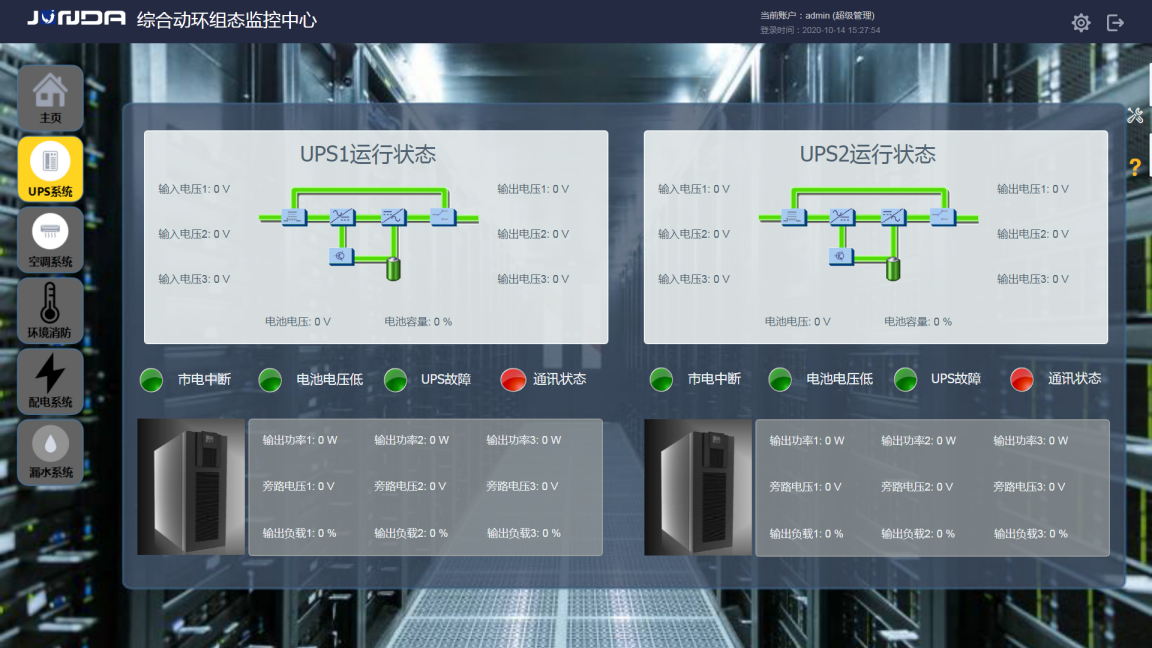

(1)UPS系统:UPS监控

对应的UPS系统的监控界面能直观的显示所需监测UPS电源的输入输出、电流、频率、功率等参数和UPS的电池电压低、市电中断、故障等告警状态。

 图片关键词

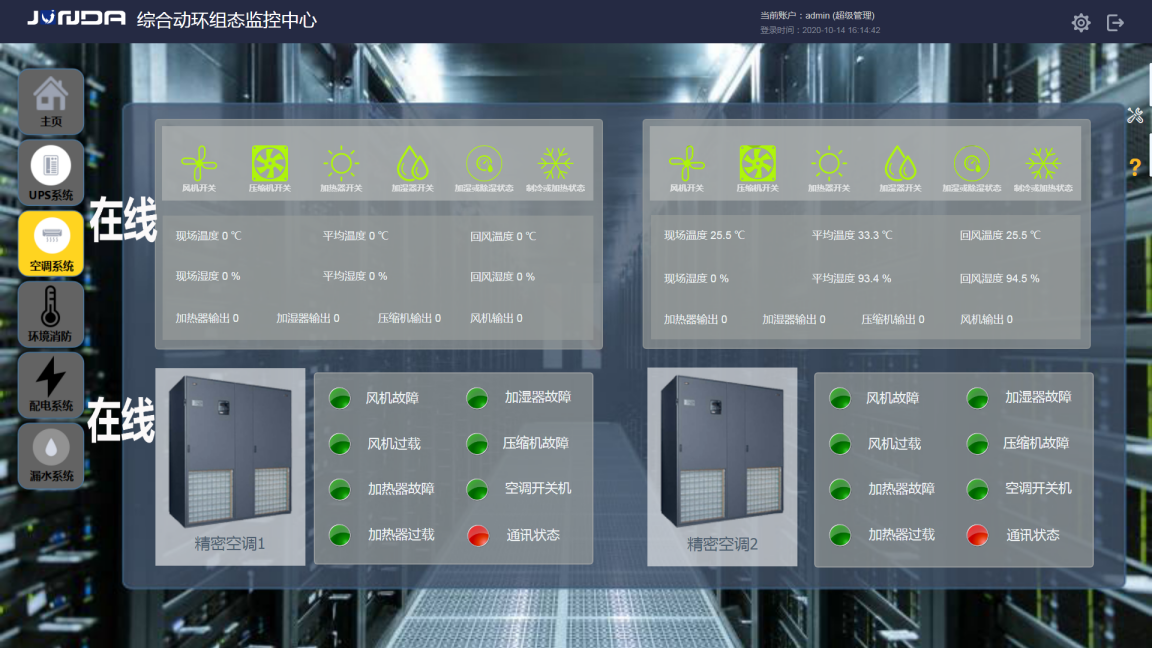

(2)空调系统:精密空调监控

对应的精密空调系统的监控界面能直观的显示所需监测精密空调(数量)的当前状态,实时更新现场温度、湿度;平均温度、湿度等数据以及开关机、风机故障等状态。

 图片关键词

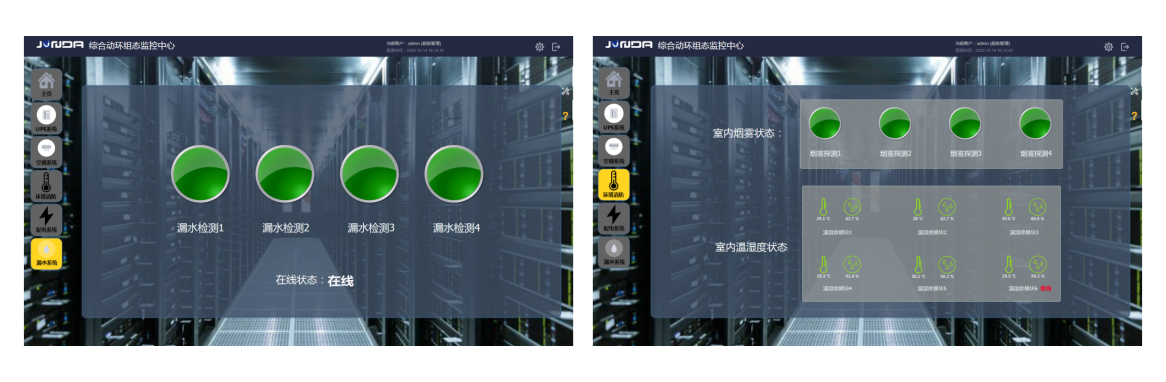

(3)环境消防:室内温湿度、烟雾、漏水等状态

对应的环境消防系统的监控界面能直观的显示所需监测的室内温湿度、漏水、烟感等的状态实时数据、室内烟雾状态。

 图片关键词

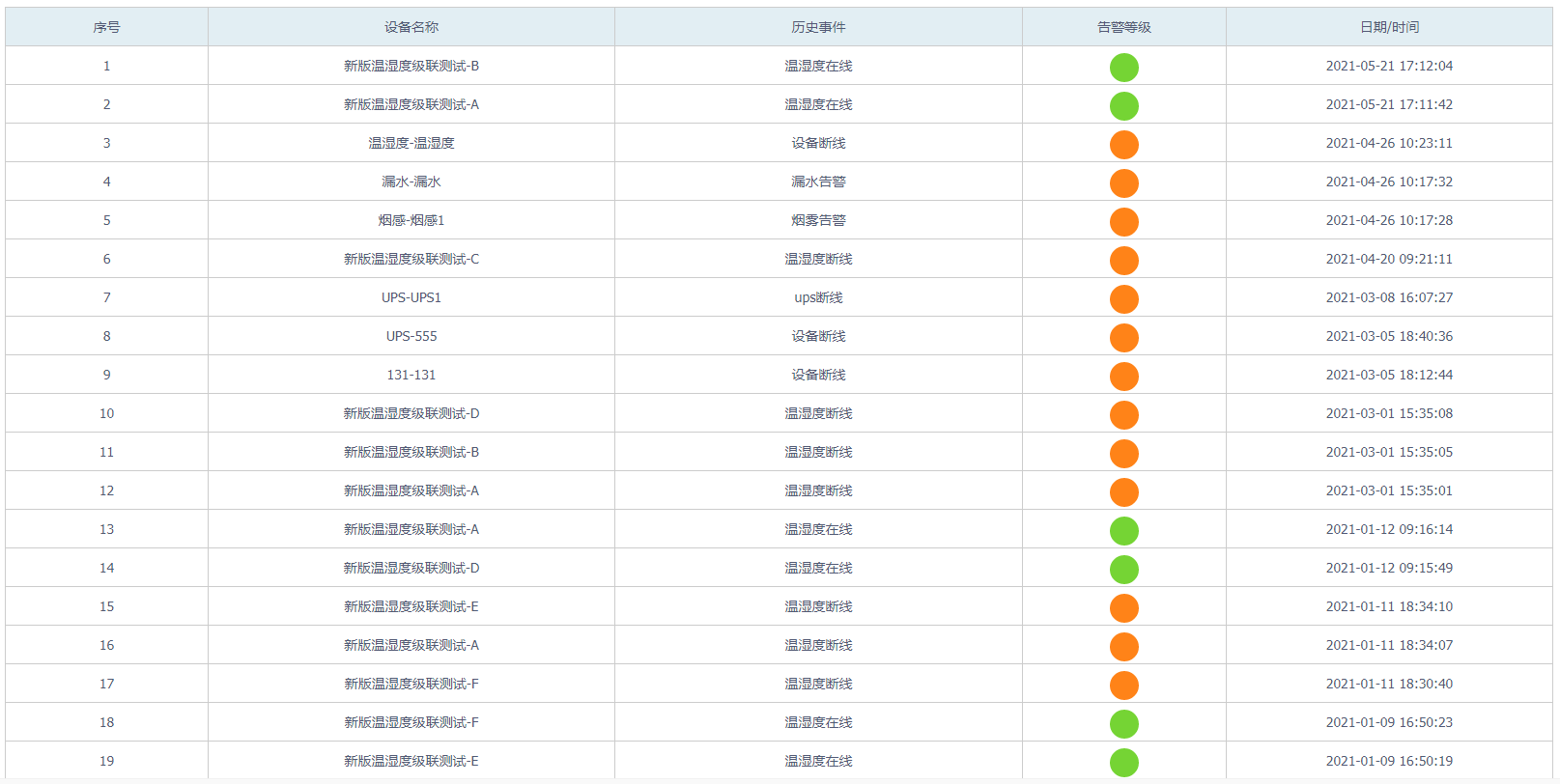

(4)历史记录:记录所有监控项目的历史事件

可保存多台2000条记录,支持导出,供用户参考。

图片关键词


、方案配置:

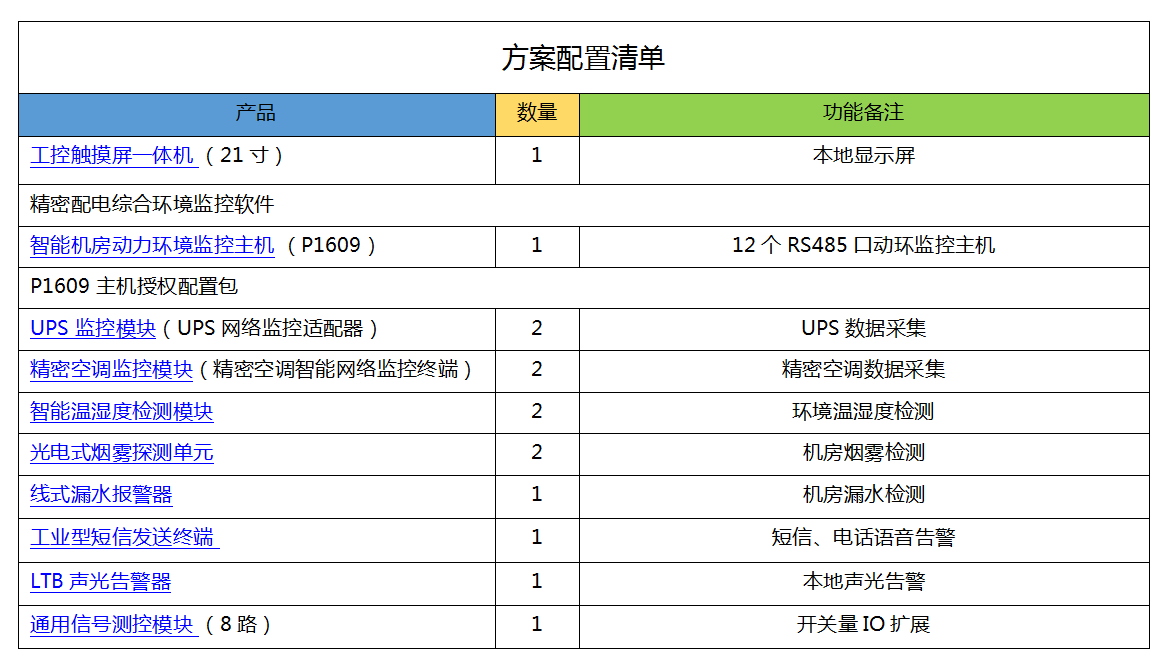

该方案适应于中、小型机房,而中型机房在小型机房的基础上增加IO模块接入更多的烟雾、漏水、温湿度的检测模块数量以及导轨式开关电源,以便来达到用户设备数量多的中型机房的监控需求。

 图片关键词

1、工控触摸屏一体机(21寸)

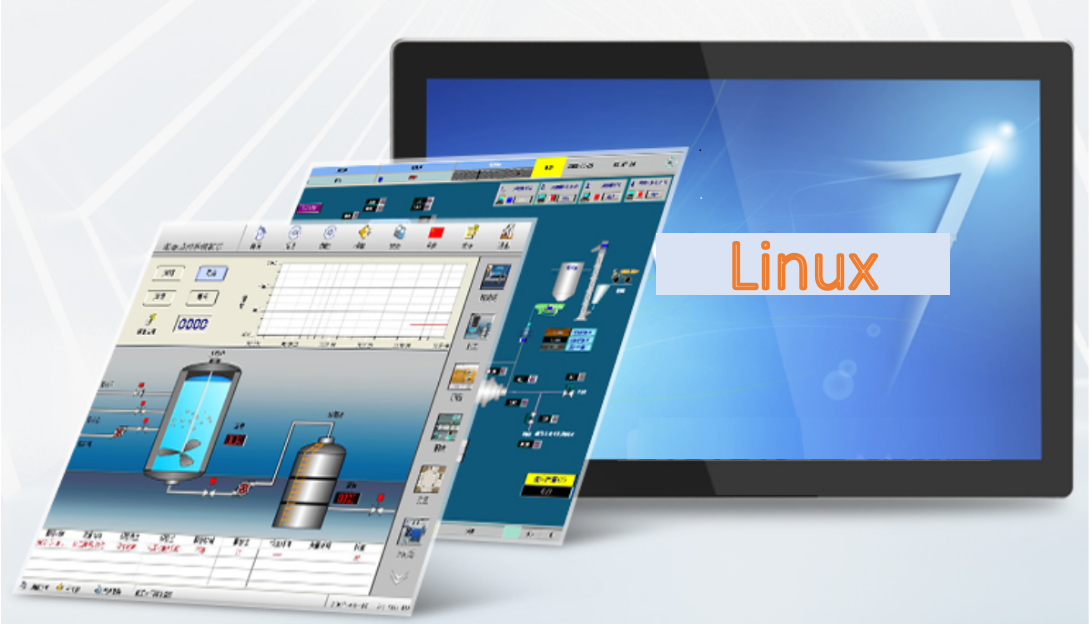

支持Linux操作系统,触摸式操作,分辨率:1920*1080/60Hz,背光寿命可达50000h。

 图片关键词


2、IDG智能机房动力环境监控主机(P1609)

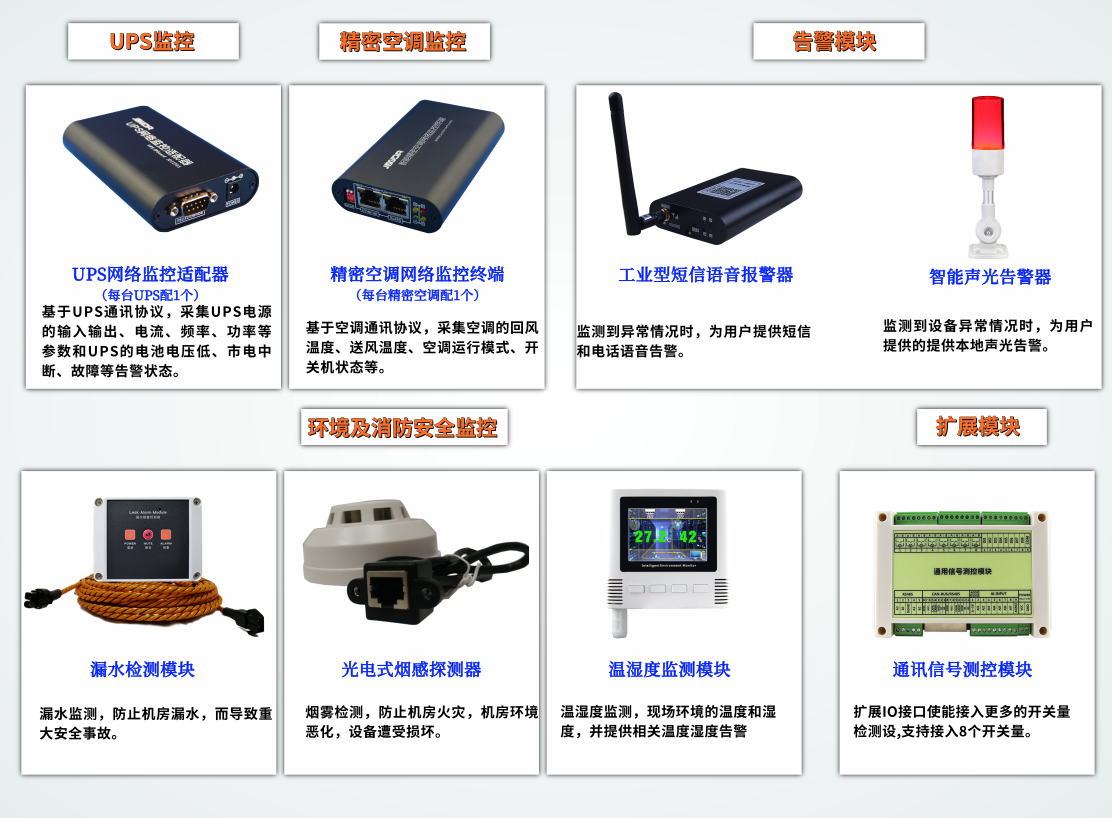

设备功能:监控方案主要设备,负责采集传感器数据,连接告警设备发送告警信号,提供WEB网页和各类的数据接口。

 图片关键词


3、其他监控模块

用户可根据机房设备情况及需求进行灵活应用。

 图片关键词


更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。

图片关键词
