电池巡检丨8组24节蓄电池在线监控系统方案

2020-12-22 10:40:09 竣达技术 145

一、方案背景:

蓄电池作为保障数据中心供电质量和数据安全的最后防线,一旦市电断电,能立即为机房提供稳定可靠的电力。如若没有定期对蓄电池进行均衡充电,使电池一直工作在浮充状态,单体电池的电压和容量出现的不平衡现象没有得到及时处理,容易导致电池损坏。一旦蓄电池出现失效、损坏,极易引起机房断电、设备电力供应不足、服务器宕机等严重情况的发生。

图片关键词

在常见的现象中,电池组的性能下降,常由一两节电池的恶化所致,很难从表面看出,难以定位恶化电池,只能更换整组电池导致造成浪费。而采用传统人工巡检方式工作量大、效率低、费用高,而且人工维护,对人身安全隐患较大,也不能保证对电池组的每一节蓄电池的电压状态能精准测量。


二、解决方案:

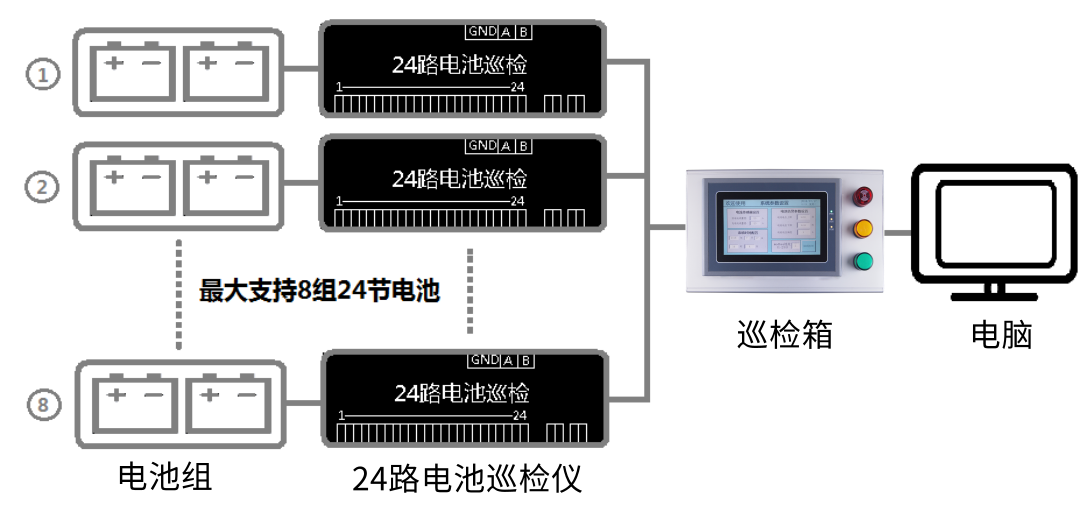

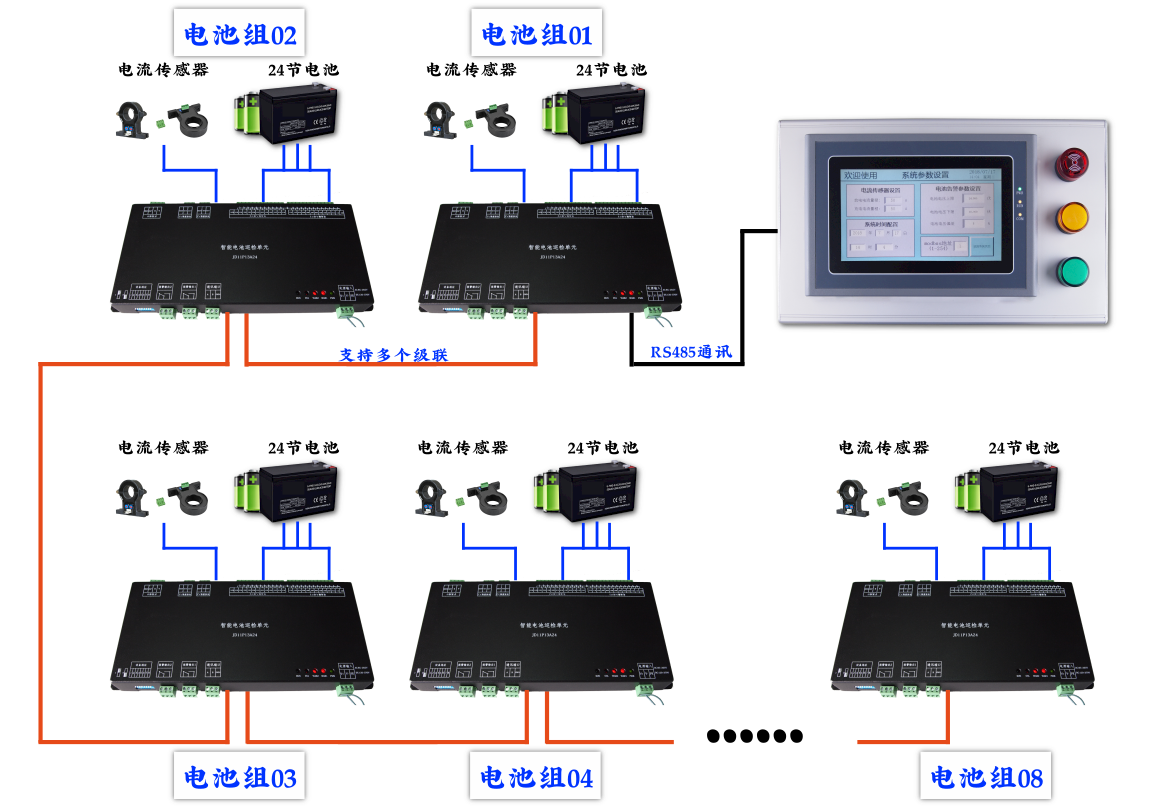

竣达技术针对蓄电池维护工作不到位、电池状态监测难、电池故障发现难、不能及时有效处理故障等问题,可满足多组、多节电池监控而设计的在线式电池监测和管理方案。该方案支持市面上常用的2V、4V、12V等电池,可能完成对电池组电压、电流、单体电池电压等各项参数、状态监测和实时数据显示,并通过监控主机的红、绿、黄三色指示灯分别对应所监控电池组的异常和告警状态的提示,并保存相关的故障记录。

图片关键词


三、功能特点:

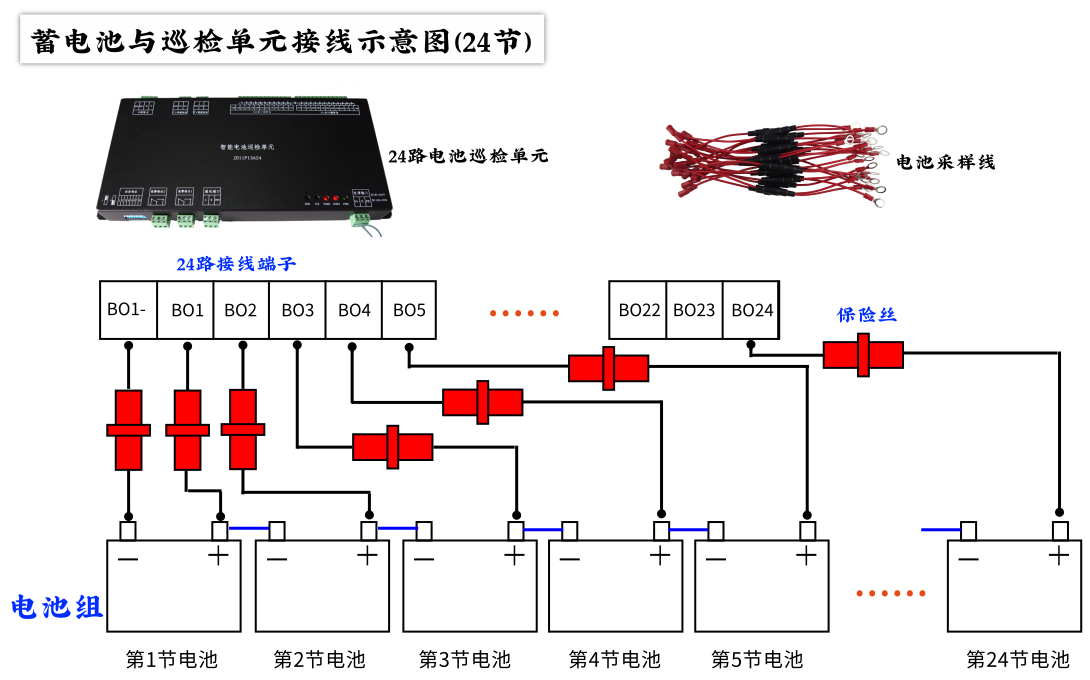

1.安装简单,使用方便,提供完整的配件包含带保险丝的电池采样线和数据线供用户安装配置。

图片关键词


2.标准的Modbus-RTU协议,实时采集和报告电池组电压、单体电池电压等状态参数并以RS485形式输出,通过监控主机(7寸触摸式)实时展示各项参数、告警事件等,用户能直观地了解电池组的状态。

图片关键词

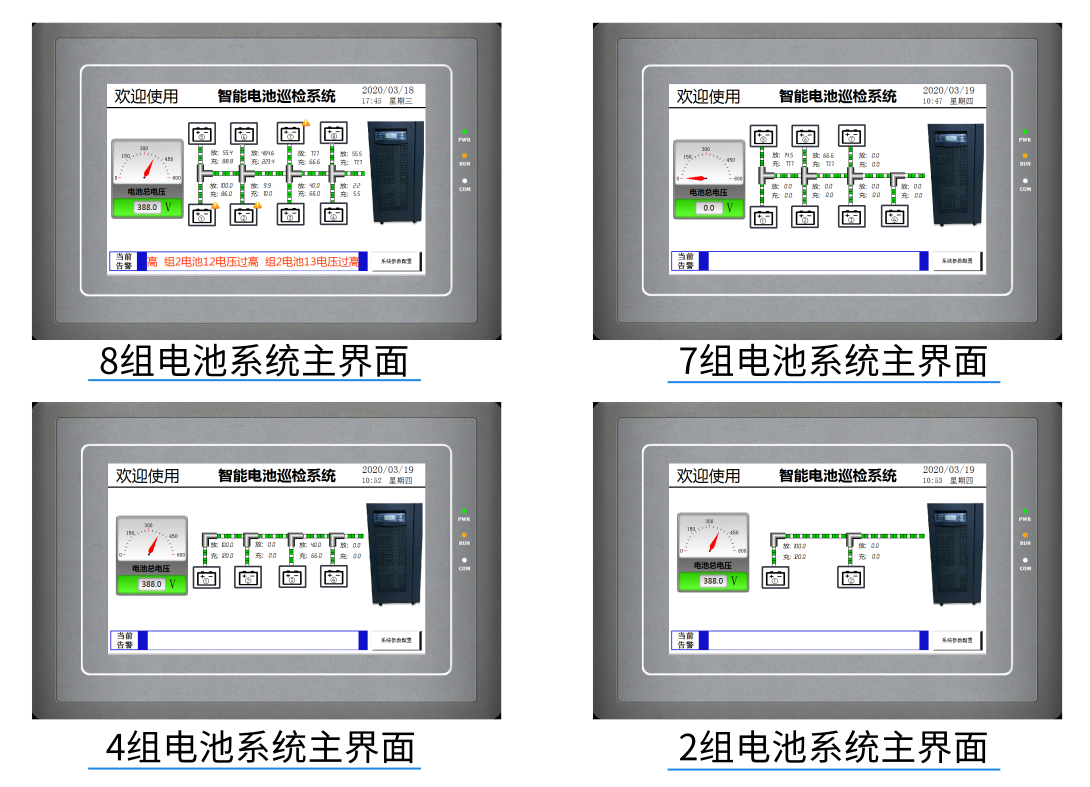

3.可对4组(每组电池节数不超过48节)/8组(每组电池节数不超过24节),多达192节电池同时检测。每组都有对应的界面展示,并采用流动条等元素对电池状态进行表述。

图片关键词

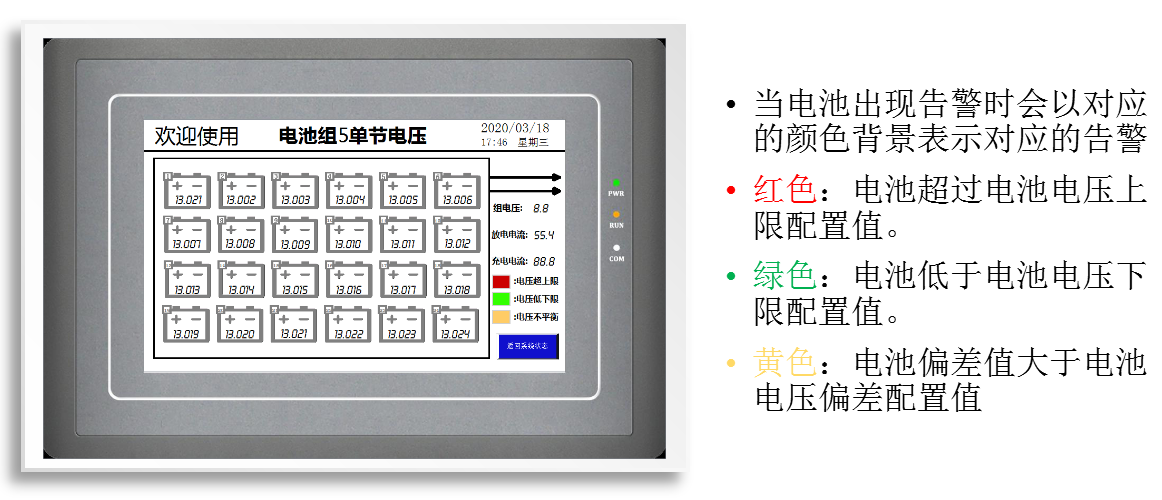

4.可对电池电压超上限/下限、不平衡等告警条件进行设置,到达告警阀值时,竣达电池巡检一体监控主机通过红、绿、黄三色指示灯分别对应异常情况进行告警和状态显示,并在主机界面展示,同时保存相关的故障记录。

图片关键词


四、系统的主要作用:

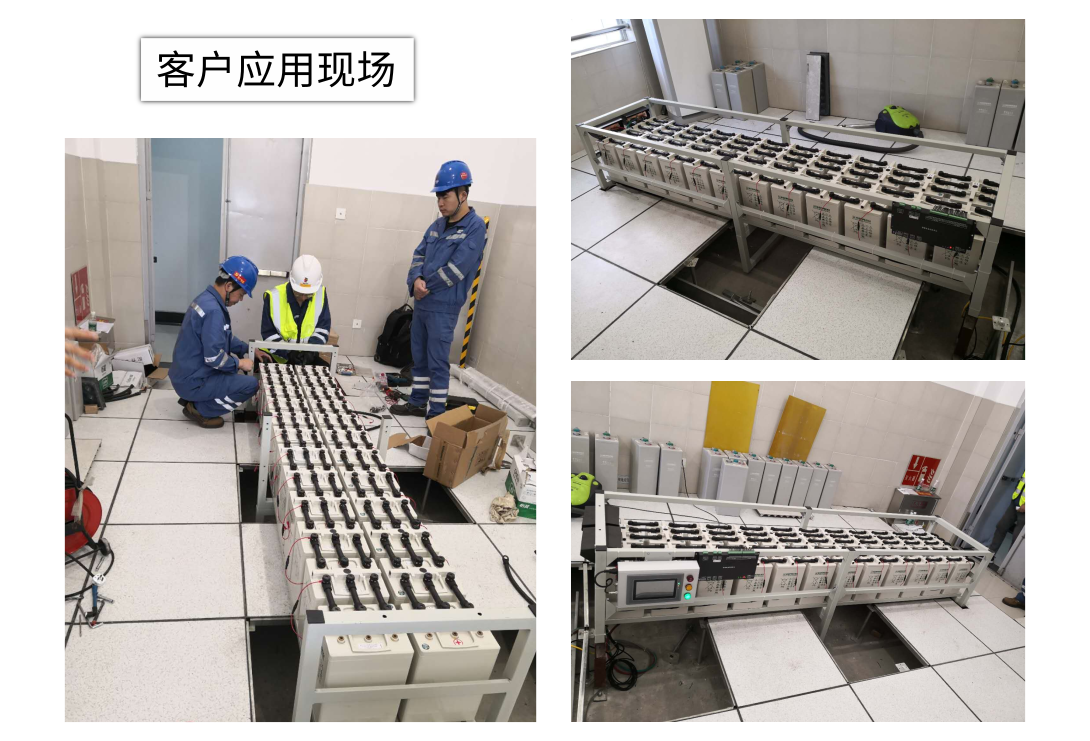

1.预防事故的发生,通过在线监控蓄电池可以提前预警,管理可控。

2.在线24小时监测,测量数据更准确,随时掌握电池状况,减少人工维护量。

3.可提供数据供第三方系统采集,实现远程监控。

4.智能化在线实时监测,无需人工值守,节省大量的人力、物力。

图片关键词


五、方案配置:

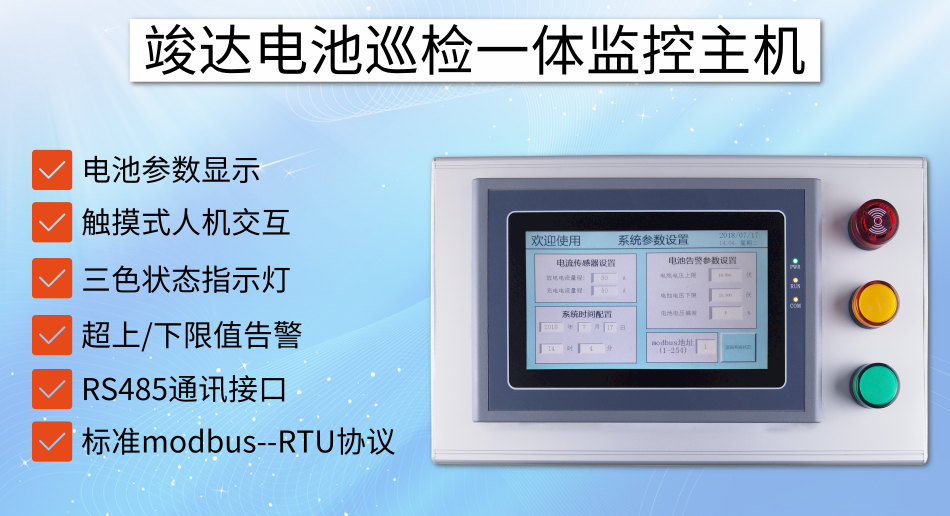

1)竣达电池巡检一体监控主机

采用7寸800*400彩色触摸屏设置,可完成对电池组电压、单体电池电压等各项参数的数据显示,使用红绿黄三色指示灯分别对应电池组的异常和告警状态。

图片关键词


(2)24路智能电池巡检单元:

单个可监测24节电池,主要功能是对串联蓄电池组的单电池电压进行实时在线巡回检测,并智能分析电池的使用状况,根据用户设置不同的上下限、平均偏差自动判断并输出告警。

图片关键词

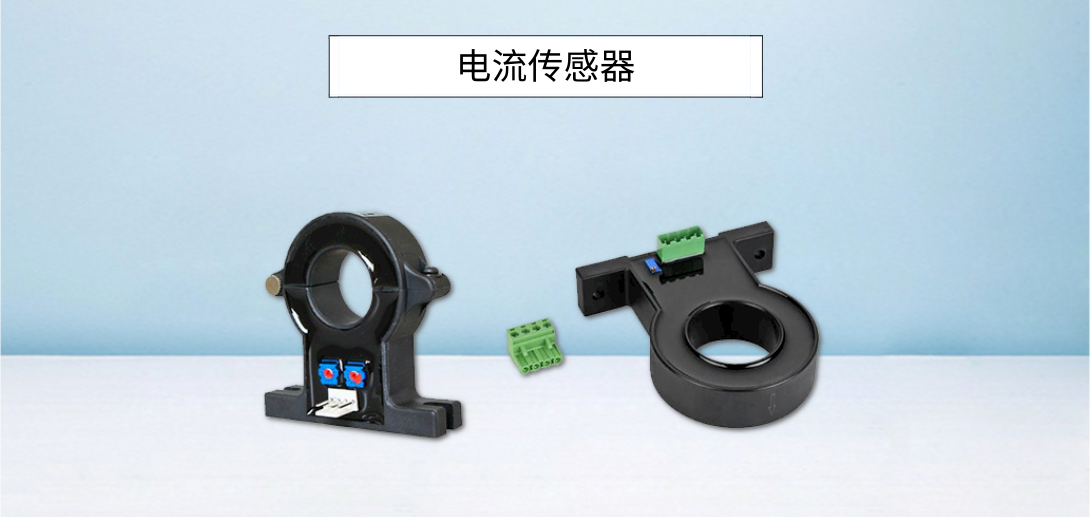

3)电流传感器(每组配2个):

蓄电池电流监测,充放电流分开检测,精确度高。

图片关键词


更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请联系我们,竣达技术为您详细解答。
