工商银行多个自助银行(ATM)小动环集中监控方案

2020-12-29 10:39:41 竣达技术 14

一、方案背景:

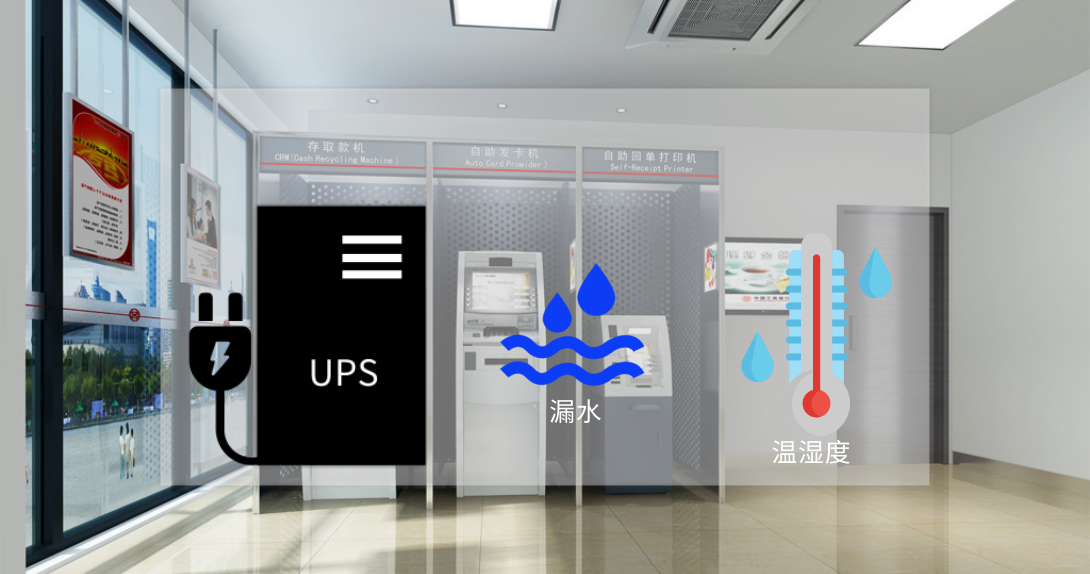

某市工商银行机房负责人通过网络联系到我们,希望能远程集中监控该市ATM中所有自动柜员机的备用电源(UPS)以及环境温湿度、漏水的监测,随时掌握每个ATM网点的UPS及环境温湿度、漏水的运行状态和异常情况告警…

图片关键词


1.1、用户设备概况:

南城区总共21个ATM网点,每个网点都有1台UPS电源,共有21台UPS电源,后续会加入更多ATM网点进行监控。其中首期:

10个网点使用的是易事特EA9020HRT(G4)的UPS电源。

5个网点使用的是山特EA990系列的UPS电源。

6个网点使用的是艾默生ITA30KVA的UPS电源。


1.2、用户要求:

将该区的21ATM网点的UPS及环境温湿度、漏水进行统一集中监控,管理员可远程集中查看所有网点每一台UPS电源及环境温湿度、漏水的实时运行状态,出现市电断电、UPS通讯中断等情况时,第一时间发送告警通知到管理人员,以便及时处理。同时要求,后期能继续增加其他区的ATM网点。


二、用户难题分析:

a.21个网点若分开监控,采用人工巡检的方式,耗时耗力,成本高。

b.市电异常导致电源系统不稳定,影响自动柜员机的正常工作。

c.ATM网点的环境温湿度、漏水出现异常,容易影响其他设备的正常运行。

d.无法掌控每一个网点内的UPS电源实时运行状态,出现异常时,无告警通知。


三、解决方案:

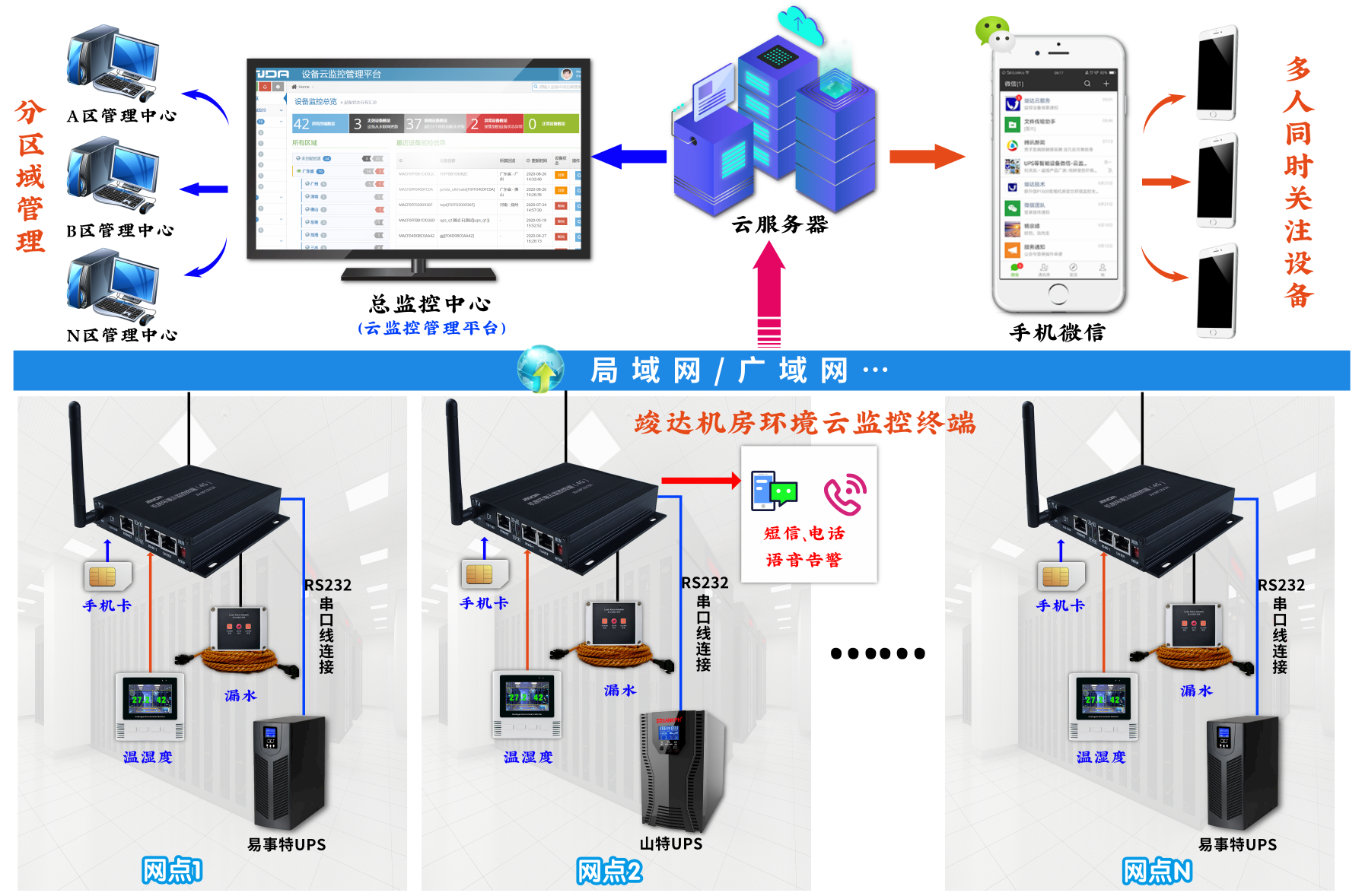

根据用户的要求和设备概况,为保障ATM网点的UPS电源、自助柜员机的高效运维与管理,竣达技术推出了针多个ATM网点UPS电源及环境温湿度、漏水的集中监控管理方案。可实现将多个ATM网点内的UPS电源及环境温湿度、漏水集中在统一的系统平台上进行监控和管理,实时查看每个ATM网点内的每一台UPS电源及环境温湿度、漏水的运行状况。在监测到任何一个网点内的UPS电源、温湿度超上下、漏水出现异常状况时,及时发出告警提示。同时,该方案能后续继续接入其他网点进行监测,无需再重新布局。

图片关键词


三、功能特点:

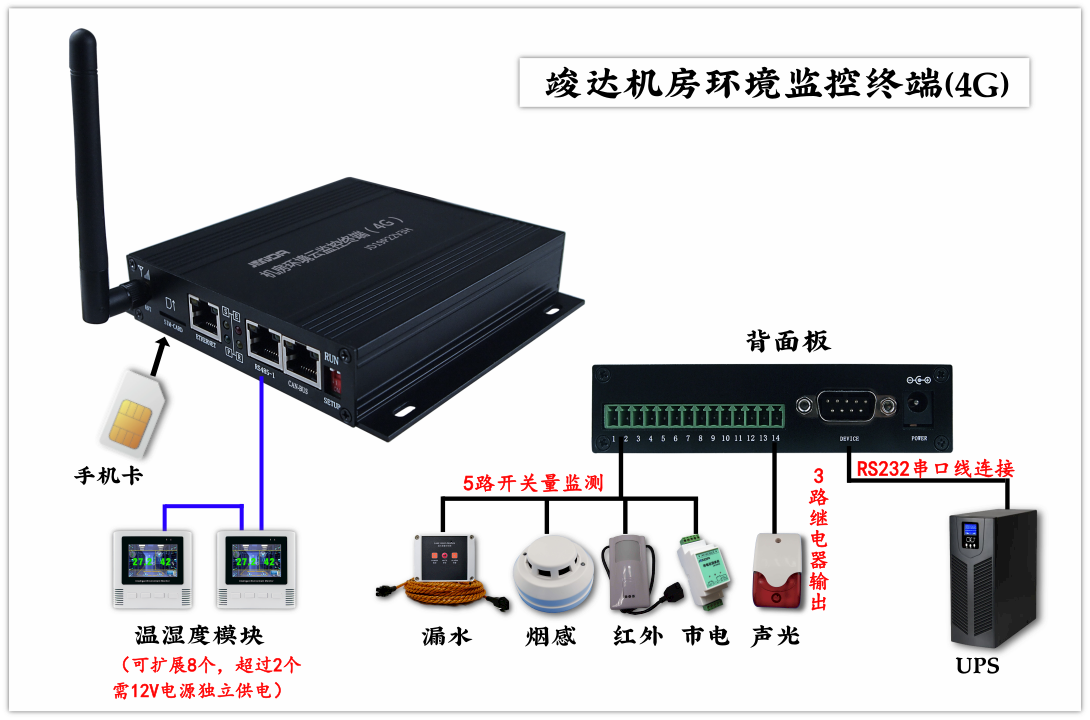

1.一机多用,采用的4G全网通的竣达机房环境云监控终端,支持同时接入1路UPS,支持5路开关量输入检测,3路的远程控制输出接口,扩展8路温湿度模块监测。

图片关键词

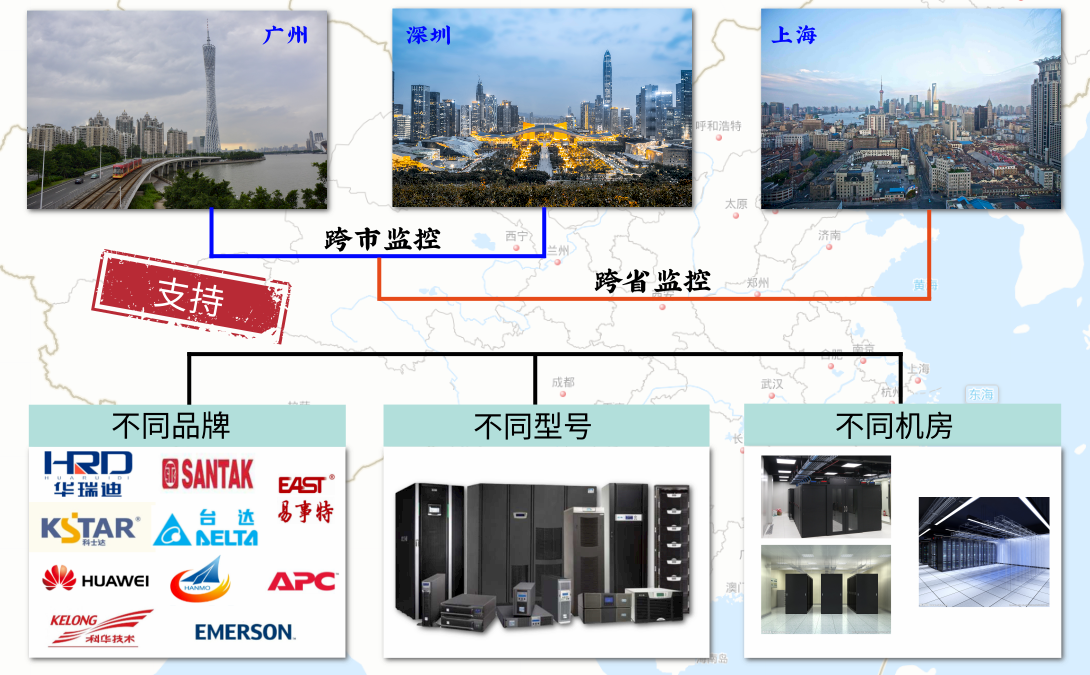

2.支持多网点机房、远距离、数量多、不同品牌的UPS电源同时集中监控和管理。且搭建简单,成本低,能及时发现UPS电源故障问题,及时采取措施,延长UPS电源使用寿命。

图片关键词

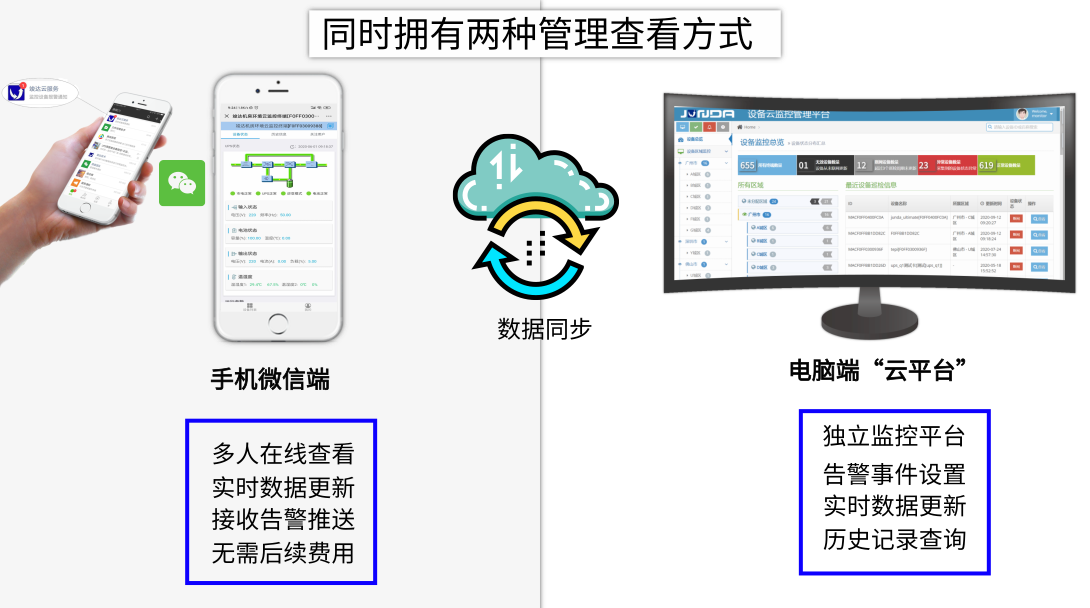

3.同时拥有客户端(手机微信)和服务端(PC端)两种监控管理方式,UPS电源及环境温湿度、漏水实时数据,详细展示。使管理更加方便、智能、信息不易遗漏。

图片关键词

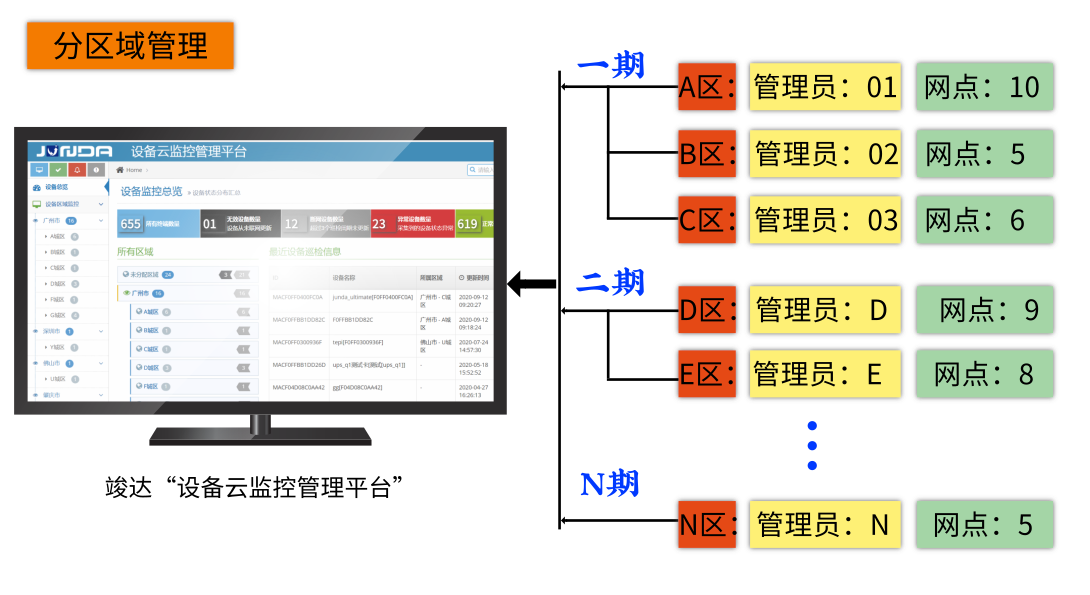

4.分区域管理:总监控中心可将所有的ATM网点划分不同的区域进行分区域管理,并可分配对应的管理员,后续增加的网点能更加轻松。

图片关键词

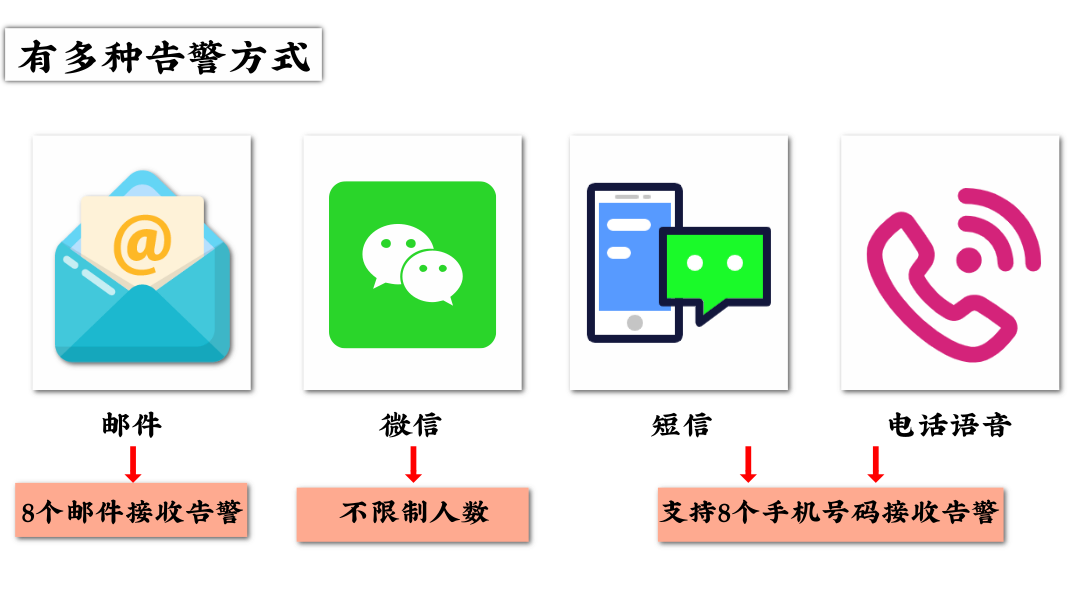

5.当任何一个ATM网点中的UPS出现异常或环境温湿度超过设定阀值时,可通过短信、电话语音、微信等多种告警方式通知相关管理员。

图片关键词


四、方案配置:

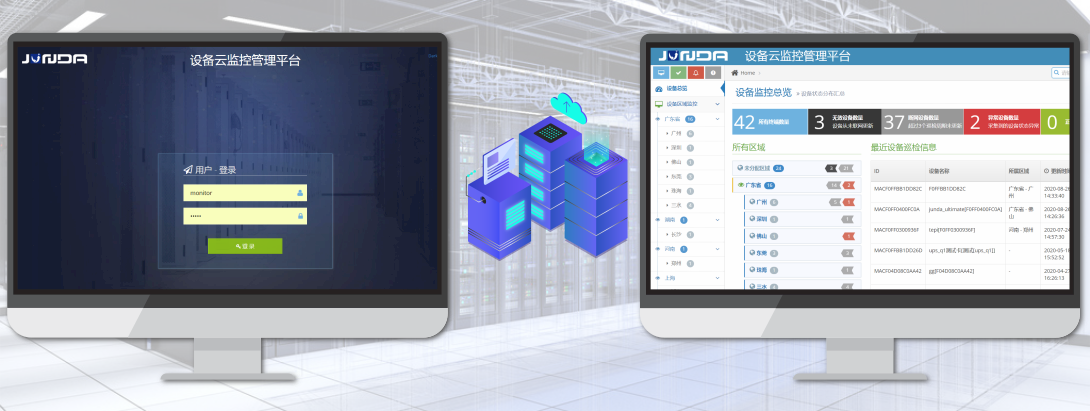

1.竣达“设备云监控管理平台”

竣达“设备云监控管理平台”是针对具有RS232、RS485的设备,通过多样的智能通讯云监控设备,快速将机房智能设备(UPS、蓄电池、精密空调等设备)的运行状态,告警信息上传到云端,从而实现多样化的设备集中运维监控管理。

图片关键词

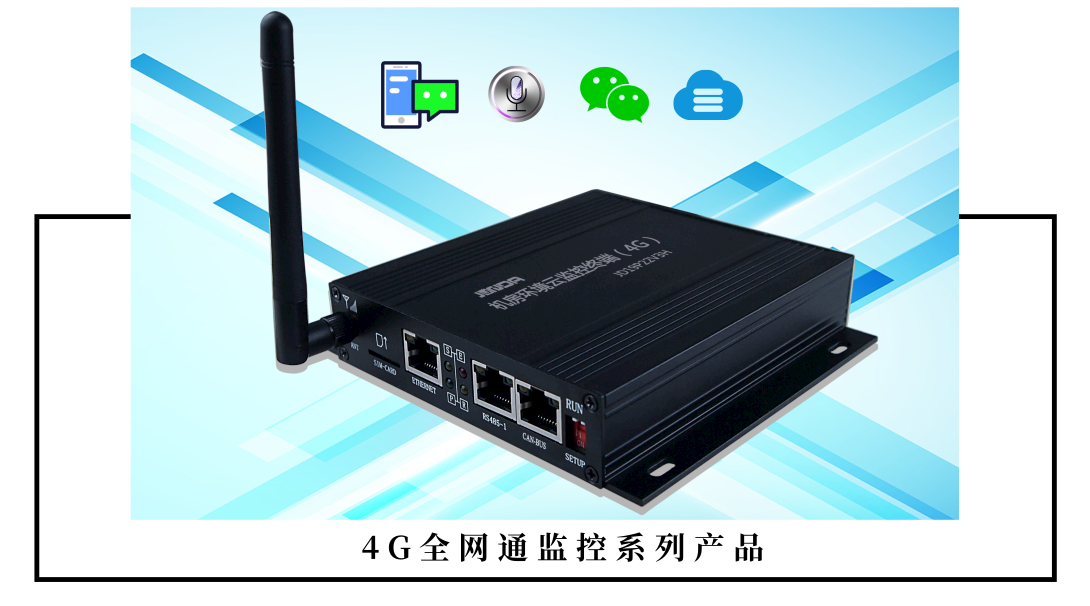

2.竣达机房环境云监控终端(4G)

一款基于UPS机房环境支持4G全网通(电信、移动、联通)的监控产品。可支持监控1路UPS、多达5路的传感器输入接口和3路的远程控制输出接口。并可搭配温湿度检测单元,同时实现对机房内的温湿度进行实时监测。具备WEB网页远程查看各个监控设备(UPS、温湿度、烟感、漏水等)的实时运行状态,并可通过短信、语音、微信等方式给各个已关注设备的用户发送即时的UPS异常告警,例如市电中断,电池电压低等异常情况。也可以通过手机语音、短信、微信等方式主动查询UPS的实时运行状态信息。

图片关键词

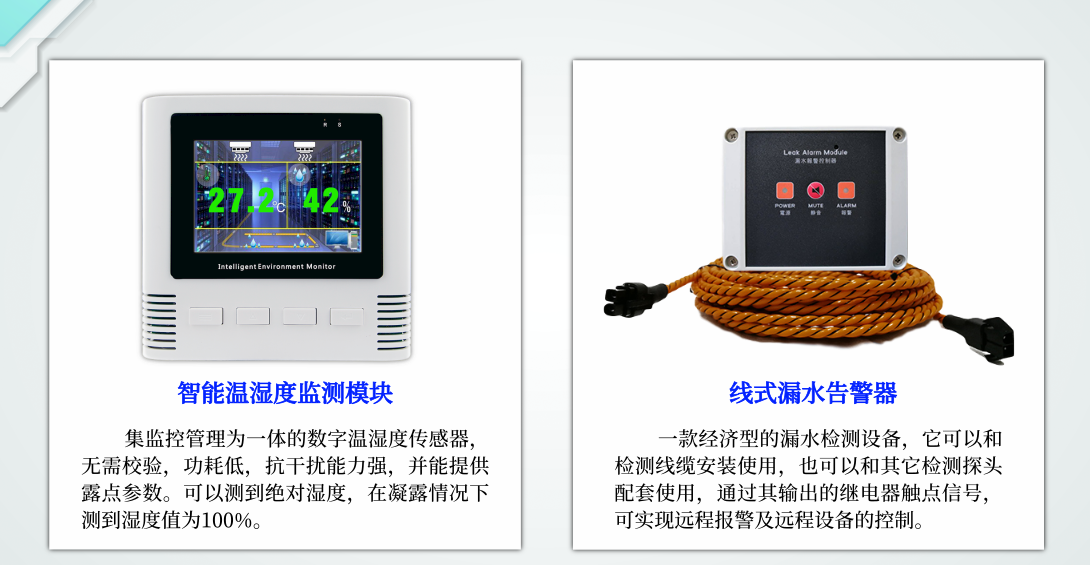

3.机房环境温湿度监测模块和漏水检测告警模块

图片关键词


更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请联系我们,竣达技术为您详细解答。
