某园区3个机房的UPS电源及环境集中监控项目方案

2020-11-24 10:07:34 竣达技术 128

一、方案背景:

东莞某园区负责人通过网络联系到我们,希望能在线集中监控两个机房的UPS电源及环境监测设备,随时掌握每一台UPS电源的实时运行状态及机房环境变化的状况…

图片关键词

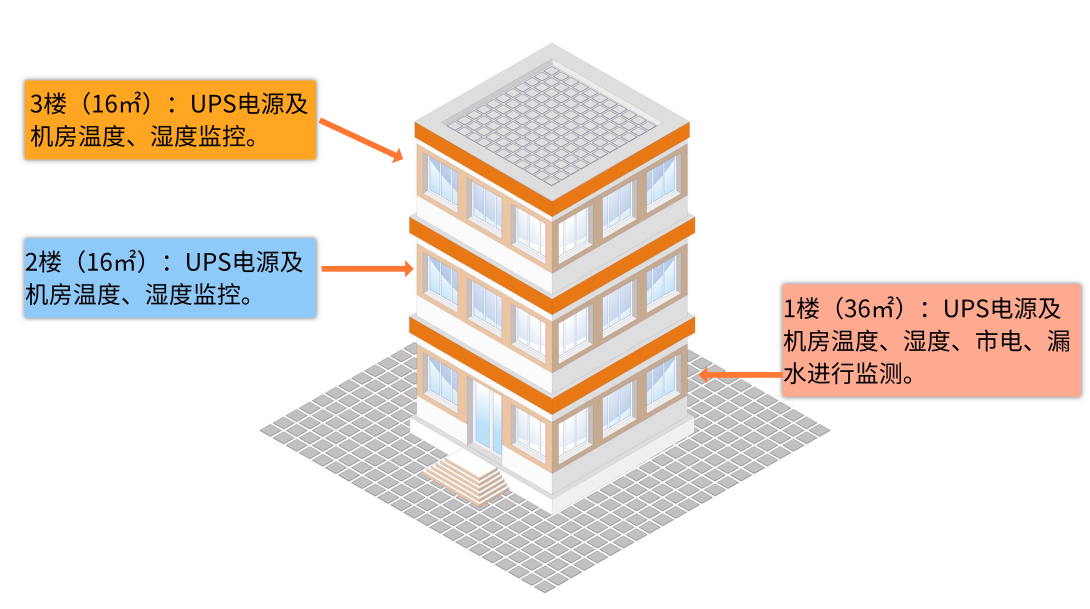

1.1用户设备概况:

一楼机房面积为36㎡,有1台山特ST-30KS的UPS电源;二、三楼机房都为16㎡,各有1台易事特EA8960H的UPS电源。

1.2用户要求

(1)一楼机房的1台UPS及温湿度、市电、漏水进行监测。

(2)二、三楼的UPS电源及温湿度进行监控。

(3)将三个楼层机房所有监测的类目统一集中监控,管理员可在值班监控中心通过电脑端直接查看所监控类目的实时运行状态,出现市电断电、漏水等情况时,第一时间通过电话语音告警、短信等告警方式通知到管理人员及时处理。


二、用户难题分析:

a.3个机房若分开监控,人工巡检耗时耗力,成本高。

b.市电异常导致电源系统不稳定影响设备供电。

c.如若出现漏水等情况,容易损坏设备,消化安全隐患大。

d.无法掌控每一个机房设备实时运行状态,缺少多样化的预警和报警通知,用户不能第一时间得知。


三、解决方案:

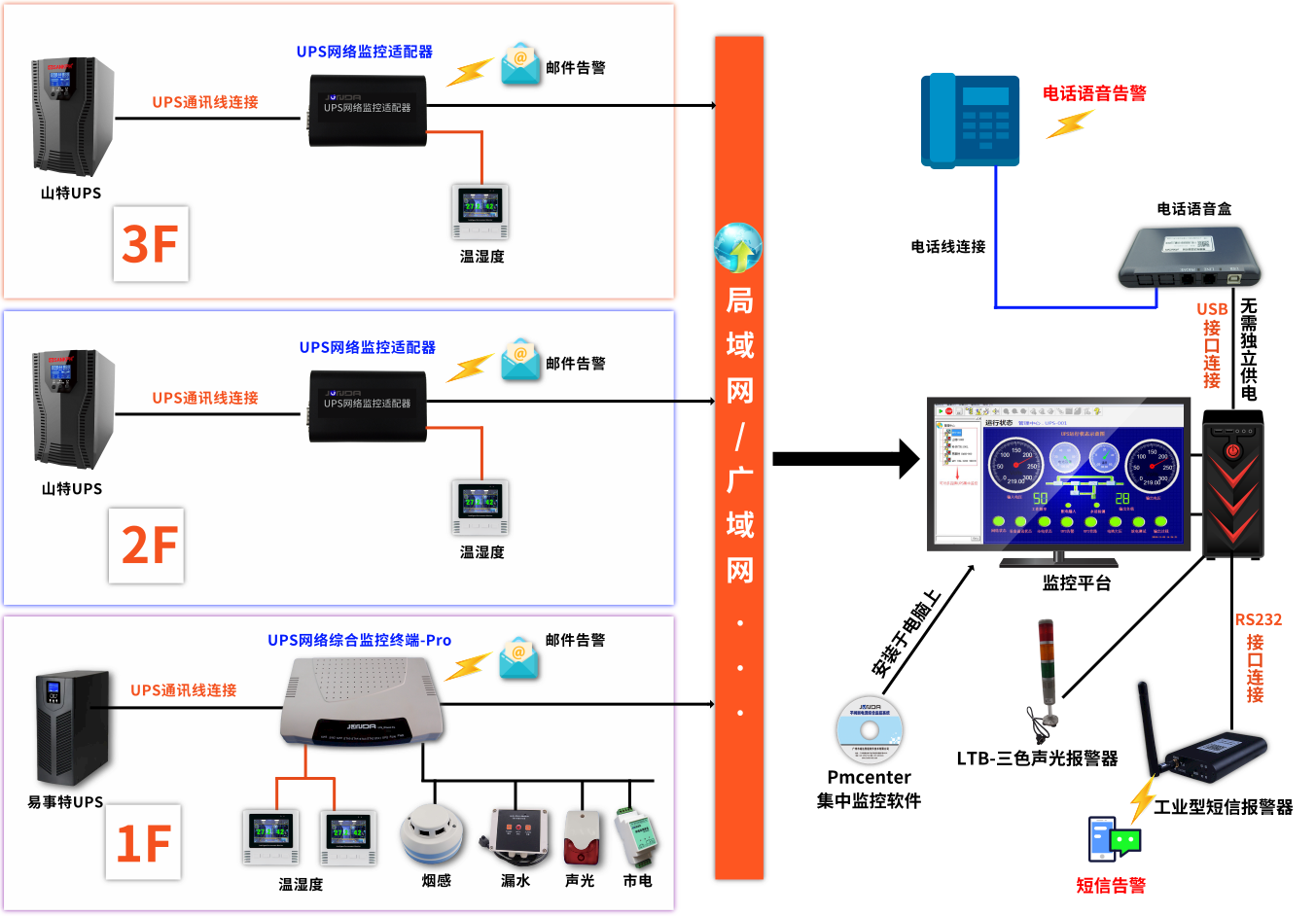

多个机房UPS电源及环境网络集中监控方案是基于UPS电源网络监控的基础上,可以将不同机房内的UPS电源及环境监测类目集中到统一的平台上进行监控和管理。用户可以通过集中监控平台实时查看每一台UPS电源的电压、电流、温度、负载、输入/输出电压、输入/输出频率等实时运行状况以及机房环境温湿度、漏水、烟感等实时状态。监控到UPS电池电压低、市电中断等异常情况时,用户可选择邮件、本地声光、短信、电话语音等告警方式进行告警。

图片关键词


四、功能特点:

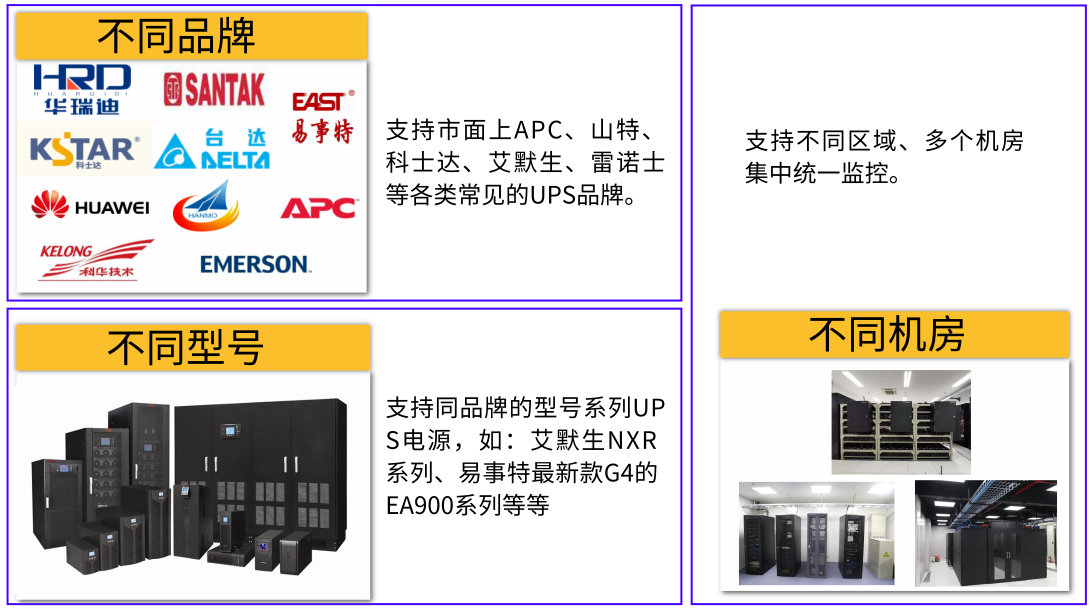

1.支持山特、易事特、科士达等市面绝大多数品牌的单三相UPS电源,实现了不同品牌系列及型号的UPS电源能集中进行监控和管理。

图片关键词

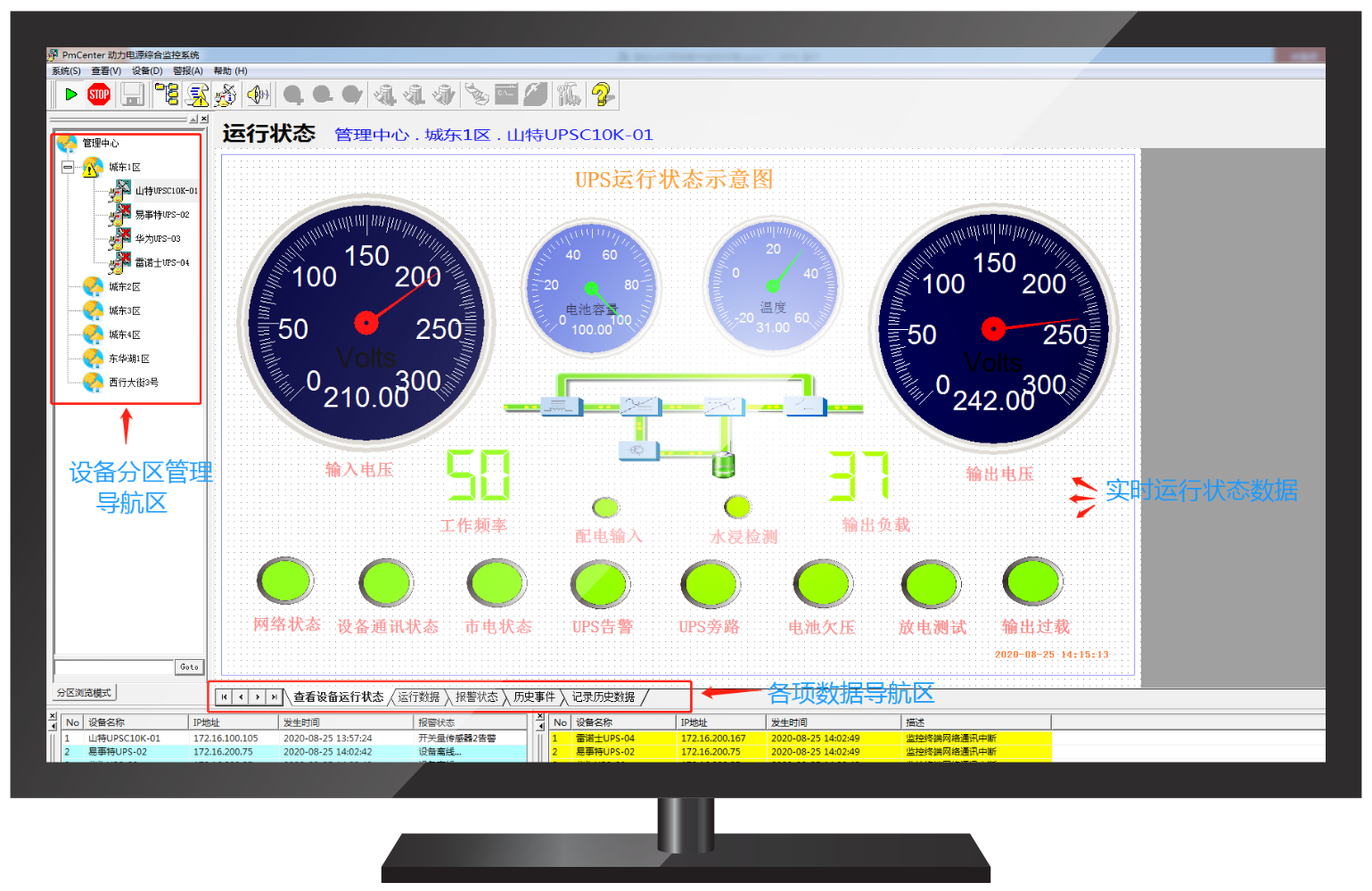

2.随时可通过集中监控平台在线查看各个机房中的UPS输入/输出电压、输入频率、温度、负载、电池电压、电池容量等状态以及环境温湿度、漏水等设备的状态。

图片关键词

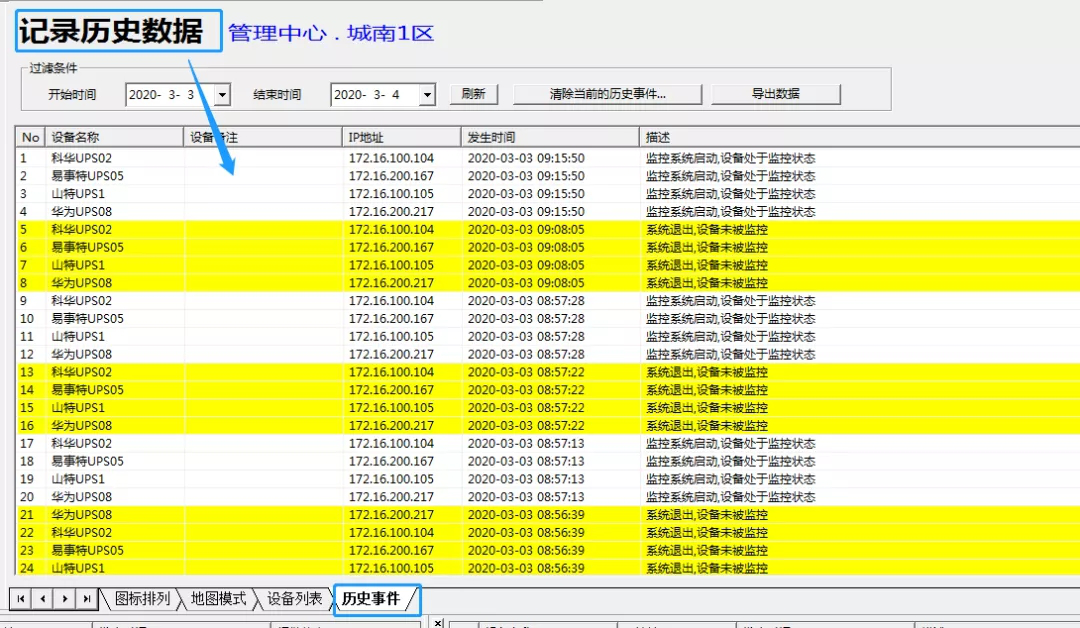

3.所有监控的UPS电源的详细告警信息记录和设备历史记录可查,便于事故分析和处理。

图片关键词

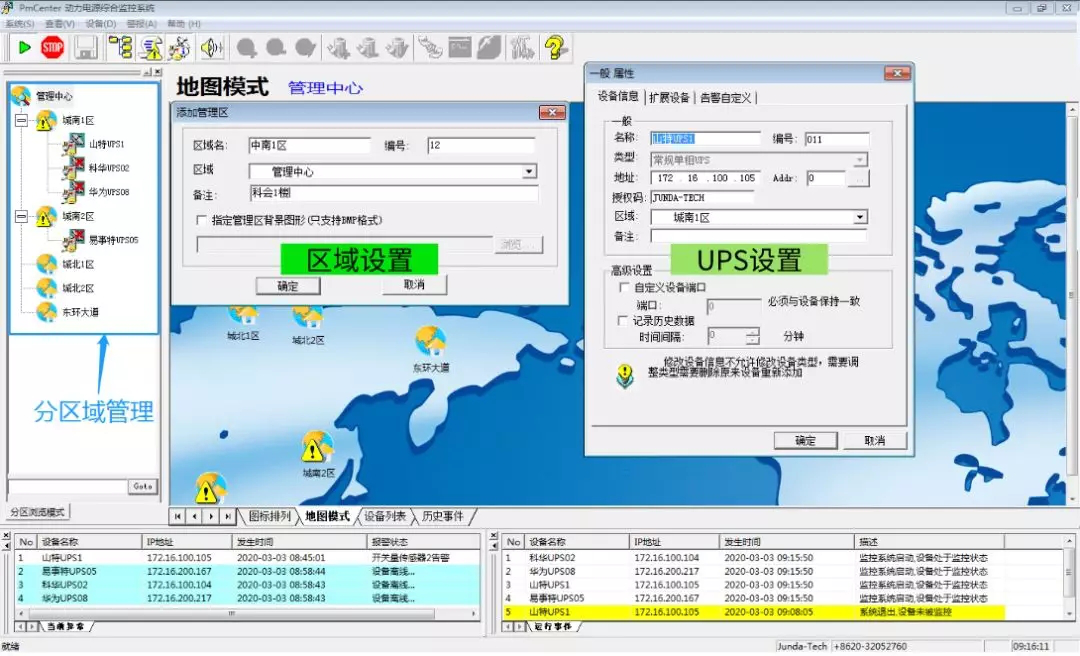

4.可对各个机房内的UPS电源进行分区域管理,更直观的了解每一个机房内UPS电源的运行状况。

图片关键词


5.监控到市电断电、UPS通讯中断等异常情况时,可通过邮件、本地声光、短信、电话语音等告警方式通知用户。

图片关键词


五、方案配置:

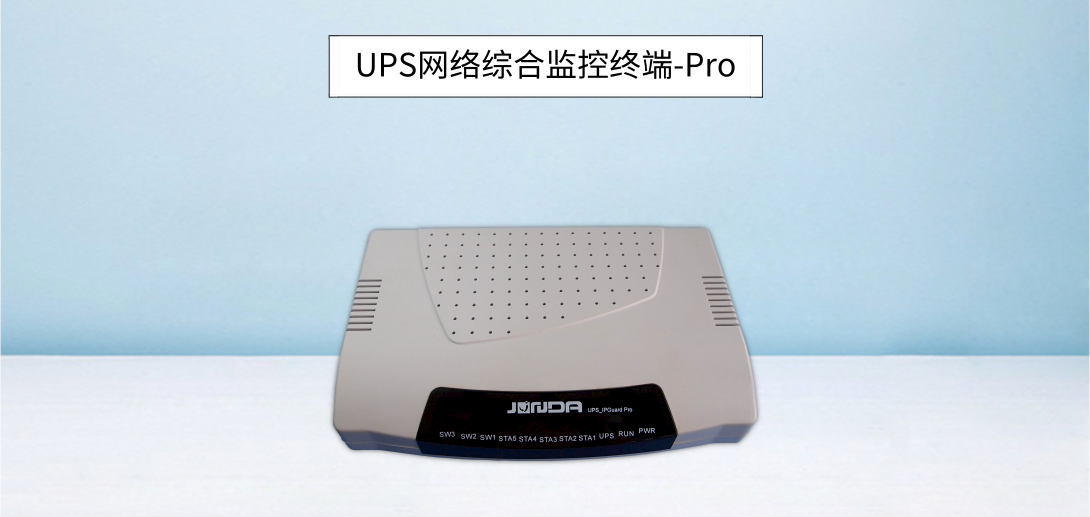

(1)UPS网络综合监控终端-Pro:

一款基于机房的动力环境综合监控设备。可支持监控1路UPS、5路开关量输入检测、扩展多达8路温湿度监测,实现对机房内部的UPS、烟感、漏水、门磁、红外、普通空调遥控等进行集中监控。并具备WEB网页远程监控随时查看和监控机房动力及环境的实时运行状态。出现市电中断,电池电压低等异常情况时,即时通过邮件、SNMP等向用户发送UPS电源、市电、烟感、漏水等设备的异常告警信息。并可扩展本地声光,短信息,电话语音等告警方式,及时对异常事件进行告警。

图片关键词

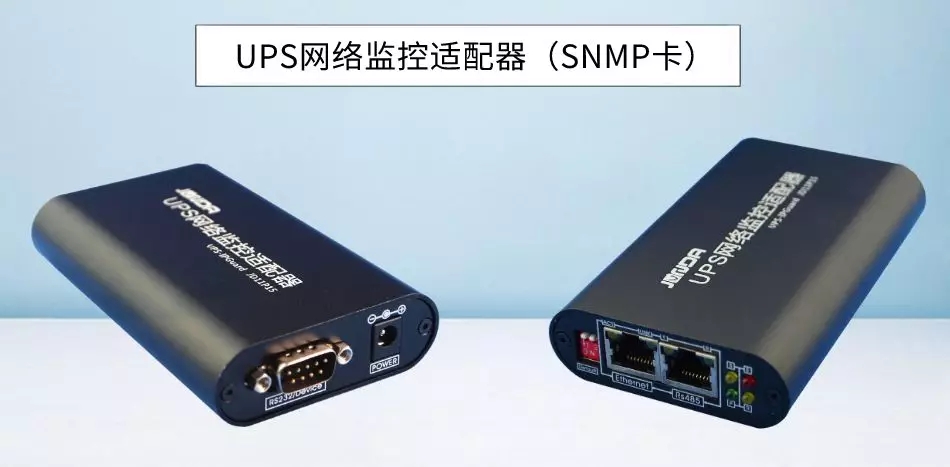

(2)UPS网络监控适配器:

UPS网络监控适配器是一款基于UPS的智能网络监控设备,通过网线连接网络,不间断的采集UPS的运行状态数据,实时分析UPS的运行数据,可以通过WEB、SNMP、CLIENT、TELNET等多种途径供用户了解设备的运行状态!并可支持扩展“环境温湿度采集模块”,实现对机房温度、湿度的监测。并可根据UPS的运行情况,出现异常情况时,及时通过邮件、SNMP-TRAP等方式直接发出告警。

图片关键词


(3)PMcenter集中监控系统:

PMcenter集中监控系统可用于分布式的UPS网络集中监控,通过TCP/IP网络,可以实时跨地域的监控UPS运行状态,及时的发现设备异常,确保UPS供电系统的可靠性。

图片关键词

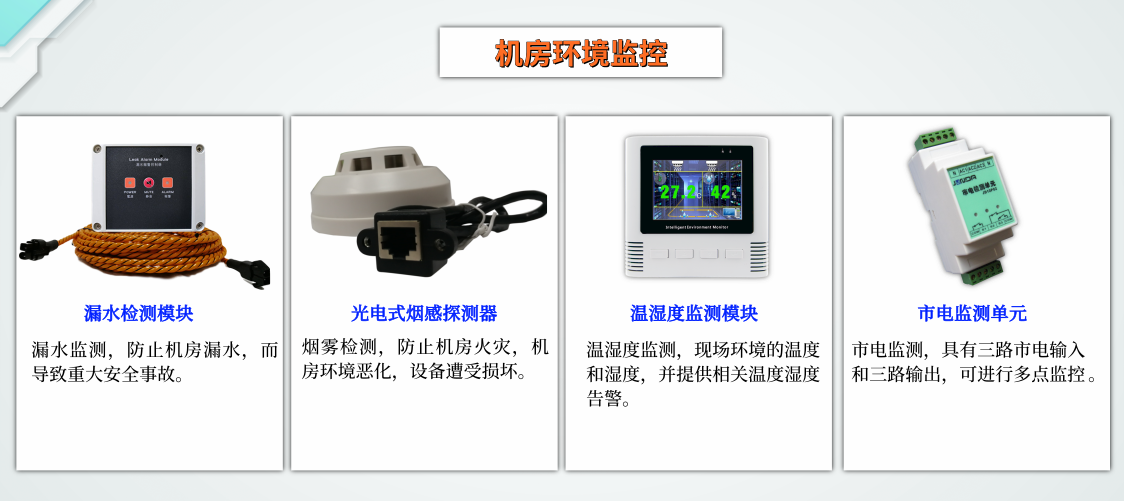

4)环境检测及市电检测模块:

图片关键词

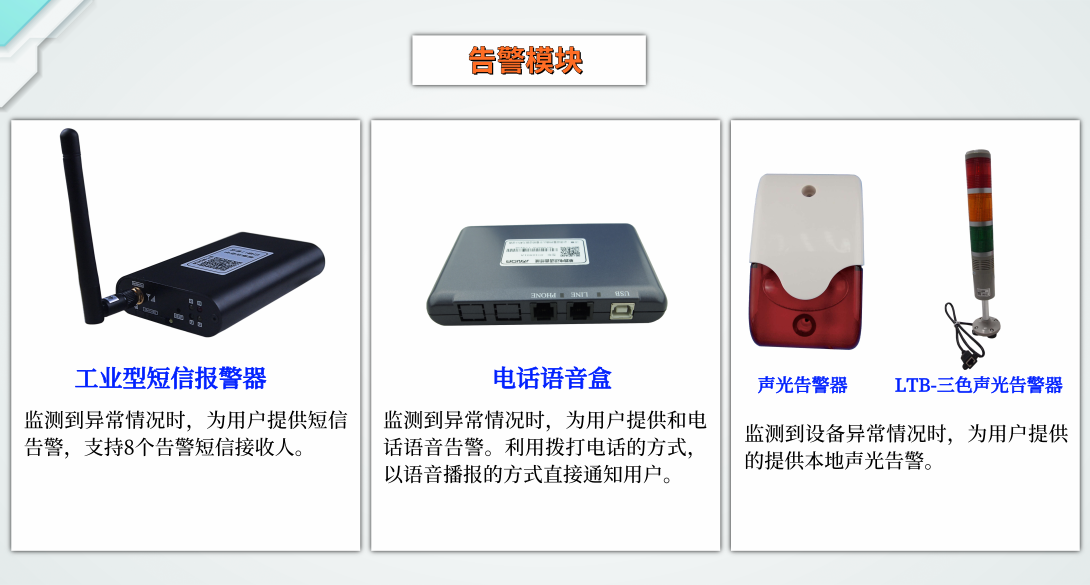

5)异常告警通知模块:

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请联系我们,竣达技术为您详细解答。
