机房动环综合监控21寸触摸屏显示方案

2021-11-11 11:33:25 竣达技术 253

一、方案简介:

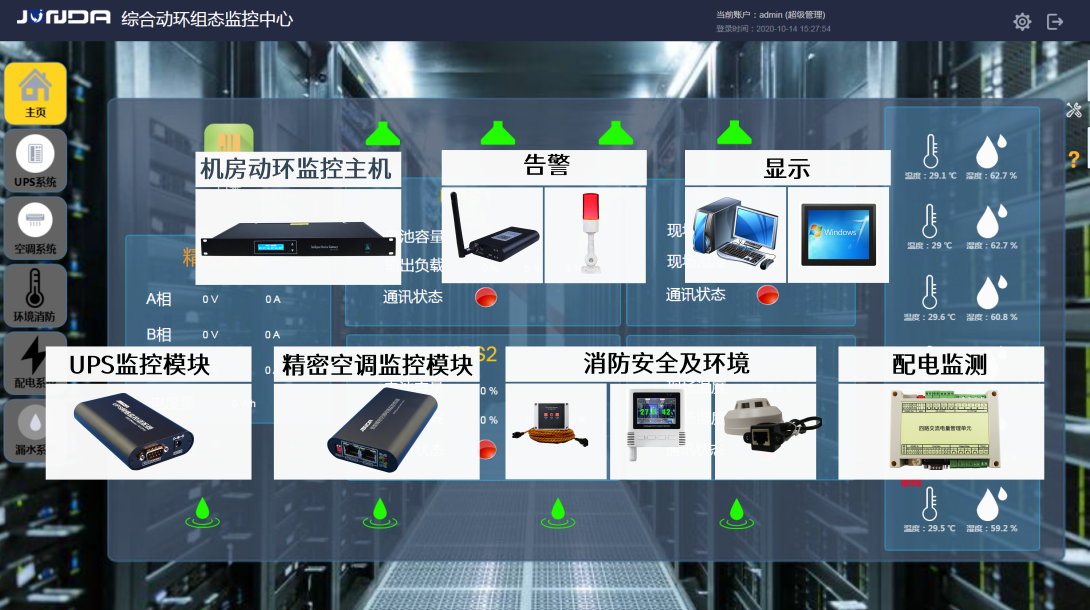

机房动环综合监控21寸触摸屏显示方案是软硬件于一体、以智能动环监控主机为中心,通过使用配套的监测采集设备、告警设备与显示设备来实现机房的动力环境一体化监控方案。采用B/S架构,嵌入式WEB服务与本地21寸触摸屏显示的方式,实时在线查看UPS电源、精密空调、温湿度、烟感、漏水等监控项目的运行状况。同时,包含了告警模块对异常情况进行告警通知。

图片关键词

该方案实现了集中管理、本地实时监控、远程运行管理、故障预警通知、历史数据查询、机房无人值守。而且安装简单,操作便捷,只需要简单的网络配置和接线操作即可进行安装实施,是小型机房动环监控的首选。

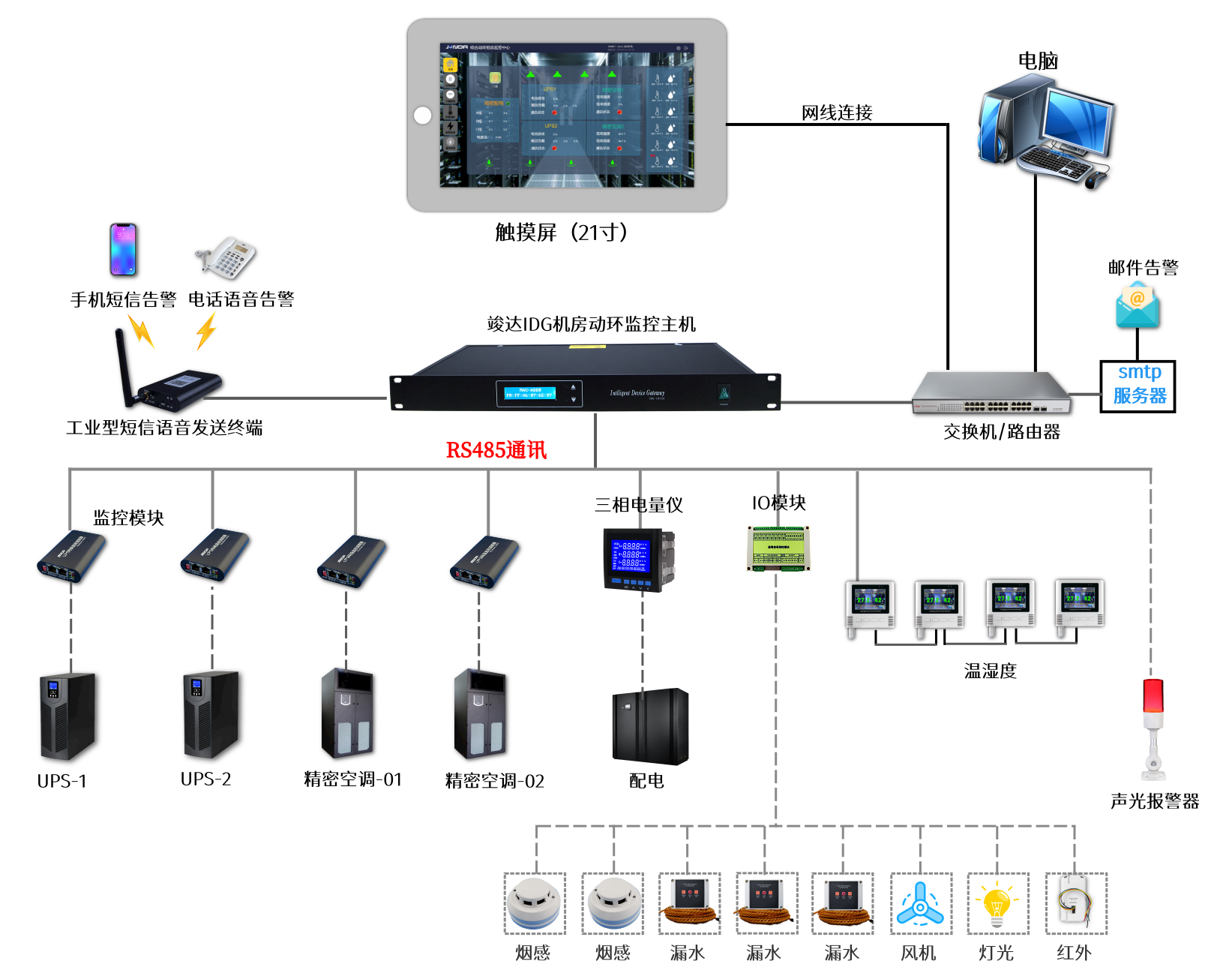

二、应用示意及特点:

图片关键词

动环主机为1U/19寸标准机箱,结构紧凑,适合各种机柜、机箱;采用硬件看门狗电路,永不宕机;安装接线容易,低功耗节能环保。

动环主机支持12路独立隔离的RS485通讯接口,每个接口单独隔离互不干扰;同时每路RS485接口上都保留了1路DC12V隔离电源输出,1路开关量(光耦)输入输出。支持1路标准USB接口,允许用户通过USB接口导出和保存设备的运行数据和告警记录。

动环主机提供Json、snmp、modbusTCP等接口,支持二次开发、OEM。

10/100M以太网Ethernet网络通讯、web界面支持中英繁语言显示。

支持多用户管理权限功能,IE方式浏览和管理,采用B/S架构,方便维护和升级。

支持告警定义配置,用户根据设备的参数自定义告警,也可以根据当前具备的告警内容进行告警发送形式的筛选。

触摸屏采用组态自定义界面,用户可根据自身的需要对触摸屏的显示内容进行自定义的修改。

支持各类型品牌的UPS和精密空调,如有尚未兼容的精密空调和UPS品牌,亦可对其进行协议开发,令监控设备能顺利进行采集。

支持短信、电话语音告警和声光告警,可手动停止当前的声光告警,以此关停声光后,当有新的告警产生时会重新触发声光告警。

触摸屏为21寸的大型显示屏,色彩丰富、显示清晰并内置ubuntu系统,支持组态设置、IP连接跳转功能、历史记录自定义筛选和导出等。


三、监控内容:

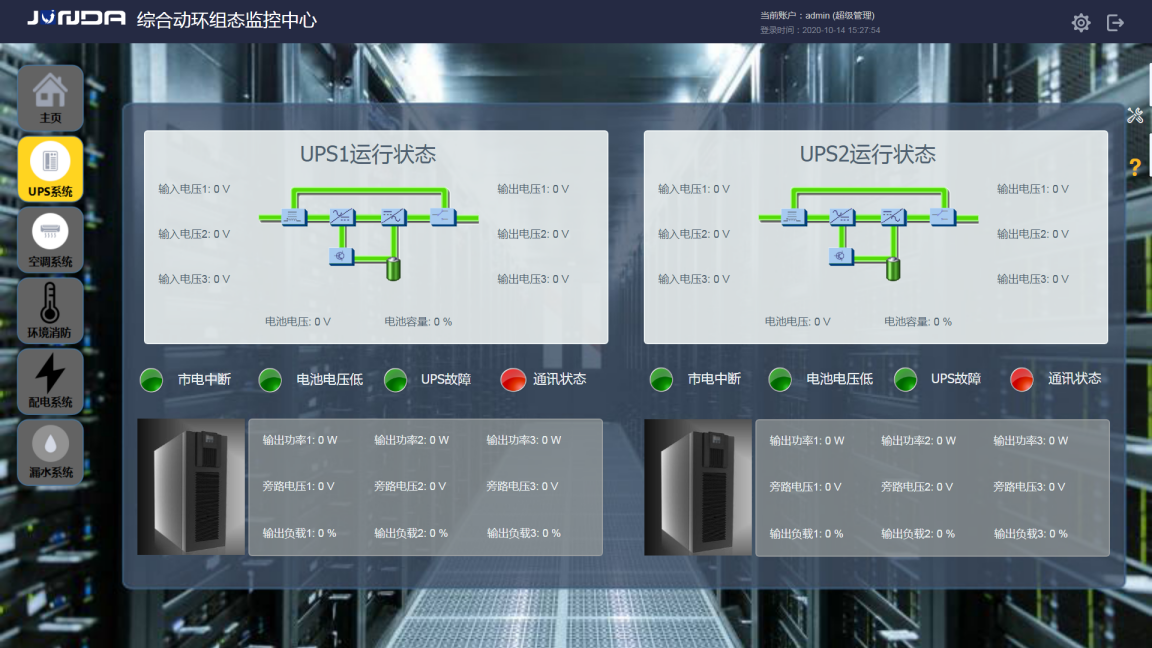

1.UPS监控:对应的UPS系统的监控界面能直观的显示所需监测UPS电源的输入输出、电流、频率、功率等参数和UPS的电池电压低、市电中断、故障等告警状态。

图片关键词

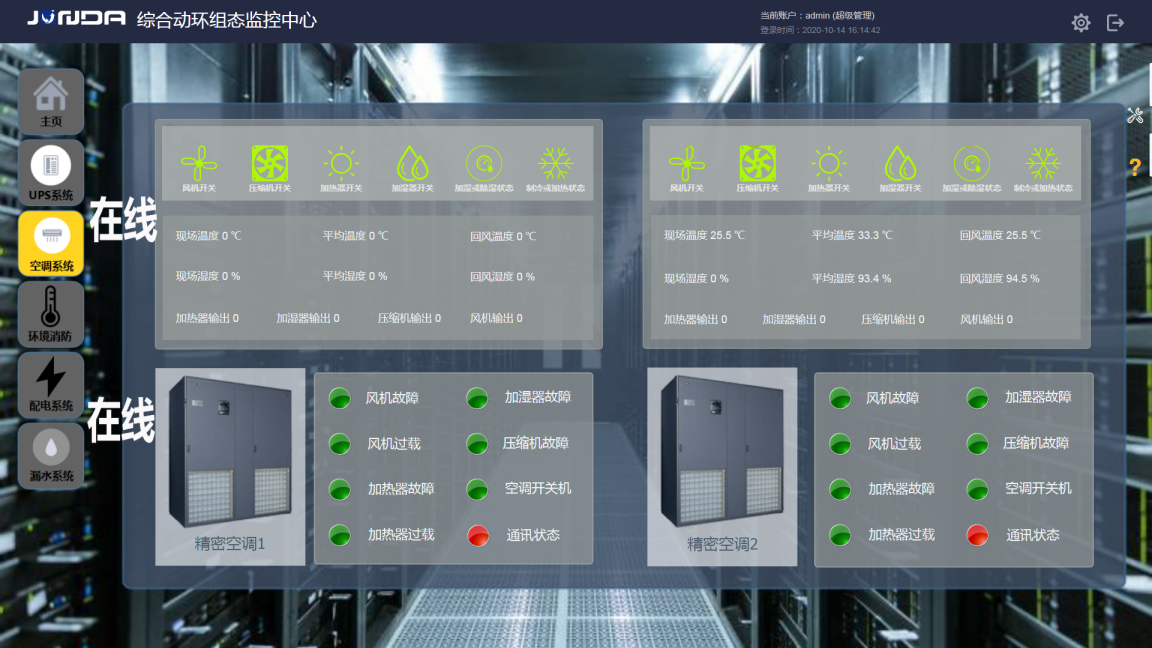

2.精密空调监控:对应的精密空调系统的监控界面能直观的显示所需监测精密空调(数量)的当前状态,实时更新现场温度、湿度;平均温度、湿度等数据以及开关机、风机故障等状态。

图片关键词

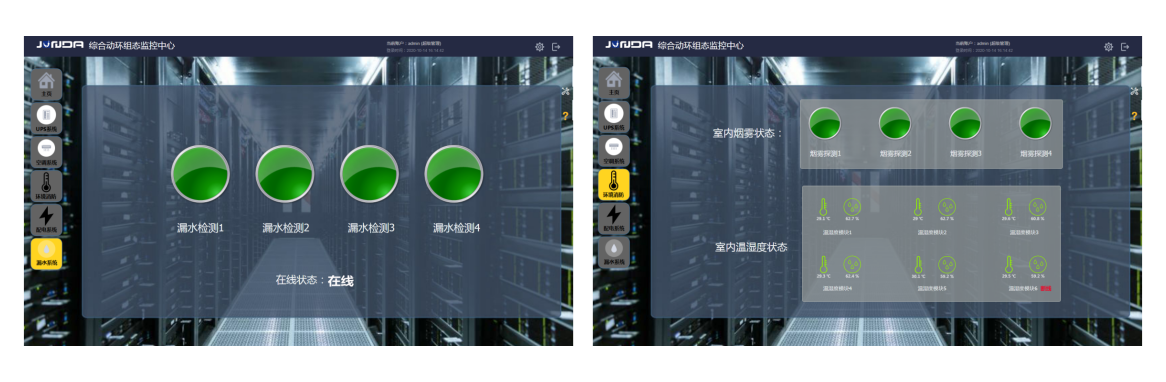

3.环境消防监测:对应的环境消防系统的监控界面能直观的显示所需监测的室内温湿度、漏水、烟感等状态的实时数据、室内烟雾状态。

图片关键词

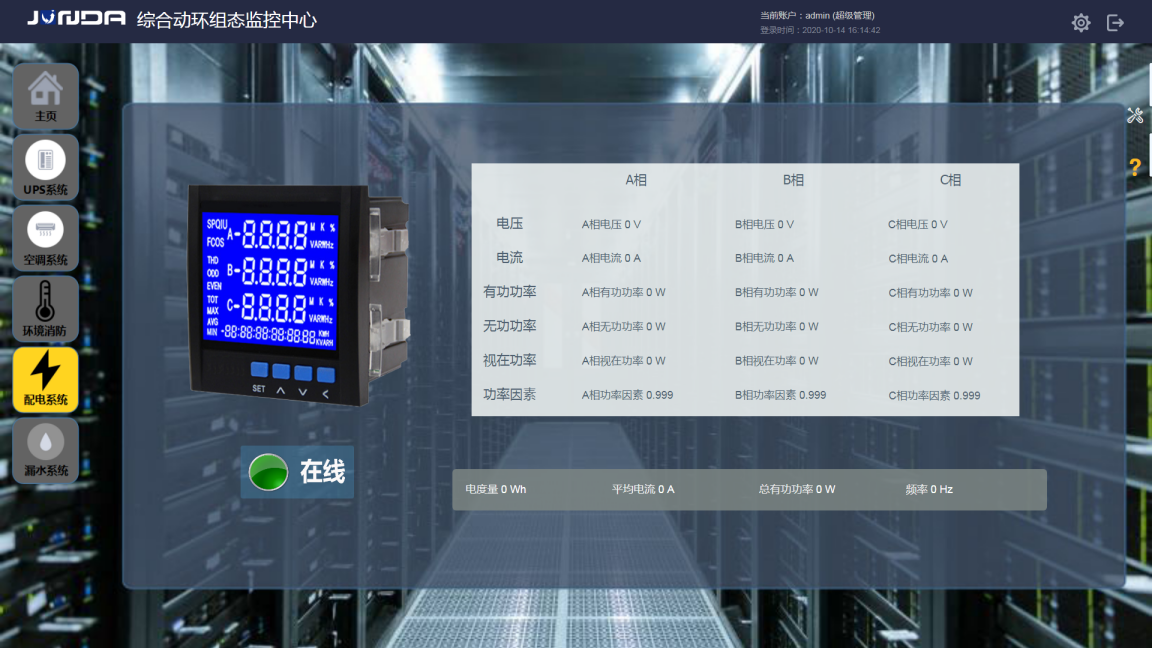

4.配电监测:对应的配电系统的监控界面能直观的配电柜输入的市电电压、电流、频率、功率、功率因数以及检测配电柜输出的开关状态、电压、电流、电度量等数据。

图片关键词

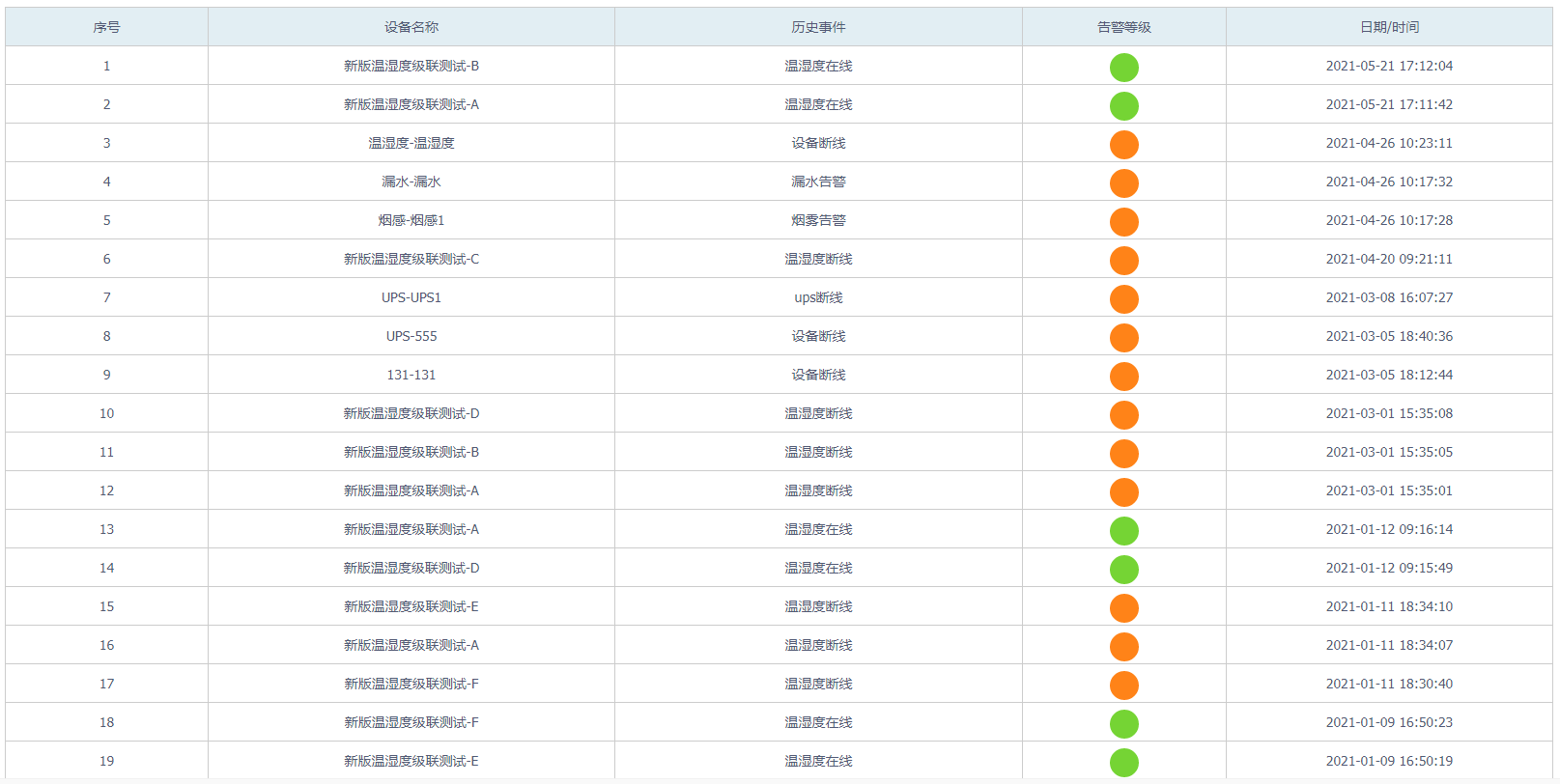

5.历史记录:记录所有监控项目的历史事件,可保存多台2000条记录,支持导出,供用户参考。

图片关键词

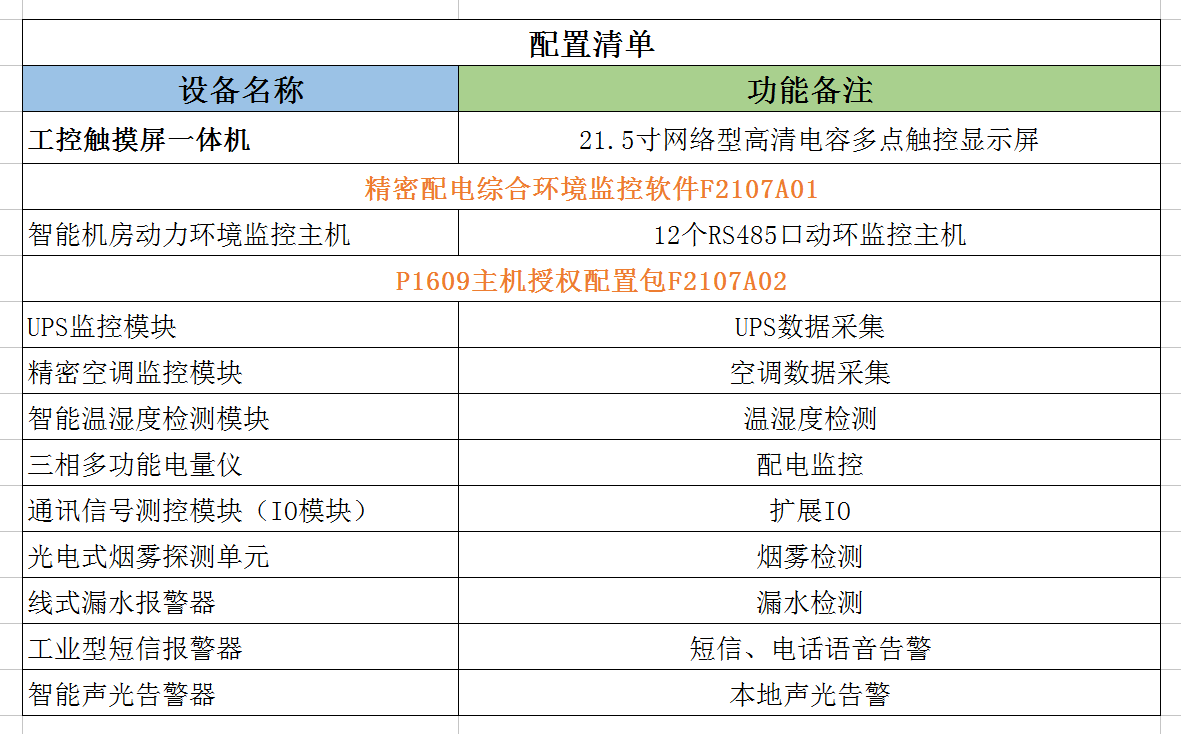

四、方案配置:

该方案的设备配置,可根据用户具体的设备数量及要求灵活配置,也可支持用户提出具体要求进行定制。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
