不同品牌UPS电源modbus通讯总线集中监控

2021-11-09 11:07:33 竣达技术 16

一、应用背景:

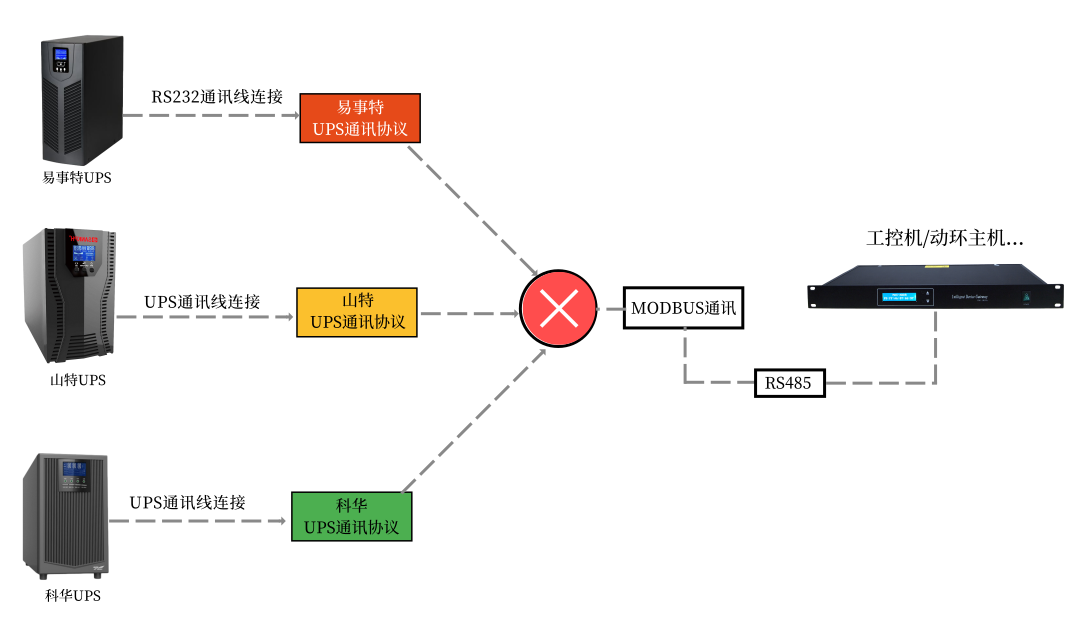

目前很多大型监控系统除了监控主要设备外,还集成动力、环境监控等。通常这样的大型监控系统为了具备良好的兼容性能而采用当前通用的Modbus通讯协议。但是大多品牌的UPS电源的通讯接口都采用自己独特的协议,并且只提供了有限接口(RS232、RS485或以太网络接口),这个造成了集成UPS电源到监控系统的困难。

图片关键词

竣达技术针对各种UPS电源的modbus协议转换器,很好地解决了上述问题。


二、模块简介:

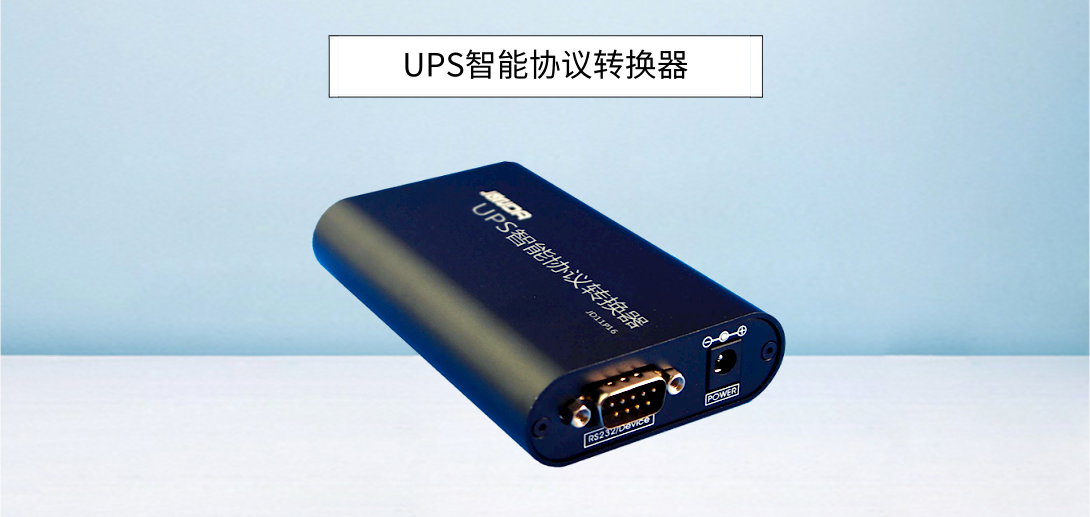

UPS智能协议转换器是可以将不同品牌的UPS电源的通讯协议转换成机房监控中普遍所使用的标准协议MODBUS协议的智能设备,实现单一RS485总线监控多台UPS电源,更可以实现机房动力环境的综合监控。可应用于数据中心、电力系统自动化、工业监控、交通管理、教育、气象等各种部门的UPS机房中心。

图片关键词


三、技术特性:

1.设备RS232串口为标准的DB9接口,适应大多数UPS串口连接。

2.宽电源的输入范围,支持DC 9V-24V 供电。

3.体积小,重量轻,功耗小,占用空间小,安装方便。

4.全天24小时不间断监测,适合各种无人值守的监控场合。

5.支持市面上多数品牌的UPS协议,接受厂家定制协议。

6.按照标准通用的modbus RTU协议输出数据,并提供对应的通讯协议,符合RS485的各项通讯标准。

7.支持通过网络使用modbusTCP读取。


四、应用方案:

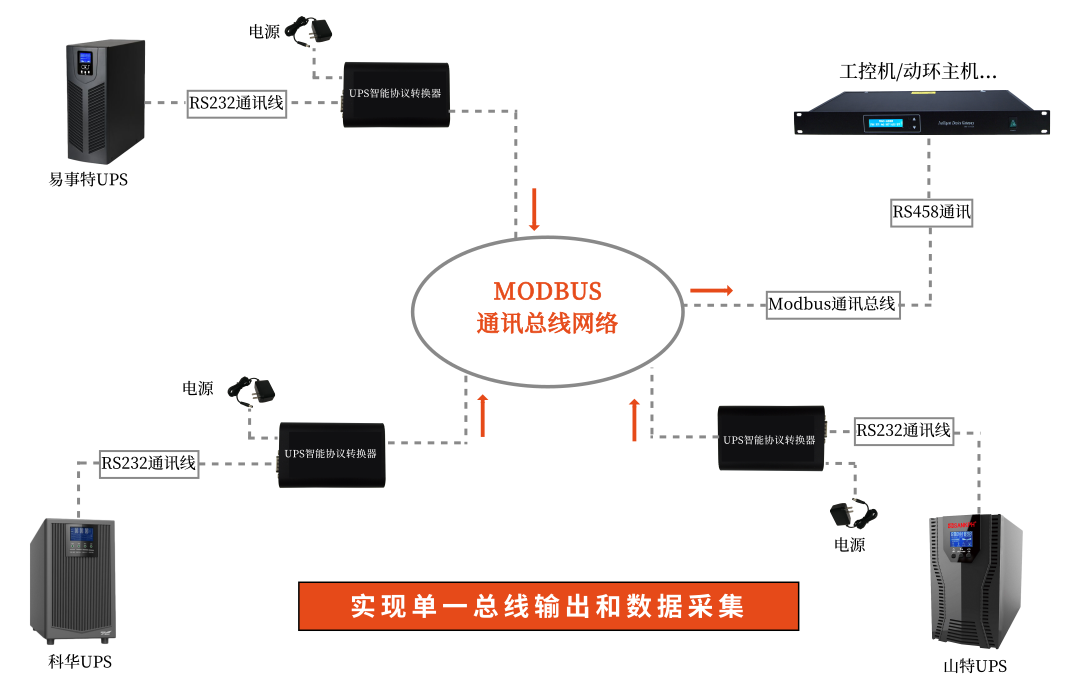

前端通过UPS电源连接UPS智能协议转换器,即可将不同品牌的UPS电源各自的通讯协议转换成机房监控中普遍所使用的标准的MODBUS协议。同时UPS智能协议转换器具备RS485通讯接口,使用户能轻松接入到上位机/动环主机,从而实现单一总线、不同品牌、协议的UPS在线集中监控。满足用户在线通过各类动环监控系统实时查看每一台UPS电源的实时运行状态的要求。

图片关键词

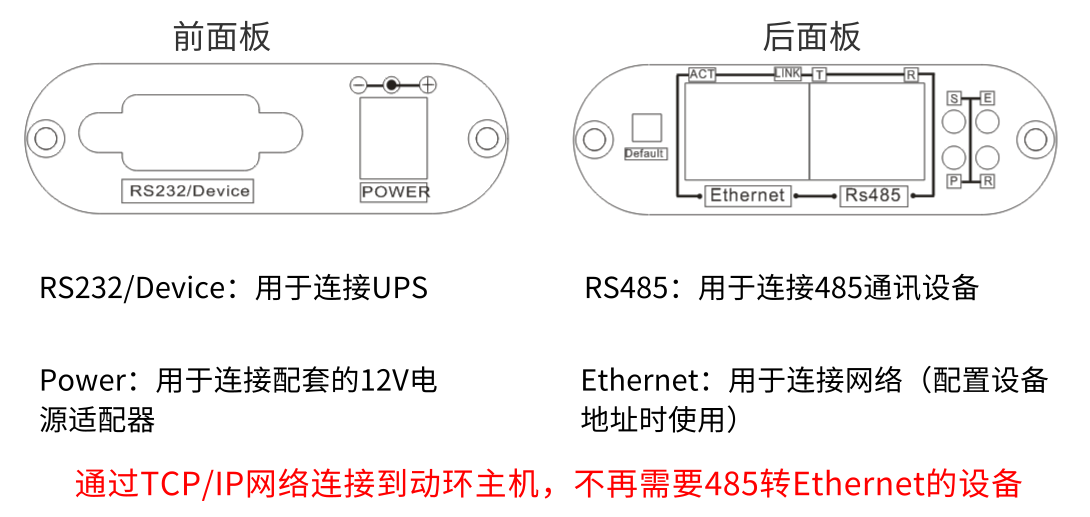

1.使用串口线连接UPS和UPS协议转换器的RS232串口。

2.使用配套的12V电源适配器接入到协议转换器的电源接口。

3.按照说明书指导从协议转换器的RS485接口引出485总线接入到上位机的RS485接口

4.协议转换器的设备地址默认为1,可通过Ethernet网络接口登入协议转换器后台网页,修改协议转换器的设备地址。

5.上位机按照协议转换器的modbus协议来读取UPS的运行参数。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
