通信中心机房蓄电池内阻在线监测方案

2021-06-03 10:21:35 竣达技术 22

一、方案背景:

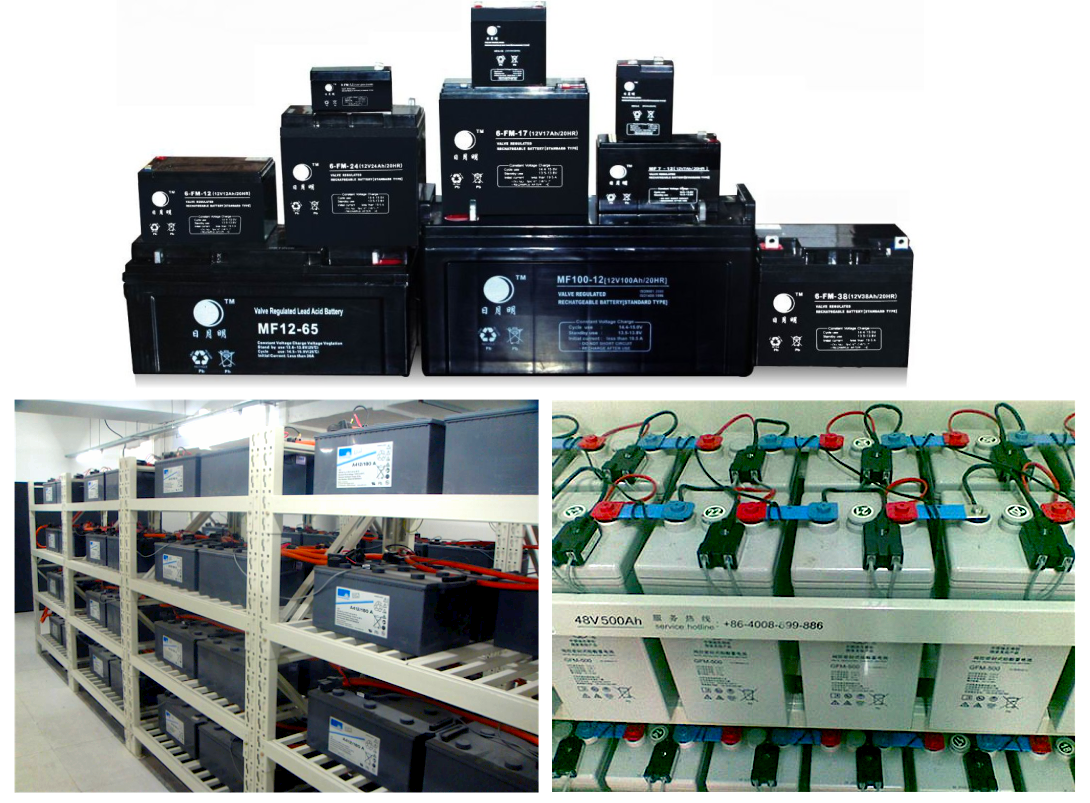

随着通信产业的不断发展,通信中心机房数量也越来越多。而蓄电池作为各类机房重要的供电设备,其重要性不言而喻。而蓄电池从目前使用情况来看,普遍存在蓄电池容量下降过快、使用寿命短、一些重大的安全事故也时常发生。虽然,市面上的蓄电池质量、性能上有所差别,但就目前各大厂家蓄电池的质量来讲,都能满足用户要求。因此,蓄电池的质量因素占蓄电池容量下降、使用寿命缩短的因素占比不大。

图片关键词

从蓄电池的结构、性能、使用过程等因素以及结合用户的反馈来看,造成通信中心机房蓄电池容量下降过快、使用寿命缩短的主要原因应在于其基站使用环境以及维护监控不到位有关。


二、用户难题:

a.无法实时得知蓄电池的实时电压、内阻、温度等重要参数。

b.无法实现对机房蓄电池容量SOC、健康状态SOH的预测。

c.无法检测出UPS后备电池组中的落后电池,预警意外掉电事故的发生。

d.人工检测精度存在误差、成本高且容易造成蓄电池短接等事故。

e.电池故障发生时,没有告警通知,用户无法第一时间得知并采取相对应措施

图片关键词


三、方案示例:

3.1、用户要求及设备状况:

某通信中心机房负责人通过网络联系到我们,希望能在线采集单体蓄电池的电压、内阻、温度、每组电池的组电压等数据。同时要求有系统后台进行在线实时查看电池的各项状态及数据,在监测到单体电池内阻过大、电池表面温度过高时,及时地发出详细的告警信息给相关管理员等功能。

应用场景:通信中心机房蓄电池在线监测

使用产品:蓄电池智能参数传感器、RS485通信模块、电池巡检云监控终端。

客户电池型号、数量:单组48只2V蓄电池,共2组。


3.2、解决方案:

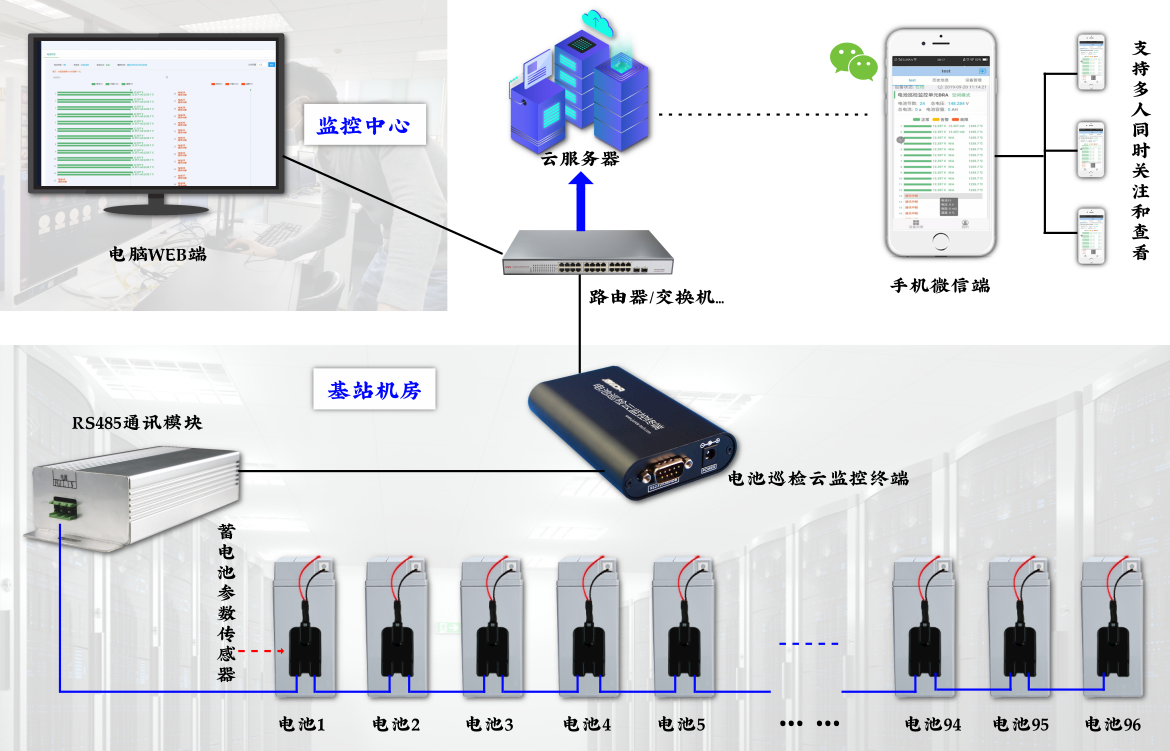

根据用户需求及设备情况,选用了竣达技术--蓄电池内阻微信在线监测方案。前端设备与网络连接,采集机房中蓄电池的数据并上传到系统后台,系统后台架设在总部监控中心。用户可通过电脑端WEB浏览器直接查看蓄电池的实时运行状态,以图表、柱状图等形式实时显示蓄电池的健康状态以及自由设置告警阈值。同时支持通过手机微信(不限制人数)随时随地查看基站内蓄电池的实时运行状态和接收异常告警信息。

图片关键词


3.4、功能特点:

(1)减少人工巡检的蓄电池维护作业量和维护成本。

(2)24小时实时监测,随时主动监管电池组的运行状态,实现电池组内每一节蓄电池的电压、内阻、温度等重要参数的实时监测。

图片关键词

(3)预估电池容量SOC、健康状态SOH、判断报废和失效电池,有效延长电池使用寿命,减少电池更换费用,电池环保。

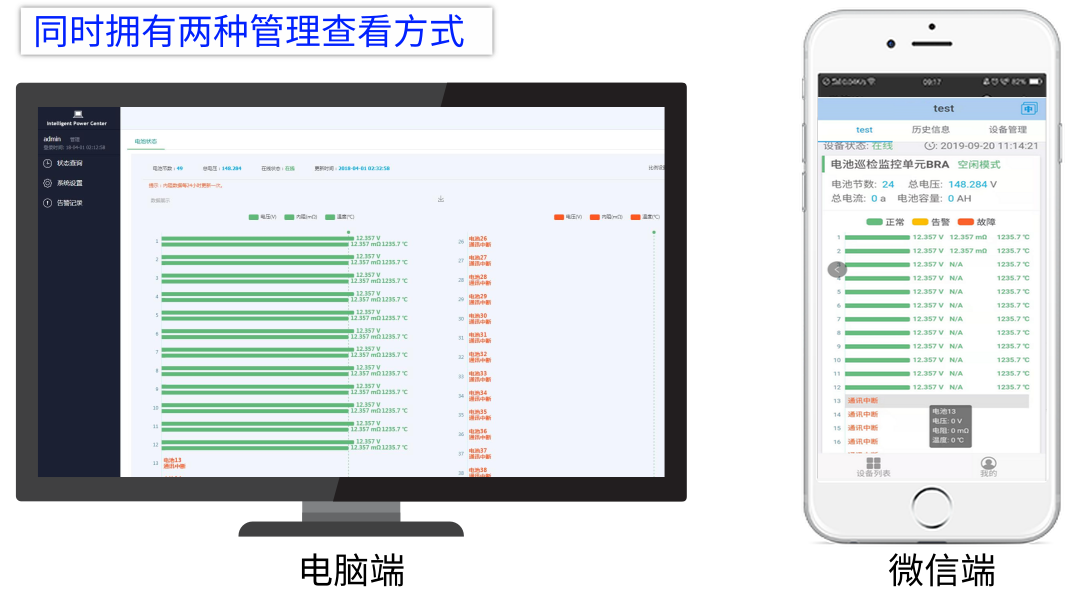

(4)可通过微信与web电脑端同步在线实时查看每组、每一节电池运行状况。

(5)出现电池故障时,第一时间发出告警,用户可通过手机微信查看详细的故障,并保留历史记录。

图片关键词


3.5、方案配置:

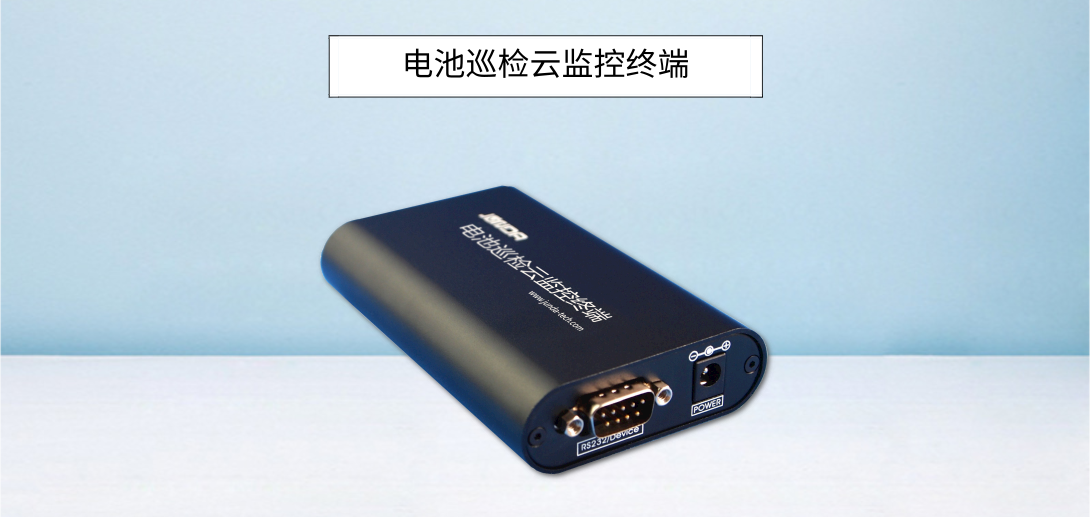

1.电池巡检云监控终端:(单个可监测96节电池)

体积小、重量轻、功耗小、占用空间小、安装方便。可完成对蓄电池组内单体电池电压、电池内阻、电池温度等参数进行状态监测和告警功能。同时,可通过手机微信、电脑WEB端两种方式进行在线实时查看各项状态及数据,支持标准MODBUS、SNMP协议,并提供通讯协议内容可供第三方平台采集。

图片关键词

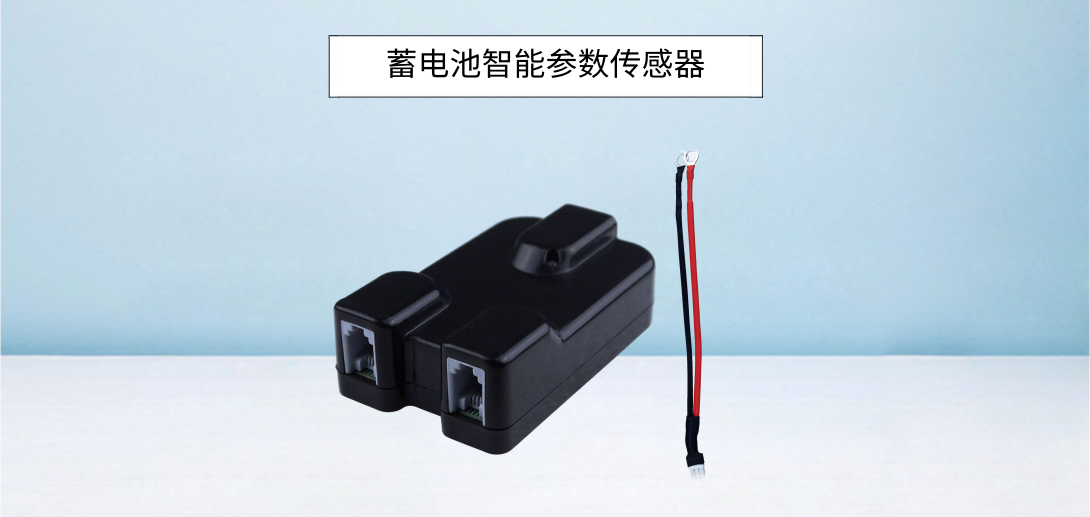

2.蓄电池智能参数传感器:(每节电池配一个)

蓄电池智能参数传感器是基于蓄电池单体且以小直流放电方法测量蓄电池内阻的模块,还可同时测量单体蓄电池的单体电压、单体内阻及单体极柱温度,可级联通讯。

图片关键词

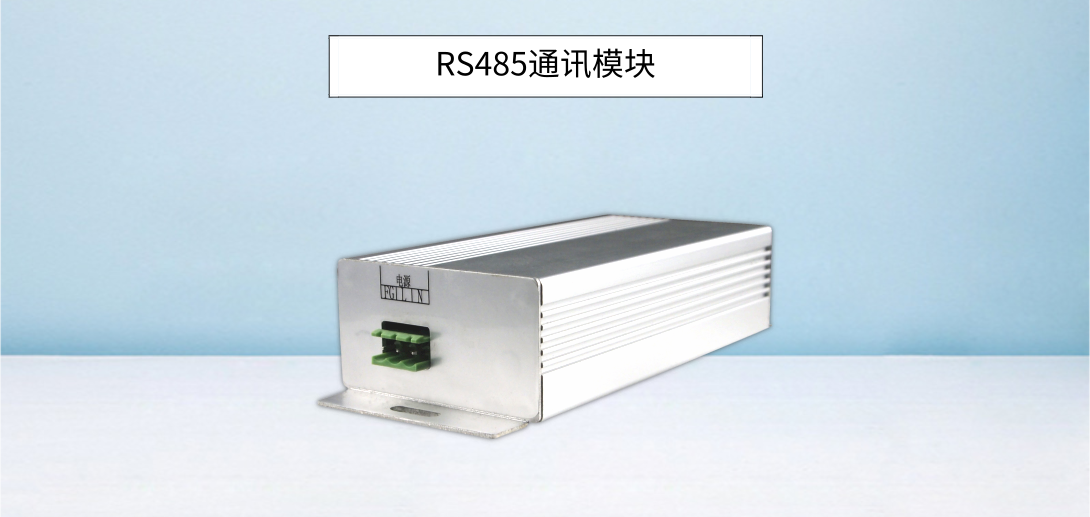

3.RS485通讯模块:

采用铝型材外壳,体积小,重量轻,支持485接口级联通信,主要用于485通讯与SBUS通讯之间的转化,配合蓄电池智能参数传感器,可将采集的蓄电池电压、温度、内阻、均衡充电状态等参数,通过RS485接口方式,把蓄电池状态参数上传到上位机或采集系统。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
