多台不同品牌UPS电源接入动环主机集中监控方案

2021-06-01 10:26:30 竣达技术 23

一、方案背景:

某机房负责人通过网络联系到我们,希望能在线集中监控机房内的不同品牌UPS电源的运行状况,随时掌握每一台UPS电源的实时运行状况及告警…

1.1、用户设备概况:

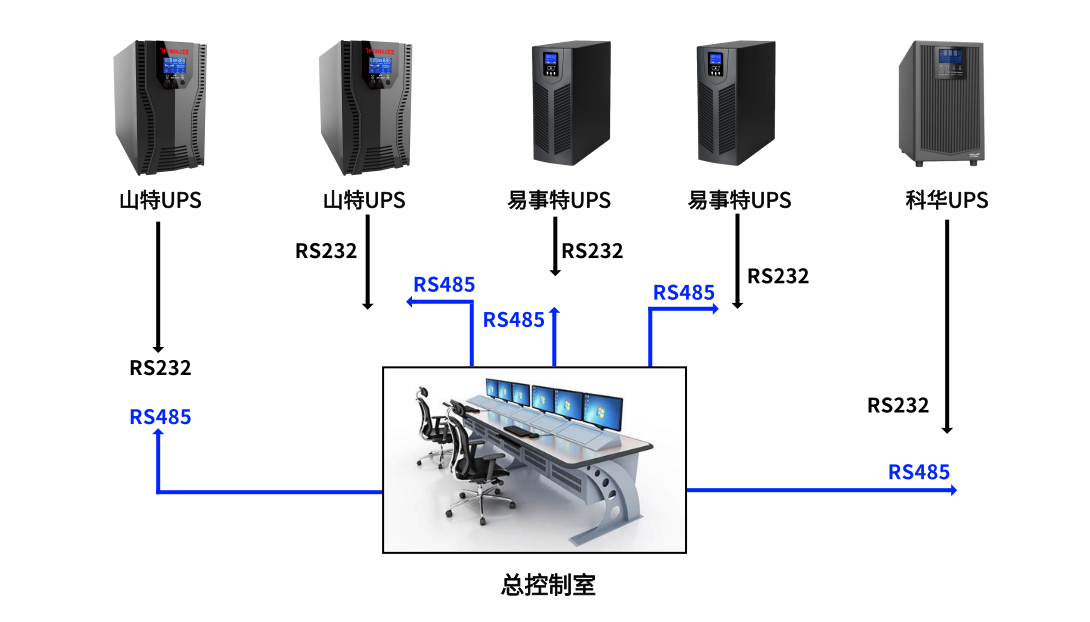

用户总控制室有一台动环主机,只有一个RS232接口,但有多个RS485接口。有2台山特UPS、2台易事特UPS、1台科华UPS。

1.2、用户要求:

用户想要实现多台不同品牌的UPS主机通过IP局域网连接到动环主机,实现集中管理5台UPS主机。可在总控制室在线通过动环系统平台实时查看每一台UPS电源的实时运行状态。

图片关键词


二、用户难题:

a.市电异常导致电源系统不稳定影响设备供电,影响机房正常运作。

b.用户动环主机只有一个RS232接口,无法直接接入UPS电源。

c.UPS电源数量多且包含不同的品牌,分开管理难度大。

d.人工24小时值守机房难度大且费用高。


三、解决方案:

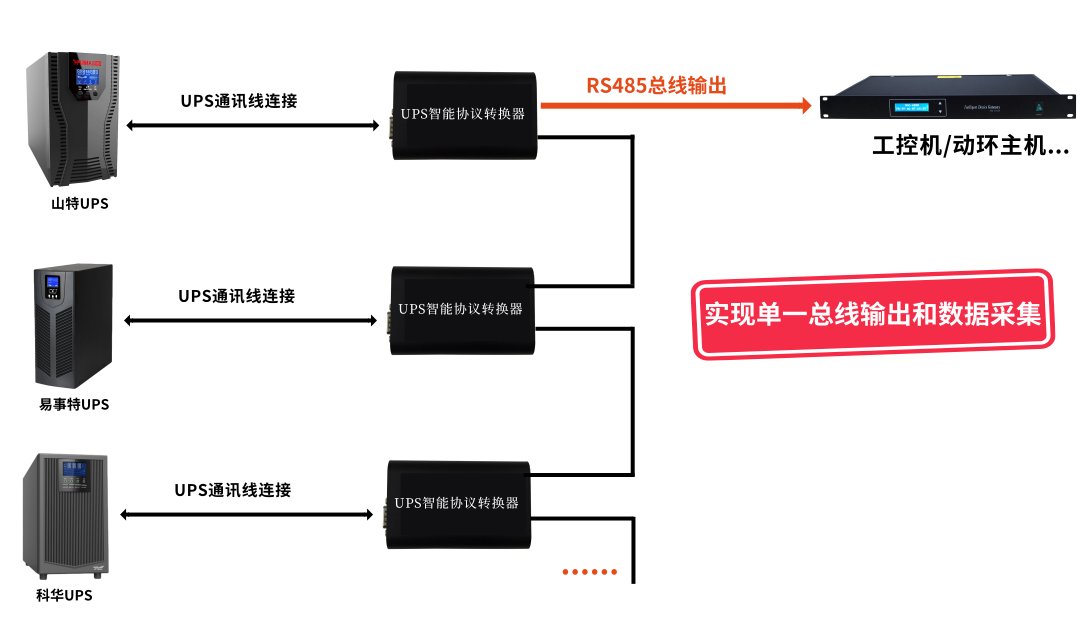

根据用户的设备状况及需求,通过每一台UPS电源配一台UPS智能协议转换器可将不同协议的UPS电源转换成机房监控中普遍所使用的标准的MODBUS协议,提供RS485通讯接口接入到动环主机,从而实现单一总线、不同品牌、协议的UPS在线集中监控。满足用户能在总控制室在线通过动环系统平台实时查看每一台UPS电源的实时运行状态的要求。

图片关键词


四、功能特点:

1.支持APC、山特、科士达、艾默生、雷诺士等各类常见品牌的UPS电源同时使用。

2.全天24小时不间断监测,适合各种无人值守的监控场合。

3.按照标准通用的modbus RTU协议输出数据,并提供对应的通讯协议,符合RS485的各项通讯标准。

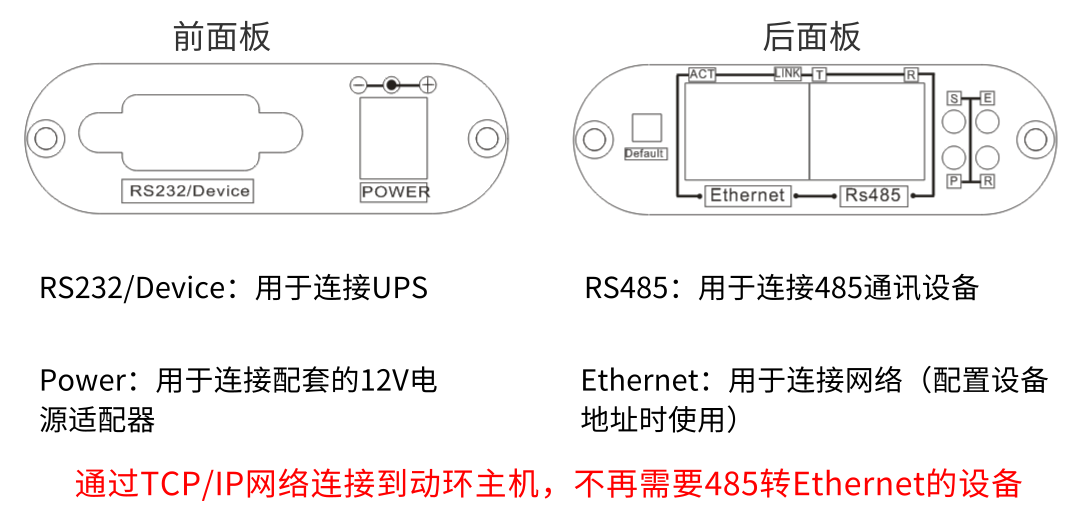

4.支持通过网络使用modbusTCP读取,可接入第三方动环主机。实现单一总线、不同品牌、协议的UPS在线集中监控。

图片关键词


五、方案配置:

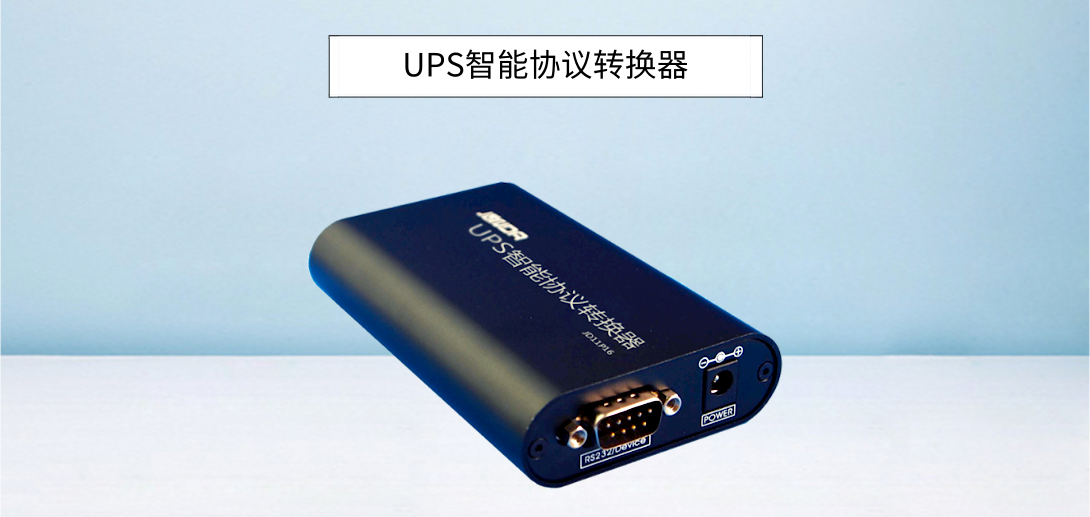

UPS智能协议转换器(每台UPS配1台)

一款基于UPS的智能协议转换设备,可以将不同品牌的UPS协议转换成机房监控中普遍所使用的标准协议MODBUS协议,从而实现单一总线,多台 UPS 监控,更可以实现机房动力环境的综合监控。广泛应用于数据中心、电力系统自动化、工业监控、交通管理、气象等各种部门的UPS机房中心。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
