Modbus通讯四路交流电量采集模块的功能及应用

2021-01-19 09:56:08 竣达技术 211

一、模块简介:

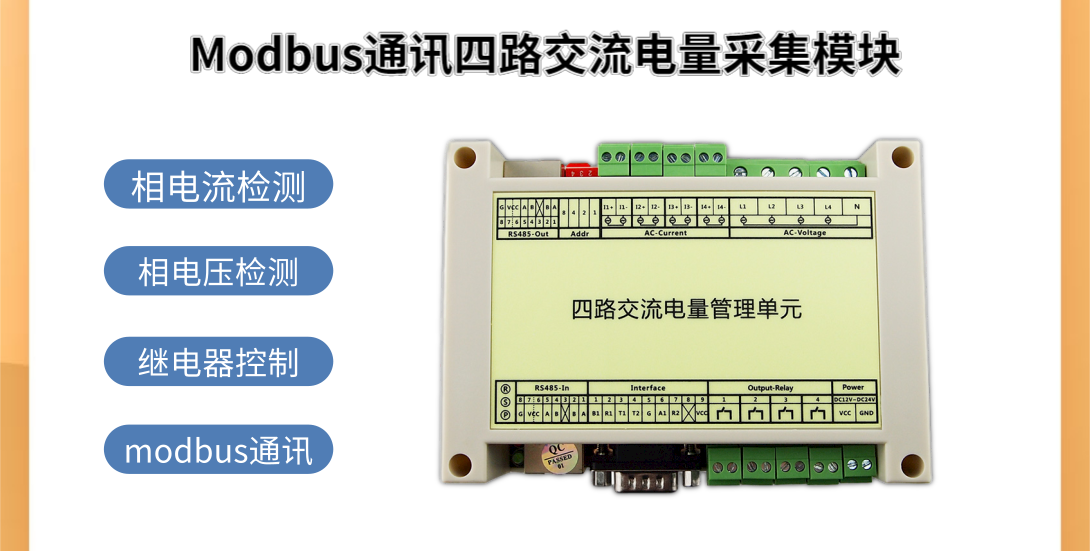

Modbus通讯四路交流电量采集模块是一款采用高速单片机作为控制核心,具有测量、计量、通讯、控制等功能,经济且实用的智能电量采集模块。采用标准的modbus-RTU通讯协议,可同时监测4路电压和4路电流,并通过RS485/RS232接口接入动环系统、动环监控主机、触摸屏等modbus通讯设备进行数据采集,实现远程数据传输。同时,模块还支持4路继电器控制输出,来实现充放电控制、开关机控制等电源控制功能。

图片关键词


二、功能特点:

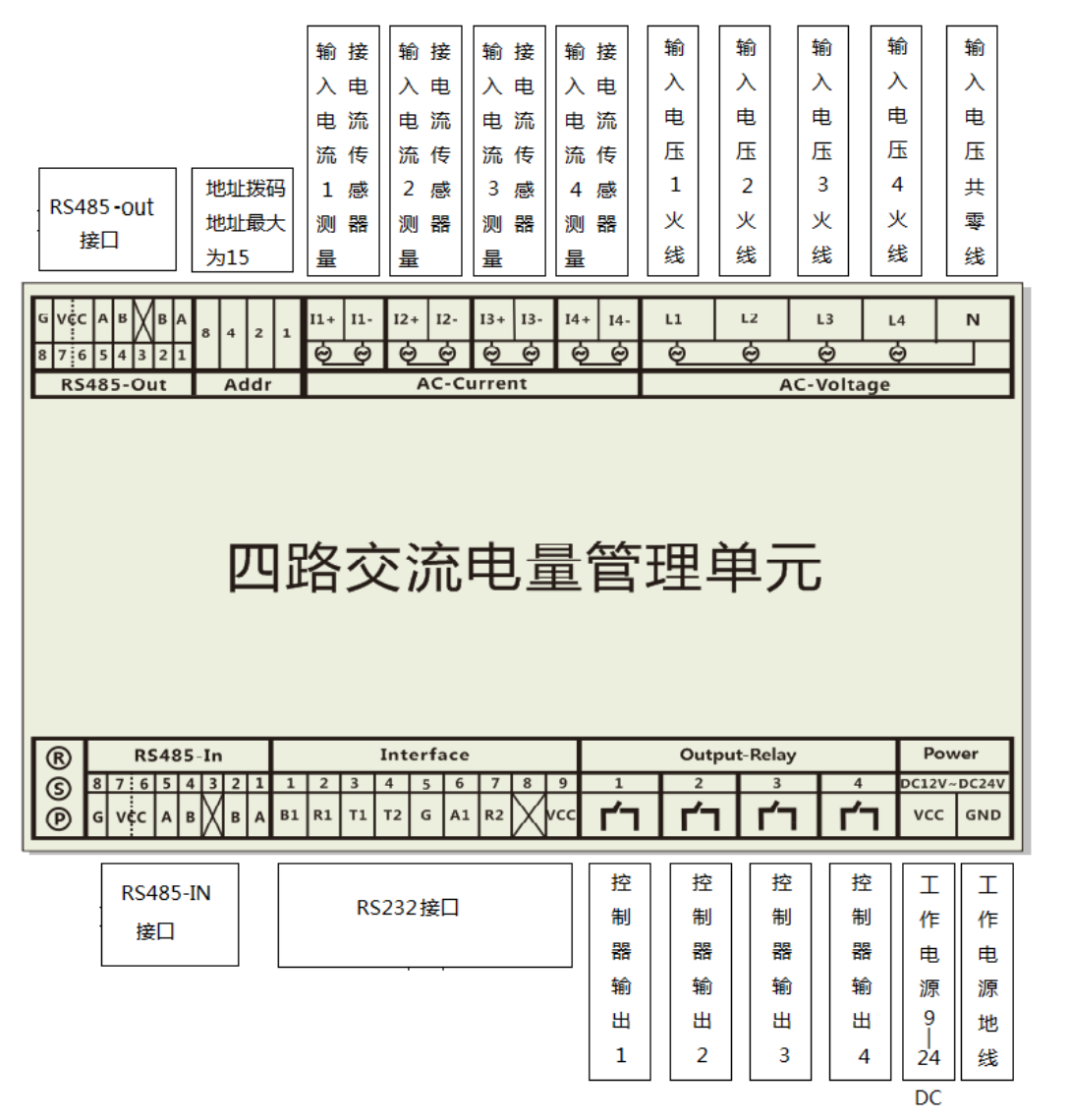

1.支持4路通道检测交流电电压、4路通道检测交流电电流(电流监测需外接电流传感器)、4路的继电器输出控制,2路开关量输入。

图片关键词

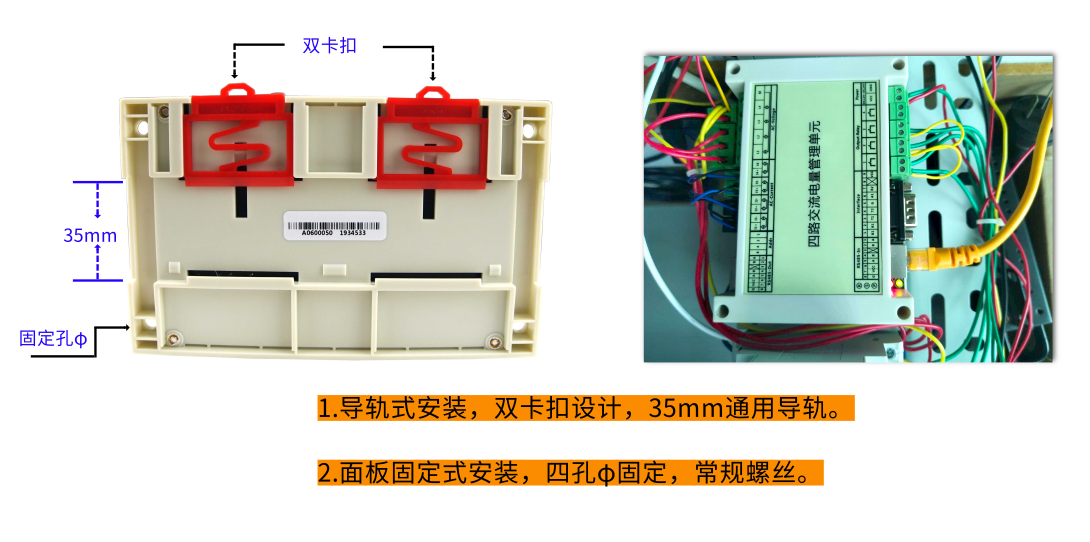

2.可插拔接线端子,便于用户接线。导轨式双卡扣设计,安装简单。

图片关键词


3.采用标准的modbus-RTU通讯协议,支持的寄存器定义为:波特率(默认):9600;数据位:8;停止位:1;校验位:无。

4.模块设计有2路RS485通讯接口用于连接PC或者modbus通讯设备;1路RS232通讯接口用于连接触摸屏等。

图片关键词


三、技术参数:

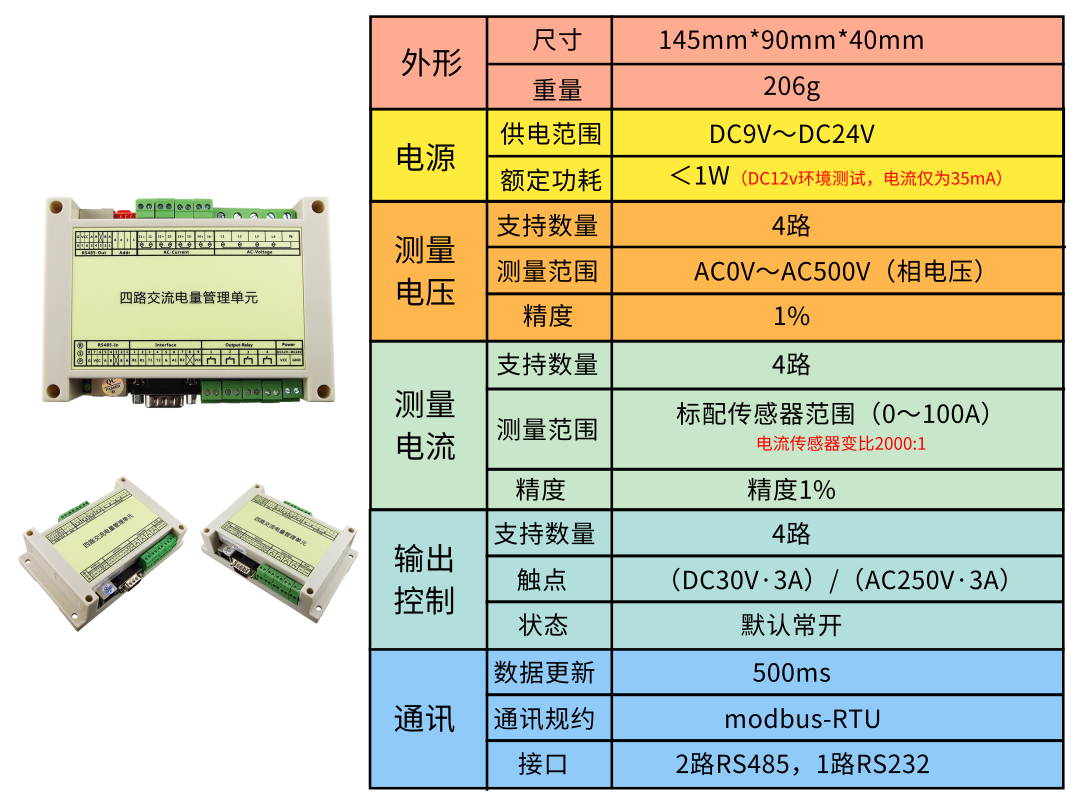

模块参数及技术指标通过与多家厂商进行多次严格测试而进行标准定义,可供用户参照及灵活应用。

图片关键词


四、应用示例:

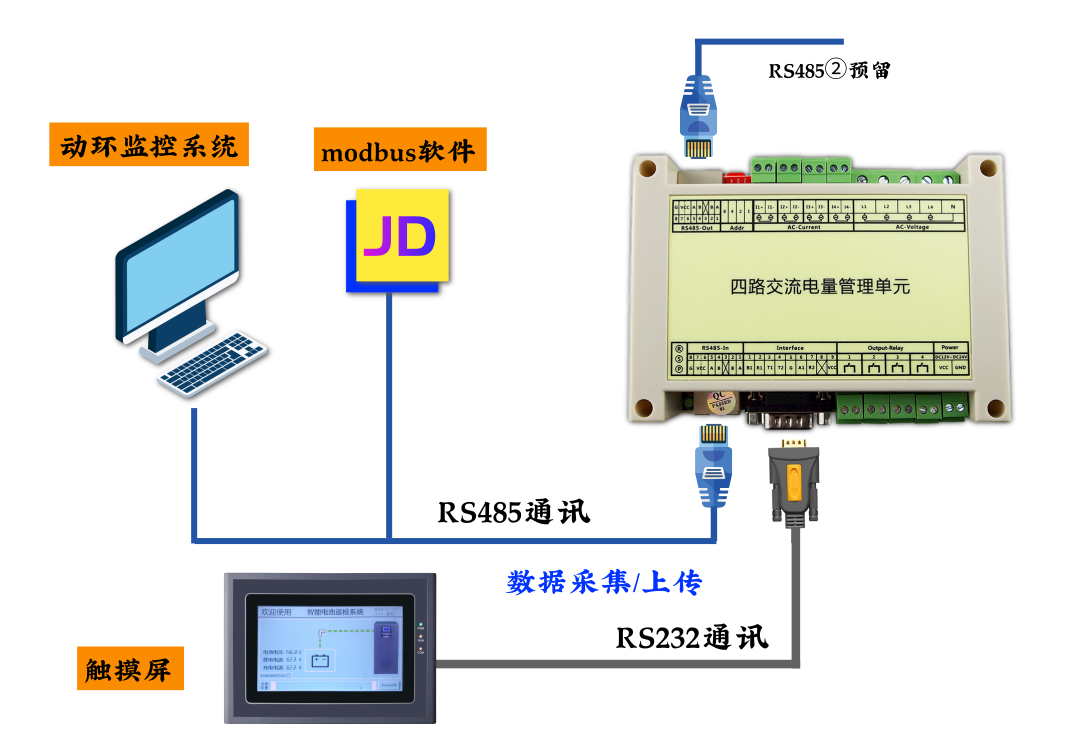

用户通过四路交流电量采集模块对四路电压以及电流进行采集监测。并通过RS485通讯接口对外输出数据,接入到竣达机房动环监控主机(或其modbus动环主机),用户可通过动环主机的监控系统平台上,可随时查看所监测的电压、电流的实时数据。同时可对接入继电器控制模块,实现远程控制开关机等功能。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。

图片关键词
