RS485通讯四路模拟量隔离采样模块的功能特点及应用

2021-01-14 10:40:40 竣达技术 27

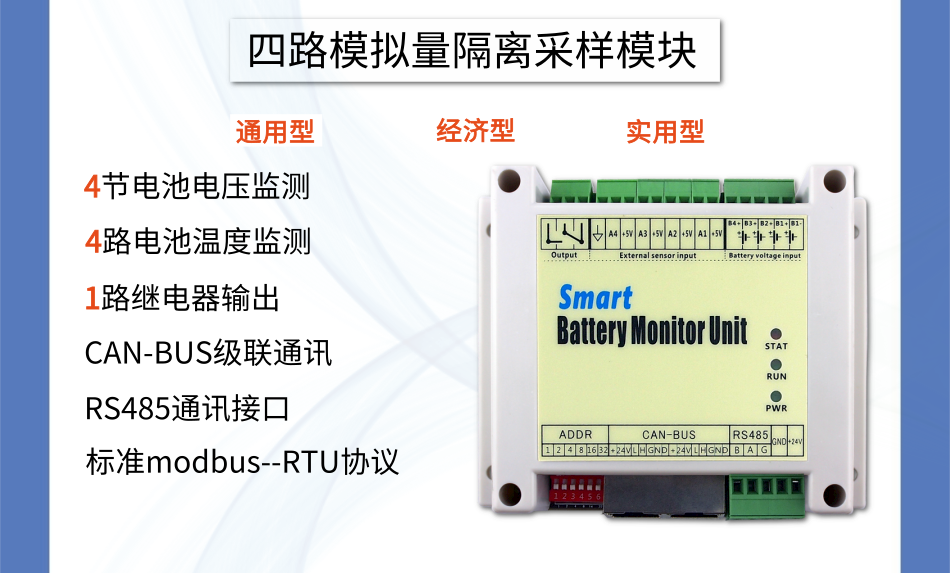

一、模块简介:

RS485通讯四路模拟量隔离采样模块是一种通用型的数据采集设备,通过模块化的设计构架,为用户提供多样化的数据隔离采样。可对蓄电池单体电池电压及电池温度或其它模拟信号进行实时在线巡回检测。实现高可靠性、安全的数据采集,从而能够及时发现失效电池,保证电源的安全运行,提高系统的可靠性和自动化程度。

图片关键词


二、功能特点:

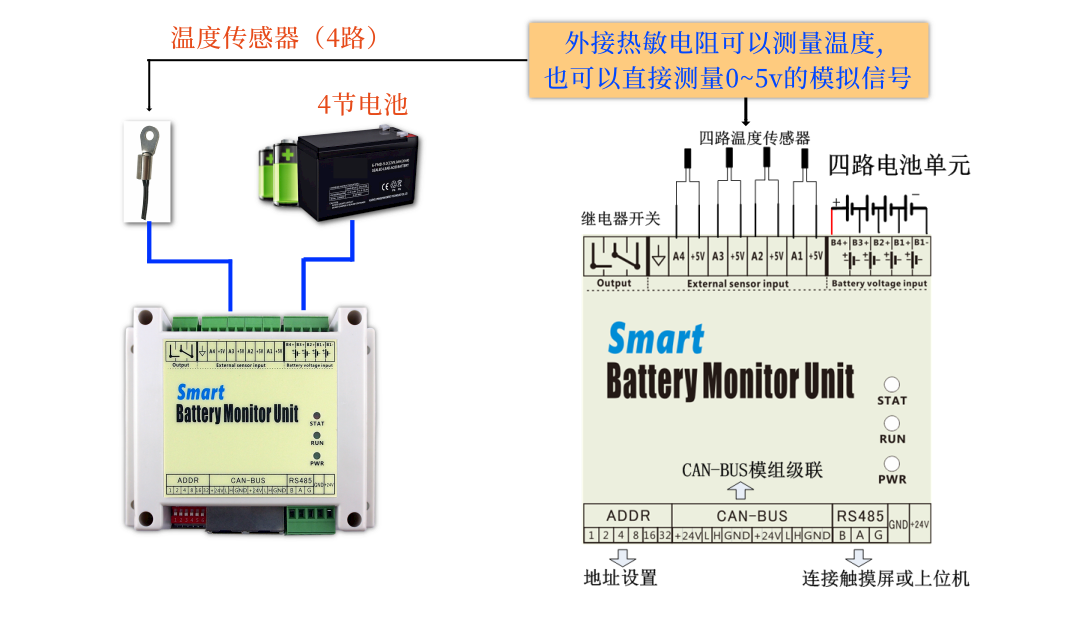

1.单个模块可对4路电池电压、4路电池温度(测量0~5V的模拟信号)进行隔离采样以及1路的继电器输出控制。

图片关键词

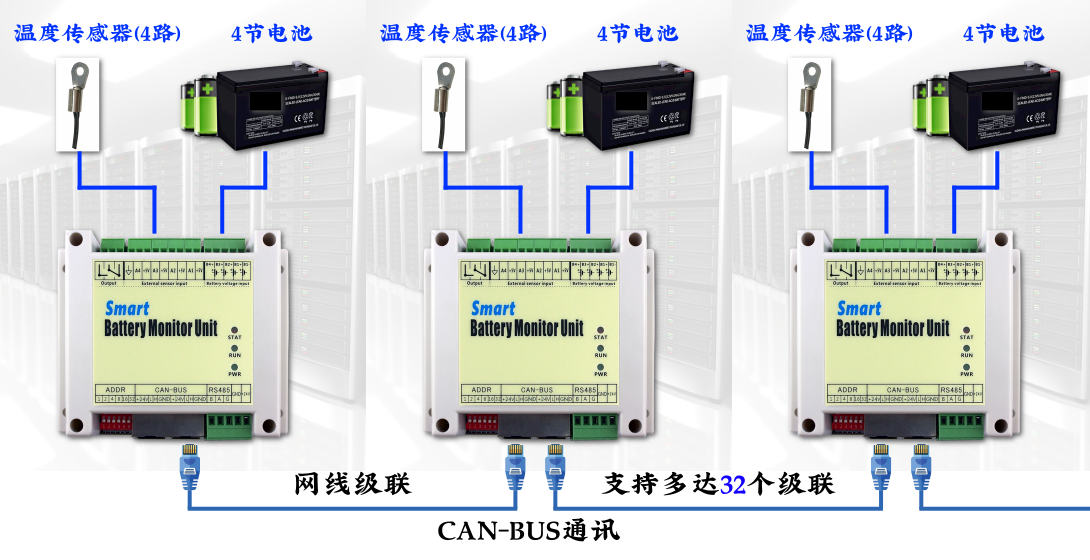

2.可支持多达32个模块级联通讯且采用了更高速的更稳定的CAN-BUS总线通信,使级联中的任何模块都可以完整的读取其他模块的数据。

图片关键词

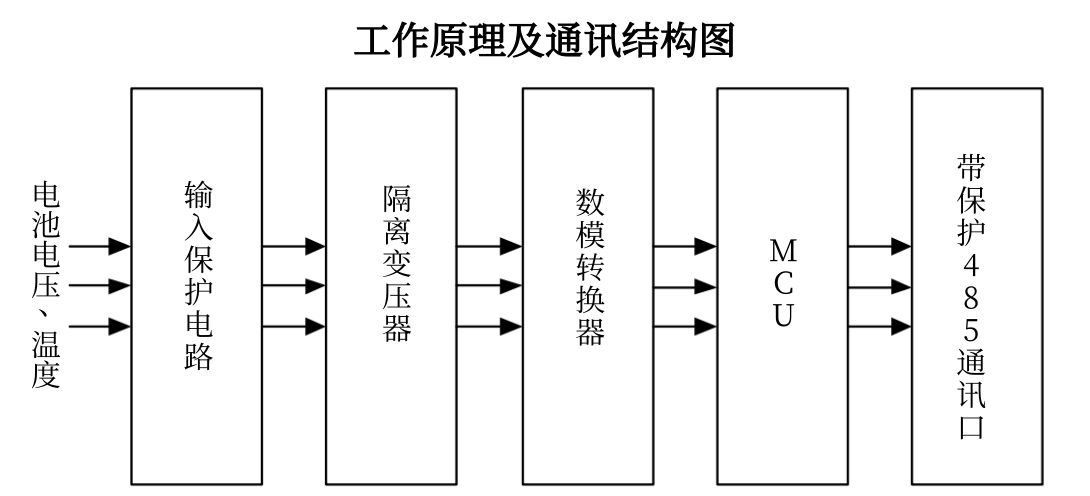

3.模块采用的是MODBUS-RTU标准协议,支持的寄存器定义为:波特率(默认):9600;数据位:8;停止位:1;校验位:无。

图片关键词

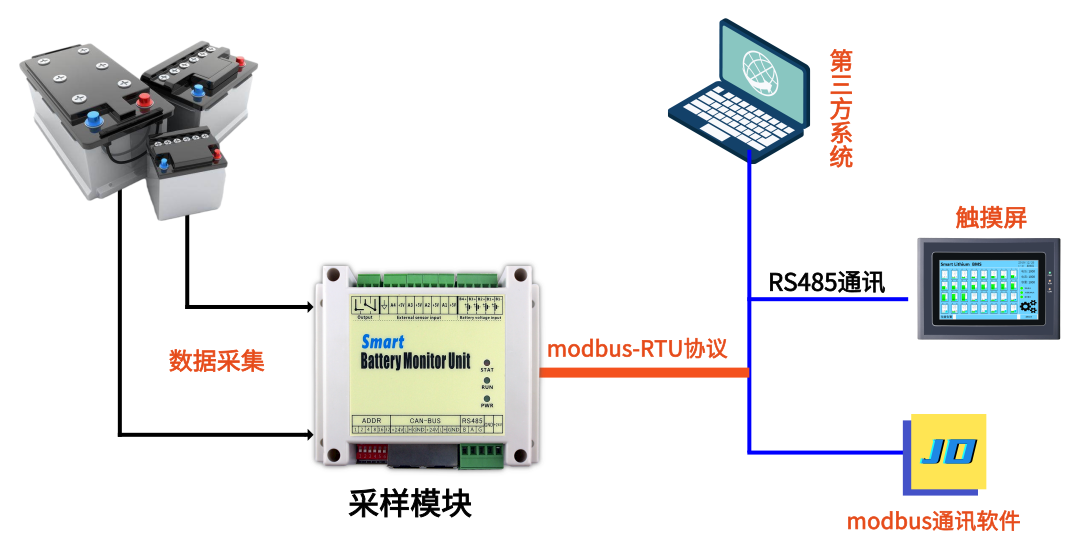

4.本地数据采集采用带保护的RS-485(半双工)通讯接口,支持第三方动环系统、软件或者其他RS485的采集设备进行数据采集。

图片关键词

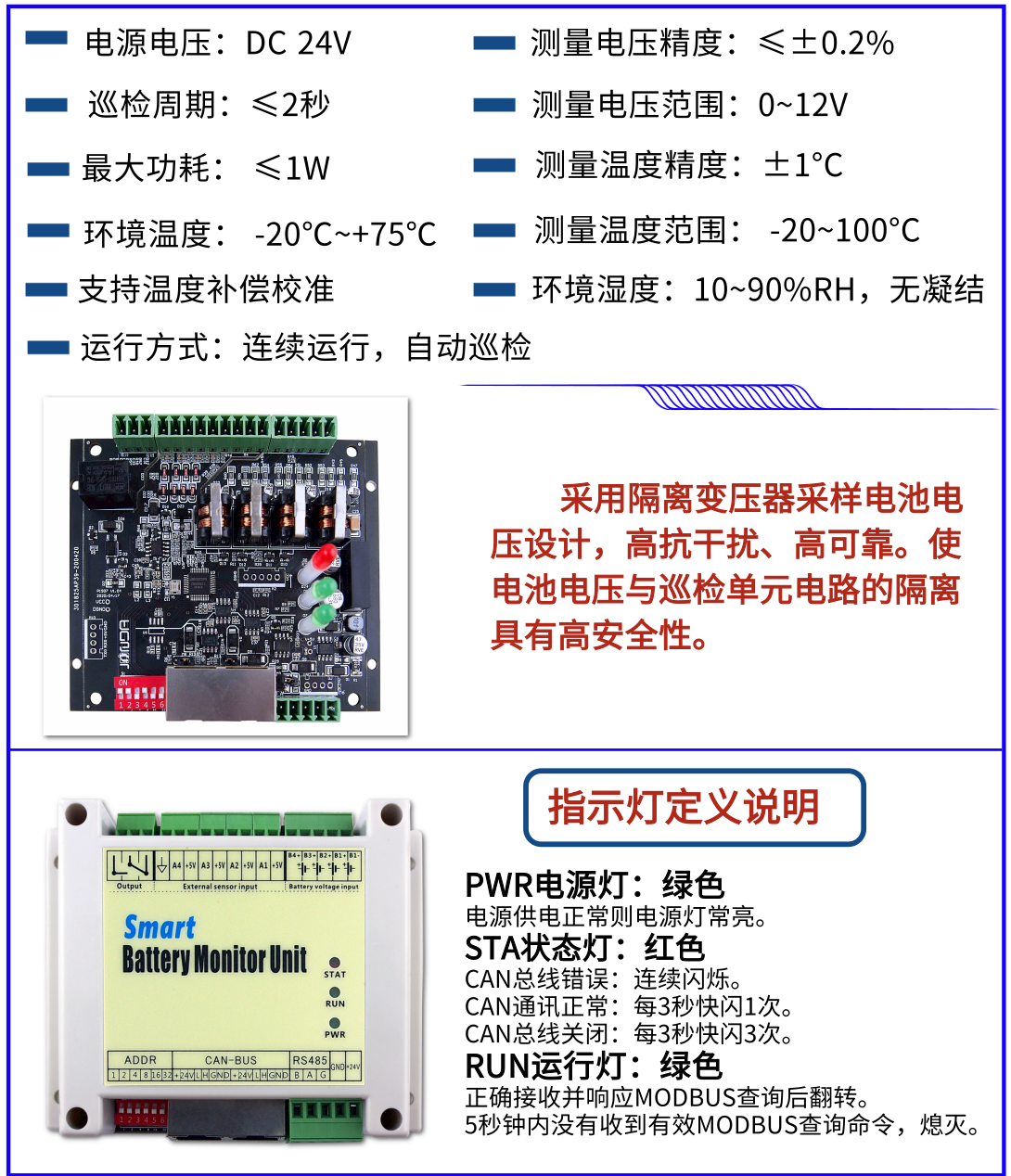

三、技术指标:

模块参数及技术指标通过与多家厂商进行严格测试而进行标准定义,可供用户参照及灵活应用。

图片关键词


四、用户应用示例:

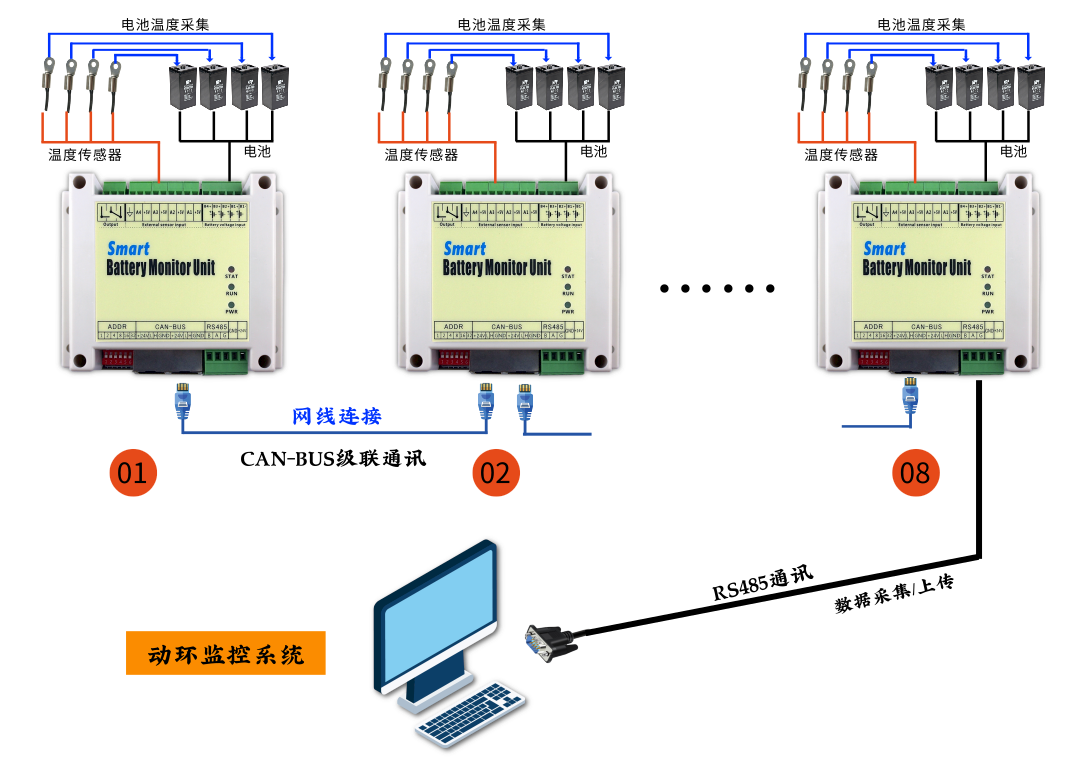

用户通过8个四路模拟量隔离采样模块对1组32节4V的电池进行每一节电池电压及电池温度进行采集监测。并通过RS485通讯接口对外输出数据,接入到自己的动环监控系统,在动环监控系统上,直观的展示每一节电池的电池的电压、温度以及整组电池电压的实时数据。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在联系我们,竣达技术为您详细解答。
