通用型RS485通讯电池监测模块的功能及应用方案

2020-12-01 10:13:57 竣达技术 73

一、问题分析:

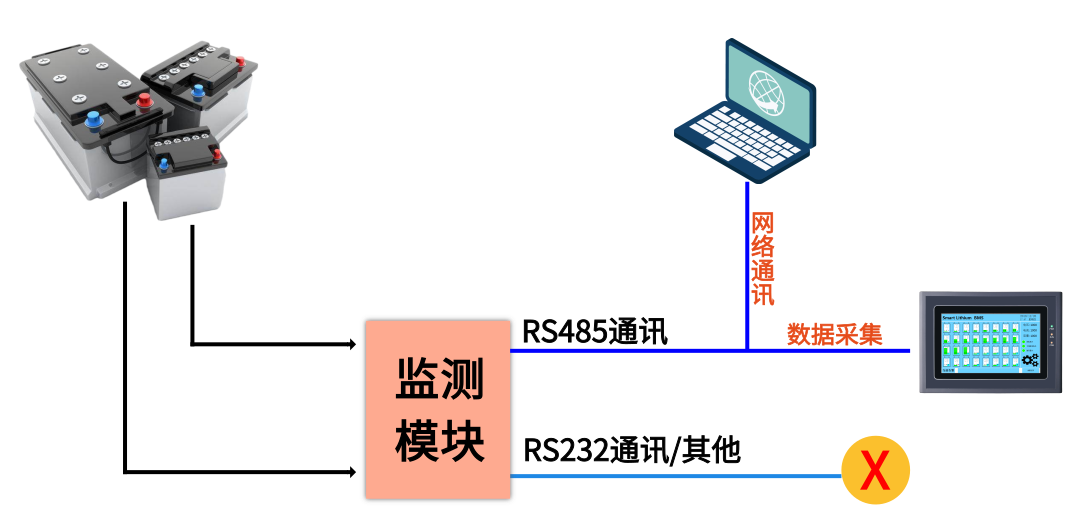

随着电子信息技术的不断发展和成熟,用户对于机房蓄电池的管理越来越重视,监测蓄电池的各种手段也应运而生。而用户在监控模块的选型时,其中一个必要条件就是要具有联网通讯接口。因此,采用RS485通讯接口的设备也成了绝大多数企业的首选,即实现了点对点的通讯方式,也同时实现了联网功能。

图片关键词

在蓄电池监测中,一般都会监测电池组电压、单体电池电压、温度。在满足以上条件时,通用型的监测模块也是用户首选,可以避免用户所使用的电池无法与监测模块匹配通讯而无法进行监测的情况发生。因此,通用型和具备RS485通讯的模块,也是目前较为实用的监测模块。


二、模块简介:

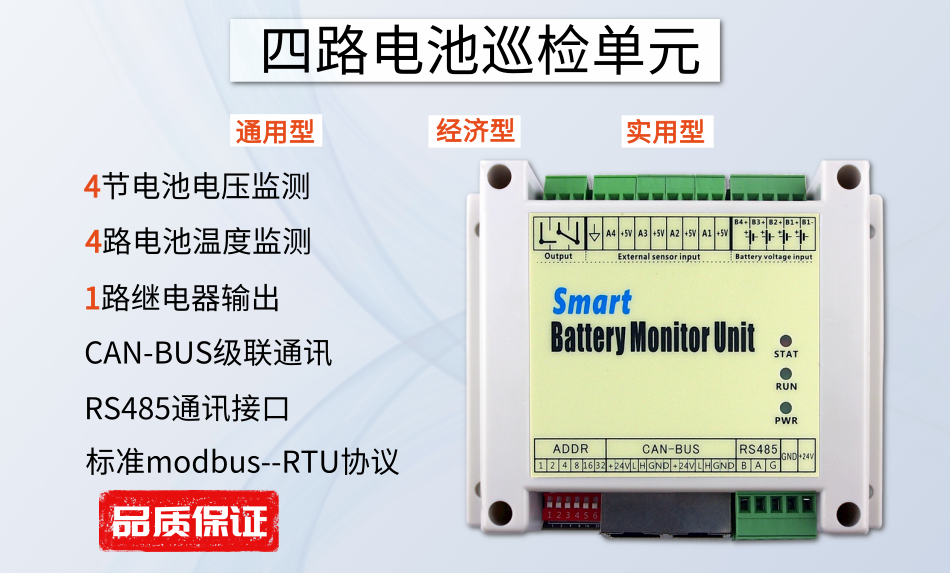

竣达技术--通用型的四路电池巡检单元,能对发电厂、变电站或其他行业常用的直流电源、UPS电源的蓄电池组的4节单体电池电压和四路温度在线巡回检测。并提供RS485通讯接口,供用户接入上位机或者接入定制的触摸屏,使用户能详细了解所监测电池的实时状态及数据。从而能够及时发现失效电池,保证实时监测,保障电源的安全运行,提供系统的可靠性和自动化程度。

图片关键词


三、功能特点:

1.每个四路电池巡检单元支持4节串/并联的电池电压检测和4路温度(或者0~5v的模拟信号)的检测,最多可支持128节电池,32个四路电池巡检单元之间级联。

图片关键词

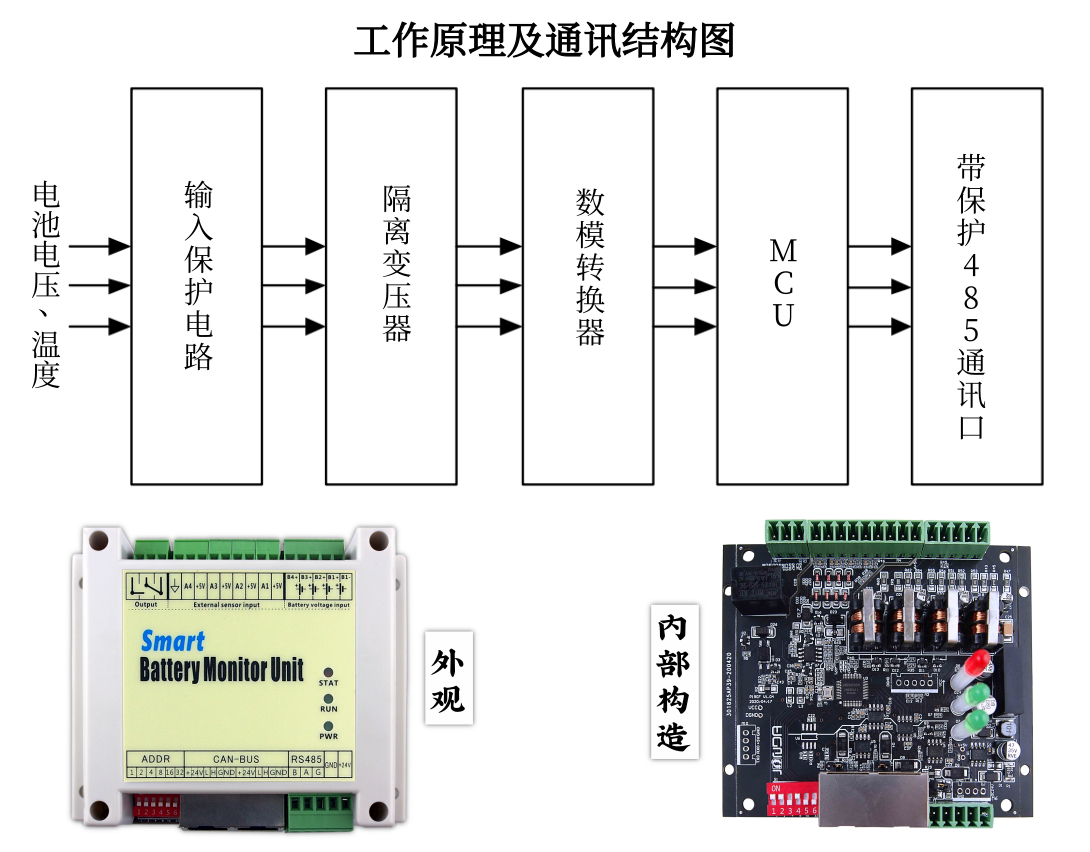

2.电池采集通道采用隔离变压器,无噪声、无干扰。内部核心电路与被测回路完全隔离,大大增强了抗干扰能力,提高巡检的可靠性。

图片关键词

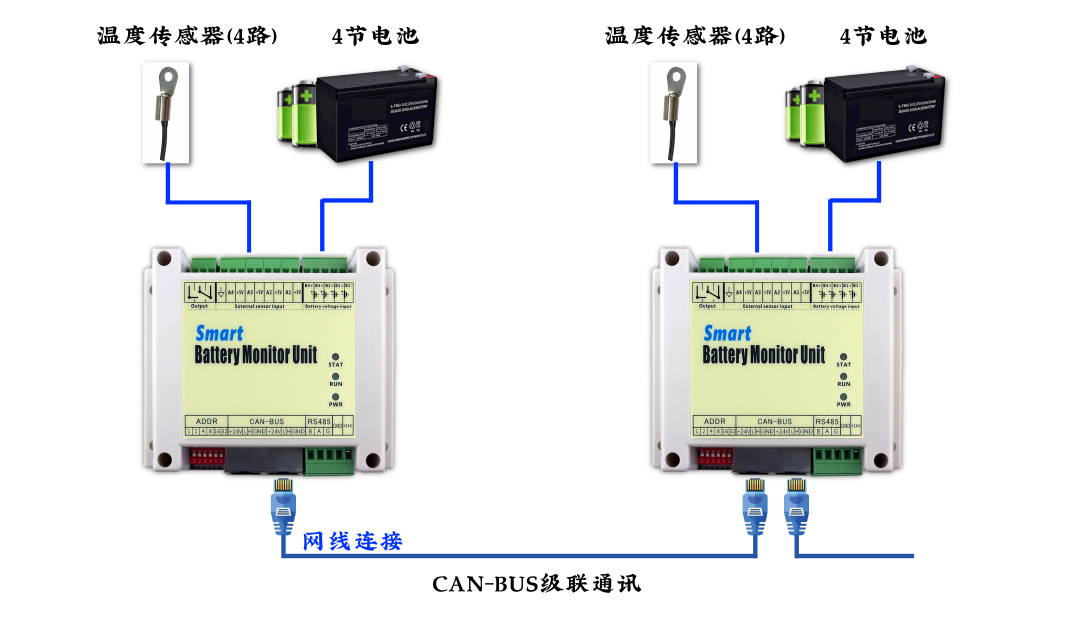

3.直接级联采用CAN-BUS总线通信,采集数据更高速、更稳定。在级联中的任何一个模块都可以完整读取其他模块的数据。

图片关键词

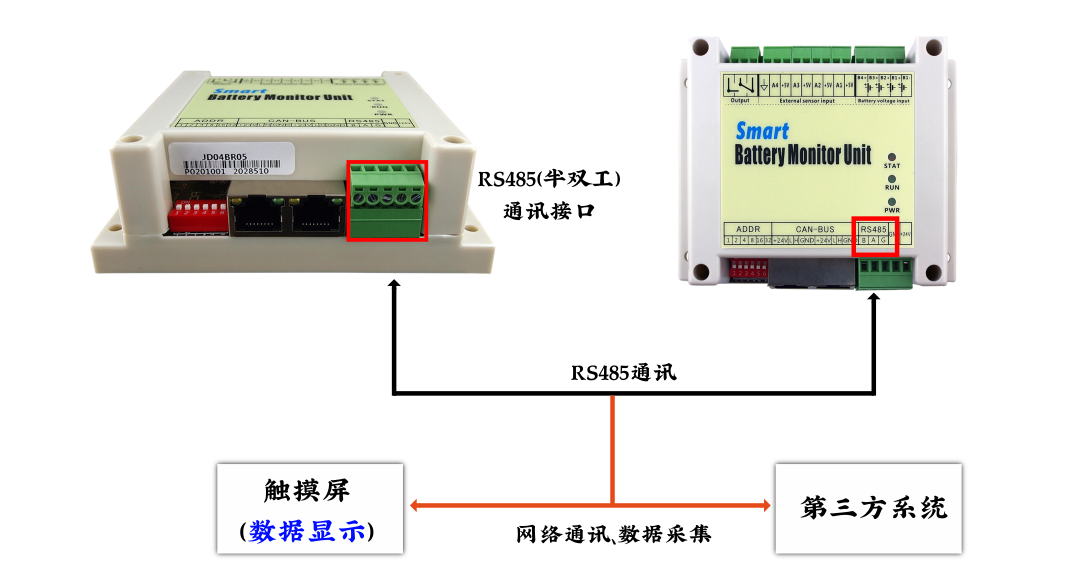

4.本地数据采集采用带保护的RS-485(半双工)通信接口,使用标准的MODBUS-RTU通信协议可实现数据的总线通讯,默认波特率为9600。数据位:8;停止位:1;校验位:无。

图片关键词


5.支持1路继电器对外提供报警状态,默认常开。

图片关键词


四、应用方案示例:

(1)用户设备概况:机房内有4组电池,每组32节4V的电池。

(2)用户要求对机房内4组电池进行监测,需要监测到每一节电池的电压、温度等数据,并可对监测到电池异常/故障时做出告警和保留详细的故障内容。


五、解决方案:

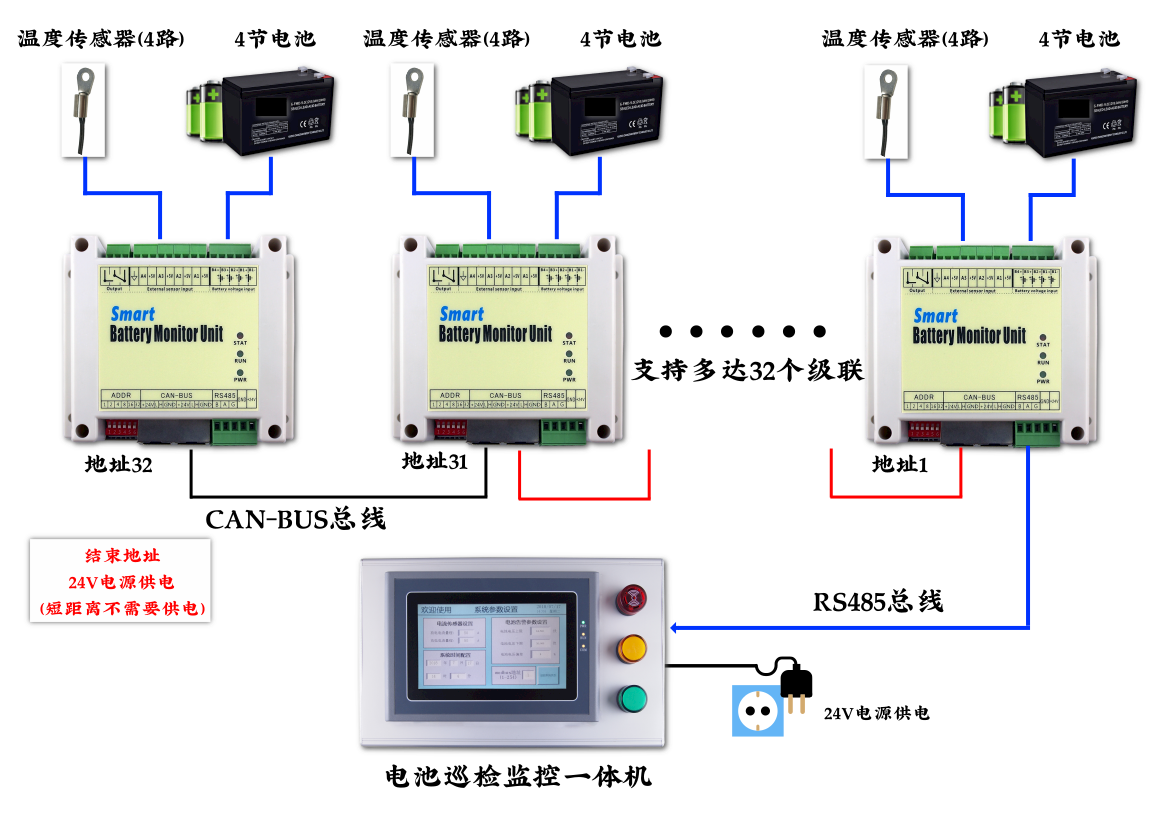

根据用户的设备数量及要求,采用32个四路电池巡检单元网线级联对用户机房4组共128节电池同时在线监测电池电压、温度等状态数据。并通过RS485通讯接口对外输出数据,将所有监测到的数据通过竣达电池巡检监控一体主机进行采集,直观的展示每一节电池的电池的电压、温度以及电池组电压等状态的实时数据。在监测到电池异常状况时,及时发出告警提示,并保留相应的故障详情,供用户评估,确保电池运行安全,延长电池的使用寿命。

图片关键词


更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请联系我们,竣达技术为您详细解答。
