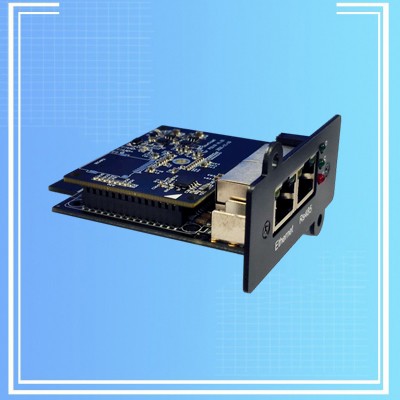

BMS网络监控卡
BMS网络监控卡

BMS网络监控卡

BMS网络监控卡本规格适用于我司设计和生产的一款网络监控终端产品。该产品集网络，RS485或RS232于一体，通过网线连接网络，不间断的采集设备的运行状态数据和解析显示，同时将数据转成网络协议，如snmp 或modbus-TCP,提供上位机集成和监控管理.

  • 型号： GJ02BL06(LM186) GJ02BL08(LM-186)
  • 尺寸： 69mm*29mm*1.5mm 70MM*60MM*17MM
  • 质保： 2年
  • 工作电压： DC9V~DC24V
  • 产地： 中国广州
  • 用途： 通过网线连接网络，不间断的采集设备的运行状态数据和解析显示，同时将数据转成网络协议，如snmp 或modbus-TCP,提供上位机集成和监控管理.

BMS网络监控卡

该产品集网络，RS485或RS232于一体，通过网线连接网络，不间断的采集设备的运行状态数据和解析显示，同时将数据转成网络协议，如snmp 或modbus-TCP,提供上位机集成和监控管理.

图片关键词


☞ 选型指南

序号

型号

名称

简介

1

GJ02BL06(LM-186)

BMS网络监控卡

内置卡结构，内部通讯RS232

2

GJ02BL08(LM-186)

BMS网络监控卡

内置卡结构，内部通讯RS485


产品特性

◆支持RS485/RS232通讯，适应性更广。

◆宽电源的输入范围，支持DC 9V-24V 供电。

◆体积小，重量轻，功耗小，占用空间小，安装方便。

◆全天24小时不间断监测，适合各种无人值守的监控场合。

◆支持标准的modbus协议设备

◆支持WEB网页浏览，支持告警定义，邮件告警，历史记录

◆支持snmp：V1，V2，V3

◆支持Modbus RTU和Modbus TCP


技术参数

  • MCU主频高达800Mhz

  • 系统：Linux

  • 内存：64M

  • 存储Flash: 32M

  • 以太网口： 10/100M RJ45

  • 标准的26PIN插槽结构

电源规范

  • 工作电压：DC9V~DC24V

  • 额定功耗：<2W

环境规范

  • 工作温度：-20°C~ 65°C

  • 储存温度：-40°C ~ 85°C

  • 工作湿度：不冷凝10%RH ~ 90%RH

  • 贮存湿度:不冷凝5%RH ~ 95%RH


接口定义：

   产品1：BMS网络监控卡[GJ02BL06(LM-186)]

  • 内部接口定义

图片关键词



  • 指示灯功能定义：引用6.4

  • 拨码功能定义：引用6.5

  产品2：BMS网络监控卡[GJ02BL08(LM-186)]

  • 内部接口定义

图片关键词

  • 指示灯功能定义：引用6.4

  • 拨码功能定义：引用6.5


产品外观及尺寸

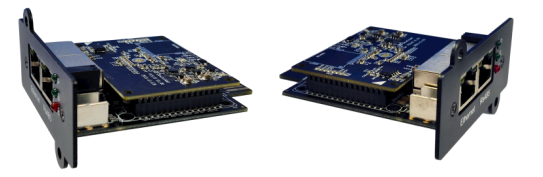

  • GJ02BL06(LM-186)

  • 尺寸：69mm*29mm*1.5mm

    图片关键词

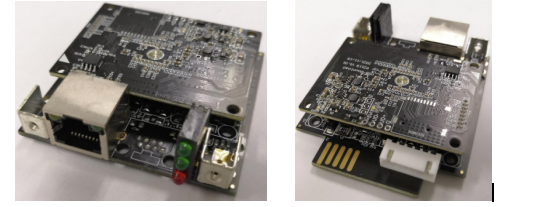

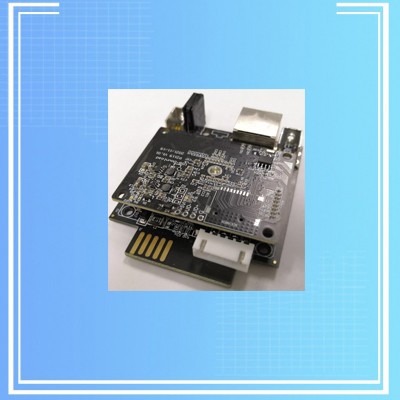

  • GJ02BL08(LM-186)

  • 尺寸：PCBA尺寸: 70MM*60MM*17MM

    图片关键词

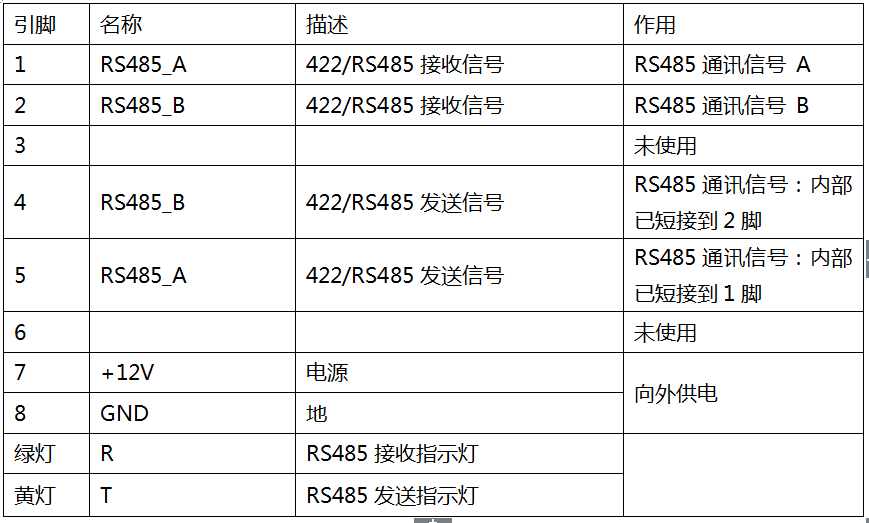

RS485引脚定义

图片关键词

内置卡指示灯

  • P电源指示灯：绿色，正常运行时保持常亮

  • S系统指示灯：绿色，正常运行时每秒闪烁一次；网络连接异常时，快闪

  • E状态指示灯：红色，常亮表示监控卡与设备通讯正常，快闪表示通讯断开

拨码功能定义

  • NO.1是恢复IP地址拨码，NO.2是串口配置拨码，正常使用时2个拨码都应该在非ON端





产品外观及尺寸

  • GJ02BL06(LM-186)

  • 尺寸：69mm*29mm*1.5mm

图片关键词

  • GJ02BL08(LM-186)

  • 尺寸：PCBA尺寸: 70MM*60MM*17MM

    图片关键词
