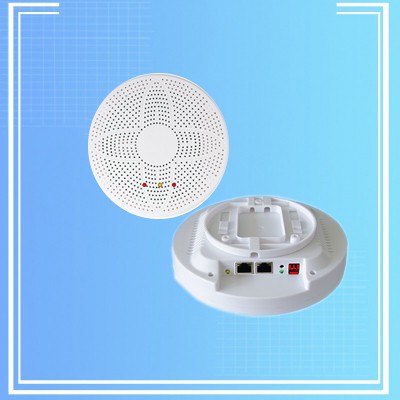

智能综合环境监测终端

一款智能环境质量检测变送器,用于检测环境中的温度、湿度、PM2.5、PM10、PM1.0、TVOC、环境烟雾等多种要素,基本涵盖了反映空气质量的各项指标。变送器采用高精密传感器及控制芯片,具备高精度、高分辨率、稳定性好的特点。支持宽压 DC5V~24V 直流供电,RS485信号通讯,标准 Modbus-RTU协议。广泛应用于楼宇暖通、建筑节能、智能家居、学校、医院、机场车站等场所。

  • 型号: JD01AM01
  • 尺寸: 直径168mm*厚度31mm
  • 质保: 2年
  • 工作电压: DC9V~24V
  • 产地: 中国广州
  • 用途: 检测环境中的温度、湿度、PM2.5、PM10、PM1.0、TVOC、环境烟雾等多种要素

智能综合环境监测终端

一款智能环境质量检测变送器,用于检测环境中的温度、湿度、PM2.5、PM10、PM1.0TVOC、环境烟雾等多种要素,基本涵盖了反映空气质量的各项指标。变送器采用高精密传感器及控制芯片,具备高精度、高分辨率、稳定性好的特点。支持宽压 DC5V~24V 直流供电,RS485信号通讯,标准 Modbus-RTU协议。广泛应用于楼宇暖通、建筑节能、智能家居、学校、医院、机场车站等场所。


功能与特性

  • 环境烟雾监测

  • 环境温度、湿度监测

  • PM2.5、PM10、PM1.0、TVOC可燃气体监测

  • CPU采用高速微处理器

  • 系统内置看门狗 有效防止系统宕机

  • 内置3路拔码,用于通讯地址选择 可设置波特率

  • 环境异常时支持现场声光报警

  • 宽范围DC5V-24V直流供电

  • 支持RS485通讯,标准 Modbus-RTU协议


技术参数

Ø 电源规范

供电范围:DC9V~24V

额定功耗:1W(在DC12V供电环境下 最大电流80mA)


Ø 温湿度参数

温度精度:±0.5℃  范围:-20℃ ~ 70℃

湿度精度:±3%  范围:0% ~ 100%


Ø PM1.0,PM2.5,PM10参数:

精度:±15μg/m³ 范围:0~100μg/m³

精度:±15%    范围:100~1000μg/m³

Ø TVOC参数:

典型精度(25℃ 50%RH):30% F.S (最大误差50% F.S)

范围 : 0-99999ppb

工作温度:0℃~50℃ 工作湿度:0~95%RH

预热时间:>=120 秒

出厂标准测试气体: 乙醇



Ø 通讯方式:

RS485信号

标准Modbus RTU通讯协议

支持地址,波特率可设


Ø 外壳:

外观:白色圆形

尺寸:直径168mm*厚度31mm

l 安装方式:吸顶式/壁挂式

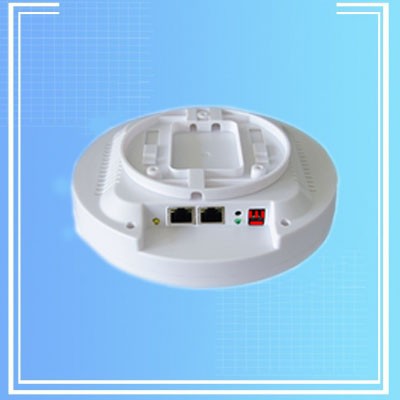

通讯接口定义

图片关键词

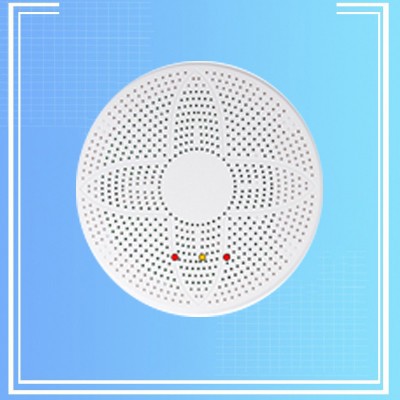

指示灯定义说明:

Ø RS485发送指示灯[橙色]:系统发送时指示灯闪烁

Ø RS485接收指示灯[绿色]:系统接收时指示灯闪烁

Ø 系统运行指示灯[橙色]:正常时每秒闪一次,否则异常

Ø 电源指示灯[绿色]:正常时常亮,否则异常

Ø 告警指示灯[红色]:环境异常告警时快速闪烁,否则每10秒瞬闪一次

Ø 传感器异常指示灯[橙色]:正常时常灭,传感器异常时快闪

Ø 蜂鸣器:环境异常告警时蜂鸣提示

拨码功能定义:支持3路拨码:用于通讯地址选择

        通信地址采用拨码开关进行设置,开关拨到上端为0,拨到数字端为1

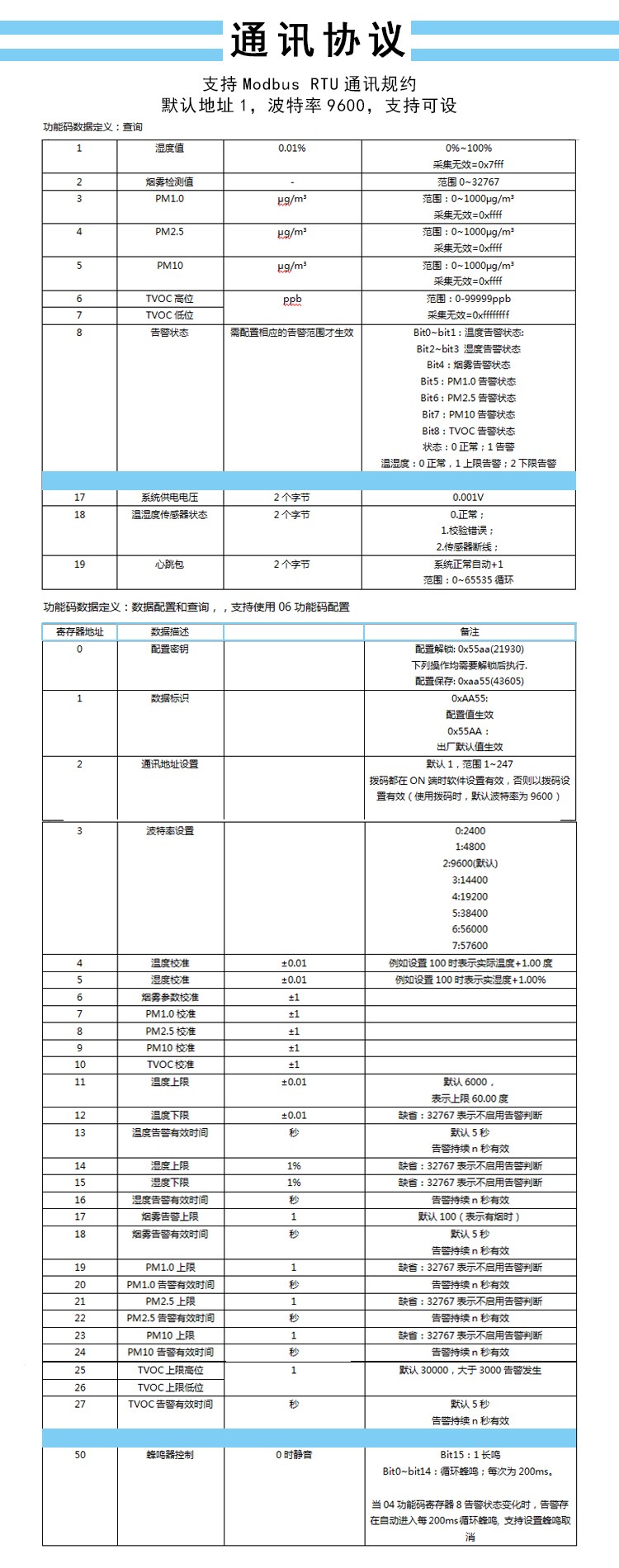

       Ø 支持Modbus RTU通讯规约

Ø 默认地址1,波特率9600,支持可设

环境规范

工作温度:-20°C~ 70°C

储存温度:-40°C ~ 85°C

工作湿度:不冷凝0%RH ~ 100%RH

贮存湿度:不冷凝0%RH ~ 100%RH


产品安装与展示

Ø 外壳:

外观:白色圆形

尺寸:直径168mm*厚度31mm

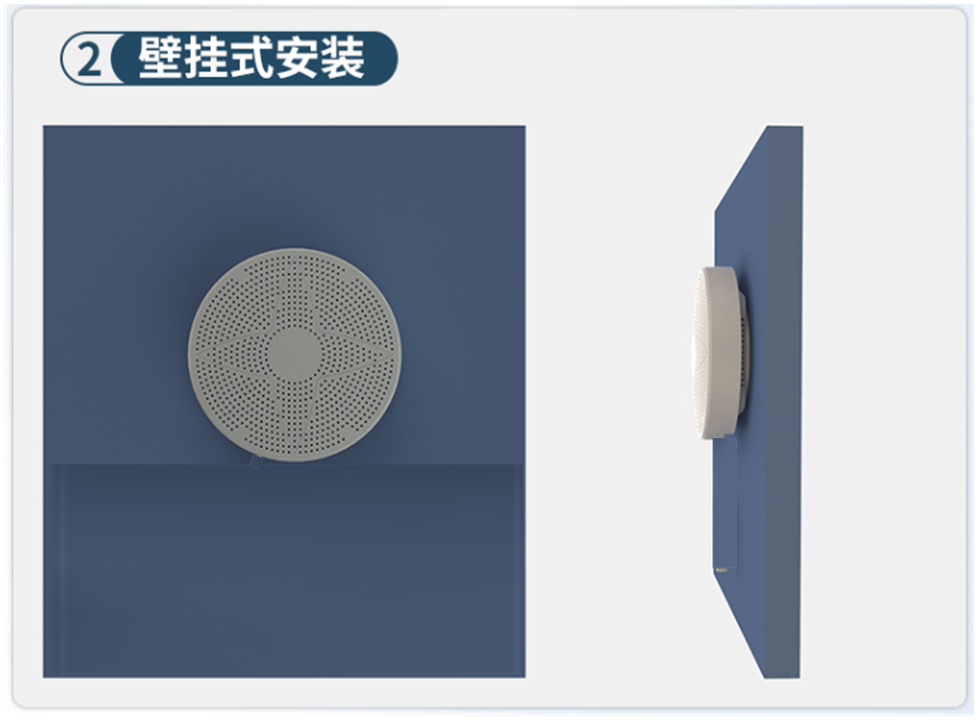

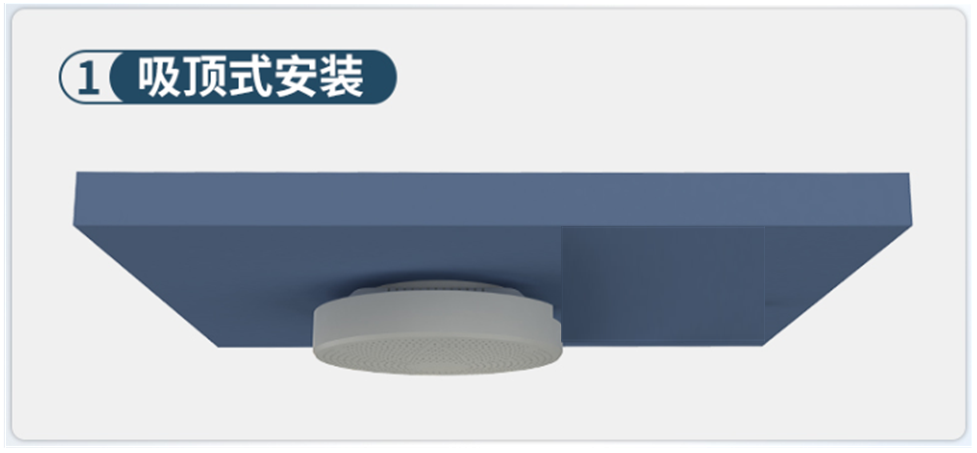

安装方式:吸顶式/壁挂式

图片关键词

Ø 安装

  • 步骤一:先在墙壁上打孔,将安装托盘固定至墙壁或屋顶上,安装孔径及间距如下图所示:


图片关键词


  • 步骤二:固定好安装卡座,将设备卡扣卡入安装底座,如下图所示

图片关键词

图片关键词图片关键词
