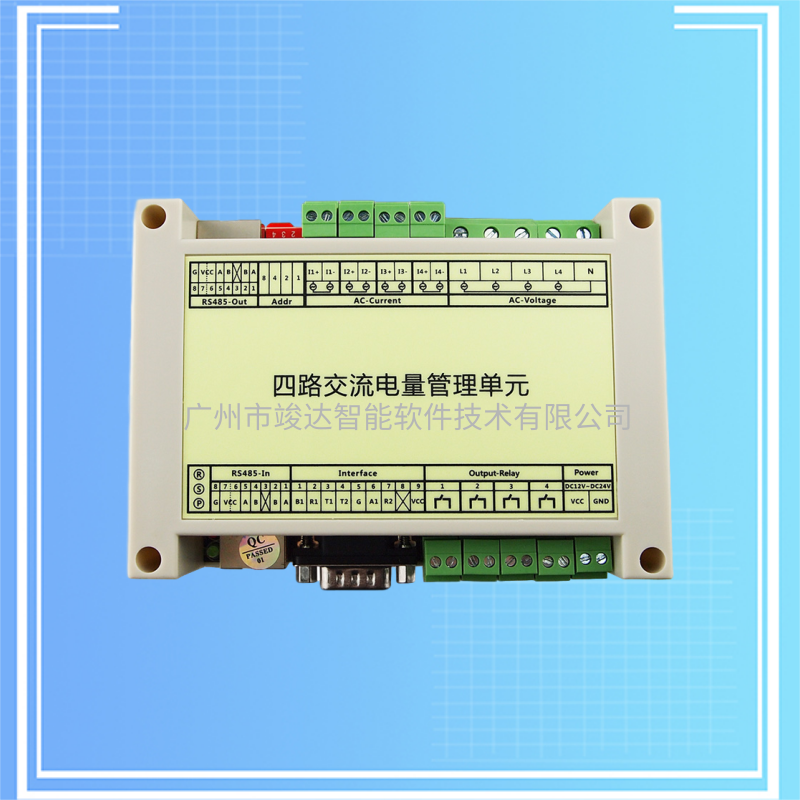

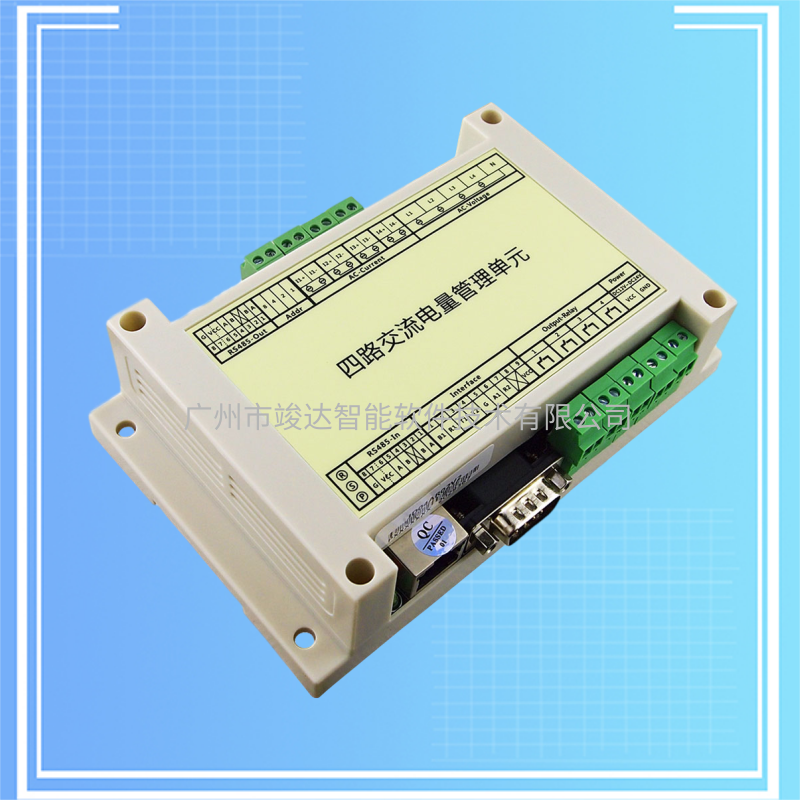

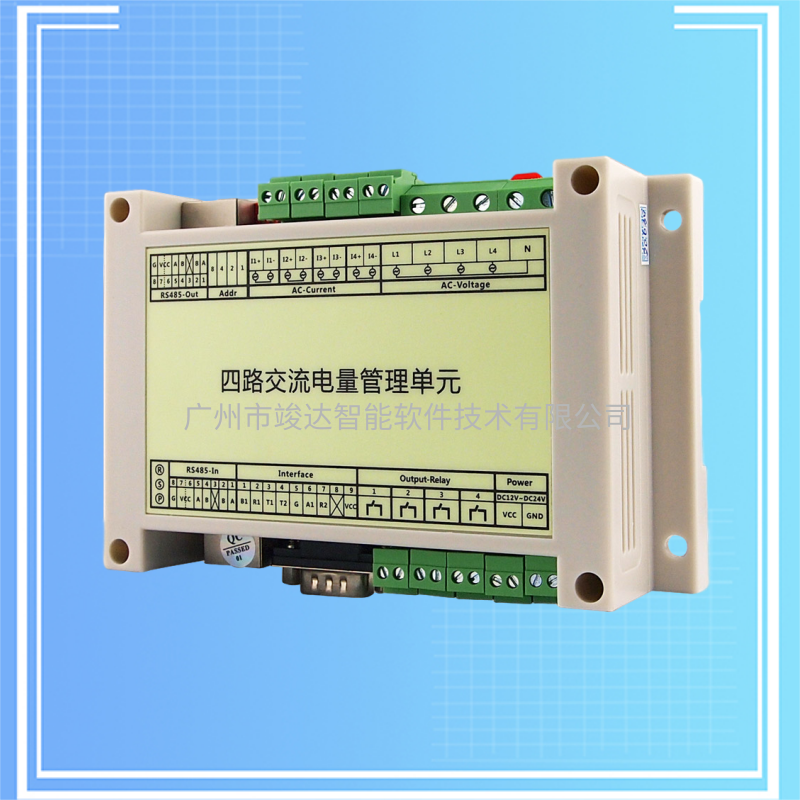

四路交流电量管理单元

四路交流电量管理单元是一款采用高速单片机作为控制核心,具有测量、计量、通讯、控制等功能,经济且实用的智能电量采集模块。可监测4路电压和4路电流,测量电量参数可通过RS485通讯接口输出,支持动环系统、机架式主机或者定制触摸屏进行采集,实现远程传输。并支持3路继电器控制输出,来实现电源控制,例如UPS电源充放电控制、开关机控制等等。适用于UPS机房、电池机房、数据中心等场合。

  • 型号:
  • 尺寸: 149*90*40(mm)
  • 质保: 两年
  • 工作电压:
  • 产地: 广州
  • 用途: 可广泛应用于各类机房交流电监测

四路交流电量管理单元是一款采用高速单片机作为控制核心,具有测量、计量、通讯、控制等功能,经济且实用的智能电量采集模块。可监测4路电压和4路电流,测量电量参数可通过RS485通讯接口输出,支持动环系统、机架式主机或者定制触摸屏进行采集,实现远程传输。并支持3路继电器控制输出,来实现电源控制,例如UPS电源充放电控制、开关机控制等等。适用于UPS机房、电池机房、数据中心等场合。

图片关键词


1.支持读取4路电压/电流,可直接测量AC电压/电流,测量电流需外接电流互感器。


2.支持1路RS232通讯:预留,可用于连接定制的竣达触摸屏等。


3.支持两路开关量输入(电平触发,低电平有效)和支持3路继电器控制开关。


4.支持2路RS485通讯,RS485通讯接口采用的MODBUS协议,完全兼容于各种动环系统或者组态软件所使用的MODBUS-(RTU)协议。RS485A用于连接PC或者modbus通讯设备,RS485B预留,支持定制功能。

采用MODBUS RTU标准协议,支持的寄存器定义如下:

波特率(默认):9600

数据位:8

停止位:1

校验位:无



图片关键词


端子接线说明

图片关键词


图片关键词

图片关键词
