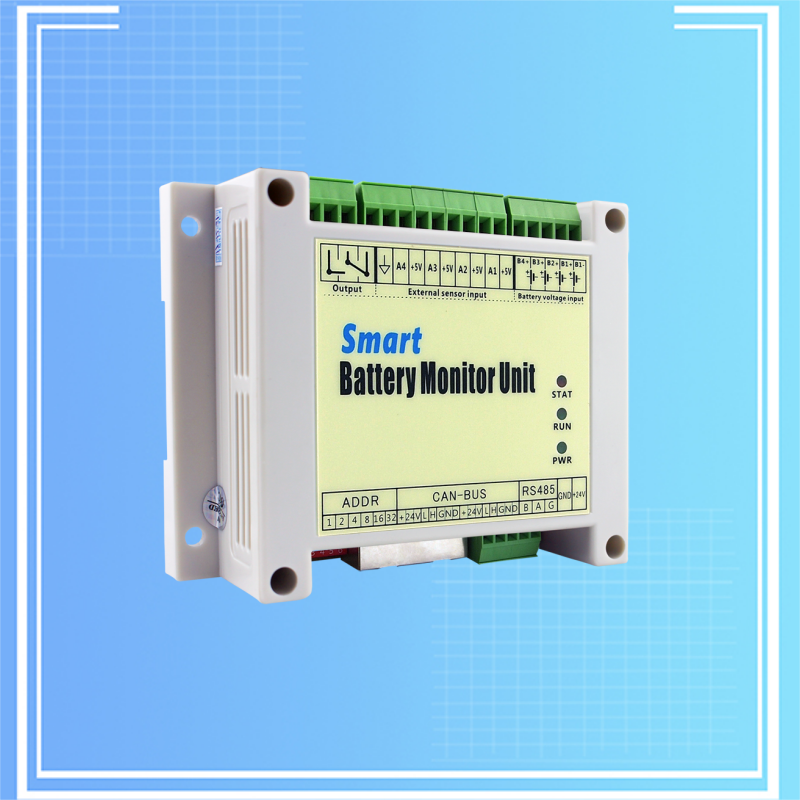

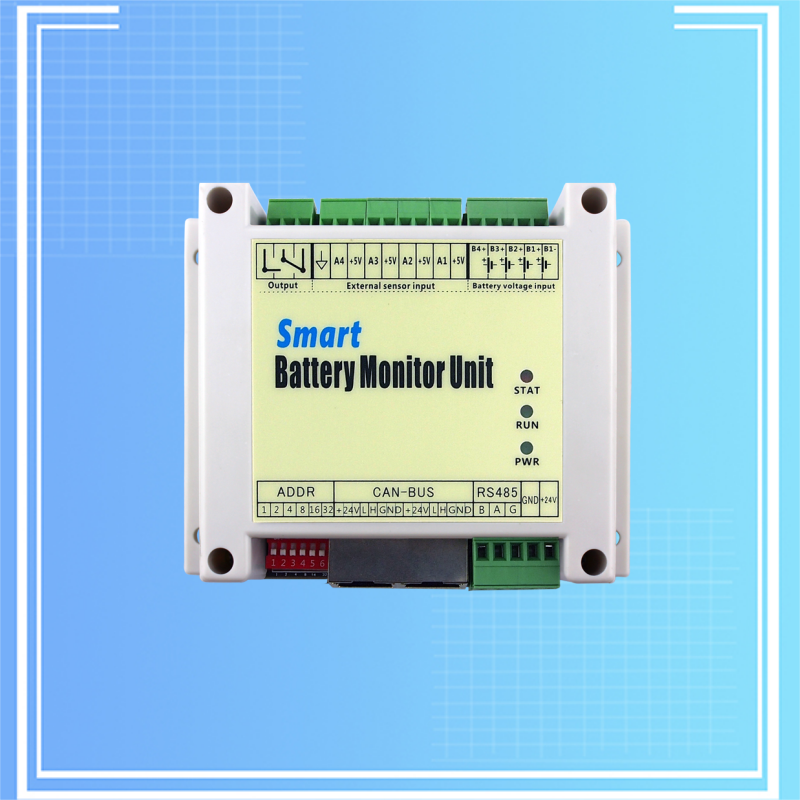

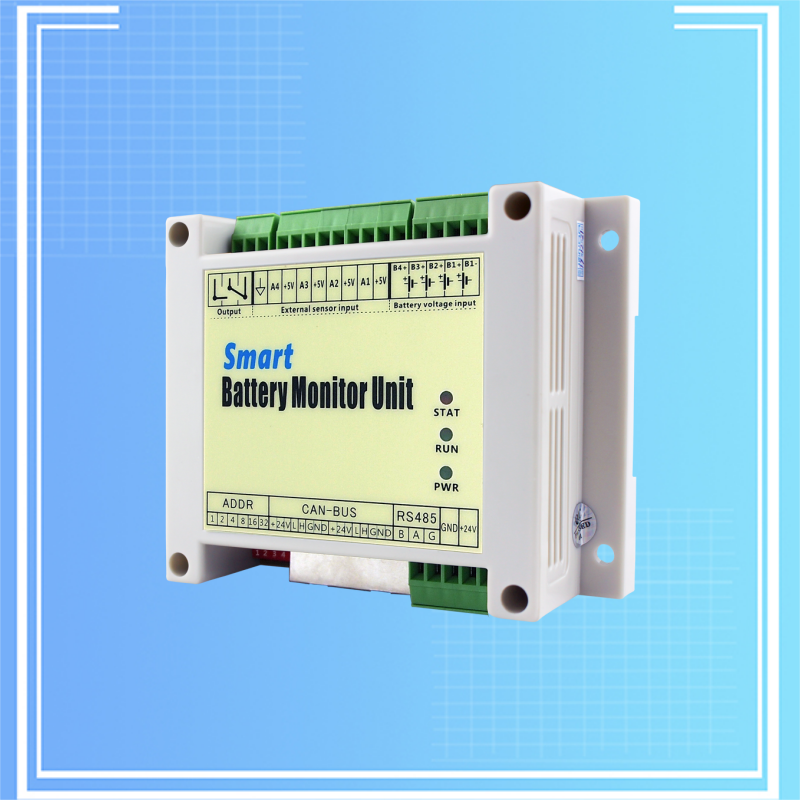

通用型四路电池巡检监测单元(简称:四路电池巡检单元),是广州市竣达智能软件技术有限公司推出的最新产品。采用隔离变压器采样电池电压设计,高抗干扰、高可靠,完成实现电池电压与巡检单元的隔离具有高安全性。四路电池巡检单元的主要功能是对蓄电池组的单电池电压和温度在线巡回检测。广泛应用于发电厂、变电站或其他行业中的直流电源、UPS电源的蓄电池组的电压和温度实时监测,从而能够及时发现失效电池,保证实时监测,保障电源的安全运行,提高系统的可靠性和自动化程度。
![图片关键词 图片关键词](http://www.upsmate.com/upload/202008/1597126405965073.png)
![图片关键词 图片关键词](http://www.upsmate.com/upload/202008/1597126443738812.png)
![图片关键词 图片关键词](http://www.upsmate.com/upload/202008/1597126463908443.png)
MODUS参数设置及定义
该单元标准版本采用MODUS作为接口协议,产品基本版本支持MODBUS RTU标准协议,支持的寄存器定义如下:
波特率(默认):9600
数据位:8
停止位:1
校验位:无
![](http://www.upsmate.com/upload/202006/1591686421109950.png)
1.通用型(适用于多种类电池及各类应用场合)、经济型(用户使用成本低)、实用型(功能性强,且满足大多数用户对电池检测的需求)。
![图片关键词 图片关键词](http://www.upsmate.com/upload/202008/1597126598140236.png)
2.RS485(半双工)通讯接口,采用标准的MODBUS--RTU通信协议,支持接入第三方动环系统或者其他RS485的采集设备进行数据采集。
![图片关键词 图片关键词](http://www.upsmate.com/upload/202008/1597129403140098.png)
3.模块之间采用CAN-BUS级联通讯,在级联中的任何模块都可以完整读取其他模块的数据,安装便捷,监控便捷。
![图片关键词 图片关键词](http://www.upsmate.com/upload/202008/1597129717902763.png)
5.支持1路继电器对外提供报警状态,如所监测的电池出现故障,会通过用户所使用的继电器进行报警。
6.导轨式安装结构,一般安装在用户电池架上,不影响电池布置。而且内部核心电路与被测电池回路完全隔离,提高巡检可靠性。
![图片关键词 图片关键词](http://www.upsmate.com/upload/202008/1597129796107032.png)
![图片关键词 图片关键词](http://www.upsmate.com/upload/202008/1597130065342748.png)
![图片关键词 图片关键词](http://www.upsmate.com/upload/202008/1597130080830470.png)
![图片关键词 图片关键词](http://www.upsmate.com/upload/202002/1582603735712434.png)
