智能电池巡检箱监控系统方案

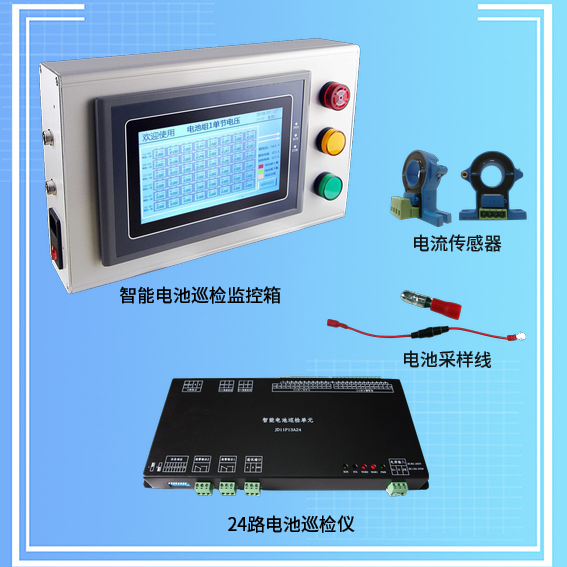

系统概述:智能电池巡检箱监控系统是为满足电池组监控而设计的一款在线式电池监测和管理系统。采用 7 寸 800*480 彩色触摸屏设计,可完成对电池组电压、电池电流、单体电池电压、电池的各项参数和状态监测和告警功能。测量单节电池电压范围0~20V,同时支持市面常用的2V、6V、12V电池。使用红、绿、黄三色指示灯分别对应监控电池组的异常和告警状态,并提供完整的配件包含带保险丝的电池采样线和数据线。

  • 型号: BMS07A
  • 尺寸: 7 寸 800*480 彩色触摸屏设计,长318 MM*宽200MM *高 68 MM
  • 质保: 两年
  • 工作电压: DC120~-370V 或者AC:85~265V
  • 产地: 广州
  • 用途: 应用于发电厂、变电站或其它行业中的直流电源、UPS电源的蓄电池组的电压、电流实时监测及告警。

图片关键词

智能电池巡检箱监控系统是为满足电池组监控而设计的一款在线式电池监测和管理系统。

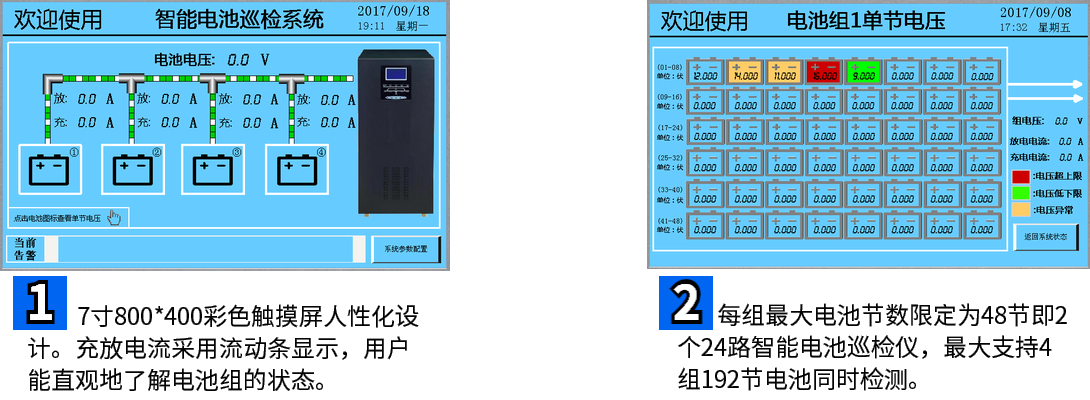

采用 7 寸 800*480 彩色触摸屏设计,可完成对电池组电压、电池电流、单体电池电压、

电池的各项参数和状态监测和告警功能。测量单节电池电压范围0~20V,同时支持市面

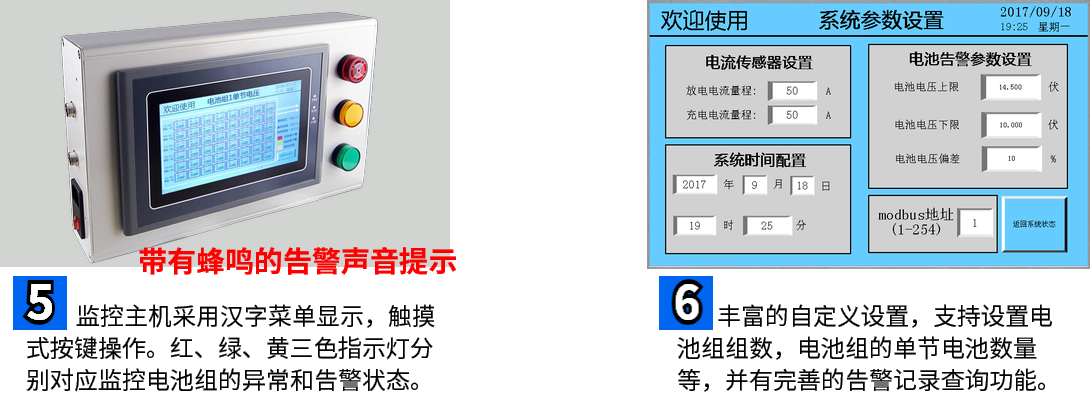

常用的2V、6V、12V电池。使用红、绿、黄三色指示灯分别对应监控电池组的异常和告

警状态,并且还提供完整的配件包含带保险丝的电池采样线和数据线供客户安装配置。

图片关键词

图片关键词

图片关键词



图片关键词



图片关键词



图片关键词


图片关键词


图片关键词图片关键词



图片关键词

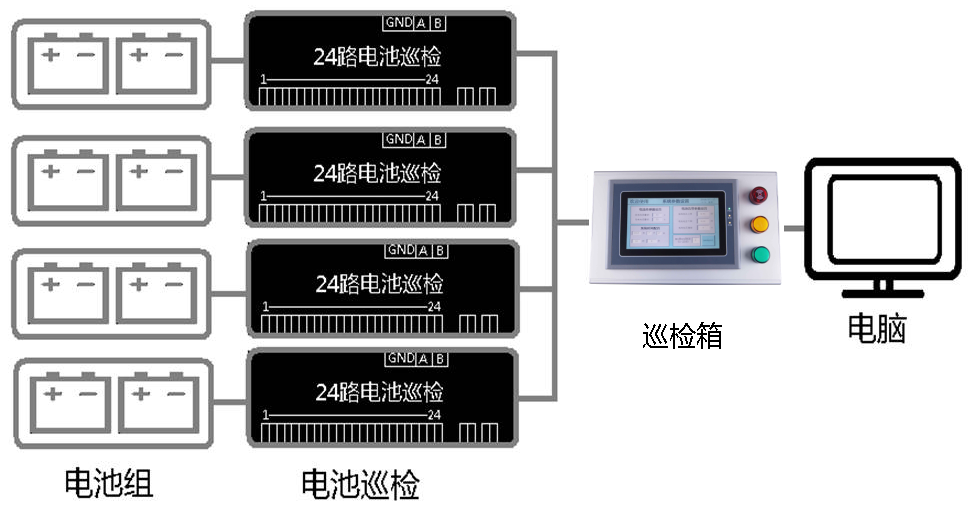

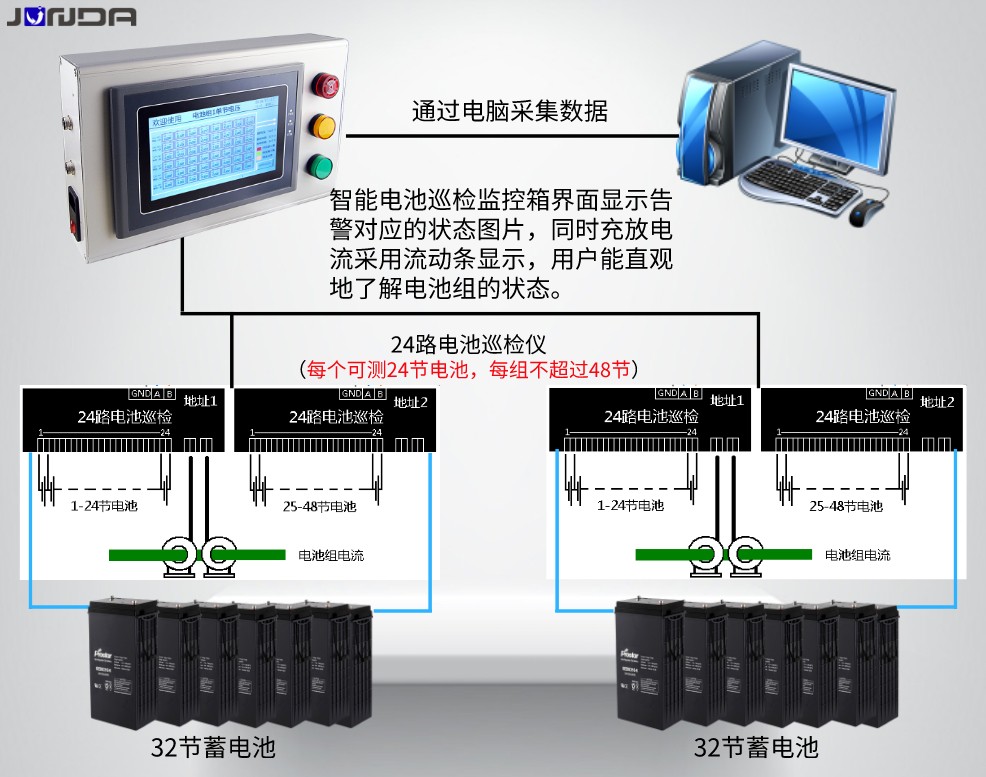

2组蓄电池,每组32节电池监控应用图

图片关键词



图片关键词

图片关键词


图片关键词

广州市竣达智能软件技术有限公司

微信公众号:

图片关键词

地址: 广州市萝岗区科学城彩频路9号科学软件园B902G/H

总机: +8620-32052760  18927501849

传真: +8620-32058401

邮箱:Support@Junda-tech.com

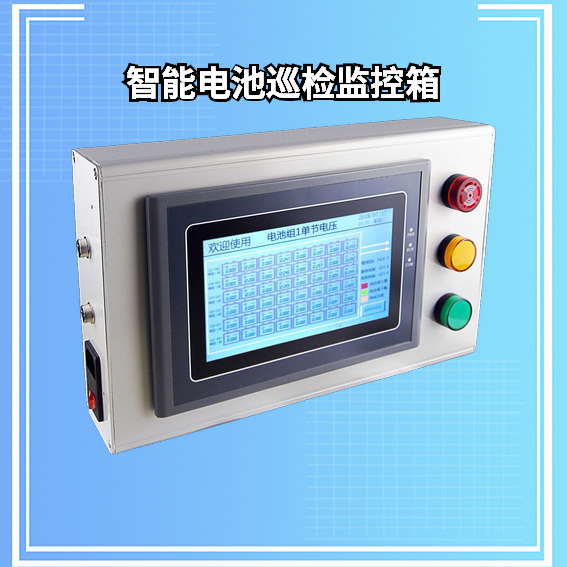

智能电池巡检监控主机:

图片关键词

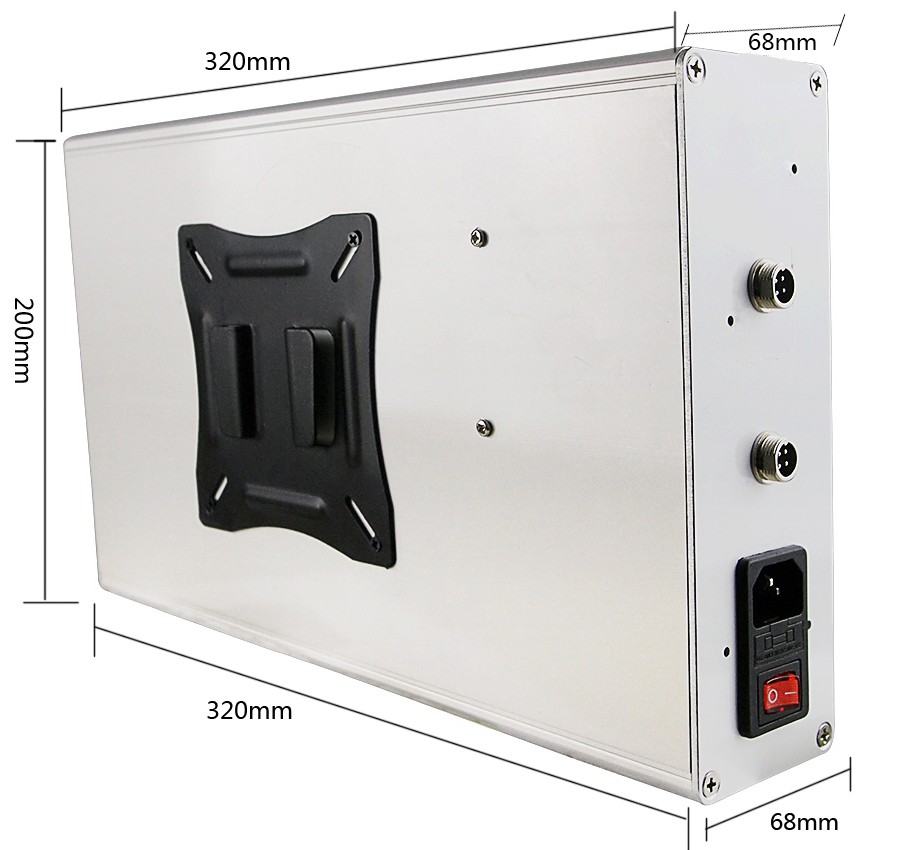

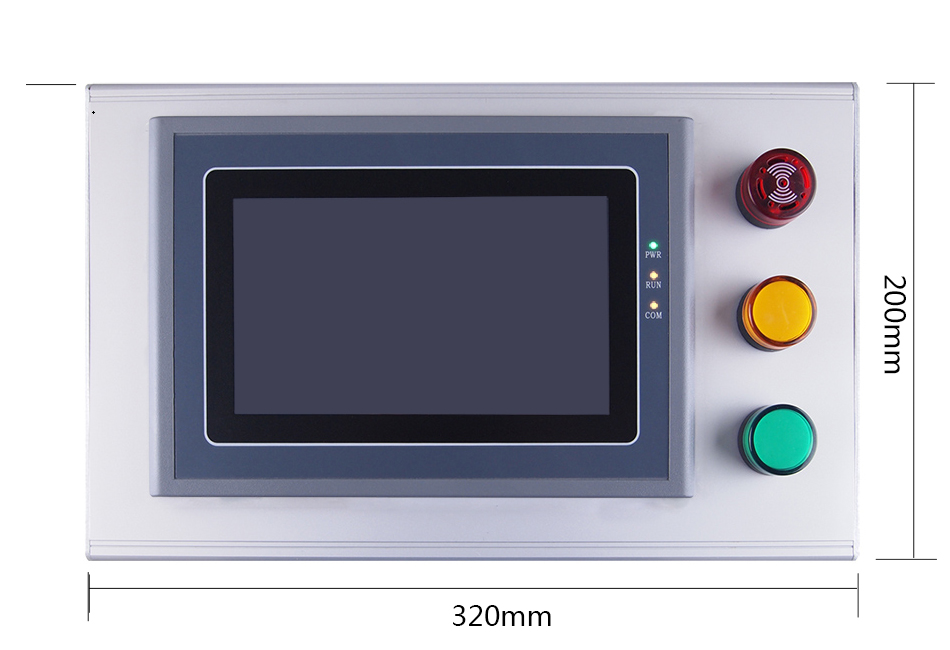

参数:采用7寸800*480 彩色触摸屏设计。长318 MM*宽200MM *高 68 MM。

图片关键词

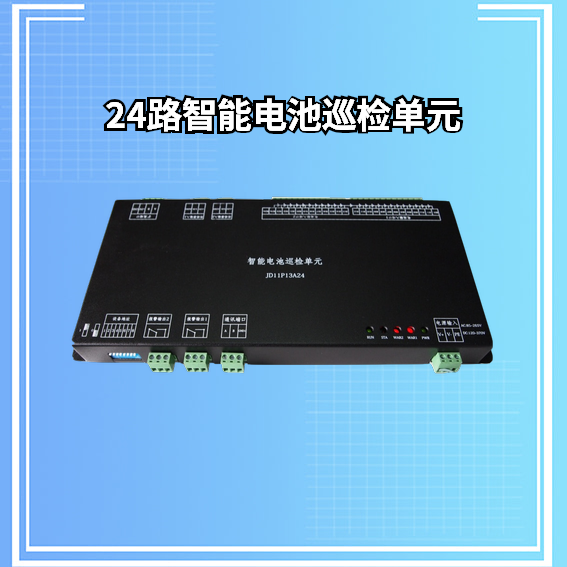

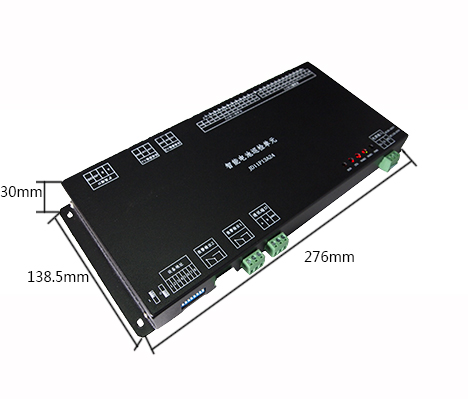

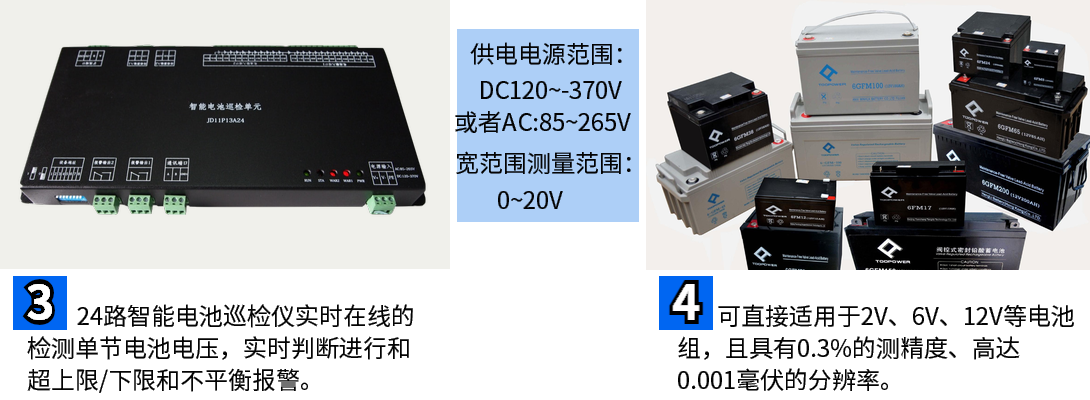

24路智能电池巡检仪:

图片关键词

图片关键词

产品基本参数:

参数项技术指标
供电电源电压

DC:120~370V、AC:85~265

测量电压精度

≤±0.2%

测量电压范

0~15V

传感器供电输出

+12V ±10%
电流传感器输入范围

0~5VD

告警继电器输出

3A@30VDC 或  3A@250VAC

自动巡检一周

≤2秒

运行方式

连续运行,自动巡检

环境温度

-40℃~+85℃

环境湿度

<70%

最大功耗

≤5W

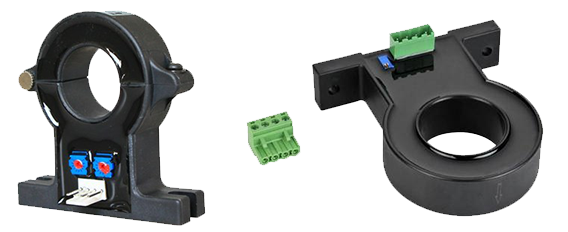

电流传感器:

图片关键词


参数:100A/DC,+12V供电:0~5v ,输出 1%精度,开口式,孔21MM,单向直流。

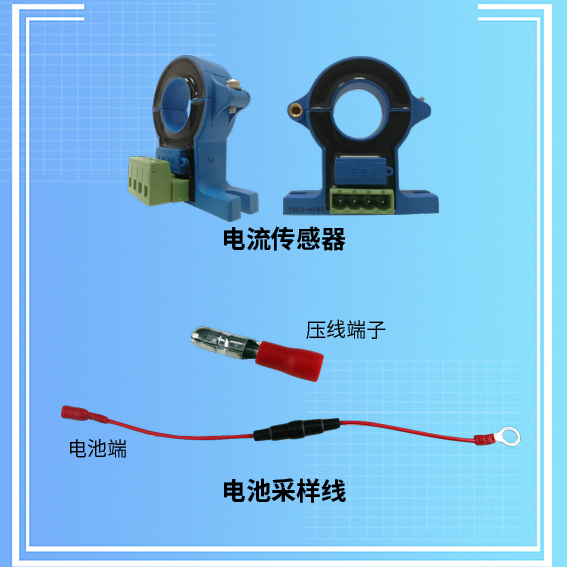

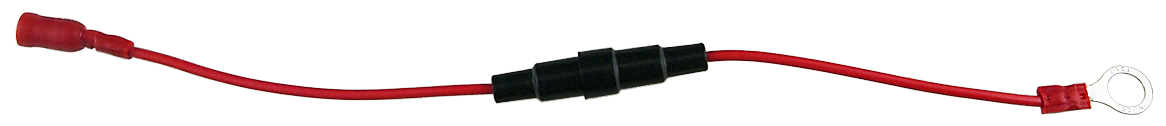

采样线:

压线端子

电池端

参数:采用8mm 闭合线耳,中间保险丝5*20 电流100毫安,线粗为0.75平。
