智能精密空调网络监控终端
智能精密空调网络监控终端是一款基于精密空调的智能网络监控设备，通过网线连接网络，不间断的采集空调的运行状态数据，根据UPS的运行情况，以网页界面或snmp等形式对空调的数据和状态进行即时显示的模块。
产品特性：
宽电源的输入范围，支持DC 9V-24V 供电。
体积小，重量轻，功耗小，占用空间小，安装方便。
全天24小时不间断监测，适合各种无人值守的监控场合。
支持市面上多数品牌的空调协议，接受厂家定制协议。
按照标准的snmp协议输出数据，并提供snmp的mib。
支持多语言切换显示
产品接口定义图：

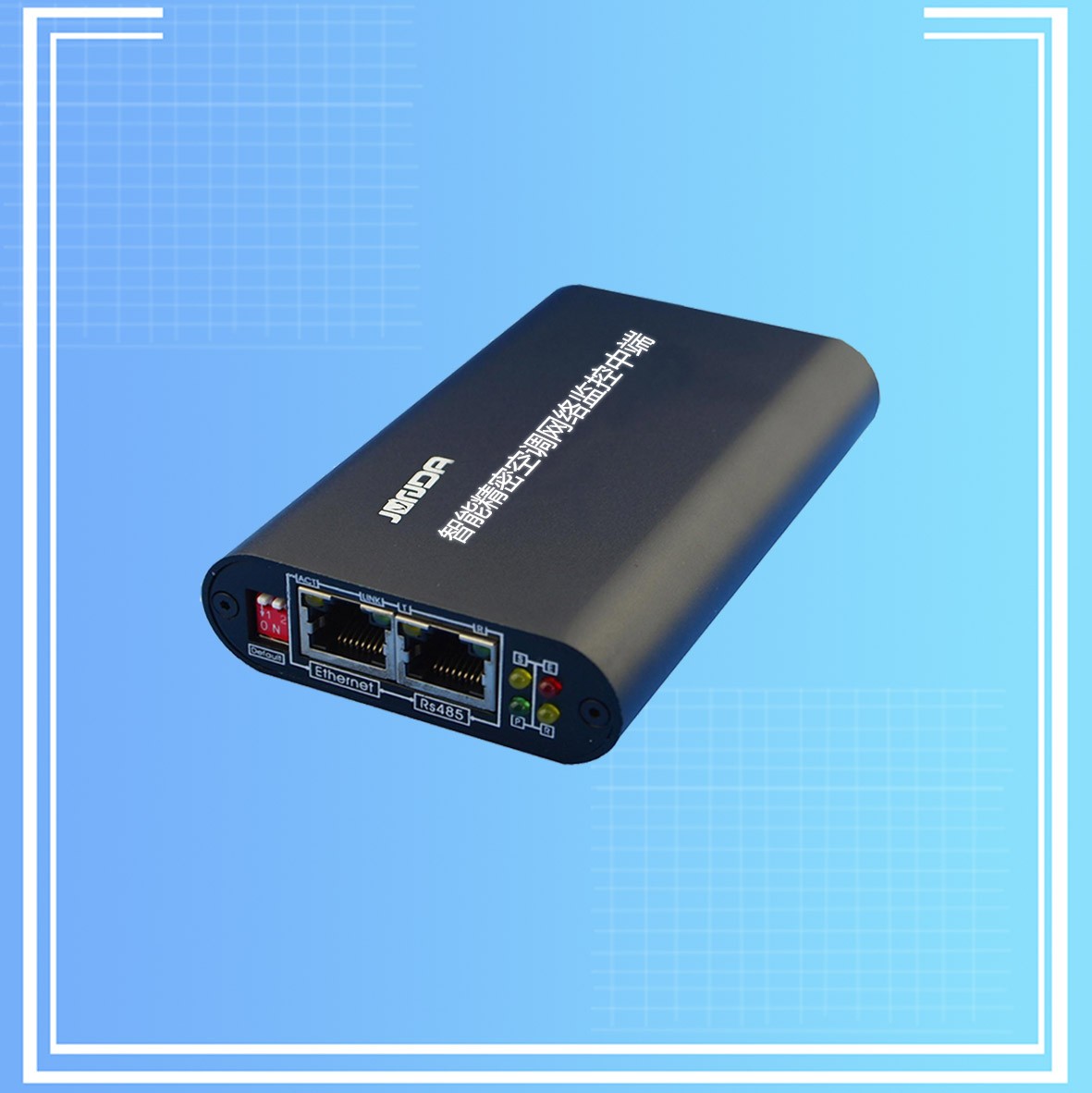

前面板：
| 参数项 | 定义说明 | |
接口 | Default | NO.1是恢复IP地址拨码，NO.2是串口配置拨码，正常使用时2个拨码都应该在非ON端 |
Ethernet | 用于连接网络（配置设备地址时使用） | |
RS485 | 用于连接连接空调 | |
指示灯 | S | 网络指示灯，通讯正常时常亮，异常时快闪 |
E | 空调通讯灯，监控设备与空调通讯正常时常亮，异常时快闪 | |
P | 电源指示灯，当设备接入电源正常时常亮，其他状态表示设备异常 | |
R | 运行指示灯，当设备运行正常时慢闪，其他状态表示设备异常 | |

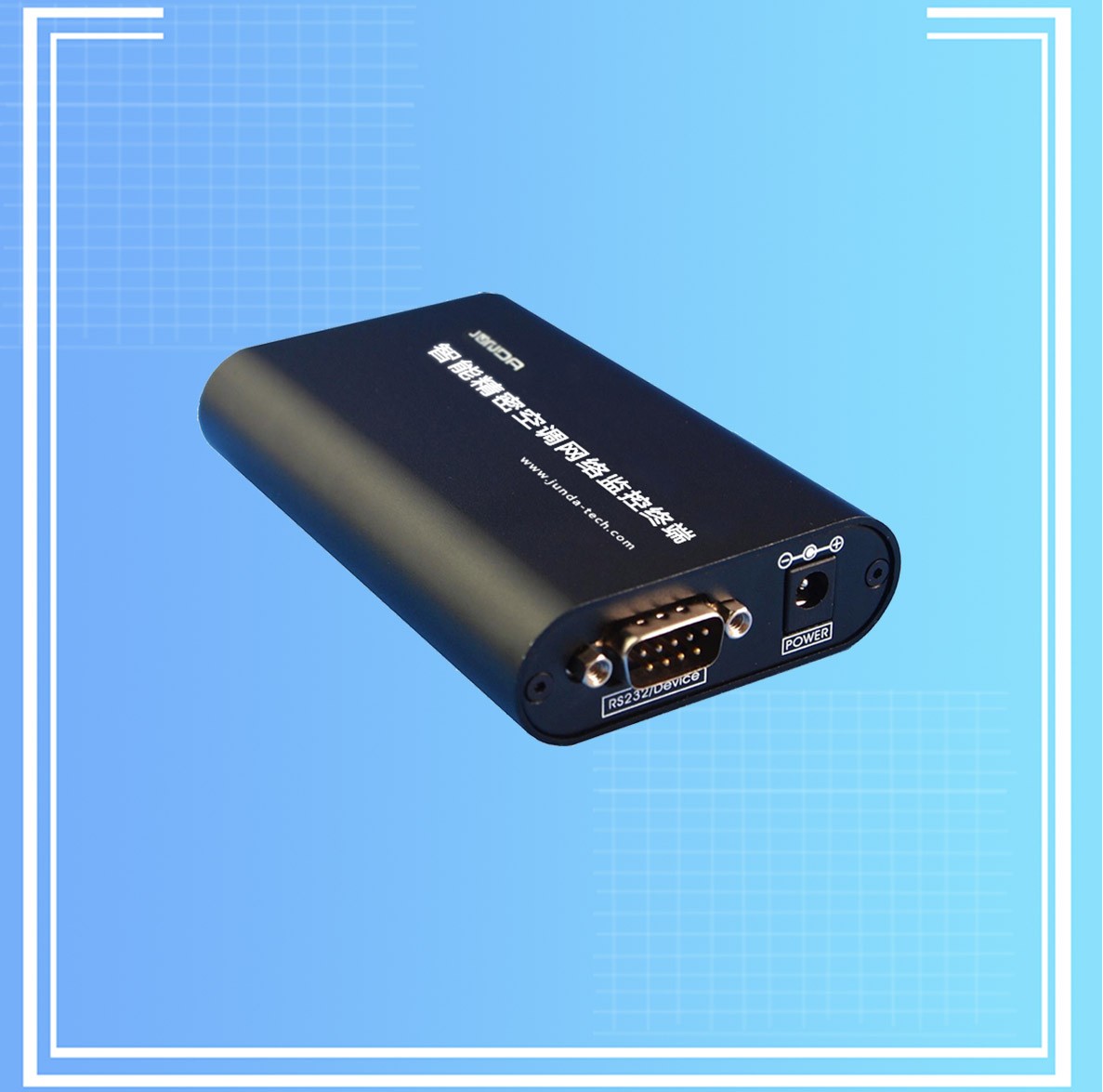

背面板：
| 参数项 | 定义说明 |
| RS232/Device | 可选用于连接空调 |
| POWER | 用于连接配套的12V电源适配器 |
RS485接口的定义：
| 引脚 | 名称 | 描述 | 作用 |
| 1 | RS485_A | RS485信号 | RS485通讯信号 |
| 2 | RS485_B | RS485信号 | |
| 3 | 暂未使用 | ||
| 4 | RS485_B | RS485信号 | RS485通讯信号：内部已短接到2脚 |
| 5 | RS485_A | RS485信号 | RS485通讯信号：内部已短接到1脚 |
| 6 | 暂未使用 | ||
| 7 | +12V | 电源 | 向外供电 |
| 8 | GND | 电源地 | |
| 绿灯 | RS422RXD | 接收指示灯 | 串口发送指示 |
| 黄灯 | RS422TXD | 发送指示灯 |
拓扑图：
集中监控的拓扑图：
产品尺寸图：
产品参数：
| 参数项 | 技术规格 |
| 工作电压： | DC12V |
| 额定功率 | 2W |
| 工作温度 | 0℃~70°C |
| 工作湿度 | 10%~75% |
配置清单：
