UPS干节点通讯接口扩展板

d指示灯定义说明指示灯定义说明D2电源指示灯,绿色;上电常亮D3运行指示灯;红色;运行时1HZ闪烁D5通讯指示灯;红色,通讯正常时0.5HZ闪烁,异常时常亮干接点定义:所有的干接点口采用DB25母头,详细的定义如下表主电源异常旁路电源异常电池低压逆变同步异常旁路模式电池模式过载过温COMNCNOCOMNCNOCOMNCNOCOMNCNOCOMNCNOCOMNCNOCOMNCNOCOMNCNO123

  • 型号: P1030
  • 尺寸: 100mm*164.8mm*20mm
  • 质保: 2年
  • 工作电压: DC 12V
  • 产地: 中国广州
  • 用途:

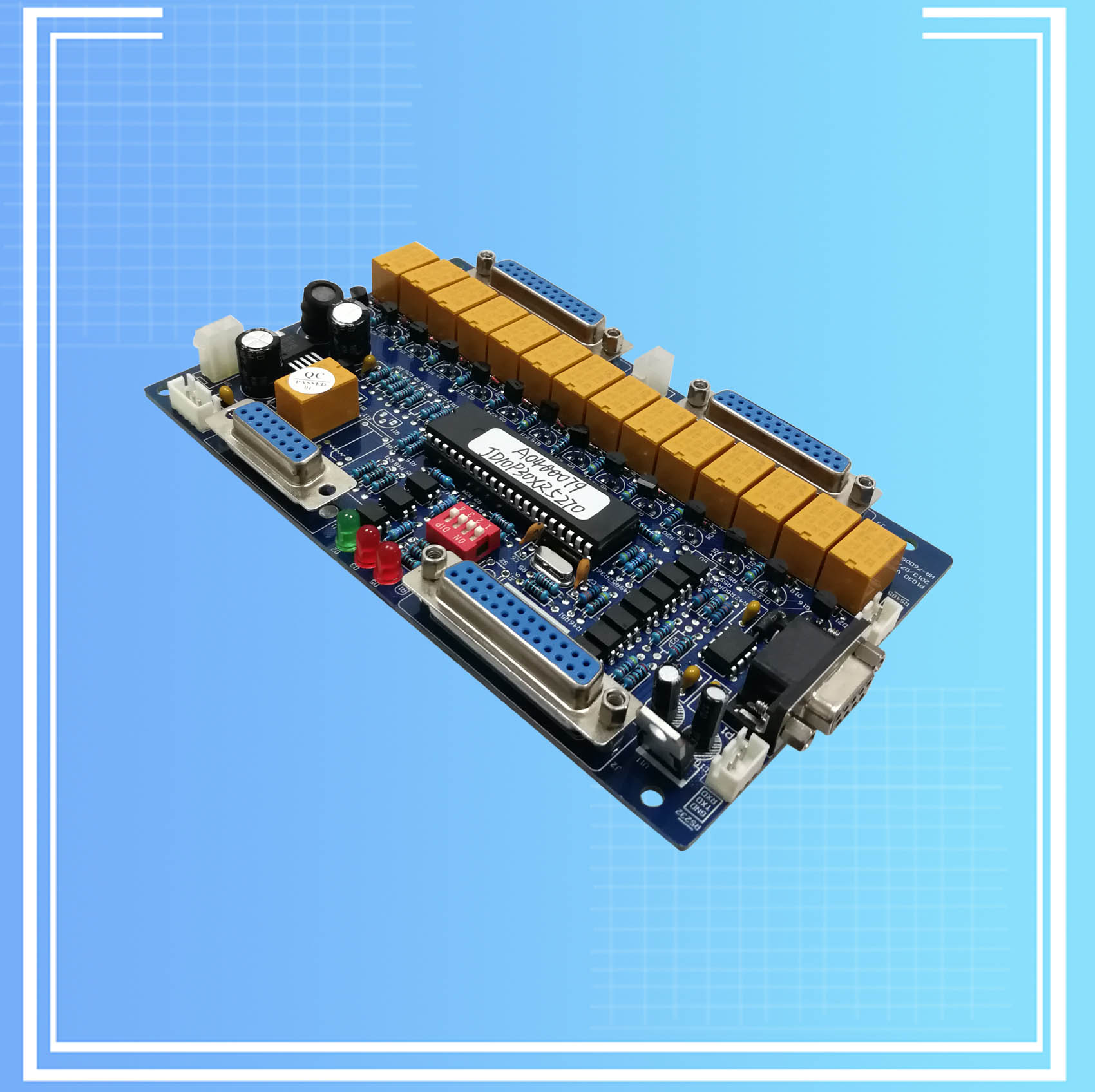

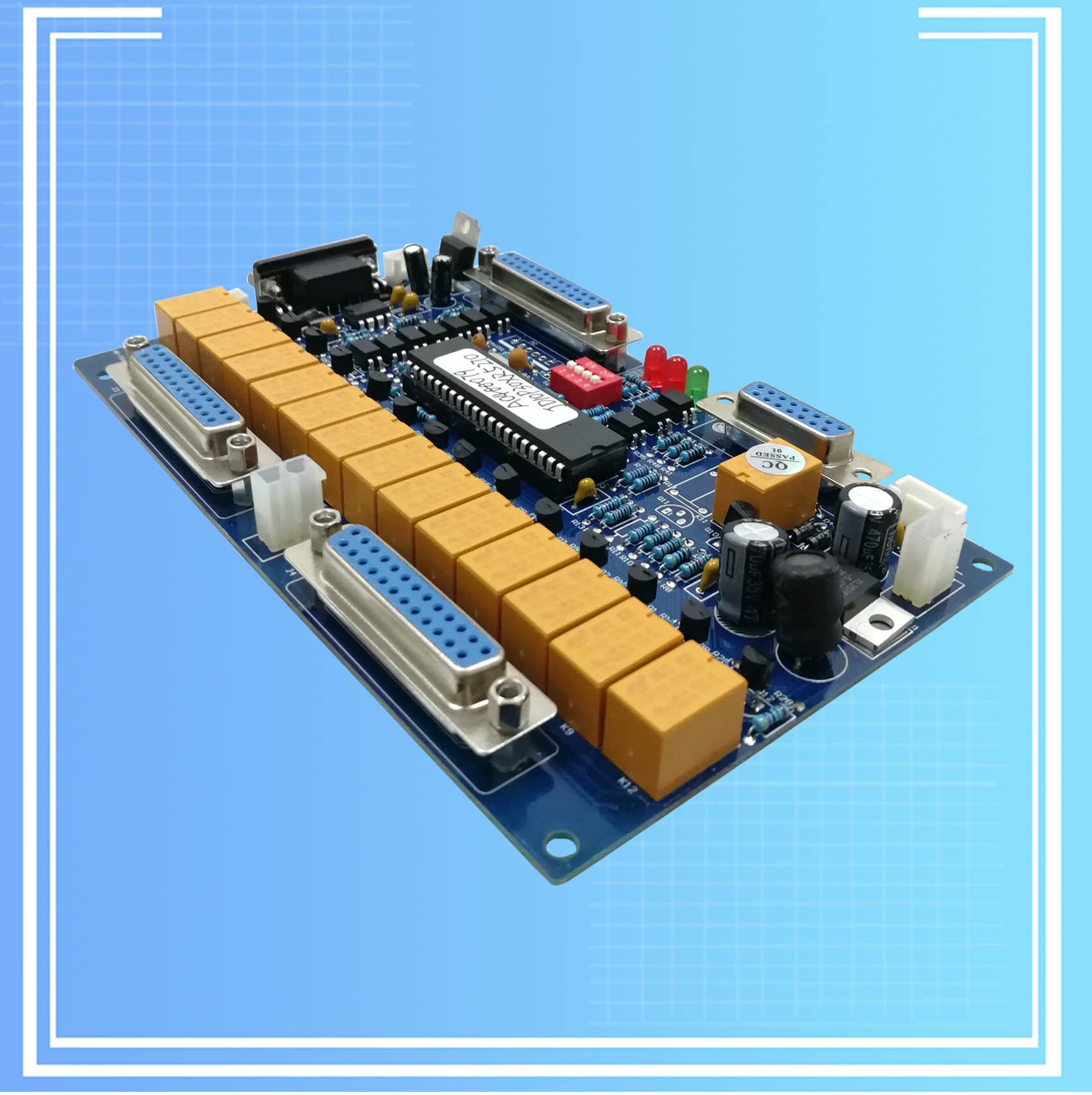

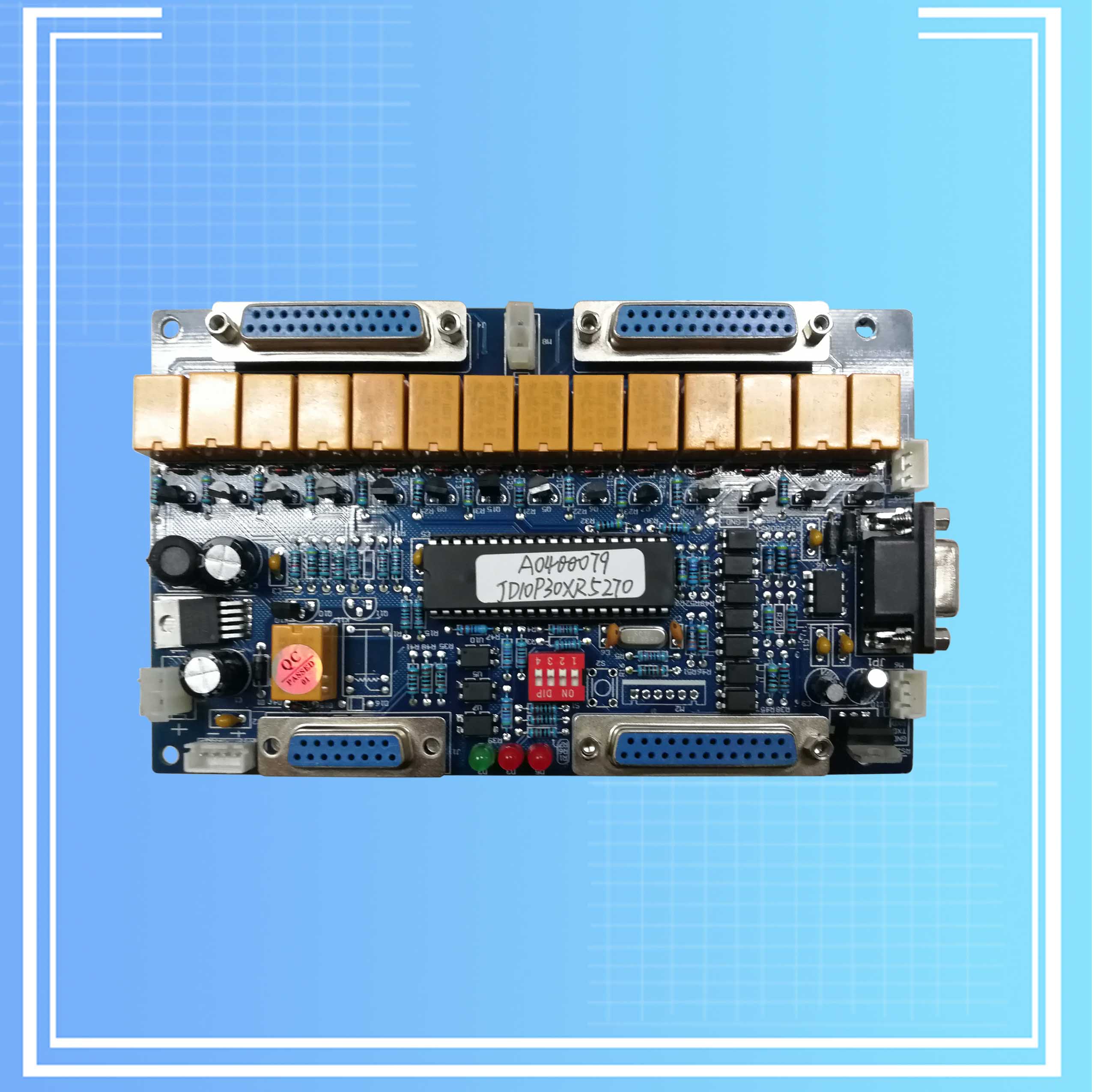

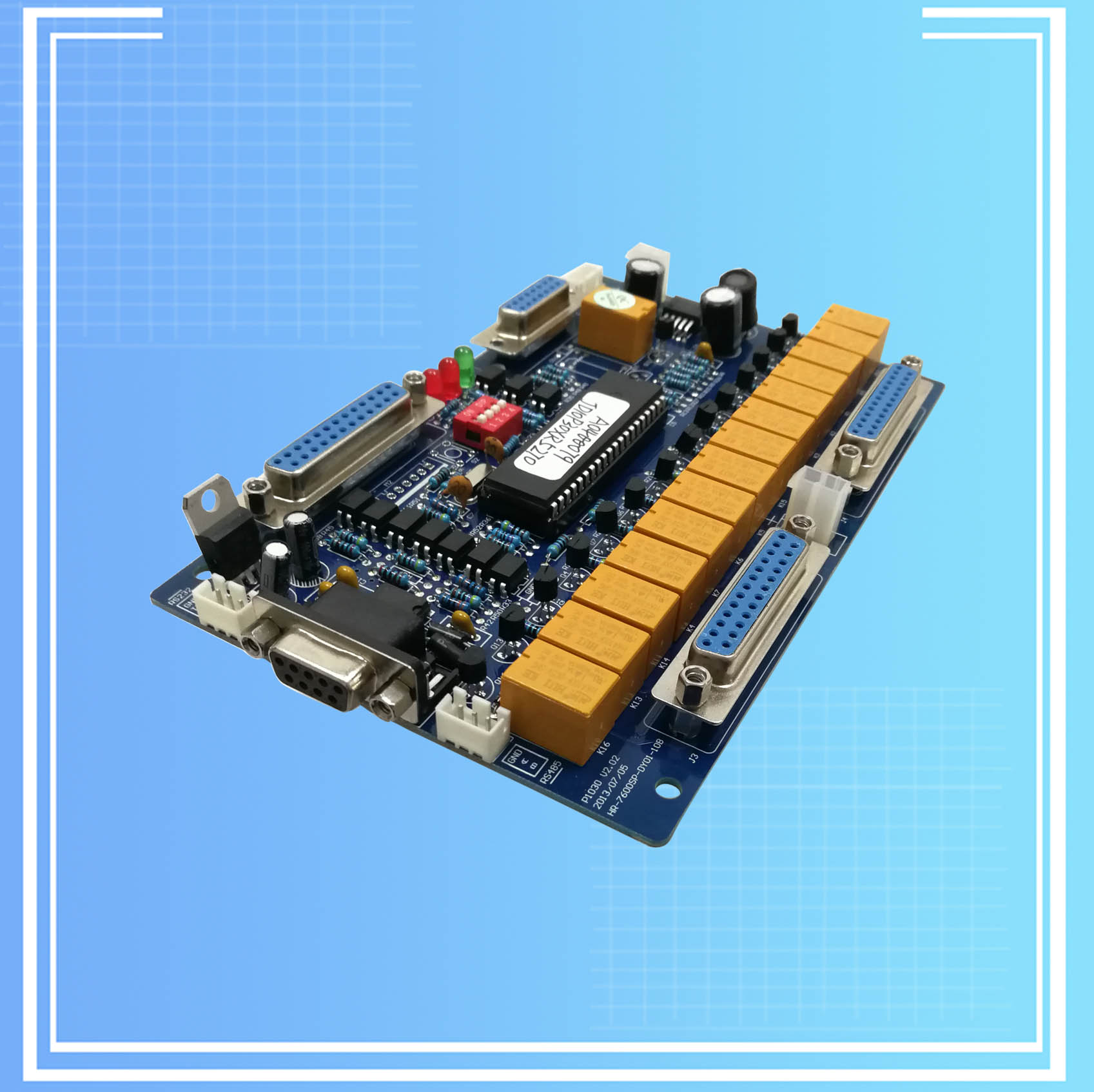

产品接口示意图:

图片关键词


指示灯定义说明:

指示灯定义说明
D2
电源指示灯,绿色;上电常亮
D3运行指示灯;红色;运行时1HZ闪烁
D5通讯指示灯;红色,通讯正常时0.5HZ闪烁,异常时常亮


接线说明:

1、电源接口:

     电源接口分别留有4P,2.54MM间距的排针座M1以及5557 2P的针座M7,正负极请查看PCB标识。

2对外通讯端口:

板子对外通讯端口留有DB9母头JP1,M6,M3。DB9针脚支持RS232以及RS485通讯,但是在实际使用时只能用一种,所以必须只能用三芯线。M6为RS232接口,M3为RS485接口,RS485信号连接到主站时,除需要使用双绞线连接信号外,还需要连接地线.以避免不同系统之间的共模干扰。

详细DB9定义如下:

图片关键词




波特率:9600

数据位 :8

停止位:1

校验位:无

通讯协议:雷诺式协议(主动查询)

3、与UPS通讯端口:

端口采用DB25针母头,电气上采用RS232通讯接口。

通讯协议雷诺式协议(应答上报)

波特率:9600

数据位:8

停止位:1

校验位:无



图片关键词

4、输出控制端:

输出控制端采用DB15母头,短接7脚和任意CONGROL_COM脚2秒后UPS转旁路,按面板“逆变器开启按钮”恢复逆变,短接8脚和任意CONGROL_COM脚2秒后UPS整机关闭,无输出,重新闭合旁路输入开关恢复。

详细DB15定义如下:



图片关键词

5.干接点定义:所有的干接点口采用DB25母头,详细的定义如下表:

主电源异常

旁路电源异常

电池低压

逆变同步异常


旁路模式

电池模式

过载

过温

COM

NC

NO

COM

NC

NO

COM

NC

NO

COM

NC

NO


COM

NC

NO

COM

NC

NO

COM

NC

NO

COM

NC

NO

1

2

3

4

5

6

7

8

9

1

0

1

1

1

 2

1

3

1

4

1  5

1 6

1

7

1 8

1 9

2

0

2

1

2

2

2

3

2

 4

2

5

逆变器异常

整流器异常

静态开关异常

综合告警


维修开关闭合

输出开关断开

关闭逆变器

关闭系统(EPO)

COM

NC

NO

COM

NC

NO

COM

NC

NO

COM

NC

NO


COM

NC

NO

COM

NC

NO

A


B

A


B

1

2

3

4

5

6

7

8

9

1

0

1

 1

1

 2

1

3

1

4

1

5

1

6

1

7

1

 8

1

 9

2

0

2

 1

2

 2

2

3

2

4

2

 5



序号

干接点功能

UPS状态

常闭触点状态

常开触点状态

1

主输入电源异常

主输入电源异常

断开

闭合

2

旁路电源异常

旁路电源异常

断开

闭合

3

电池低压

电池低压

断开

闭合

4

逆变器同步异常

逆变器同步异常

断开

闭合

5

旁路模式

旁路运行

断开

闭合

6

电池模式

电池模式

断开

闭合

7

过载

过载

断开

闭合

8

过温

过温

断开

闭合

9

逆变器异常

逆变器故障

断开

闭合

10

整流器异常

整流器故障

断开

闭合

11

静态开关异常

静态开关异常

断开

闭合

12

综合告警

其余任意一个干接点动作

断开

闭合

13

维修开关闭合

维修开关闭合

断开

闭合

14

输出开关关断

输出开关关断

断开

闭合

15

逆变关闭

短接A、B两脚2秒后UPS转旁路,按面板“逆变器开启按钮”恢复逆变

16

系统关闭(EPO)

短接A、B两脚2秒后UPS整机关闭,无输出,重新闭合旁路输入开关恢复


产品尺寸图:



图片关键词

产品参数:

参数项技术指标
供电电源
DC 12V
功耗
1.5W


配置清单:



图片关键词
