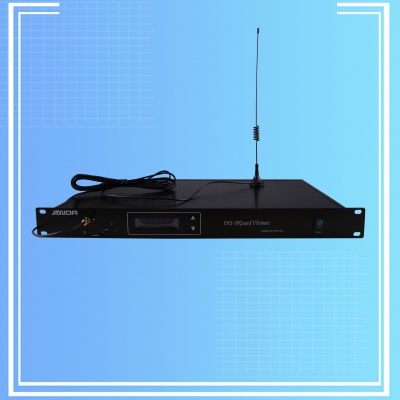

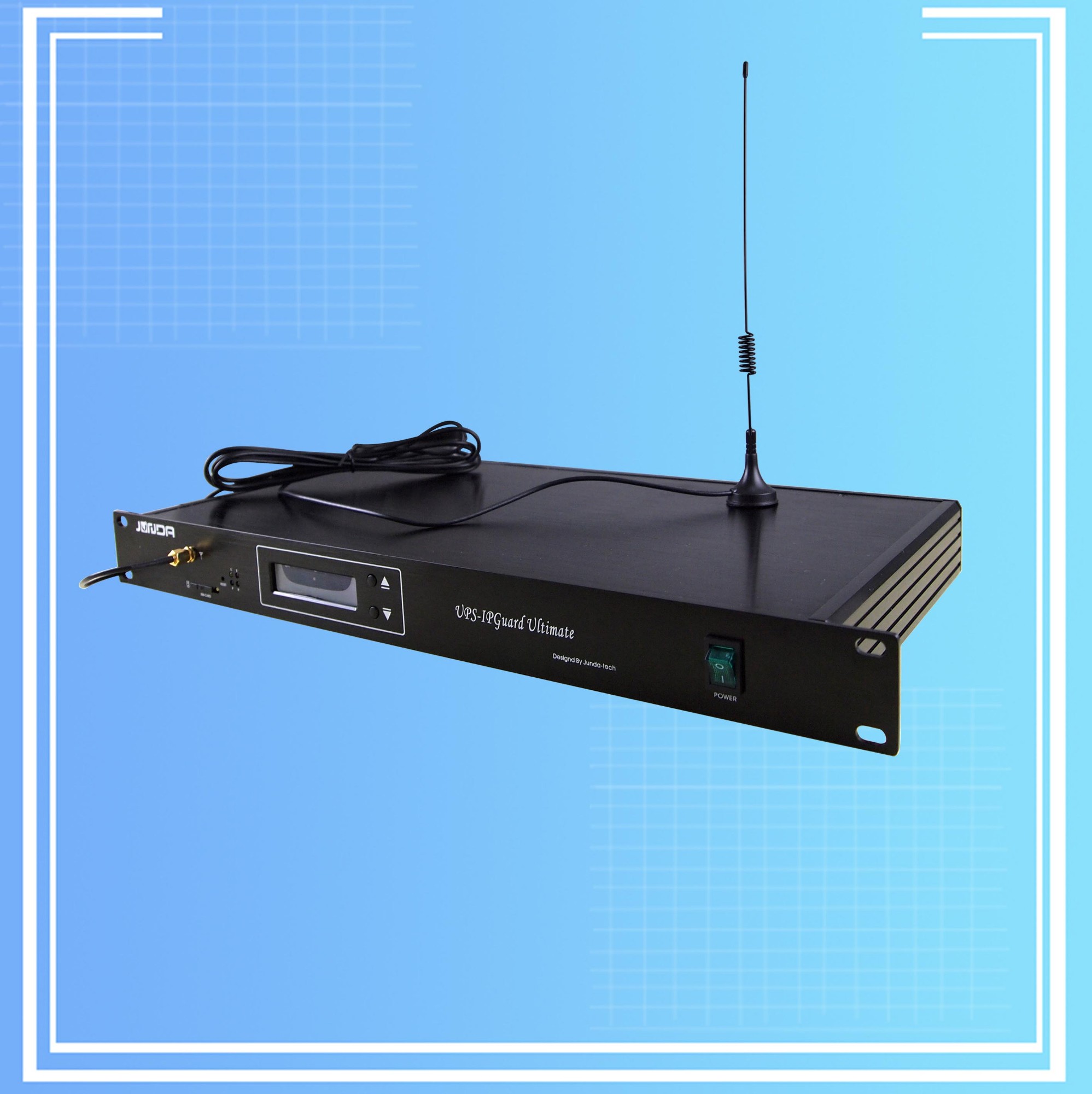

综合环境网络监控终端 UPS IPGuard Ultimate
UPS IPGuard Ultimate是一款专为综合网络机房所设计，集UPS监控和扩展动力环境于一体的网络监控主机。采用目前较为流行的19英寸机架式设计风格，支持220V交流或48V直流供电，支持12路以上开关量检测、多路继电器控制输出和环境温湿度扩展，具备短信监控及控制功能，更安全更可靠。将是现代无人值班守机房的最佳选择。
产品功能：
snmp远程网络监控：具备网络接口与直观的网页显示，实现远程监控功能，可随时随地获取UPS实时运行数据
RS232通用接口：同步采集UPS实时数据
Modbus现场集成监控:具备485接口，采用现流行的modbus协议，可实现非网络机房集成监控，形成同步查询单机房或多机 房监控数据，可选7寸触摸屏作为显示
具备可选电源供电:支持交流220V或直流48V供电,应用更广泛
具备6路继电器控制输出 :可用于控制风扇，空调等相应的电源开关设备
具备15路开关量输入检测: 可用于监控烟感，水浸，门禁，门磁等多 种机房环境设备
具备人机互动界面：采用14432宽屏液晶显示，为用户记录当前IP和实时监控数据（便于现场观看）
具备LED指示功能：更直观的了解设备现场的运行状态
具备4路模拟量采用：可测电流，电压等相关的模拟量数据,输入为0~5V
具有内置的GSM模块：通过SMS实现远程短信监控报警功
支持更广泛的UPS协议:APC , MGE梅兰日兰 , Eaton爱克赛 , SANTAK山特 、KSTAR科士达 , KELONG 科华 等多种国内外品牌
产品接口示意图：

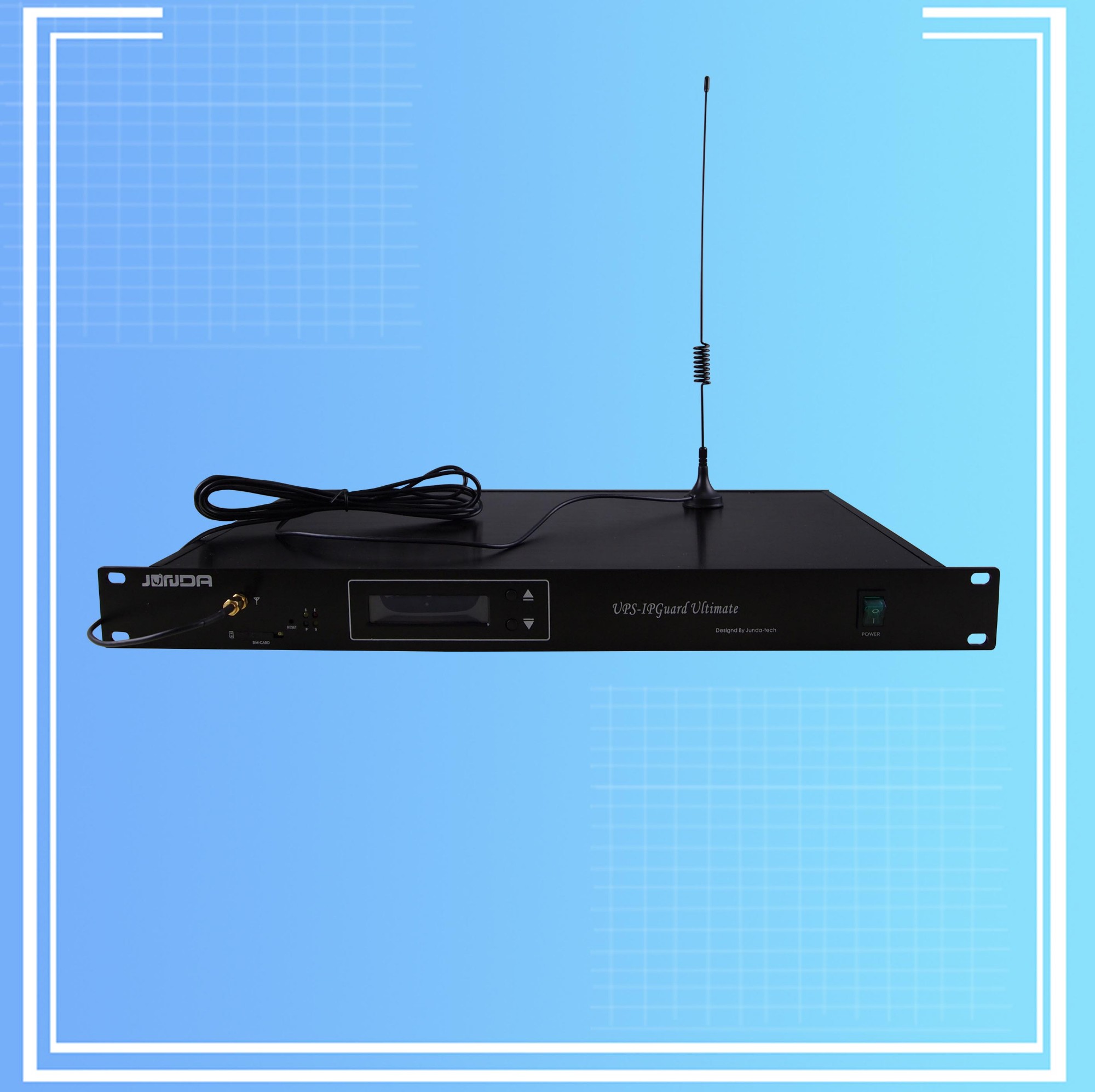

前面板：

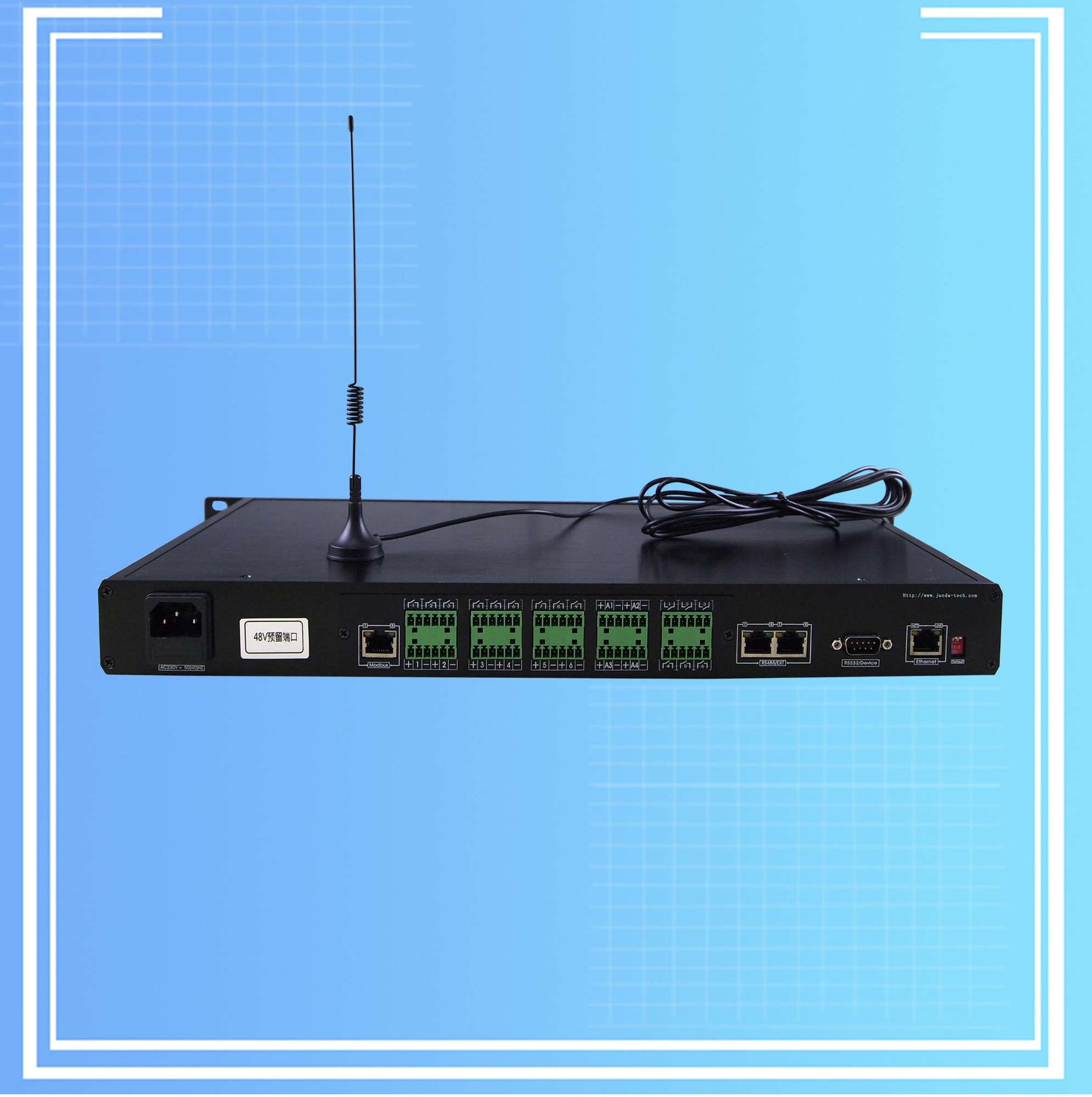

背面板：
前面板的接口及指示灯的定义说明：
| 参数项 | 定义 | |
| 接口 |
| 天线孔；用于安装标配天线；严禁带电插拔 |
SIM-CARD | SIM卡座；按一下右边的按钮可弹出SIM卡座，再正确插入SIM卡；严禁带电插拔 | |
RESET | 复位按键；长按3秒以上GSM模块复位 | |
| POWER | 电源开关 | |
| 指示灯 | S | 短信发送状态灯；设备空闲常亮，设备忙快闪 |
| E | GSM模块指示灯；快闪时正在启动，每两秒闪烁一次时启动成功 | |
| P | 正常运行时保持常亮 | |
| R | 运行指示灯；正常运行时每秒闪烁一次 | |
背面板的接口说明：
| 参数项 | 定义说明 |
| AC200V-50(60)HZ | 交流220V输入;（选配） |
| 48V预留端口 | 直流48V输入;（选配） |
| RS485/EXT | RS485通讯口，用于扩展监控环境温湿度或其他设备 |
| RS232/Device | 串口通讯接口，用于与PC机进行参数配置和查询UPS信息 |
Ethernet | UTP 10/100M RJ45以太网络接口 |
| Default | IP配置；当NO.1拨向下时恢复默认IP |
外设端口详细接线说明：
外设端口说明：
| 序号 | 说明 |
| 1 | Modbus主设备对外接口，可选配7寸触摸屏或PC机查看监控数据 |
| 2 | 有源输入采样端口：正负电压为DC12V;输入信号为DC12V或0V |
| 3 | 无源输入采样端口 |
| 4 | 模拟量输入采样端口A1-A4: 正负电压为DC12V; 输入端口电压范围：DC 0-5V 可配合各种变送器实现电量,温度,压力等各方面的检测 |
| 5 | 继电器输出控制端口: 开关量输出 |
产品尺寸图：
产品参数：
| 序号 | 项目 | 参数指标 |
| 1 | 工作电源 | 可选配 ：交流220输入或直流48V输入 |
| 2 | 外形尺寸 | 423mm×223mm×45mm |
| 3 | 组网方式 | 基于IP的局域网、广域网、因特网、ADSL、E1、无线以太网等 |
| 4 | 实时系统时钟 | 可设定UPS定时开/关机、电池定时放电等等 |
| 5 | 告警日志和历史数据 | 记录UPS的告警，以便于分析 |
| 6 | SNMP MIB | 支持MIB-II(RFC1213，RFC1315，RFC1316)，UPS MIB(RFC1628)，XPPC MIB |
| 7 | 通讯方式 | RS232实时通讯或 RS485 总线联网 |
| 8 | 配置方式 | 支持Telnet、Terminal（超级终端）、WWW（Web浏览器）等多种配置管理方式 |
| 9 | 运行环境 | 温度:10°C ～55°C；湿度:10～85% |
| 10 | 支持网络协议 | TCP/IP，UDP，SNMP，Telnet，SNTP，HTTP(升级HTTP协议支持SSL连接)，SMTP，DHCP，DNS，TFTP，ARP，ICMP等 |
| 11 | 防水状态 | 非防水设备 |
配置清单：
