智能机房动力环境监控主机
本产品是专为现代各类计算机及网络通信机房、通信行业基站而设计的远程多功能监控服务器，为各类的监控设备供应商提供完善的集中监控解决方案，系统具备12个RS485独立隔离通讯接口可监控机房环境温湿度、门禁、烟雾、漏水、市电断电等各类传感器检测对应的告警状态，同时这12个RS485独立隔离接口亦具备1路隔离开关量输入，1路隔离开关量输出，1路隔离电源输出，主接口包含1个RS232串口可用于接到短信语音报警器，进行短信和语音告警。管理系统通过以太网（ETHERNET）对产品进行监控。并且产品提供丰富的协议和API接口（Json、snmp、modbusTCP等），让客户能够轻松地接入已有的监控系统当中，客户亦可通过我们提供的接口数据来开发自己品牌相关的监控界面。也可以支持定制开发客户自己的监控后台界面。
系统特点:
1U/19寸标准机箱，结构紧凑,适合各种机柜、机箱
工业级标准设计，稳定可靠，可在-20℃～70℃环境下7×24h正常工作
采用硬件看门狗电路，永不宕机
安装容易，低功耗节能环保
灵活的供电方式：AC：220～264V，或 DC：12～48V（选配）
支持12路独立隔离的RS485通讯接口，每个接口单独隔离互不干扰；同时每路RS485接口上都保留了1路DC12V隔离电源输出，1路开关量（光耦）输入输出
有配套传感器和通讯线，用户可按照自身需求选配对应的传感器
10/100M以太网Ethernet网络通讯
支持1路标准USB接口，允许用户通过USB接口导出和保存设备的运行数据和告警记录
供电：交流供电（220V/50Hz）
提供Json、snmp、modbusTCP等接口，供客户系统采集数据

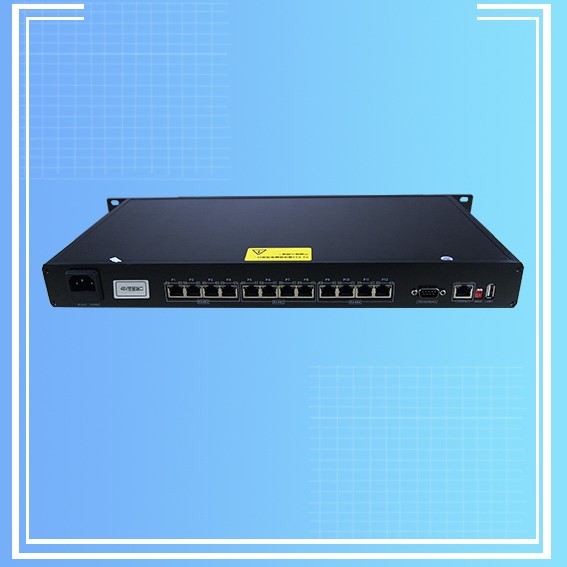

产品接口定义图：
1、电源输入端支持AC：220～264V，或DC：12～48V。
2、预留的电源输入端子
3、多功能独立隔离RJ45接口P1~P12
4、RS232接口，用于连接232通讯设备，或配置时使用
5、Ethernet网络接口，用于连接网络
6、拨码开关,用于复位或配置时使用
7、USB接口，用于连接USB设备
8、液晶显示屏，用于显示设备的一些相关信息，例如：设备IP地址、MAC地址。
9、电源开关
多功能独立隔离RJ45接口定义：
| 引脚 | 名称 | 描述 |
| 1 | RS485_A | RS485通讯信号 |
| 2 | RS485_B | RS485通讯信号 |
| 3 | 5V逻辑 | IO输出（对应黄灯，1亮0灭） |
| 4 | RS485_B | RS485通讯信号：内部已短接到2脚 |
| 5 | RS485_A | RS485通讯信号：内部已短接到1脚 |
| 6 | 5V逻辑 | IO输入(对应绿灯，1亮0灭) |
| 7 | +12V | 隔离输出电源（输出功率为2W） |
| 8 | GND | 隔离输出地线 |
组态界面
拓普图：

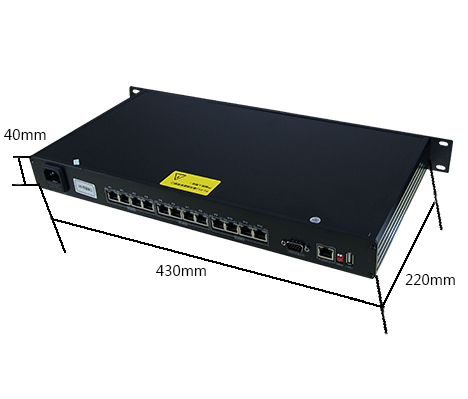

尺寸图：
技术参数：
| 参数项 | 技术指标 |
| 供电方式 | AC：220～264V；或DC：12～48V（选配） |
| 通讯接口 | 12路RS485通讯接口；用于扩展温湿度，电池巡检，水禁等一切485通讯设备；由后续的应用程序开发不断扩展； |
| 额定功率 | 9W |
| 工作环境操作温度 | 0～55°C |
| 工作环境操作湿度 | 5～95%RH |
| 储存温度 | 0～75°C |
| 储存湿度 | 5～95%RH |

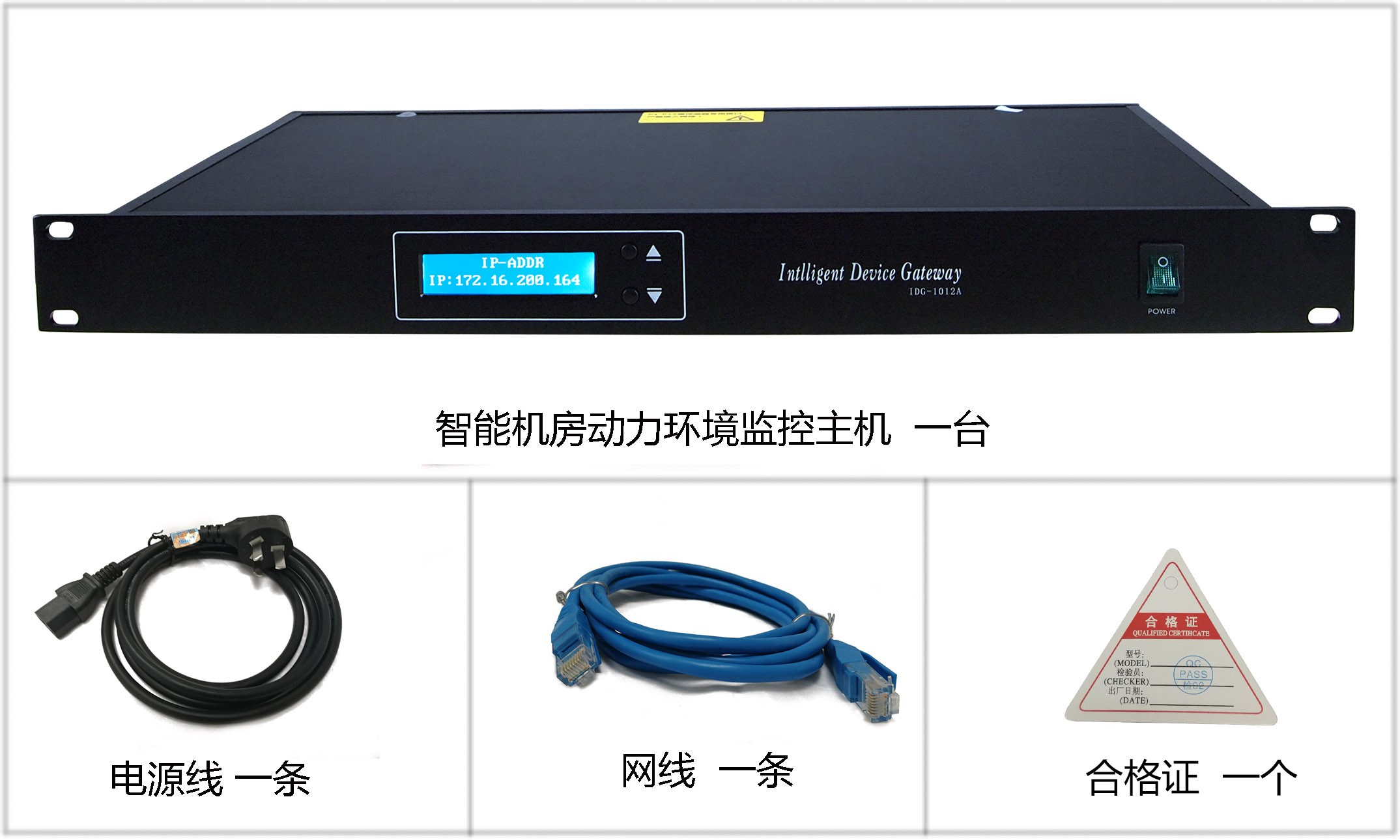

配置清单：
