UPS网络监控终端(外置)

    UPS-IPGuard基于UPS的智能通讯接口,不间断的采集UPS的运行状态数据,实时分析UPS的运行1情况,可以通过WEB,SNMP,CLIENT ,TELNET,等多种途径供用户了解设备的运行状态! 该设备可以选配“温湿度采集采集模块”,实现UPS运行环境的实时检测!当出现异常时,更可以通过SNMP-TRAP等方式直接发出告 警,及时提醒用户排除故障隐患,

  • 型号: JD11P15
  • 尺寸: 70mm*110mm*24mm
  • 质保: 两年
  • 工作电压: 12V
  • 产地: 中国广州
  • 用途: 监控UPS的实时运行状态

    UPS网络监控终端(外置)

 UPS-IPGuard基于UPS的智能通讯接口,不间断的采集UPS的运行状态数据,实时分析UPS的运行情况,可以通过WEB、SNMP、CLIENT 、TELNET等多种途径供用户了解设备的运行状态! 该设备可以选配“温湿度采集采集模块”,实现UPS机房运行环境的实时监测。当出现异常时,更可以通过邮件E_mail、SNMP-TRAP等方式直接发出告警,及时提醒用户排除故障隐患,从而极大的保障电源系统的可靠性!电源、防火墙、应用软件等各种网络设备及系统,利用无线网络,实现报警信息例如服务器、路由器UPS的迅速传播,直达设备管理人员、IT 网络维护人员手中,可广泛应用于银行数据中心、电力系统自动化、工业监控、交通管理、公安、气象、金融、地震台、证券等部门。


技术规格:

  • 支持多品牌的单相、三相UPS, 实现统一集中监控管理;

  • 可实现基于Web的用户界面接口;

  • 支持扩展短信告警;

  • 支持E-mail告警;

  • 支持telnet、超级终端、WEB页面配置;

  • 具备历史事件和历史数据记录存储功能;

  • 完善的管理功能(数据日志、SNTP和工作日程安排);

  • 支持SNMP管理,兼容:RFC1628 RFC1516

  • 支持多用户及权限控制管理。

  • 开放数据接口,预留二次开发组件诸如XML, TCP等以利于后台系统的综合集成。

  • 具有良好的看门狗及自恢复机制, 在收到网络风暴,攻击等任何影响情况下能自行恢复。

  • 设备支持网络升级, 功能增强的便利, 保护用户的投资。

  • 支持控制服务器关机保护功能。

  • 组网方式:基于IP的局域网、广域网、因特网、ASDL、E1、无线以太网等

  • 支持远程查看及控制UPS开\关机、电池测试放电等等(UPS本身支持)。


产品接口及指示灯定义:

网站关键词

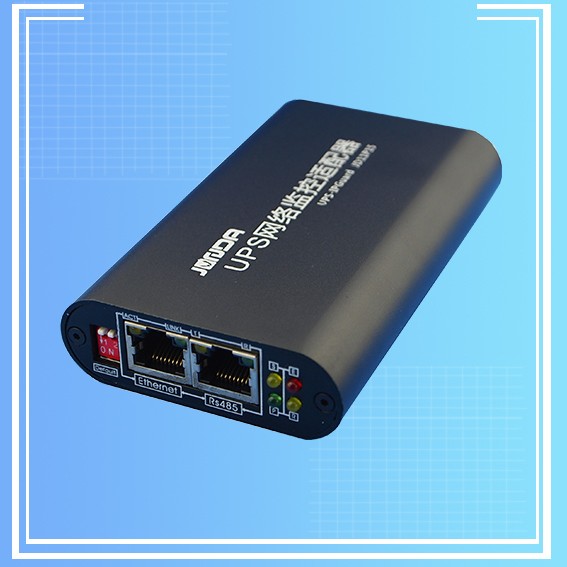

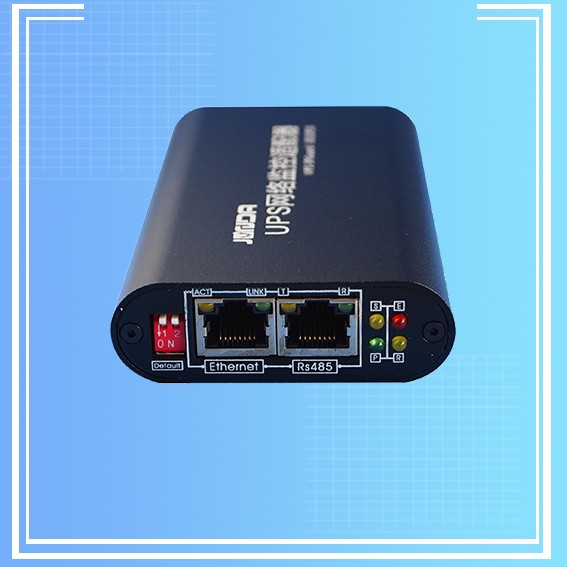

前面板的接口和指示灯的定义说明:

参数项
定义说明

接口

Default系统的运行和设置
EthernetUTP 10/100M RJ45以太网络接口
Rs485RS485通讯口,用于扩展监控环境或其他设备
指示灯
S网络指示灯,当网络连接正常时,指示灯常亮;快闪代表网络通信异常
EUPS 通信指示灯,常亮表示与UPS通讯正常;闪动频率为2Hz表示与UPS通信断线
R运行指示灯,正常运行时,闪动频率为1Hz;常亮或不亮则表示程序未运行或系统死机
P

电源指示灯,正常运行时常

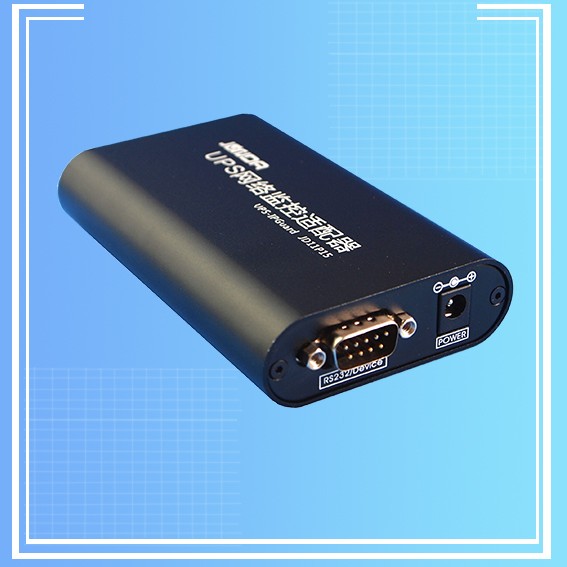

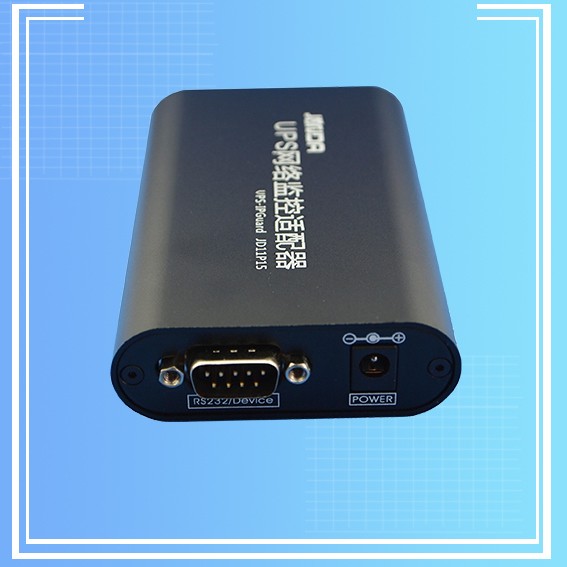

后面板:

参数项
定义说明
接口
Device串口通讯接口,用于与UPS通讯查询UPS信息,配置模式时与PC机连接进行参数配置
POWER12V电源输入口




应用方案:

尺寸图:

物联网 机房监控 电池巡检 动环监控 snmp监控卡 综合监控

技术参数:

序号项目指标
1工作电源直流:电压12V±10%
2
外形尺寸70mm*110mm*24mm
3组网方式基于IP的局域网、广域网、因特网、ADSL、E1、无线以太网等
4实时系统时钟
可设定UPS定时开/关机、电池定时放电等等
5告警日志和历史数据
记录UPS的告警,以便于分析
6SNMP MIB

支持MIB-II(RFC1213、RFC1315、RFC1316)、UPS MIB(RFC1628) 、XPPC MIB

7通讯方式RS232实时通讯或RS485总线联网
8配置方式

支持Telent、Terminal(超级终端)、WWW(Wed浏览器)等多种配置管理方式

9运行环境温度:10°C~55°C、湿度:10~85%
10支持网络协议TCP/IP、UDP、SNMP、Telent、SNTP、HTTP(升级HTTP协议支持SSL连接)、SMTP、DHCP、DNS、TFTR、ARP、ICMP等
11防水状态非防水设备

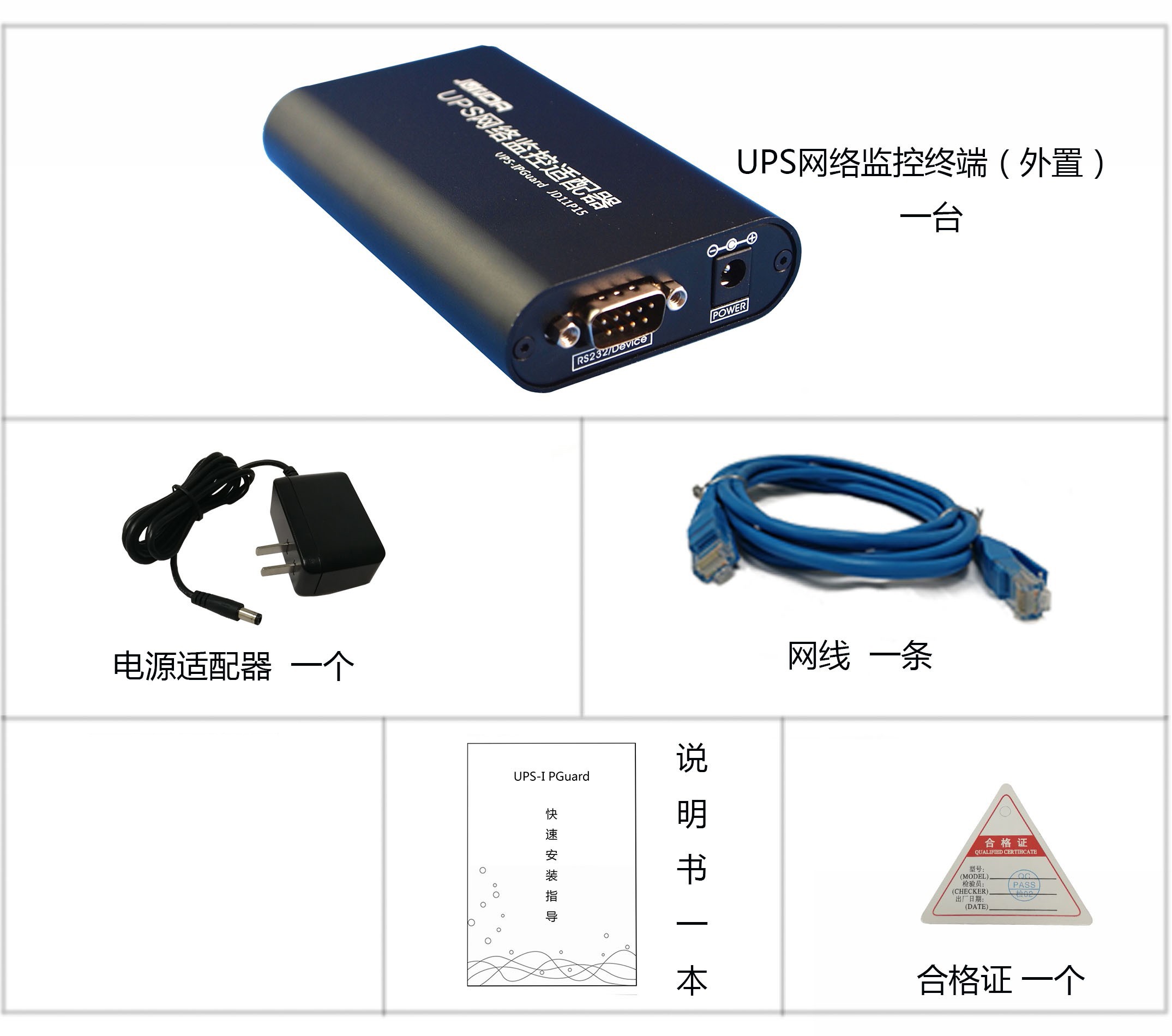

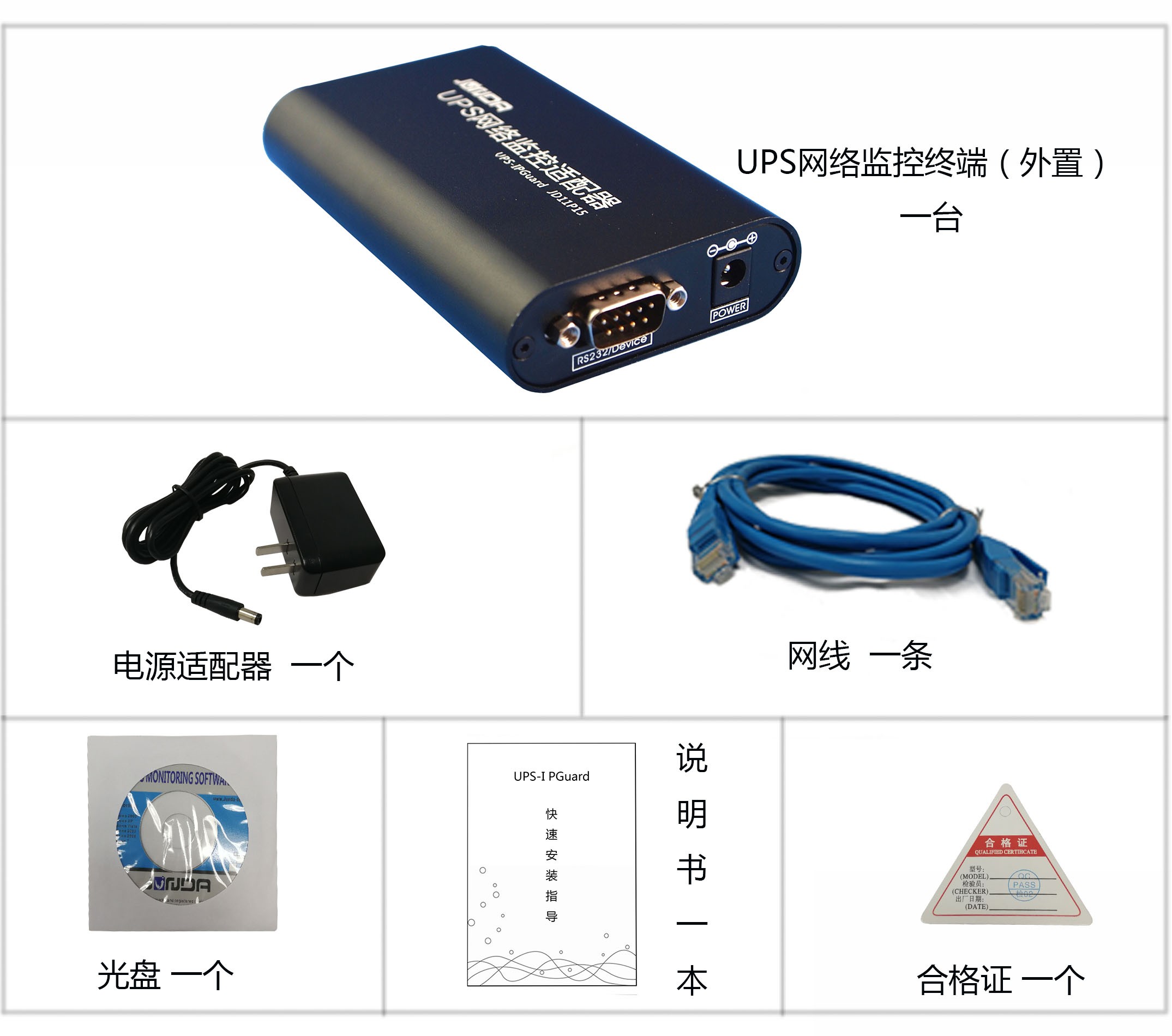

配置清单
