竣达技术丨机房组态系统综合监控解决方案

2020-11-05 11:11:35 竣达技术 362

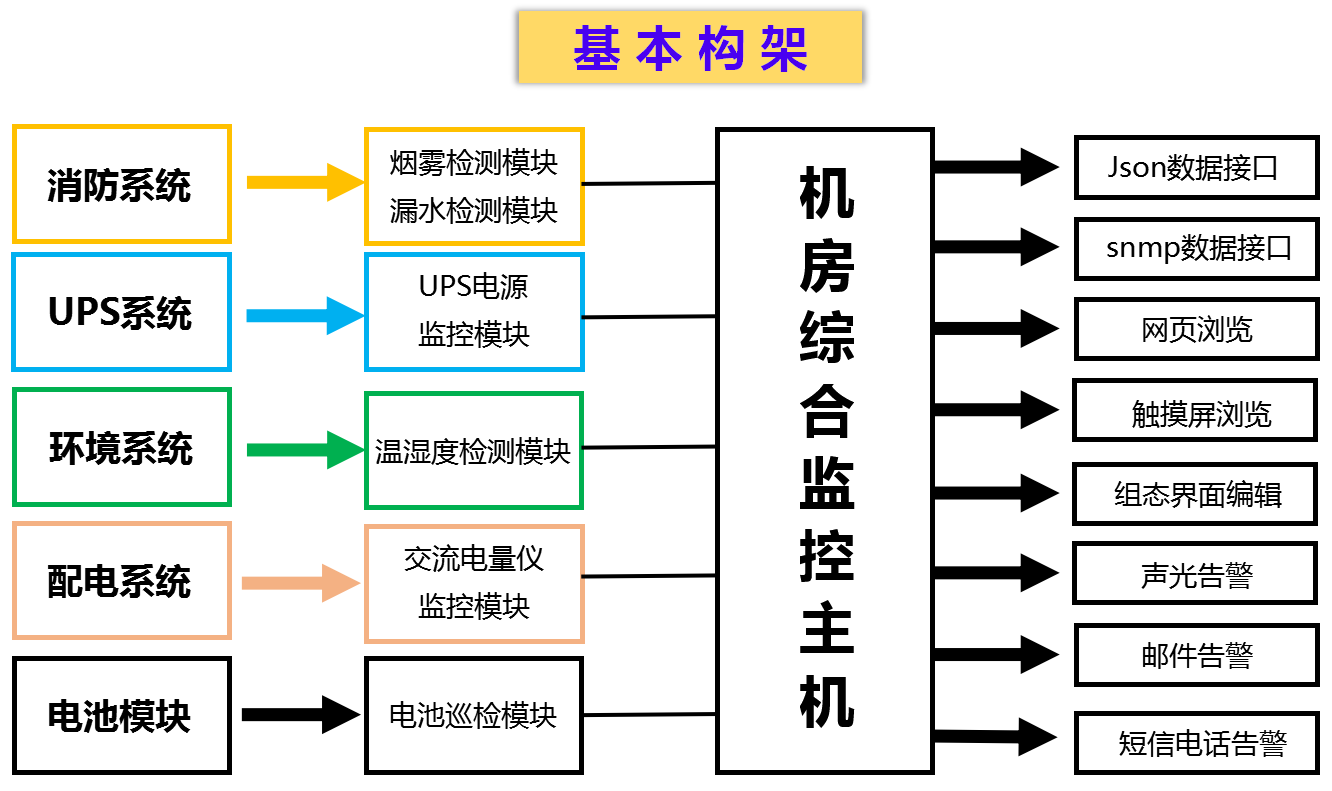

一、方案简介:

竣达机房组态系统综合监控解决方案集软硬件于一体,mips架构,Linux操作系统,便捷的嵌入式WEB服务方式。监控内容涵盖:(市电、配电、UPS、蓄电池、温湿度、精密空调、普通空调、漏水、烟感、消防、红外、门禁、视频),实现了集中实时监控、远程运行管理、故障预警通知、历史数据查询、机房无人值守。

图片关键词

同时,用户可根据自己的需求修改监控界面上的各种显示控件及背景等,能轻松实现各种需要的界面方案。同时各种监控配件安装简单方便,大部分配件使用直通网线直接连接机架的RJ45口即可以使用,避免一般解决方案繁琐安装接线的困扰。

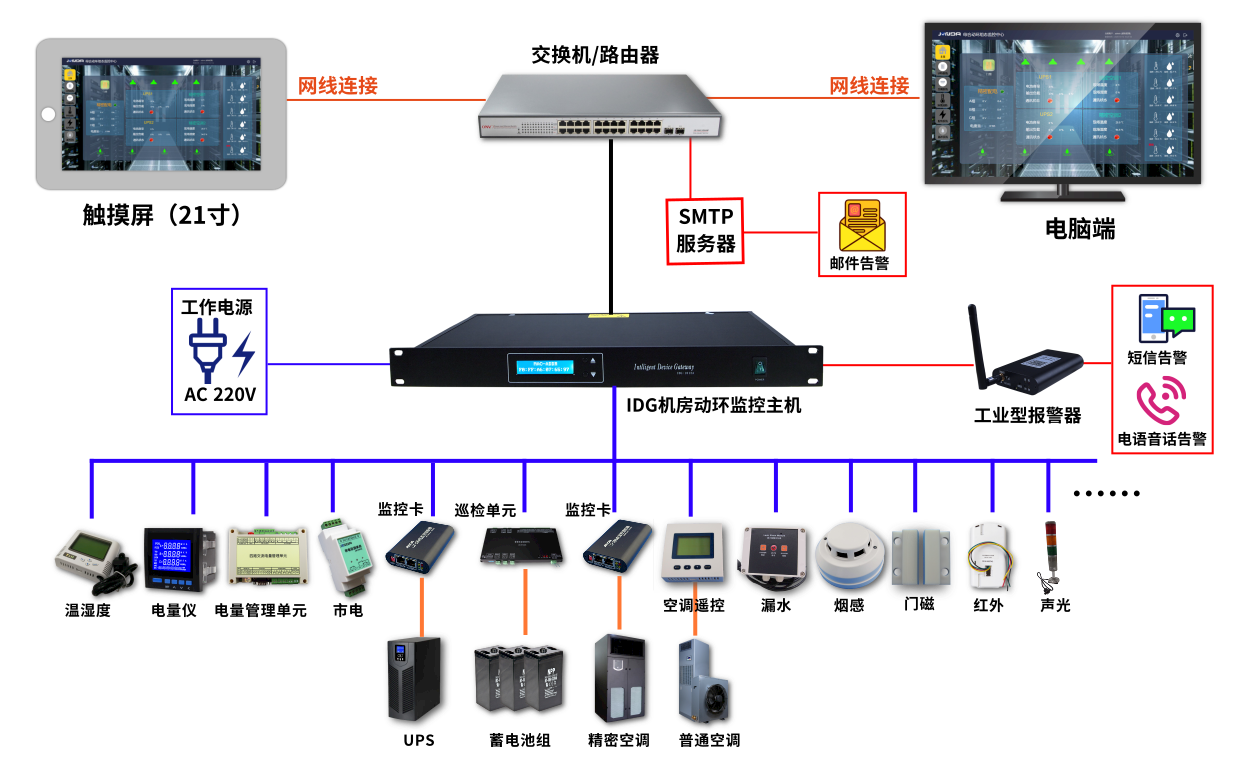

二、应用示意图:

图片关键词


三、功能特点:

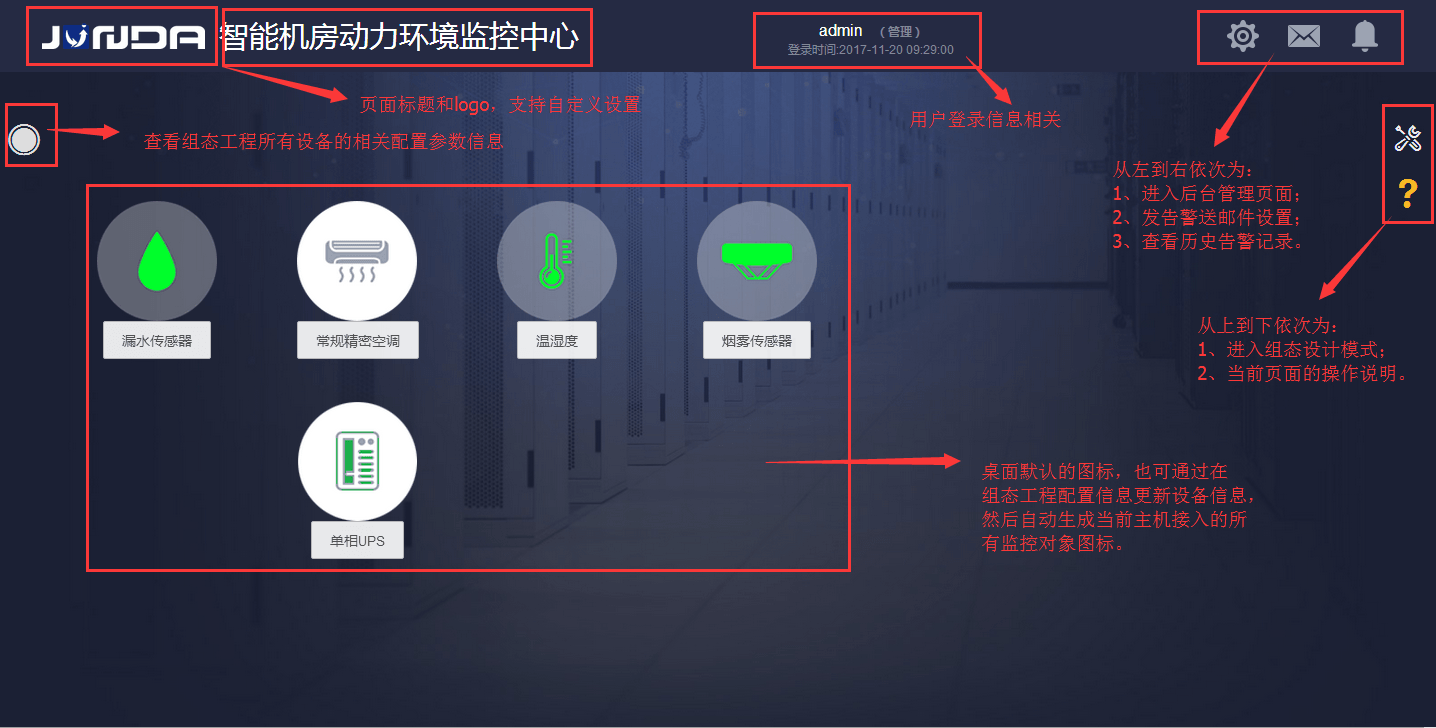

1.允许用户对菜单、界面、监控点等多种内容进行自由组态,实现数据可视化。同时,系统本身提供了UPS、配电柜、空调、温湿度等常见的页面模块及元素,同时也支持用户自主上传图片组件,进行自由地组建各种各样、更加符合实际场景的组态(用户也可以提供界面需求进行定制)。

图片关键词

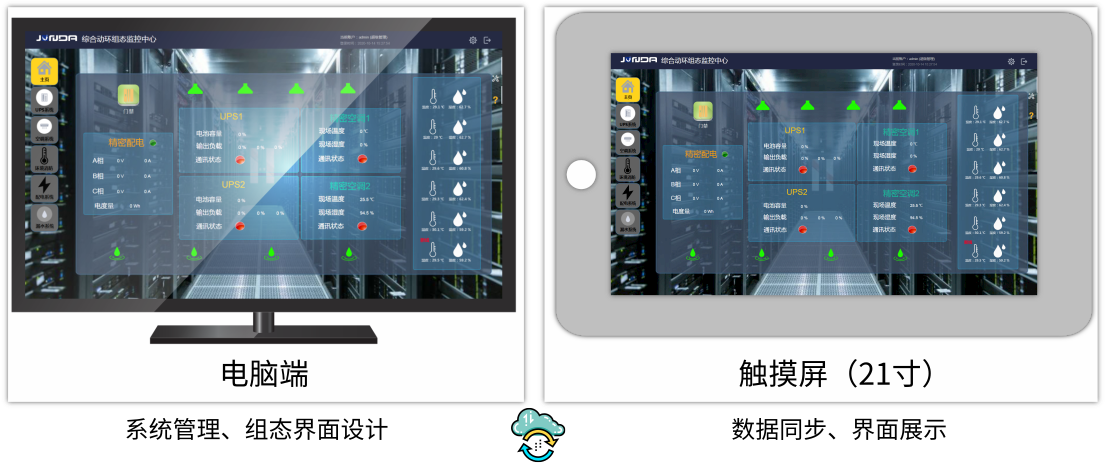

2.支持电脑端通过IE浏览器登录查看和组态页面编辑,用户也可同时选择21寸触摸屏进行人机交互,现场/远程(网线连接)查看机房所监控项目(UPS、蓄电池、精密空调、烟感、温湿度等)的实时运行状态。

图片关键词

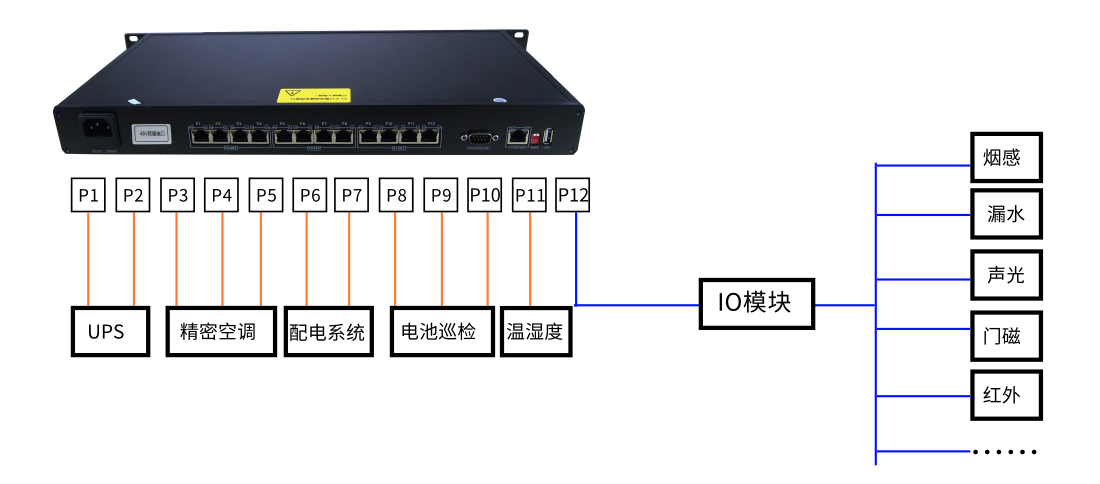

3.动环主机具备12路RS485通讯接口,设备数量较多时,可接入IO扩展模块,采集烟雾和漏水检测模块的开关量信号,并提供给动环监控主机共24路开关量输入,其他的开关量告警设备都可以接入该扩展模块中,如门磁、红外等等。

图片关键词


4.支持自定义链接跳转功能。例如:用户可在监控平台设置、添加视频监控链接,即可在监控管理平台上直接查看机房、楼道、办公区等区域的监控视频,或加入门禁系统等设备后台网页,进行直接管理。

图片关键词

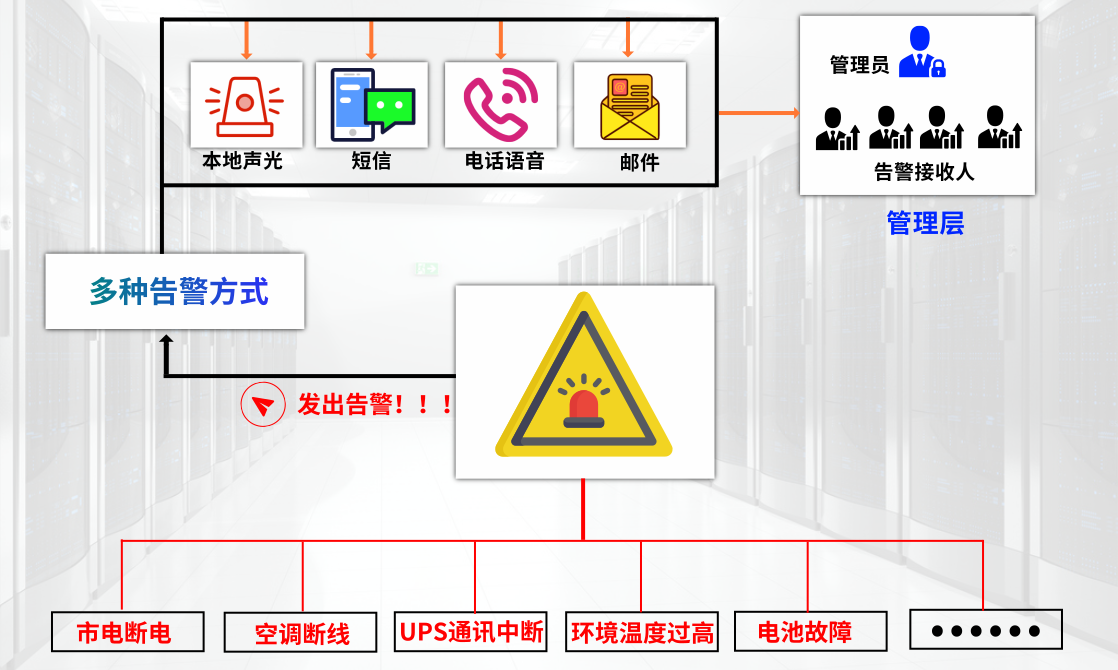

5.多种告警方式可供选择:当发生市电中断、精密空调断线、温湿度超上下限等异常情况时,可通过本地声光、邮件、短信、电话语音等方式通知相关管理员。

图片关键词


四、界面展示:

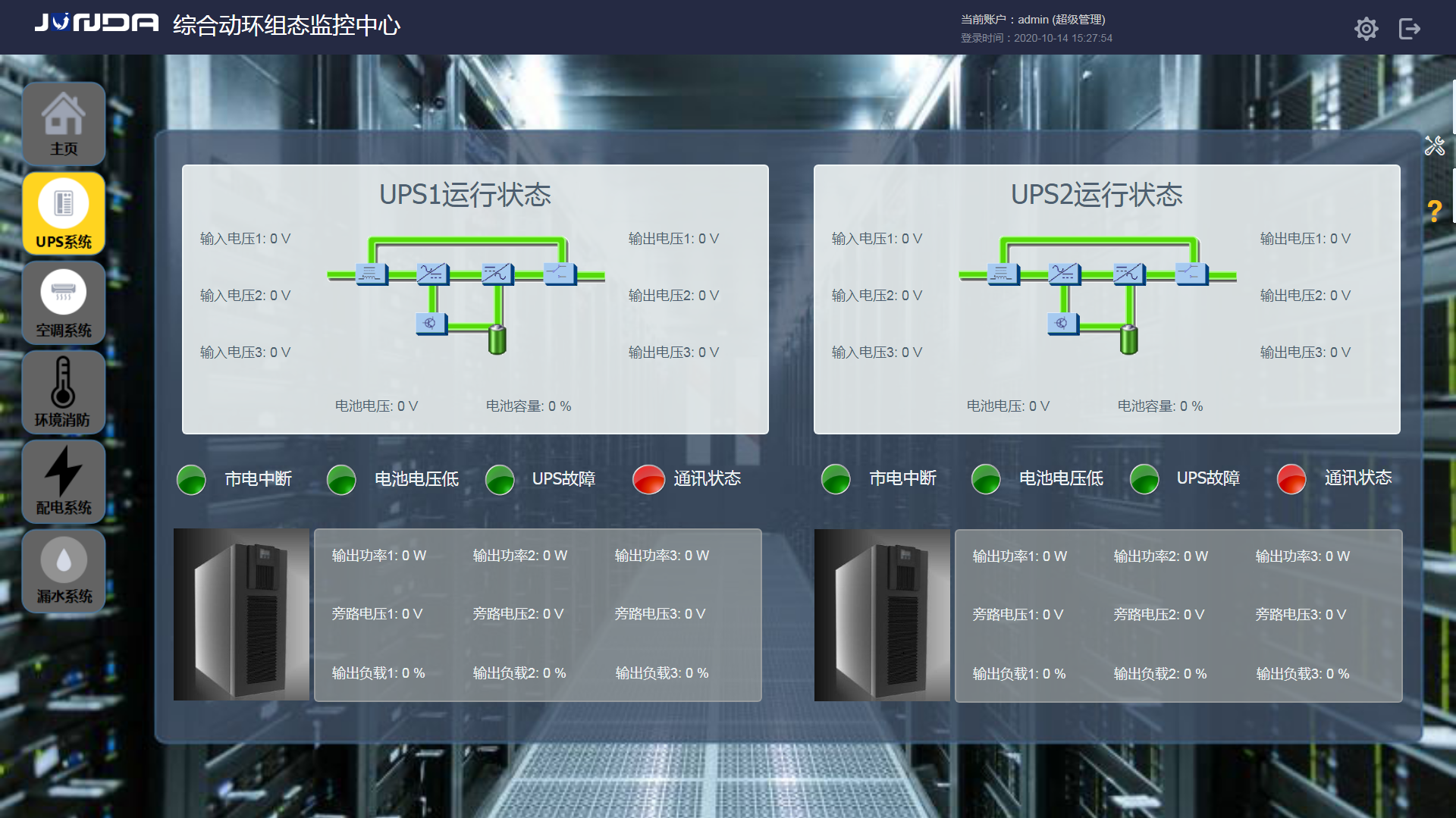

1UPS系统:UPS监控

对应的UPS系统的监控界面能直观的显示所需监测UPS电源的输入输出、电流、频率、功率等参数和UPS的电池电压低、市电中断、故障等告警状态。

图片关键词

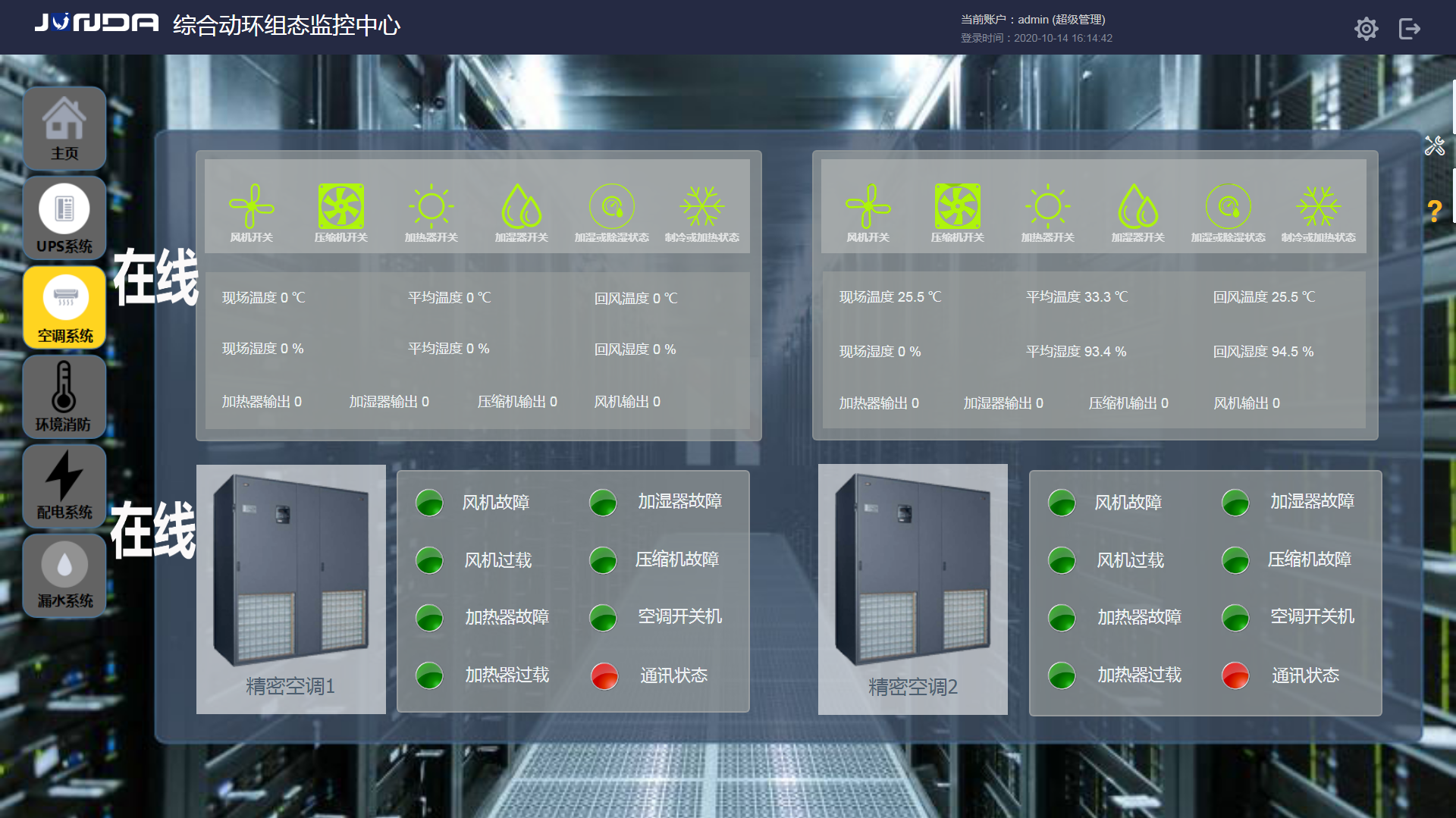

2)空调系统:精密空调监控

对应的精密空调系统的监控界面能直观的显示所需监测精密空调(数量)的当前状态,实时更新现场温度、湿度;平均温度、湿度等数据以及开关机、风机故障等状态。

图片关键词


3)配电系统:配电柜、市电、单三相电监测

对应的配电系统的监控界面能直观的配电柜输入的市电电压、电流、频率、功率、功率因数以及检测配电柜输出的开关状态、电压、电流、电度量等数据。

图片关键词

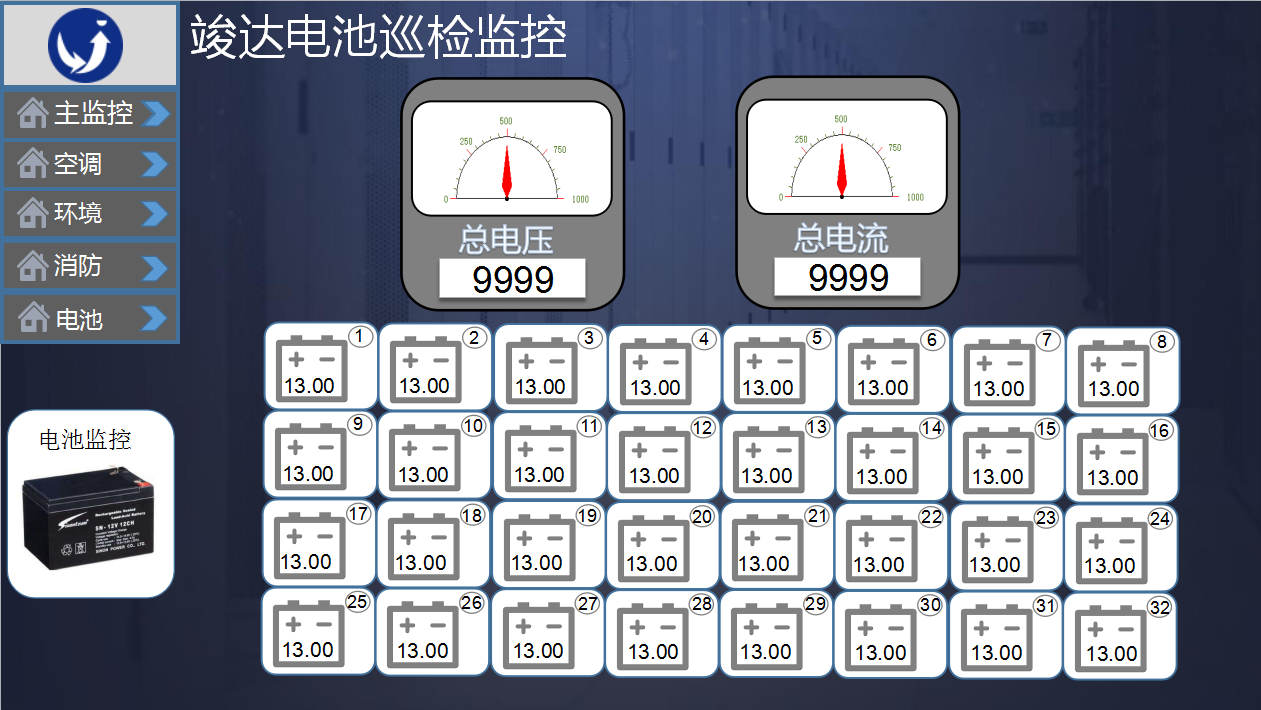

4)电池监控:蓄电池监测、UPS电池监测

对应的电池监控界面能直观的显示所需检测电池的每一节电池的电压、电流,并提供相关电池异常告警。

图片关键词


5)漏水系统:机房漏水检测

对应的漏水检测系统的监控界面能直观的显示所需监测漏水模块(数量)的当前状态。

图片关键词

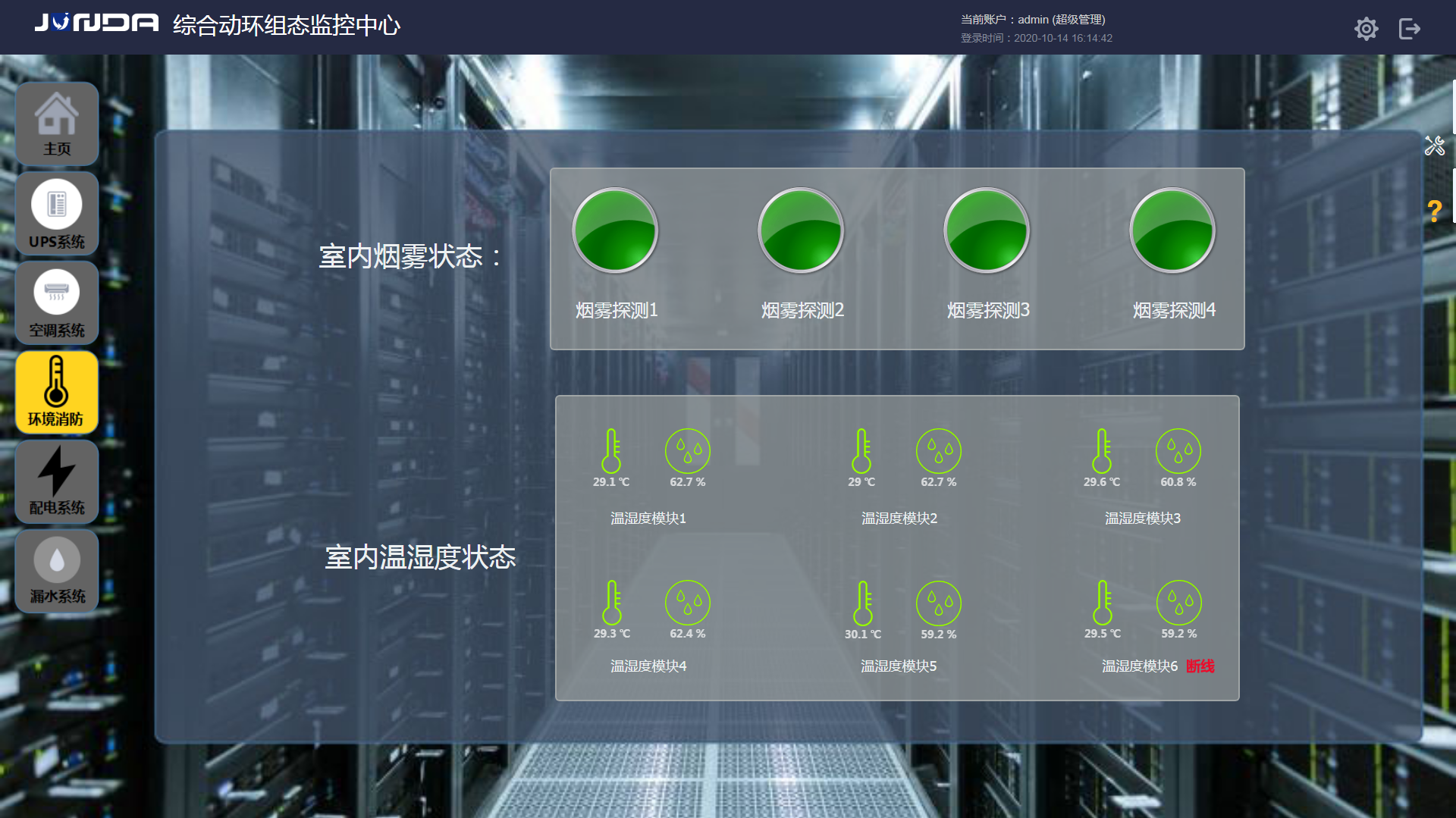

6)环境消防:室内温湿度状态、室内烟雾状态

对应的环境消防系统的监控界面能直观的显示所需监测的室内温湿度状态及实时数据、室内烟雾状态。

图片关键词


五、方案配置:

1.IDG智能机房动力环境监控主机

IDG智能机房动力环境监控主机是一款专为现代各类计算机及网络通信机房、通信行业基站而设计的远程多功能监控服务器。采用1U/19寸机箱设计,主机具备12路独立隔离的RS485通讯接口,1路的RS232通讯接口。提供可自定义的组态界面,通过IE浏览器登录查看和编辑,管理系统通过以太网(Ethernet)对UPS数据或其他设备、机房环境温湿度、门禁、烟雾、漏水、市电断电等各类传感器实时状态检测及对应的告警状态进行远程集中监控管理可为其他的数据采集软件提供Json、Snmp或Modbus数据。

图片关键词

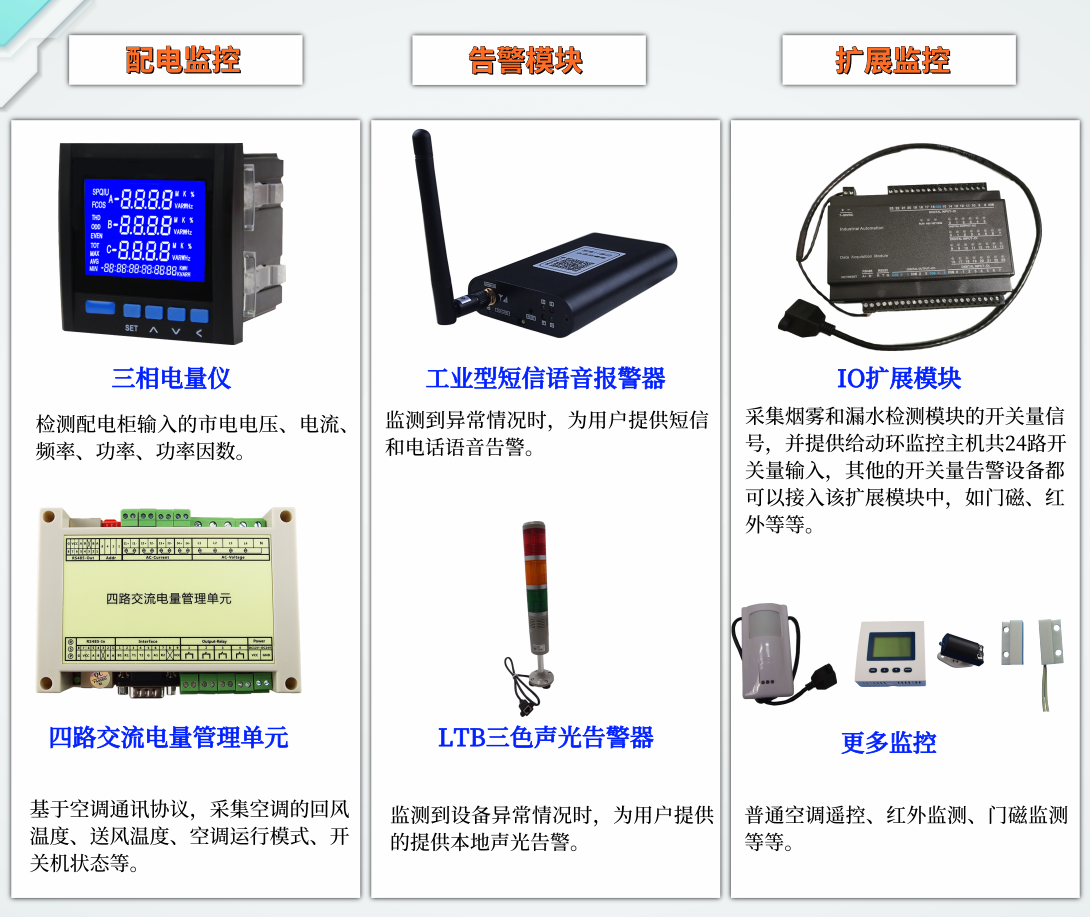

2.其他监控模块:

图片关键词


更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请联系我们,广州竣达技术为您详细解答。
