竣达技术丨银行多网点UPS电源在线集中监控方案

2020-10-15 11:12:03 竣达技术 10

图片关键词

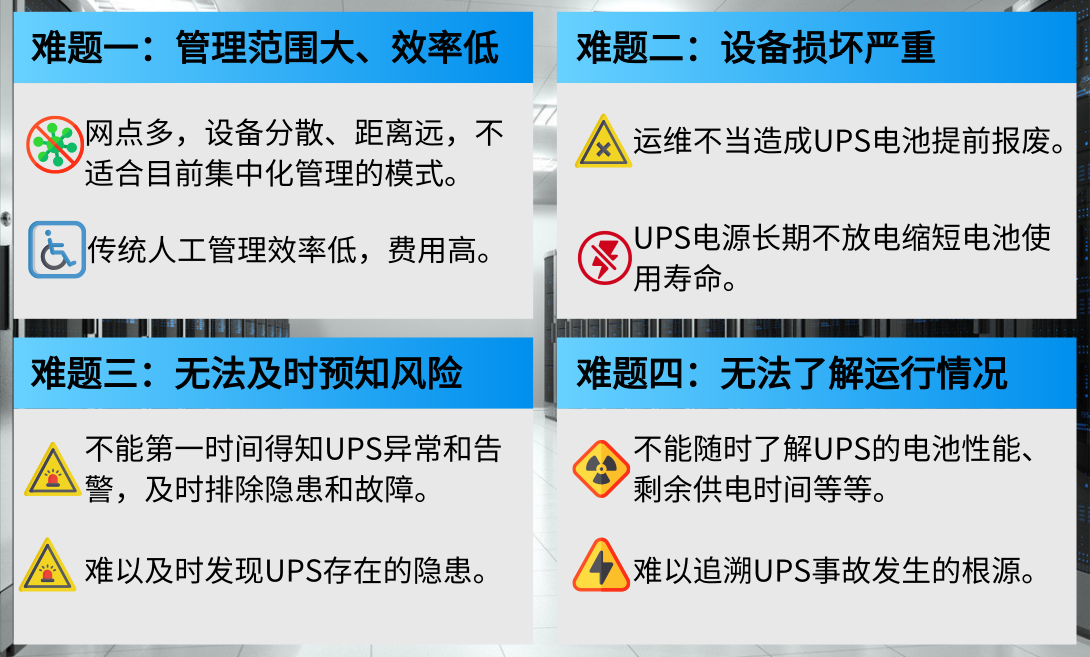

一、难题分析:

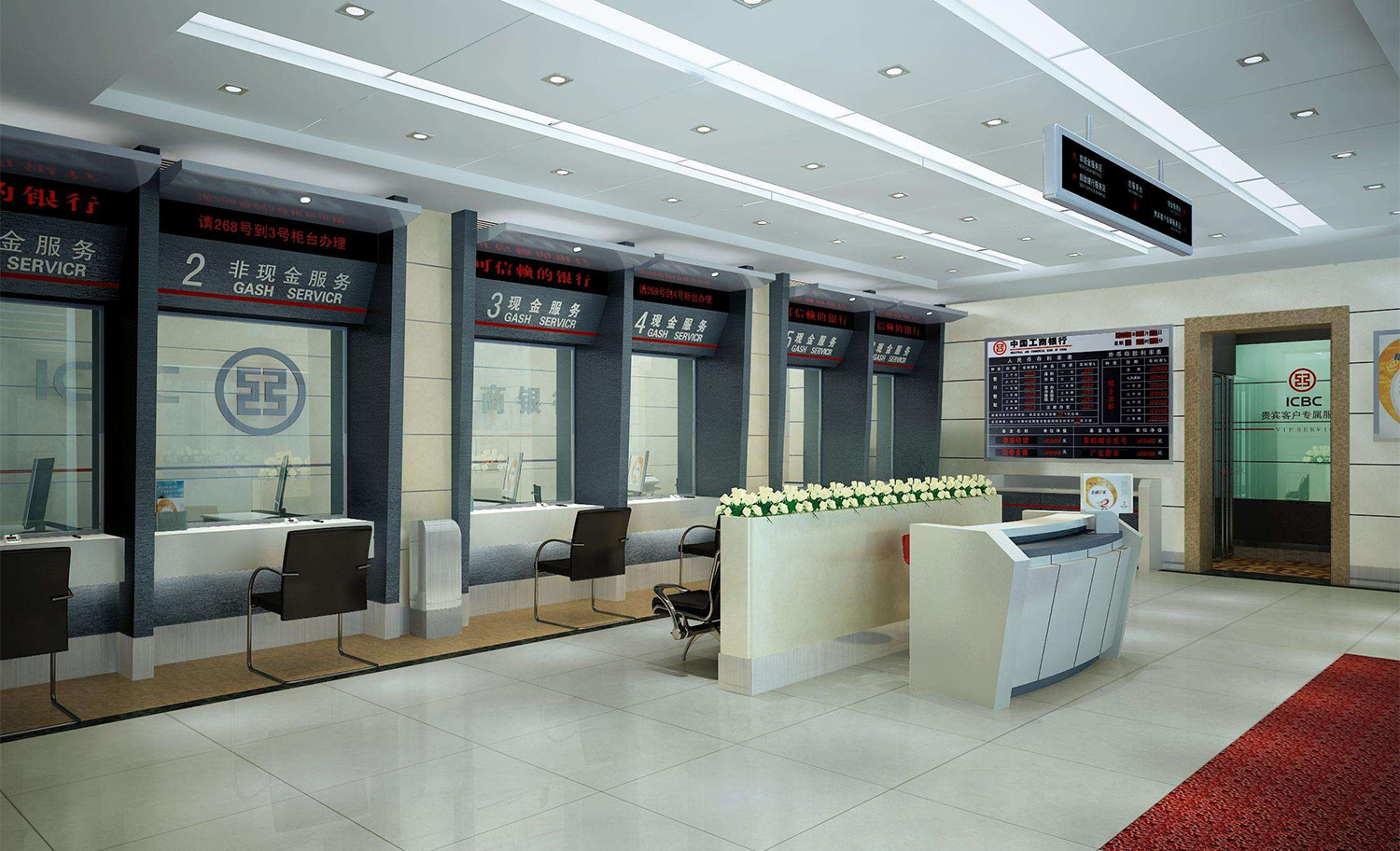

UPS电源作为银行网点设备的动力供应来源,能够有效减少电源故障所带来的损失,保障银行系统的各种业务的稳定运行。而各个银行的网点分布广、网点内的各种设备数量多,也比较分散,完全依靠人工巡检的方式,管理人员不能直观地了解UPS当前的工作状况和剩余容量,断电后还需要管理员亲自进行一系列的操作。

图片关键词

在实际应用中,银行网点内的UPS电源一旦发生异常,容易导致UPS供电的精密设备停止运行。轻则影响业务,带来负面影响,重则引发重大安全事故,带来严重的后果。因此,对UPS电源采取在线实时监控和管理是非常有必要的。


二、解决方案:

银行多网点UPS电源在线集中监控方案是基于UPS电源网络监控的基础上,可以将多个网点内的多台UPS电源集中到统一的平台上进行监控和故障诊断的高效方案。用户可以通过集中监控平台实时查看每一台UPS电源的电压、电流、温度、负载、输入/输出电压、输入/输出频率等实时运行状况及数据。监控到UPS电池电压低、市电中断等异常情况时,用户可选择邮件、本地声光、短信语言等告警方式进行告警。

图片关键词


三、功能特点:

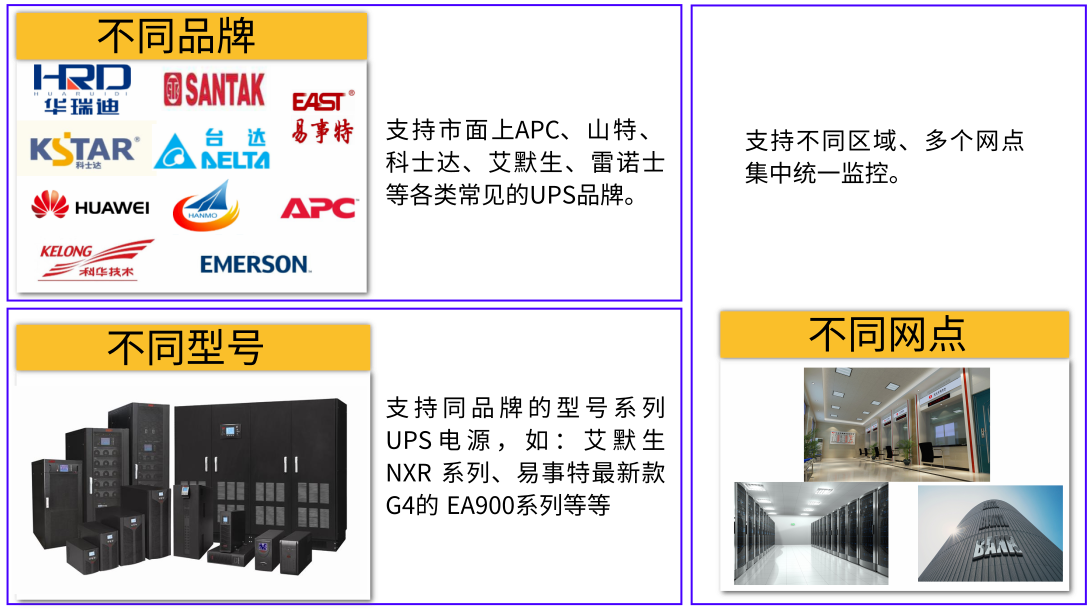

1.支持山特、易事特、科士达等市面绝大多数品牌的单三相UPS电源,实现了不同品牌系列及型号的UPS电源能集中进行监控和管理。

图片关键词

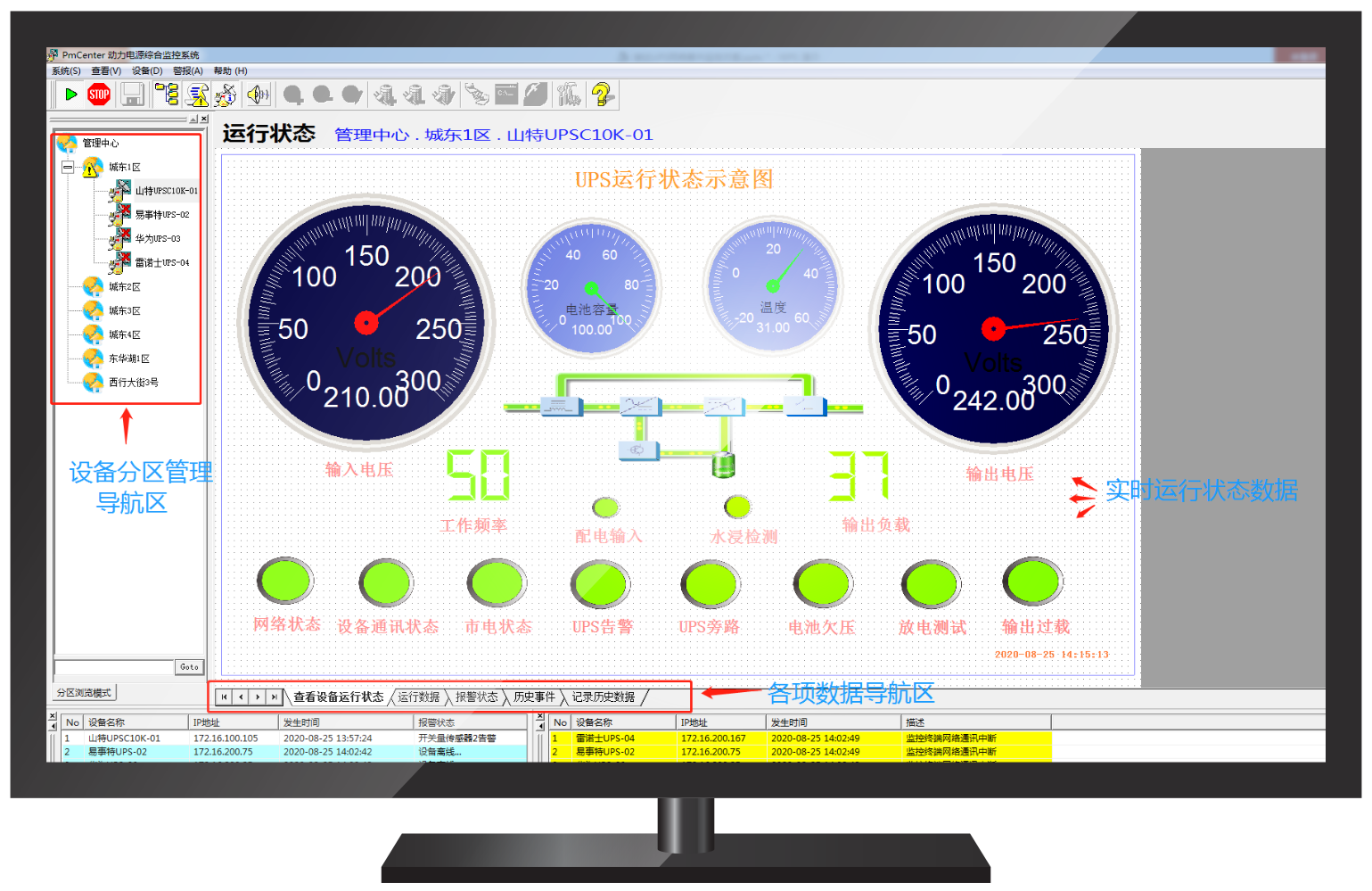

2.银行总行管理员可通过集中管理平台查看随时各个分行网点内的UPS输入/输出电压、输入频率、温度、负载、电池电压、电池容量等状态。

图片关键词

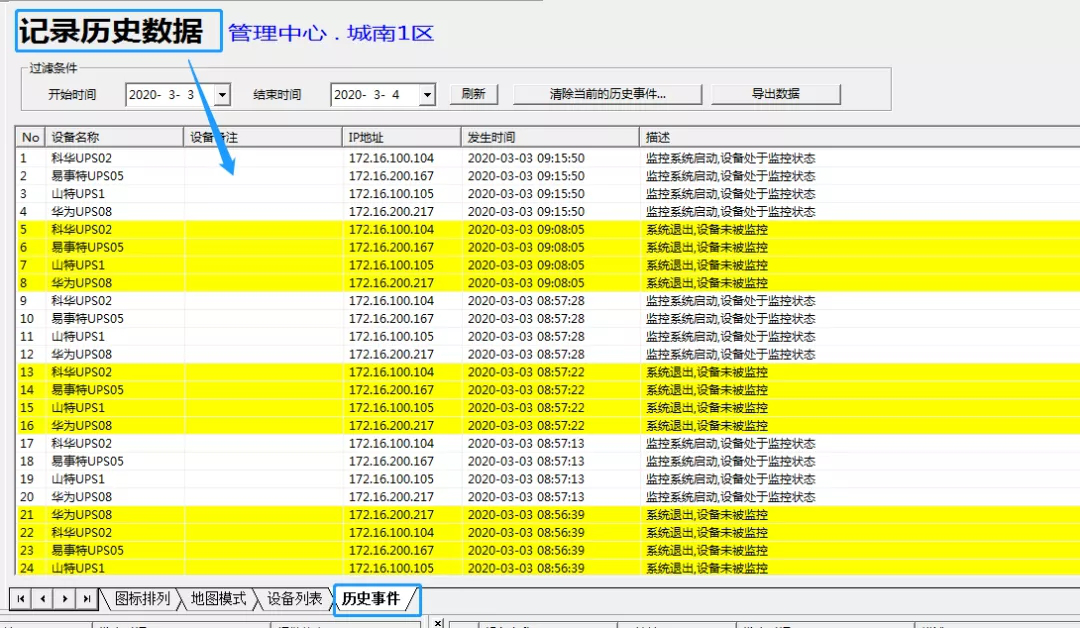

3.各个银行网点内所监控的每一台UPS电源都有的详细告警信息记录和设备历史记录,便于管理人员对事故的分析和处理。

图片关键词

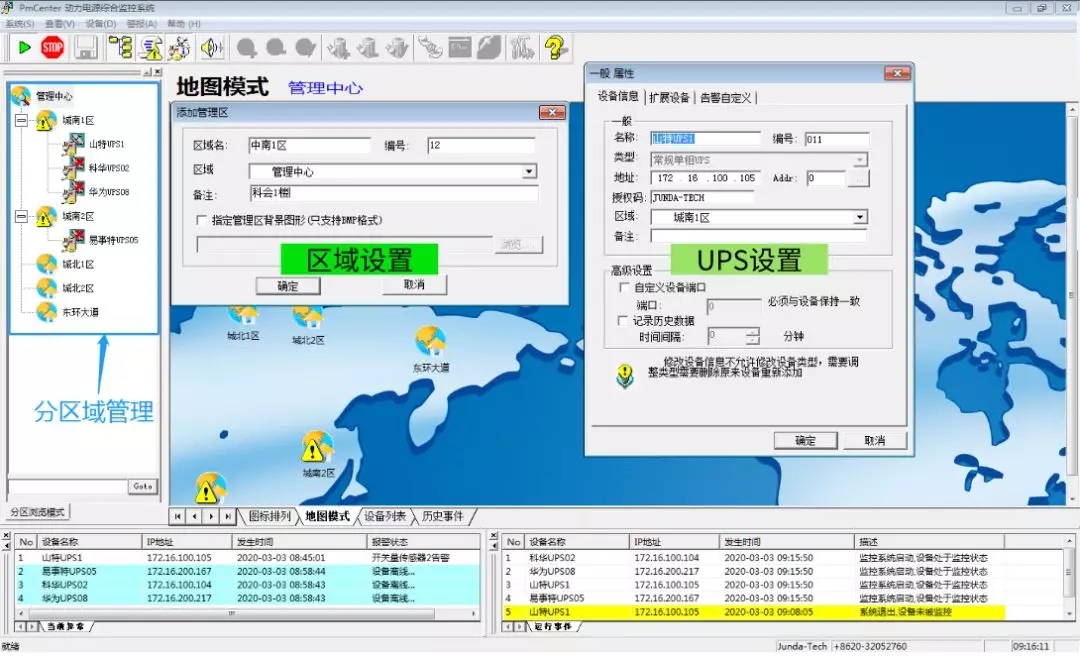

4.可对每个网点内的UPS电源进行独立的划分,更直观的了解对应的银行网点内UPS电源的运行状况,使得管理更加简便有效。

图片关键词

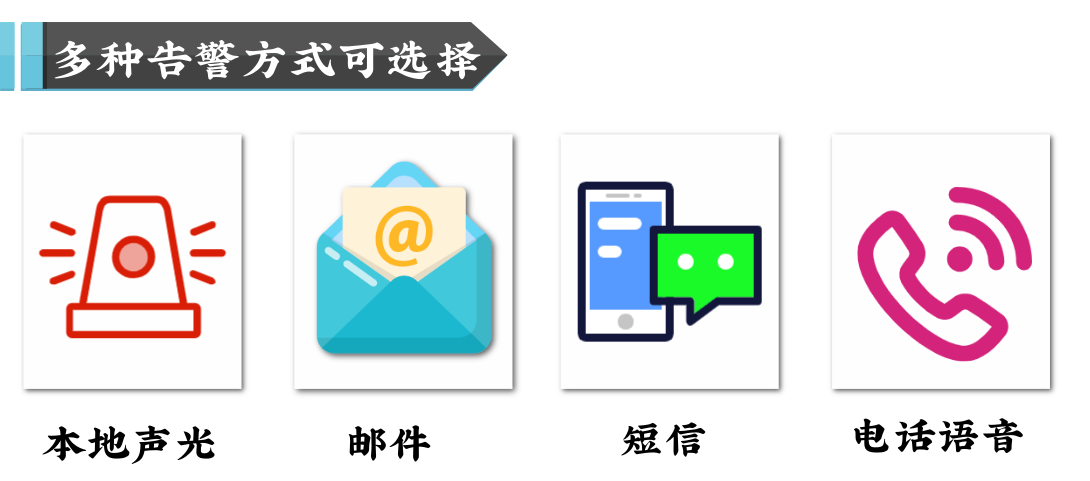

5.监控到有网点发生市电断电、任何一台UPS通讯中断等异常情况时,可立即通过本地声光发出声光告警提醒,同时邮件、短信、电话语言等告警方式通知多个相关管理员。

图片关键词

四、方案示例:

4.1用户需求:广东某银行18个分行网点的UPS电源需要监控,UPS的品牌有山特、易事特、科华、科士达四个品牌,总共有162台UPS电源。要求集中监控所有网点的UPS电源及环境温度、湿度,随时查看每一台UPS的实时运行状况和温湿度状态,并对UPS断线、市电断电、温湿度超上下限值等异常情况立即发出告警通知相关管理员。

4.2实现效果:

银行总行管理员可通过集中监控管理平台及时获取各个网点UPS设备运行状况以及机房温湿度的状态,发现故障第一时间短信、电话语音、本地声光、邮件多种告警方式通知相关负责人员,确保周期性维护工作及时完成。大幅度的节约了运维工作人员的工作效率,提高了UPS电源的工作效率和设备运行环境安全的可靠性。实现了无人值守的智能化管理,减少人工成本,在很大程度上也能提高客户服务质量。

图片关键词


4.3方案配置:

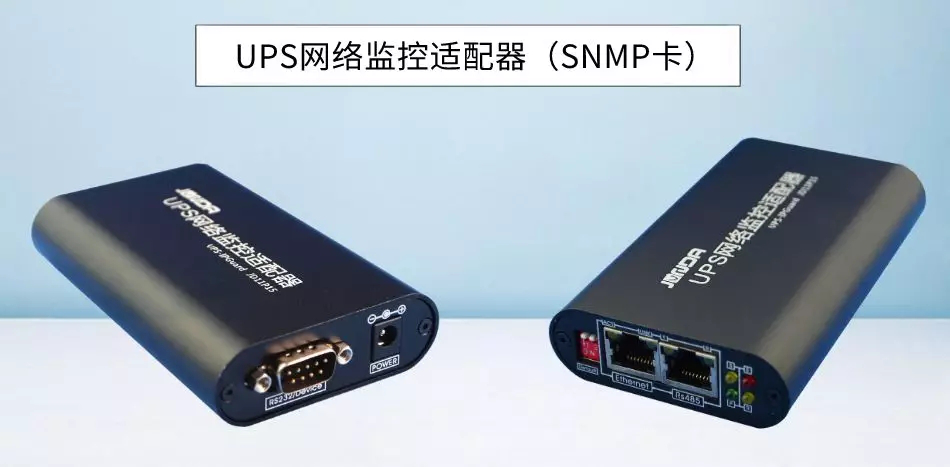

1.UPS网络监控适配器(每台UPS配一个)

UPS网络监控适配器是一款基于UPS的智能网络监控设备,通过网线连接网络,不间断的采集UPS的运行状态数据,实时分析UPS的运行数据,可以通过WEB、SNMP、CLIENT、TELNET等多种途径供用户了解设备的运行状态!并可支持扩展“环境温湿度采集模块”,实现对机房温度、湿度的监测。

图片关键词

并可根据UPS的运行情况,出现异常情况时,及时通过邮件、SNMP-TRAP等方式直接发出告警,及时提醒用户排除故障隐患,从而极大的保障电源系统的可靠性!广泛应用于UPS数据中心、电力系统自动化、工业监控、交通管理、气象等各种部门的UPS机房中心。


2.PMcenter集中监控系统

PMcenter集中监控系统可用于分布式的UPS网络集中监控,通过TCP/IP网络,可以实时的跨地域的监控UPS运行状态,即时的发现设备异常,确保UPS供电系统的可靠性。

图片关键词

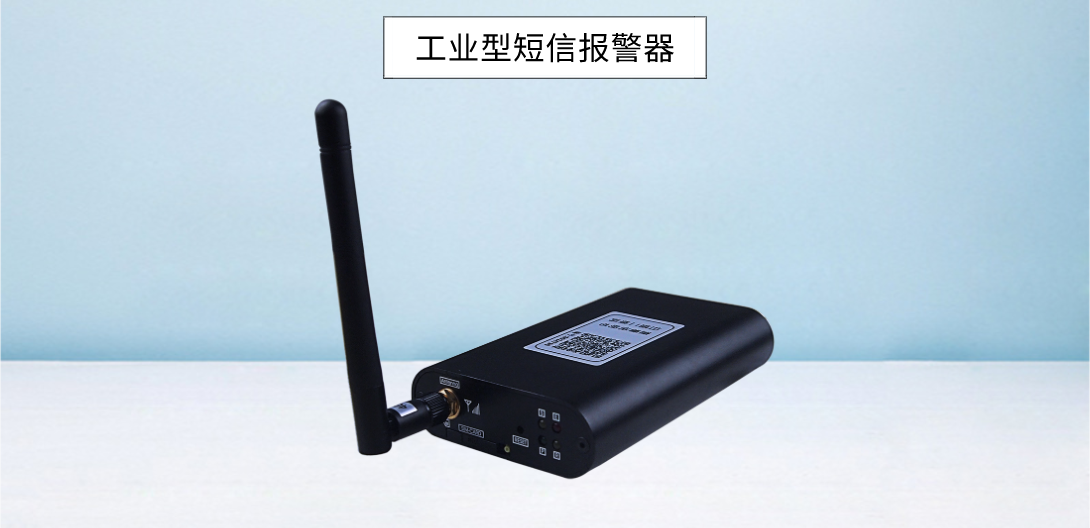

3.工业型短信报警器(不限制告警短信接收人数)

工业型短信报警器是通过RS232接口,接收上位机的串口命令,通过内部的短信模块向其他手机发送短信的设备,支持2G、3G、4G信号(用户需自备一张手机卡)。提供智能短信报警终端AT命令集,让客户可以开发自己的短信发送程序,配合PmCenter软件使用可以实现短信告警。

图片关键词

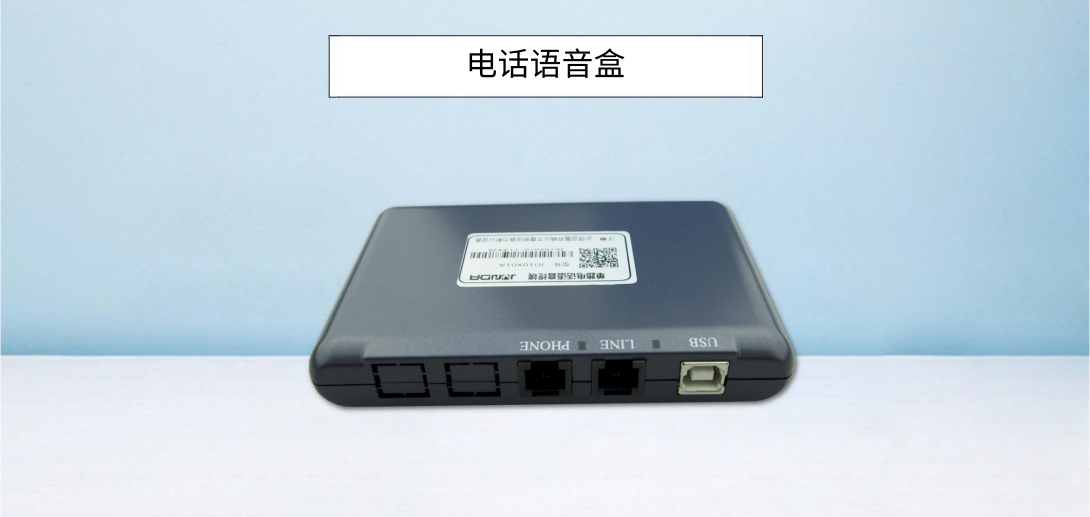

4.电话语音盒:

利用拨打电话的方式,以语音播报的方式直接通知用户,相比短信息更是方便快捷,避免短信系统的延迟或不经意的忽略。不同的通道可以同时进行不同格式的录放音,支持pcm、A-law、μ-law和Speex等多种编码格式。可外接耳麦,直接用于通话,具有电话机的基本功能。

图片关键词

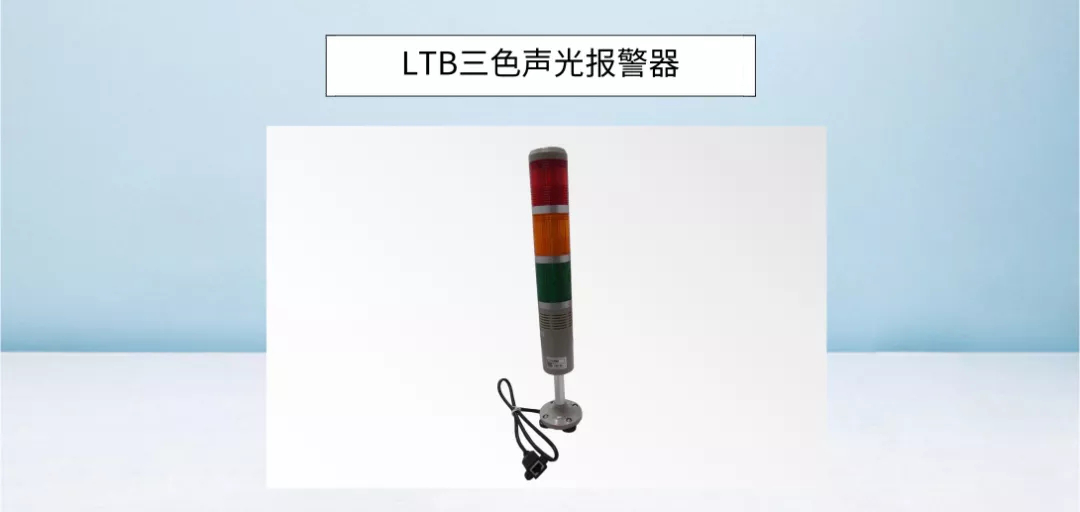

5.LTB三色声光报警器

一款声光告警设备,作为一总线器件,可与我厂目前生产的智能机房动力环境监控主机配套使用。也可以二次开发,用于系统的联动控制。该报警器采用高亮度的LED光源,触发告警后发出强烈的声光报警信号,以达到提醒现场人员注意的目的。

图片关键词

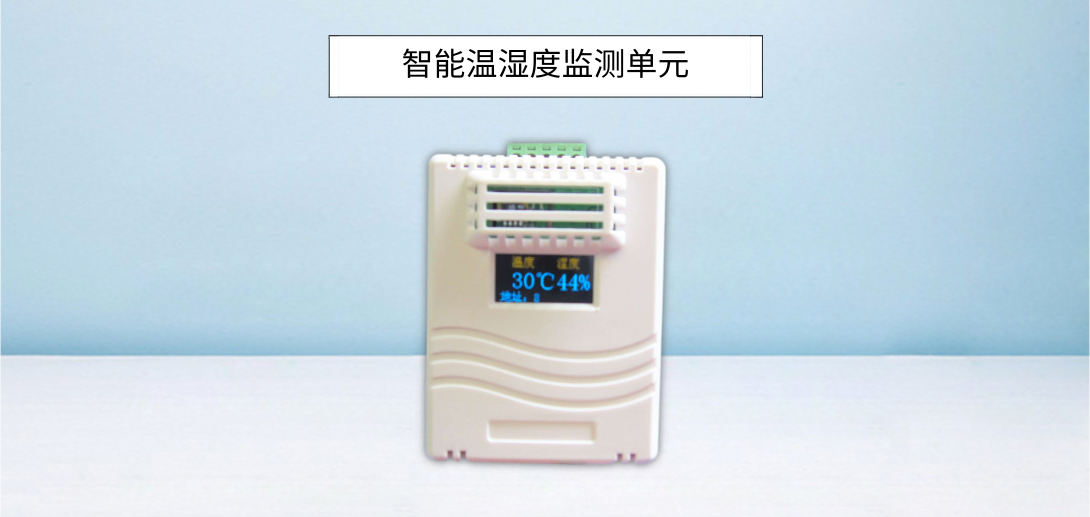

6.智能温湿度监测单元(≈20㎡配一个)

采用高精度测量温湿度集成芯片,使用Modbus通信方式,集监控管理为一体的数字温湿度传感器。无需校验,尺寸小,功耗低,抗干扰能力强,并能提供露点参数。可以测到绝对湿度,在凝露情况下测到湿度值为100%。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套和技术服务,请联系我们,竣达技术为您详细解答。
