IDC机房动力环境网络集中监控系统方案

2020-01-07 09:28:31 竣达技术 332

一、系统概述:

IDC机房动力环境网络集中监控系统方案是对机房的各种智能设备(UPS、蓄电池、精密空调等),机房环境(温湿度、漏水、烟感等)实现了全方位的统一集中监控管理。系统具备美观友好的组态特性的监控平台,用户可以直接在客户端通过浏览器浏览所监控的设备状态,并记录设备的运行参数,可供查询或事故追忆。当监测到设备参数异常时,及时自动发出报警,报警方式包括:现场声光报警、远程语音、短信报警等。

图片关键词

二、功能特点:

1.支持绝大多数的UPS品牌、大多数的精密空调品牌等,只需要简单设置即可完成安装。

2.良好的扩展性,主机具备12个RS485接口,可以根据用户需要进一步扩展。

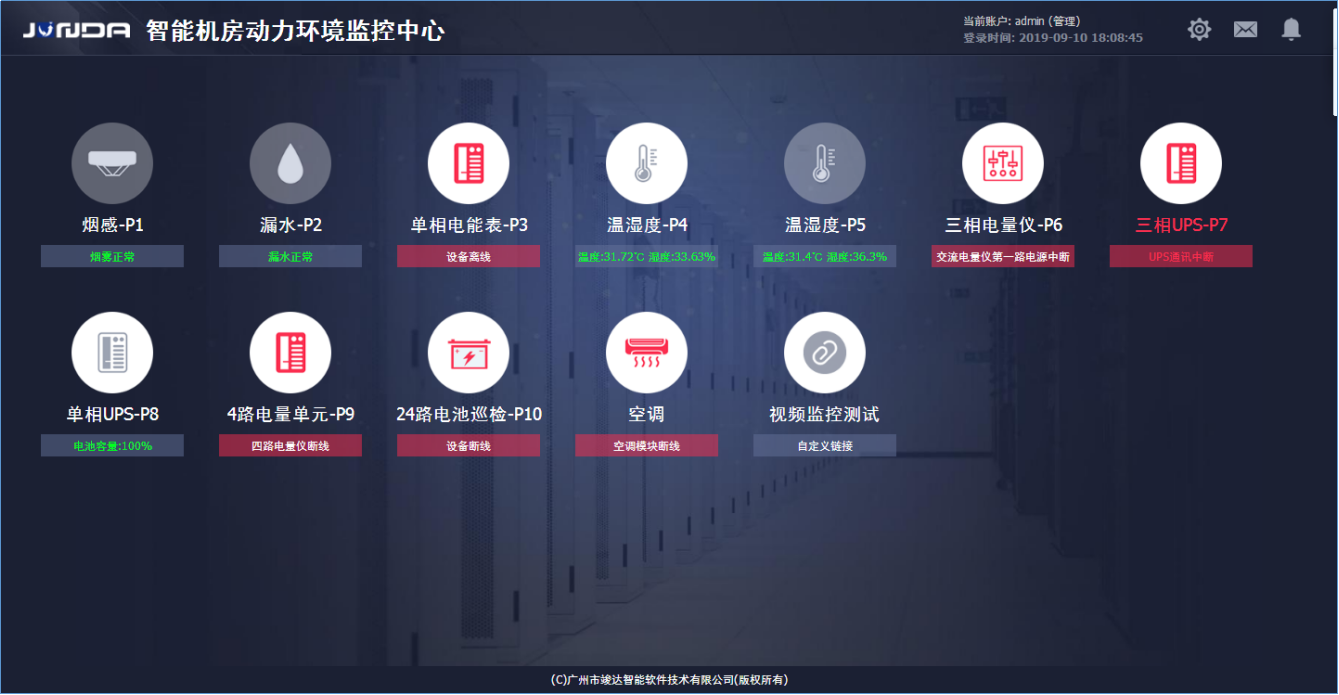

3.提供具有组态特性的监控平台,用户可自主开发和定制自己品牌的监控界面和显示风格。

图片关键词

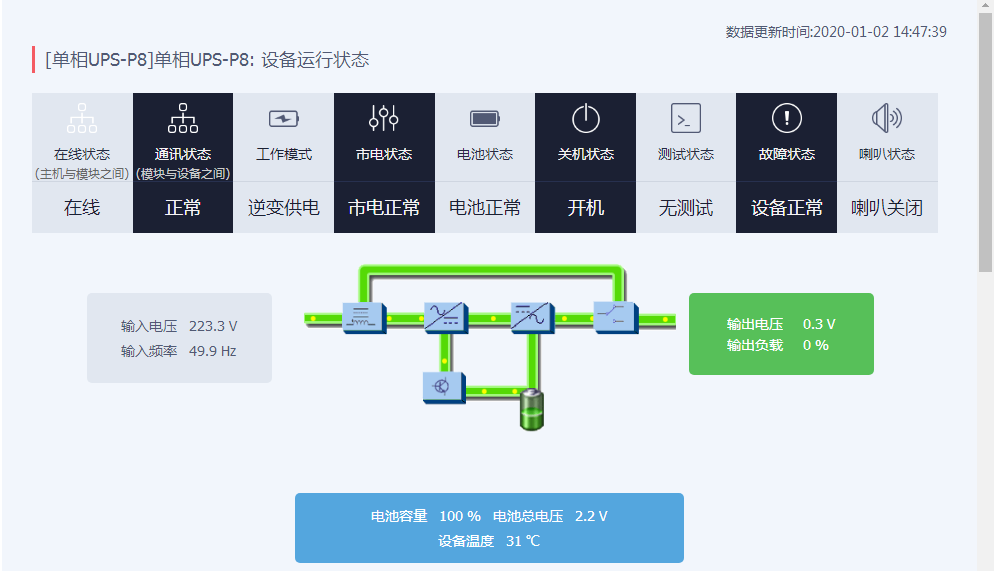

4.提供WEB扩展服务,用户可以直接在客户端通过浏览器浏览设备状态。

图片关键词

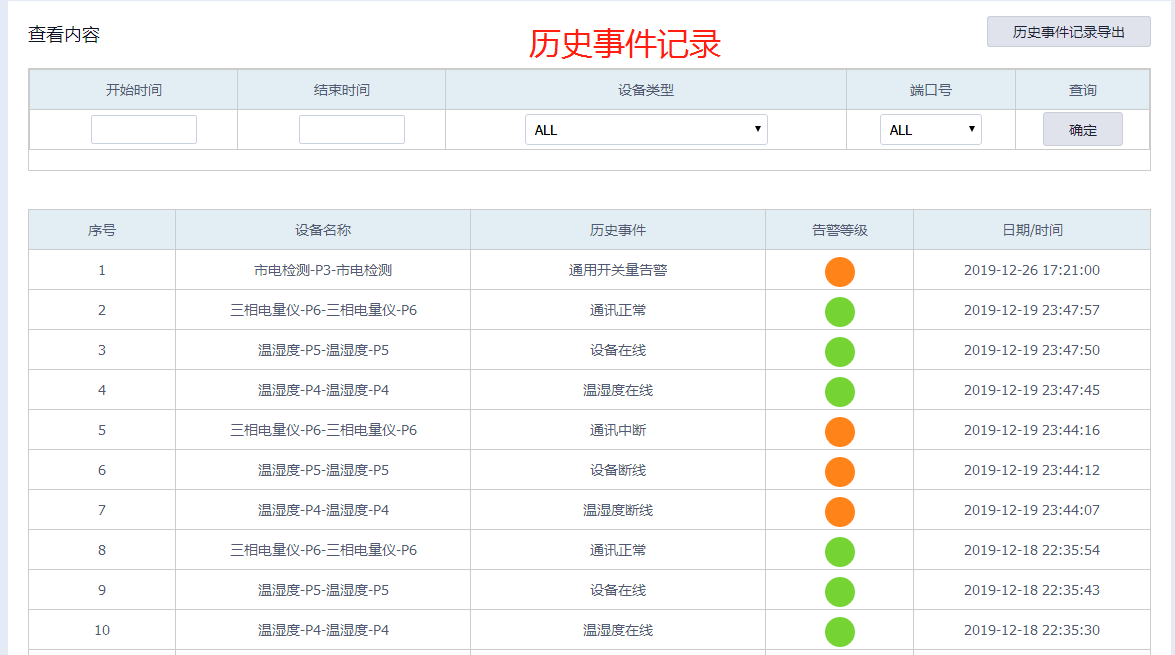

5.记录设备的运行参数,可供查询或事故追忆。

图片关键词

6.当设备参数异常时,及时报警。报警方式包括:现场声光报警、远程短信报警等。

7.环境系统的设备包括:空调、温湿度模块、漏水检测等、普通空调红外遥控、精密空调。

8.保安系统的设备包括:门磁、声光警号、红外防盗设备等。

9.消防系统的设备包括:烟感、温感、报警器等。

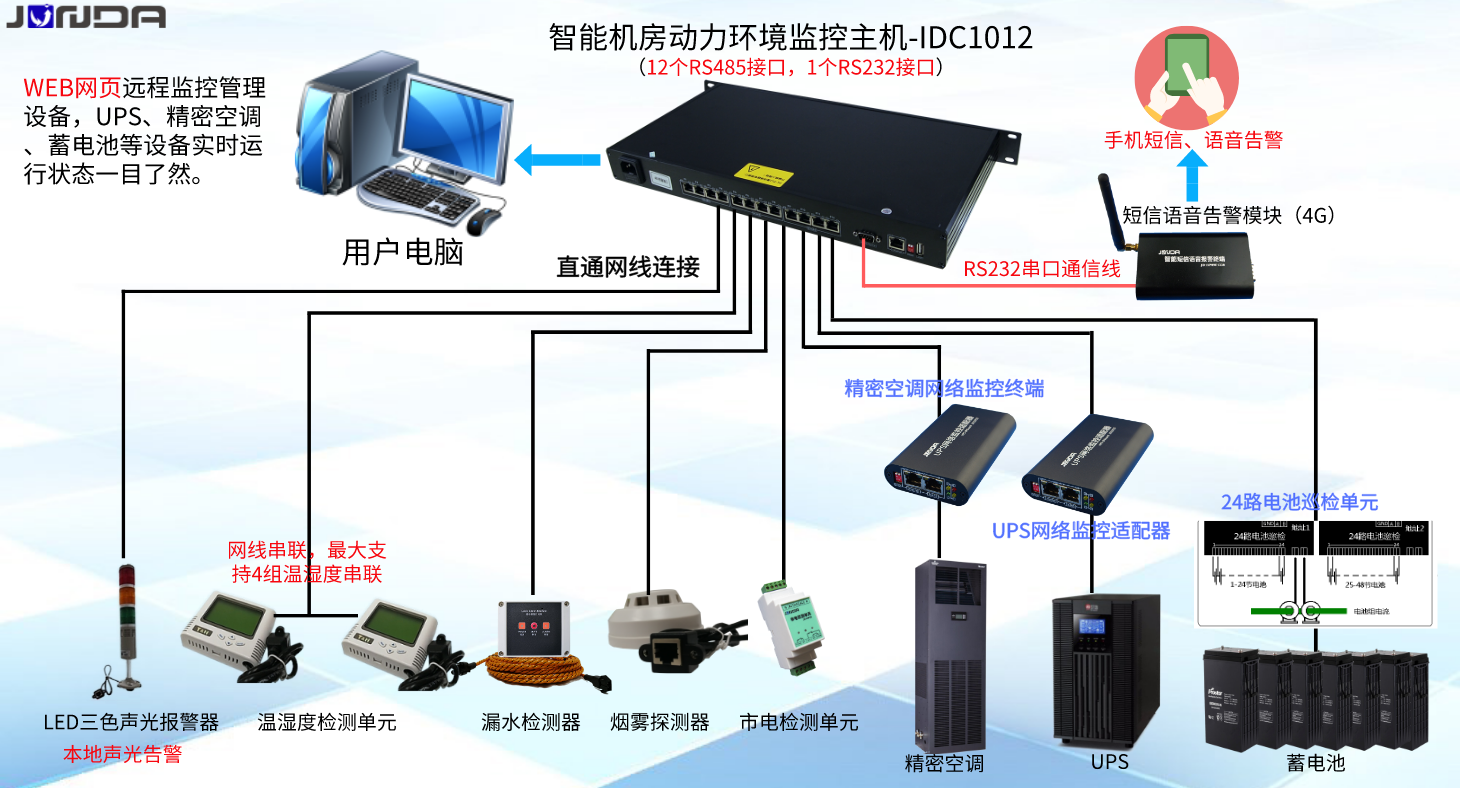

三、方案系统组成:(以下为部分设备配置)

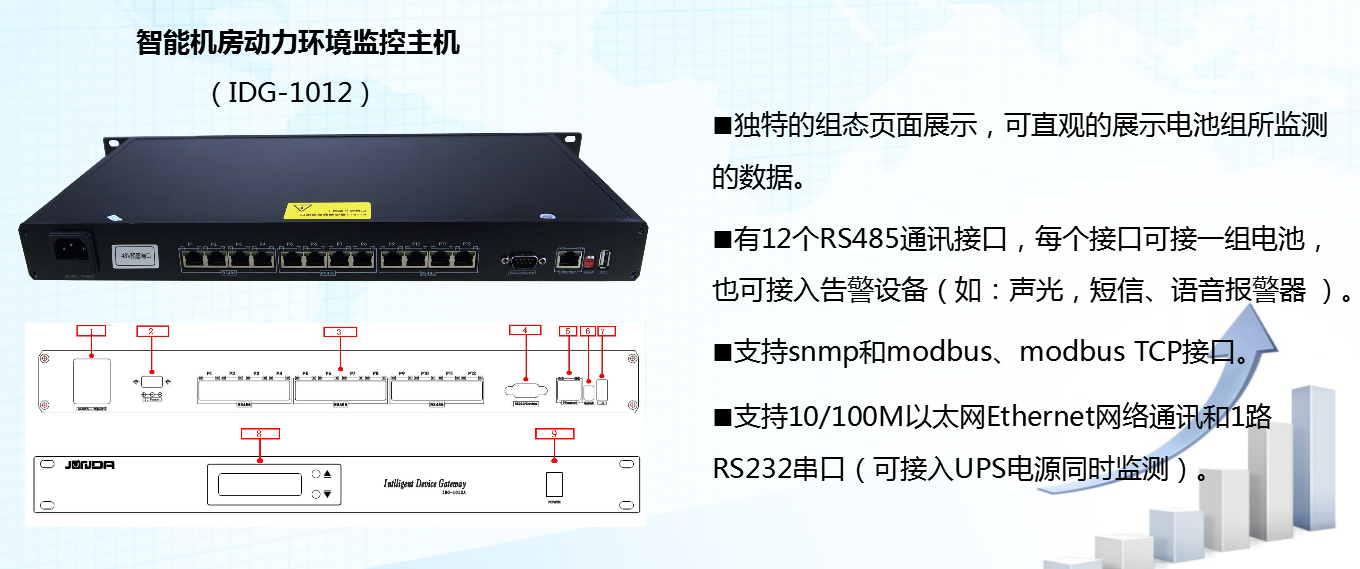

1.智能机房动力环境监控主机IDC-1012

1U/19寸机架式设计,具备12个RS485独立隔离通讯接口可监控机房环境温湿度、门磁、烟雾、漏水、市电断电等各类传感器检测对应的告警状态,同时这12个RS485独立隔离接口亦具备独立的供电输出。管理系统通过以太网(Ethernet)WEB方式对设备进行监控,并可实现E-mail邮件告警,主机的RS232口可接语音、短信模块,实现语音及短信告警,并可通过语音主动查询机房的实时告警状态。

图片关键词

提供丰富的二次开发接口(例如SNMP、MODBUS TCP、HTTP JSON),让用户能够轻松地接入已有的监控系统当中,用户可根据主机所提供的接口数据来开发自己品牌相关的监控界面,也可以支持定制开发自己的监控后台界面。

图片关键词

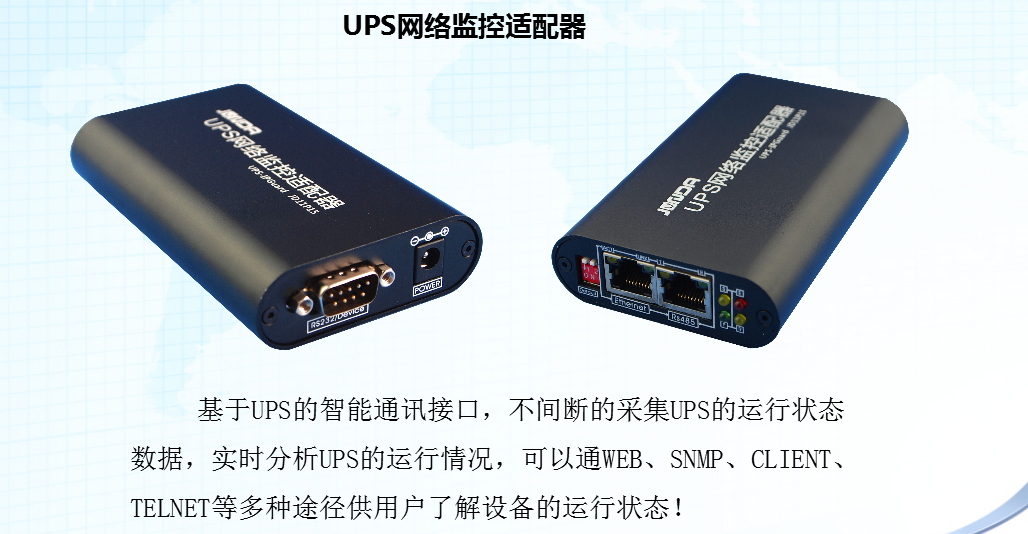

2.UPS网络监控适配器(UPS监测)

每台UPS配一台,支持市面上多数品牌型号的UPS电源。可以采集UPS的输入电压、输出电压、输入频率、温度、负载、电池电压、电池容量、市电状态、电池状态、故障状态等状态参量。具备邮件告警功能,对所监控的UPS电源出现的异常情况,进行告警。

图片关键词

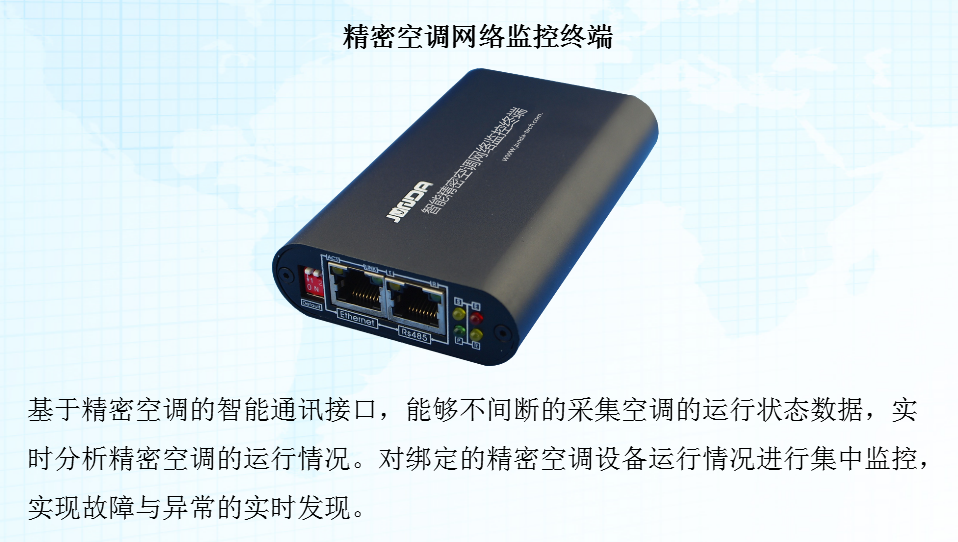

3.精密空调网络监控终端(精密空调监测)

每台精密空调配置一台,通过精密空调智能通讯接口,24小时不间断的监控精密空调的温度、湿度等参数,风机、压缩机、加热器、加湿器等状态。采集到的数据转换成MODBUS数据,通过TCP/IP向后台软件上报。本身拥有独立IP,可通过Web网页浏览精密空调的运行数据,具体参数或状态以厂家提供的通信协议为准。

图片关键词

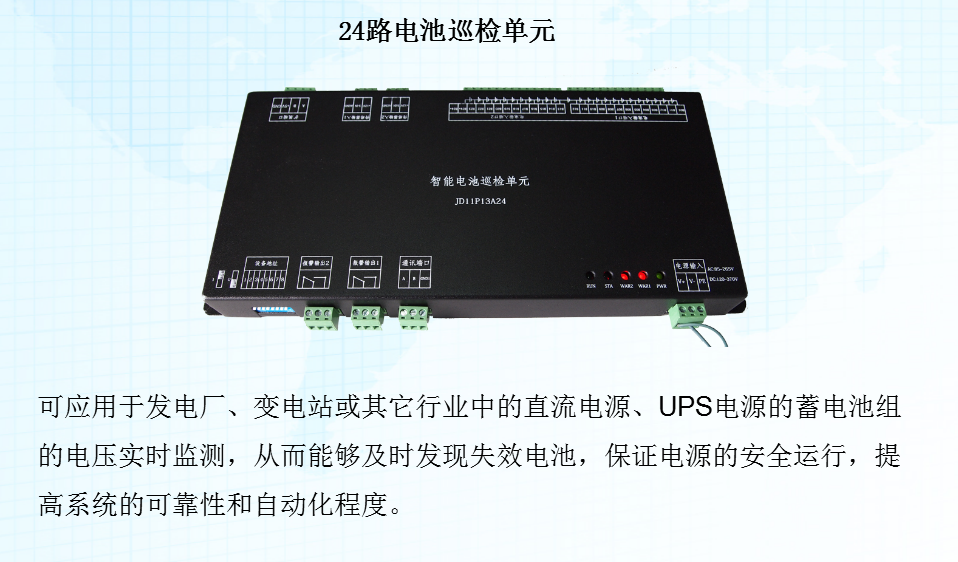

4.24路电池巡检单元(蓄电池监测)

一个模块最多可监测24节电池,测量范围0-15V,可以直接支持2V,4V,6V,12V等电池进行监测。对串联蓄电池组的单电池电压进行实时在线巡回检测,并智能分析电池的使用状况,根据用户设置不同的上下限、平均偏差自动判断并输出告警。采用变压器隔离,有效实现弱电系统电池和电池之间的隔离,隔离耐压>3000V。专门的脉冲激励,多重反馈测量算法,测量分辨率高达0.001V。

图片关键词

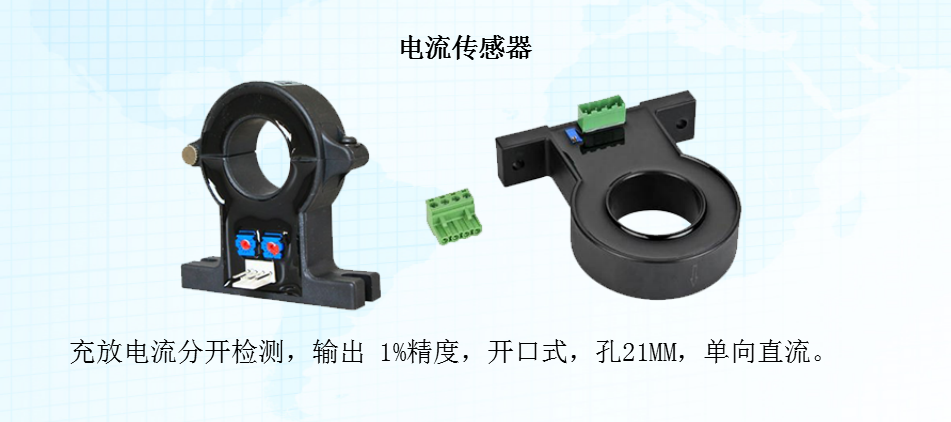

5.电流传感器(蓄电池监测)

每组电池配两个,重放电流分开监测。实现电池的充放电电流检测功能,同时可以具有电池剩余放电时间预测,电池有效容量侦测等功能。用于测量充电电流和放电电流。

图片关键词

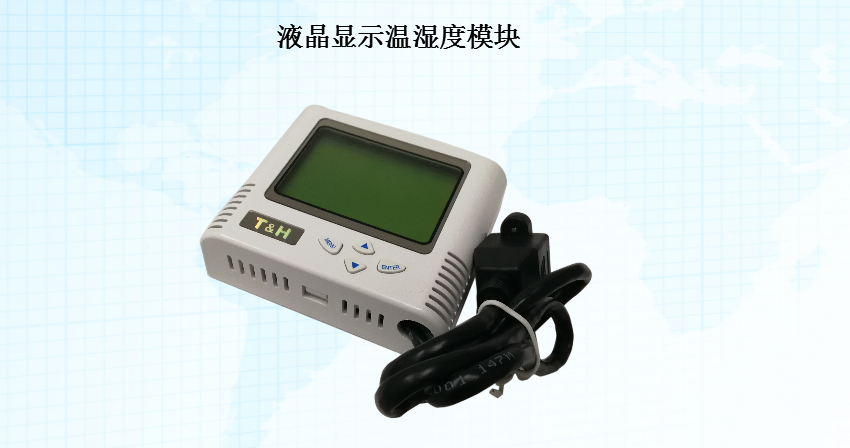

6.液晶显示温湿度模块(环境温湿度监测)

20㎡配一个,LCD大屏显示设计,精度高,一致性好。RS485通讯输出,标准的MODBUS协议配专用RJ45转接线。可实时监控机房的温度、湿度;可设置每一个温湿度的阈值,即上限、下限,保证机房任何一处位置的温度、湿度的异常可第一时间监控及报警。测量范围为温度:-40℃~80℃,湿度:0~100%rh。

图片关键词

7.光电式烟雾探测单元(消防烟感探测)

20㎡配一个,在机房安装光电式烟雾探测单元能够准确地检测烟雾,当烟雾浓度超过限量时,传感器发生声光告警,并向采集器输出告警信号。

图片关键词

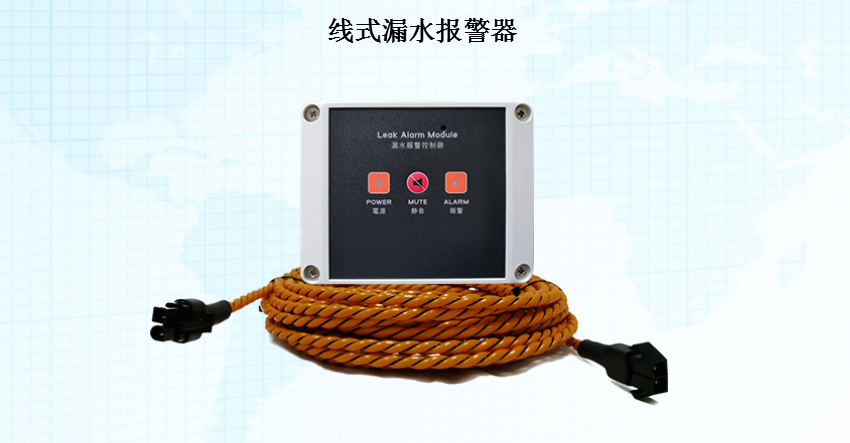

8.线式漏水报警器(漏水探测)

每套含10米二芯专用漏水检测线,实现远程报警及远程设备的控制,模块提供相互独立的泄漏报警和故障报警继电器,故障继电器为常态通电模式,因此对断电情况也会发出报警信号。当液体发生侧漏时,系统可直观监控机房的漏水情况。

图片关键词

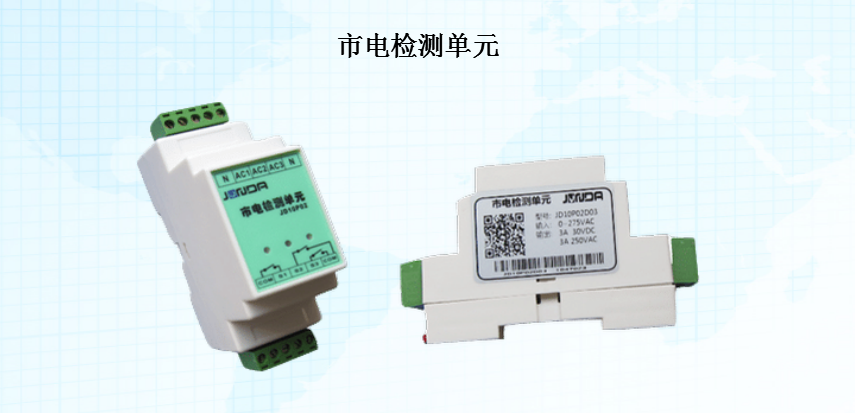

9.市电检测单元(市电检测)

以继电器方式输出,检测当前市电的正常情况,以开关量的形式配合动环主机,可以脱离UPS提供一个更直接的市电供电状态。对于三相电源,同时支持三路状态检测,可以检测三相的相序情况。宽电源输入范围,可工作于0V-275V。

图片关键词

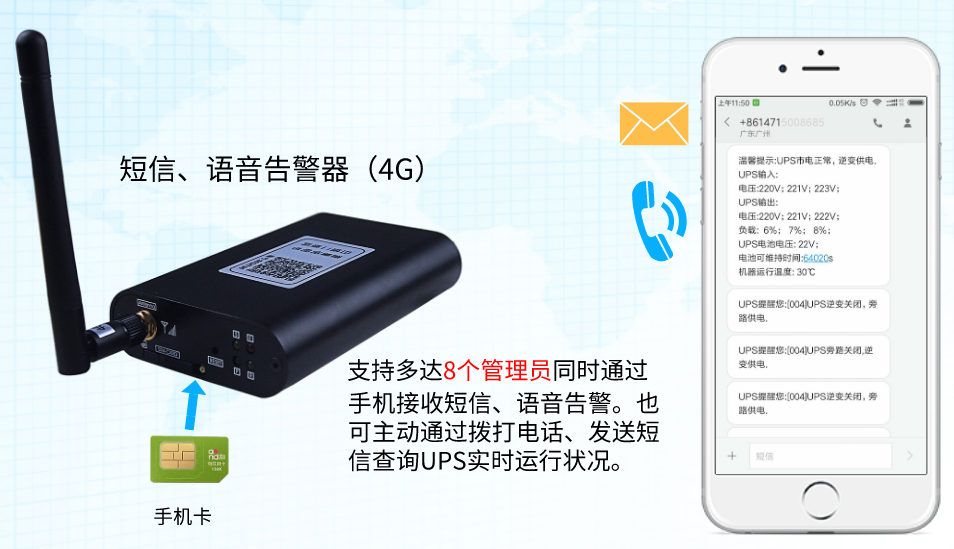

10.短信、语音4G报警器(异常告警通知)

内置电池,断电情况下,仍可工作5小时以上。当机房发生异常,会及时进行短信、语音报警。支持多达8个管理员在线主动拨打电话、发送短信查询机房设备的实时运行状态及数据。

图片关键词

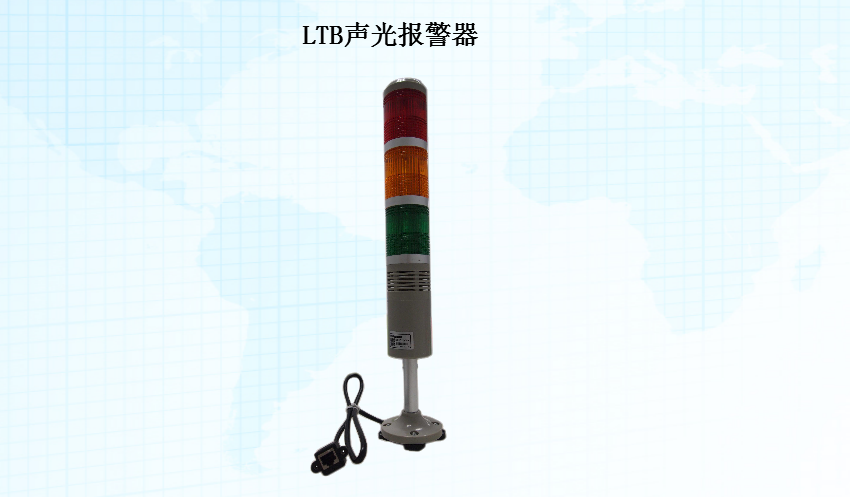

11.LTB声光报警器(异常告警通知)

RS485 MODBUS RTU协议,采用三层高亮度的LED光源,触发告警后发出强烈的声光报警信号,以达到提醒现场人员注意的目的。

图片关键词

以上为部分设备配置,根据用户机房设备以及需求,如:蓄电池内阻监测、新风机监测、机柜空调监控、机房红外、门磁等,请在联系我们,竣达技术为您解答、提供优质的解决方案。
