配电柜4路交流电检测及触摸屏显示方案

2019-09-23 16:01:23 竣达技术 141

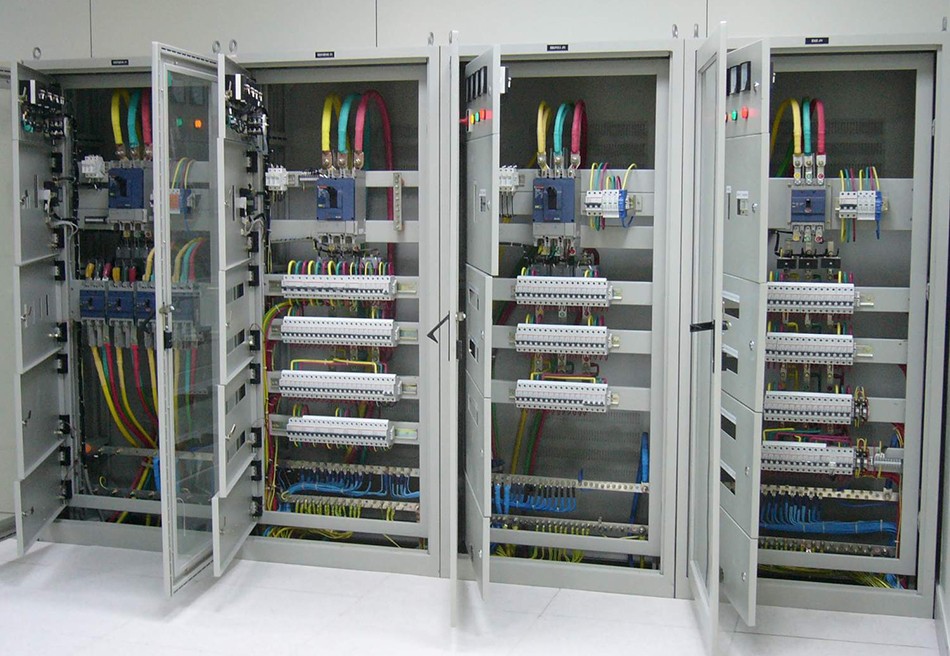

随着数据中心的不断发展和应用,数据中心的设备能耗问题也逐渐突出,高效可靠的供配电已成为了热门的问题。当前,很多数据中心都会配备配电柜作为能源管理和供配电的必要设备;而配电柜电源非常的多,传统的交流电测量仪无法满足成本、施工等多方面的要求,因此需要适用于配件柜的多路交流量监控装置。

图片关键词

实际案例:

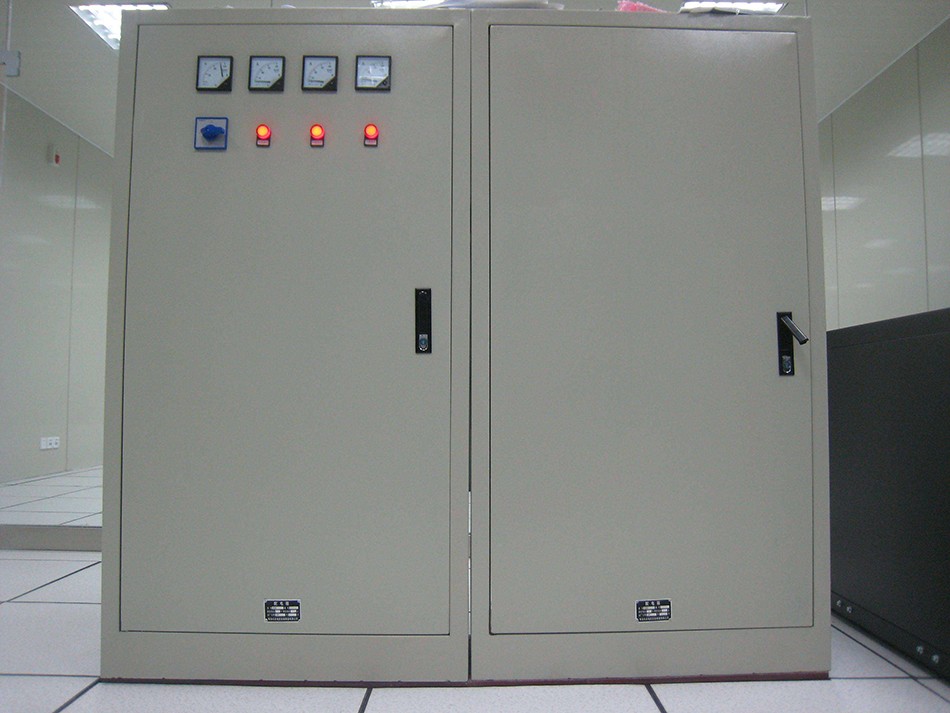

客户要求对配电柜中的4路交流电进行实时监测,并可通过触摸屏显示所监测的交流电源进行电压、电流的数据。

图片关键词

解决方案:

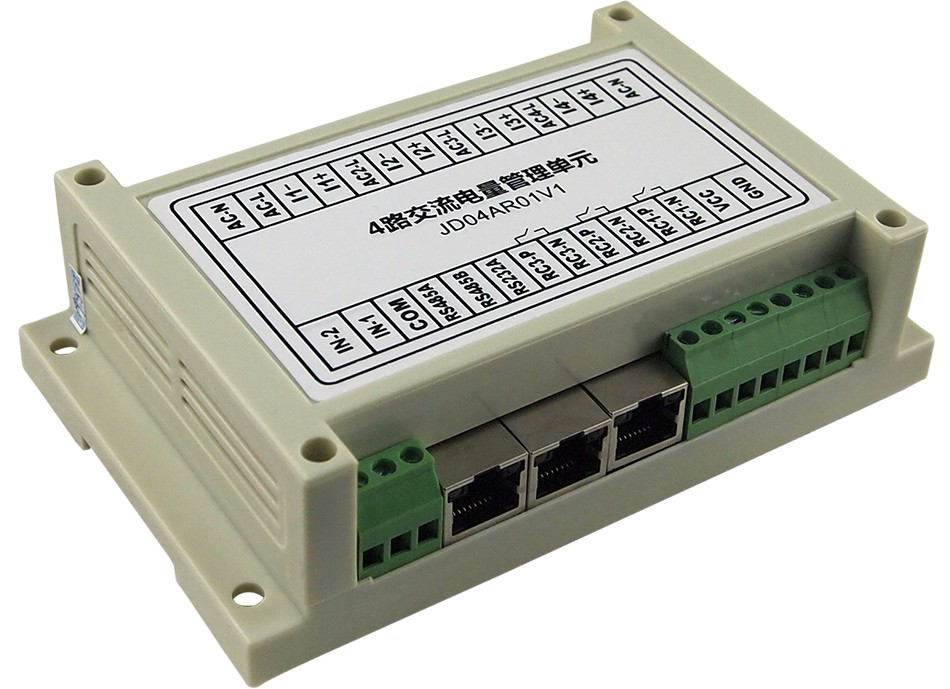

竣达技术根据用户的需求,选用自主研发、经济实用的4路交流电量管理单元。它采用高速单片及作为控制核心,具有测量、计量、通讯、控制等功能。并且操作简单、稳定可靠、功能多样化、导轨安装,适用各种机房环境的应用。

图片关键词

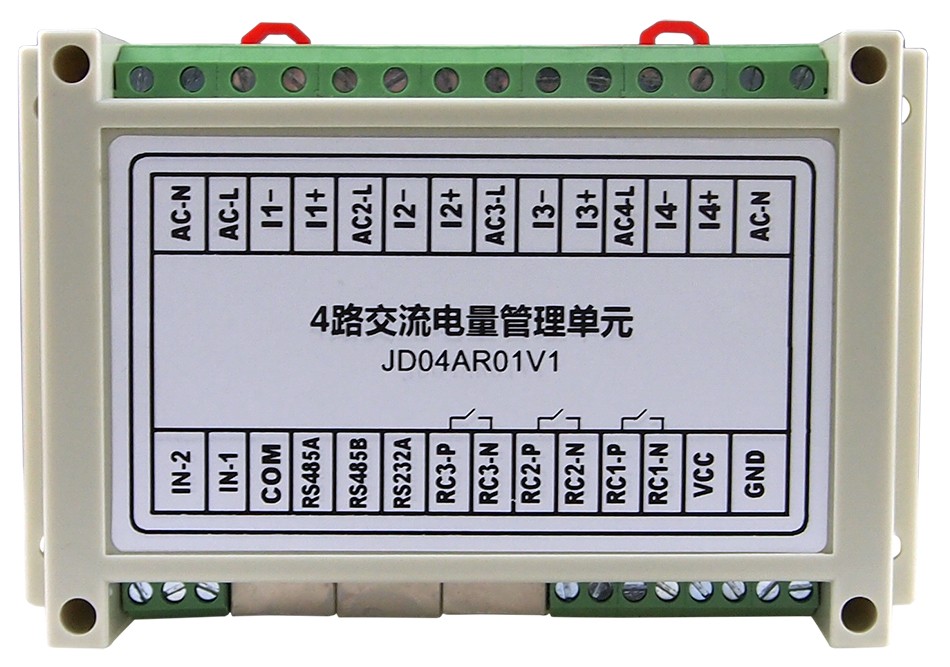

功能特点:

1.支持读取4路电压/电流,可直接测量 AC 电压/电流;测试电流需外接电流互感器。

2.支持3路继电器控制开关:触点(DC30V 3A)(AC250V 3A),默认常开。支持2路开关量输入:电平触发,低电平有效。

3.支持1路232通讯:用于连接定制的触摸屏进行数据查看。

4.供电电源:DC9V~24V。额定功耗:<2W。

5.支持的最大测量电流:50A。(需要测量更大电流时可提出定制要求。)

6.支持2路RS485通讯; RS485A用于连接PC或者modbus通讯设备;RS485B预留,支持定制功能。

图片关键词

方案成效:

可同时采集该客户配电柜的4路电源的电压和电流,通过专用的触摸屏对监测的交流电源进行电压、电流的数据显示。还可通过4路交流电路管理单元控制3路继电器的通断,来实现电源控制,例如:充放电控制、开关机控制等。满足了该配电柜的多路电源实时监测,节省了传统检测等工作的支出费用。

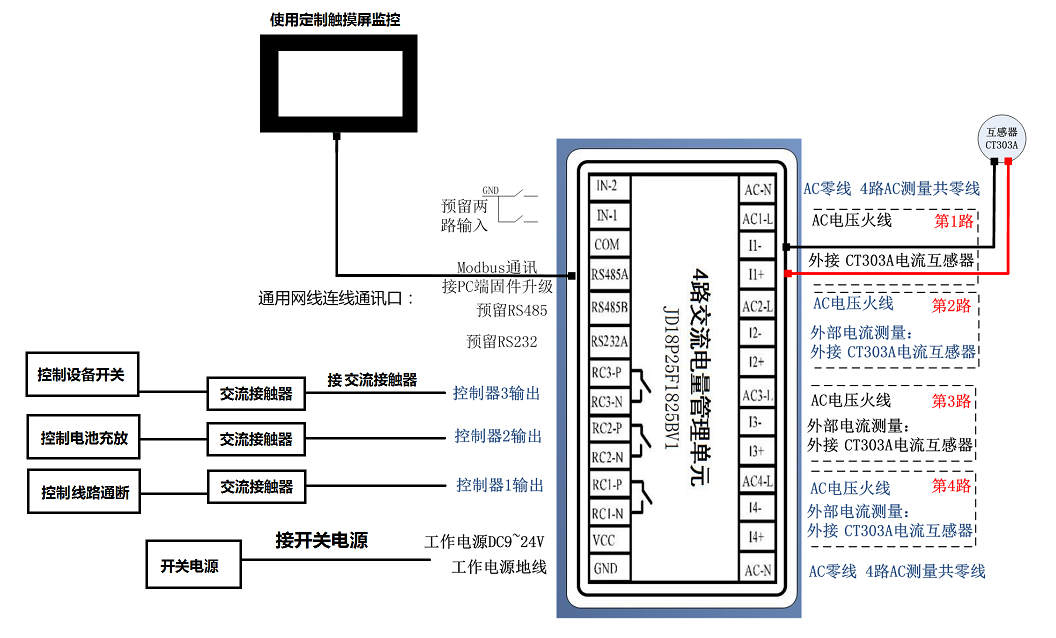

方案应用拓扑图:

图片关键词

更多的功能需求,请在下方评论区留言,竣达技术为您解答、提供优质的解决方案。
