工业UPS监控升级｜14路自定义干接点扩展模块套装，双重告警更可靠

一、产品简介

 本套装由UPS接口扩展板+干接点继电器板组合而成，专为工业UPS不间断电源监控场景设计。一套组合可实现最多14路继电器干接点输出，告警逻辑可自由自定义；搭配触控屏，完成UPS数据采集、状态显示、干接点告警联动一体化方案，适配机房、工厂、配电室等工业现场UPS远程监控需求。不搭配触摸屏亦可实现状态监控及继电器干接点输出。

二、核心产品介绍

1、UPS接口扩展板

*自带RS232两路接口，一边对接UPS采集数据，一边连接触摸屏；

*可外接继电器板，最多支持14路继电器输出控制；告警内容自由定义，灵活；

*工业光耦隔离设计，抗现场电磁干扰；

*宽温宽湿工业设计，稳定适配机房、工厂配电室等复杂现场。

2、干接点继电器板

*单块板卡提供7路常开触点继电器输出，两块并联即可组成14路干接点告警通道

*触点规格：最大DC30V/3A、AC250V/3A，可直接驱动声光报警器、指示灯、PLC等外设

*供电：DC12V，适配工业常用供电体系

*工作环境：-15℃~65℃，湿度10%~90% RH（无冷凝）

*板载M1接口对接UPS接口扩展板，M4接口作为继电器输出端子，接线简单，快速组装

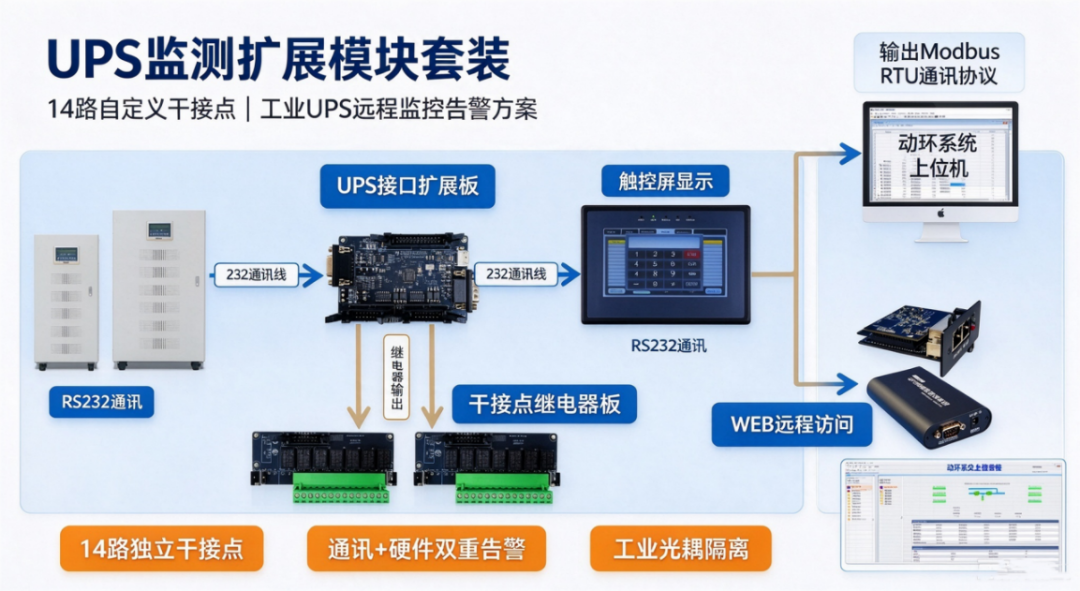

3、整套方案工作原理

  UPS主机通过RS232通讯线，将运行数据上传至 UPS接口扩展板；扩展板一方面把UPS电压、电池、负载、故障等实时数据转发给触控屏，实现人机可视化监测；

  另一方面通过牛角线连接干接点继电器板，最多驱动14路独立干接点。可在系统内自由配置每一路干接点对应的告警事件：例如市电中断、电池低压、UPS过载、逆变器故障、温度异常等，一旦触发对应故障，继电器触点 动作，外接告警设备立刻响应，实现UPS状态实时采集+屏幕监测+硬件干接点告警三位一体。

三、核心亮点

✅14路独立干接点，告警内容自定义。两块干接点继电器板组合，提供14路常开继电器通道。每一路都可以自由绑定不同UPS告警事件，按需分配，灵活配置，满足多类型故障的独立告警输出。

✅通信+干接点双监测，双重保障。既有RS232/RS485通讯读取UPS详细遥测数据，触控屏实时查看运行参数；同时硬件继电器干接点独立输出告警。就算通讯链路异常，干接点告警依然可靠触发，不丢失故障报警信号。

✅工业级隔离设计，抗干扰强。隔离输入，继电器触点隔离，有效抵御工业现场电机、变频器带来的电磁干扰，保证长期稳定运行。

✅模块化拼接，部署灵活。板卡模块化设计，可按需增减继电器板数量；接线标准化，无需复杂开发，快速完成整套UPS监控改造。

✅丰富上位机可视化。支持对接7寸触控屏，实时显示UPS全部运行数据，查看历史告警记录。不搭配屏使用，亦可监测+干接点告警.

✅宽泛工况适应性。整套板卡支持宽温、宽湿度工业环境，机房、工厂配电室、户外机柜等场景均可稳定长期运行。

四、典型应用场景

1. 机房UPS集中监控：市电掉电、电池故障、过载等多故障独立声光告警

2. 工厂配电室不间断电源监测，干接点信号接入厂区PLC、SCADA系统

3. 变电站、轨道交通配套UPS远程告警系统

4. 医疗设备、实验室精密供电电源状态监测与故障联动

五、产品优势总结

  传统UPS内置干接点通道数量少，告警固定无法修改；本模块化扩展方案突破原生接口限制，最多14路可自定义干接点告警，同时保留通讯遥测+触摸屏可视化能力。模块化方案成本可控，改造简单，是工业UPS增强监控、故障告警联动的优选方案。
