UPS电源及电池一体化监控触摸屏监控方案

2023-06-01 10:50:25 竣达技术 37

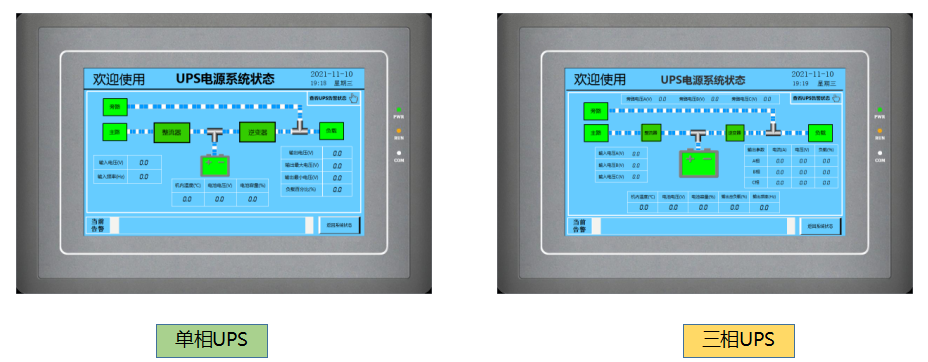

方案介绍:

   UPS电源及电池一体化监控触摸屏显示方案是为满足UPS电源和UPS电池一体化监控而设计的在线式电池监测和管理方案。可完成对电池组电压、电池电流、单体电池电压以及UPS电源的各项参数、状态监测。在监测到电池参数异常、UPS通讯中断、市电中断等异常情况时,提供告警输出。方案支持市面上绝大多数品牌的UPS电源、常用的2V、6V、12V电池,可测量单节电池电压范围为0~18V。

图片关键词

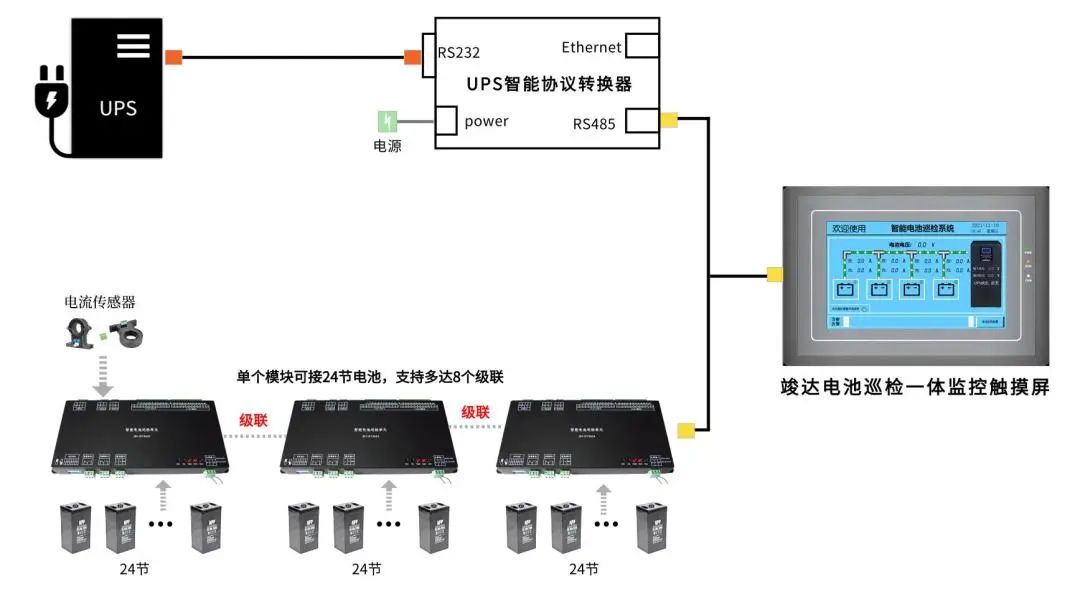

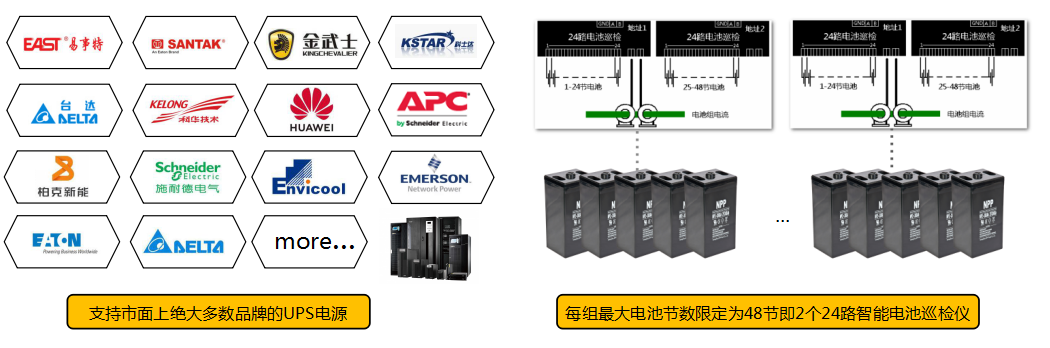

应用示例:

图片关键词

功能介绍:

支持接入1台UPS电源、多达192节2V、6V、12V等类型的蓄电池进行同时监测。

图片关键词

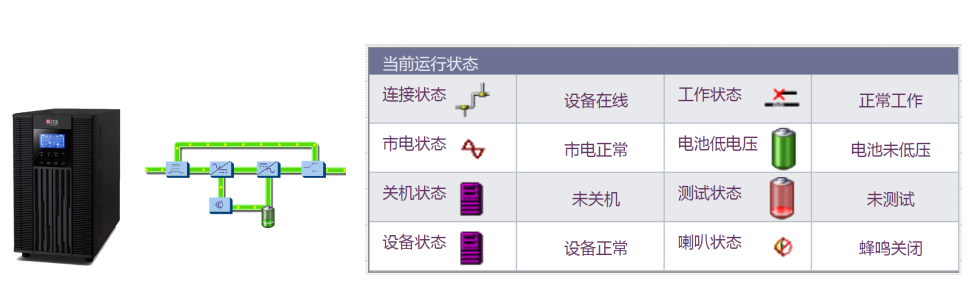

不间断采集UPS电源的各项数据和状态,主要参数包括输入输出电压、负载百分比、电池容量等参数;主要状态有市电中断、旁路状态、电池电压低状态等状态。

图片关键词


实时在线的检测电池组电压、电池电流、单体电池电压的各项参数及状态监测。自定义设置单体电池的上下限以及不平衡度百分比,并实时判断和进行超上限/下限和不平衡的报警。


图片关键词

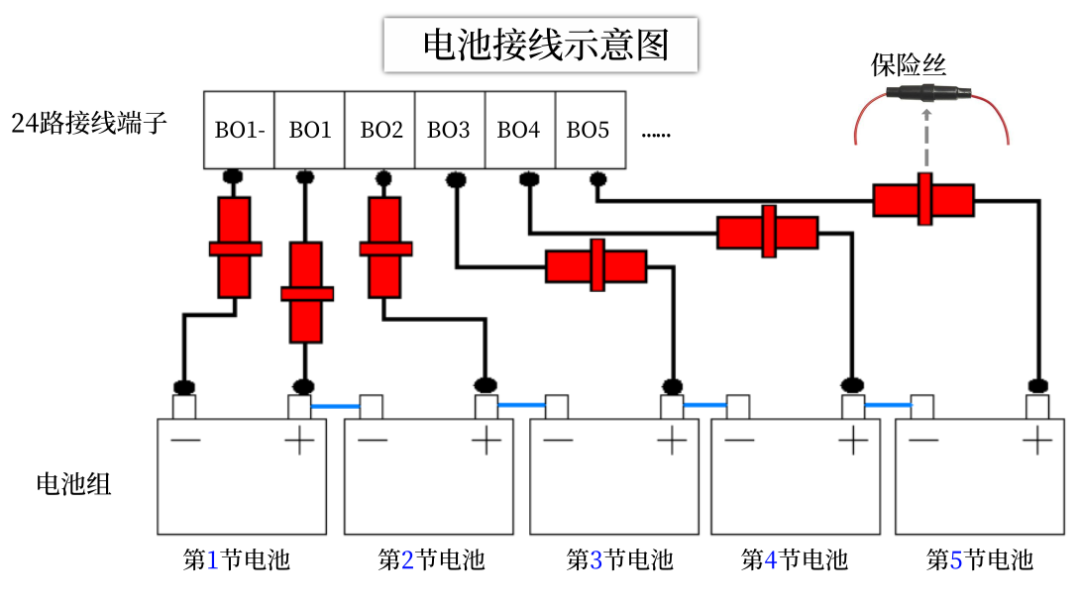

提供完整的配件包含带保险丝的电池采样线和数据线供客户安装配置,用户可以按需要自行增加保险丝。

图片关键词


功能界面:

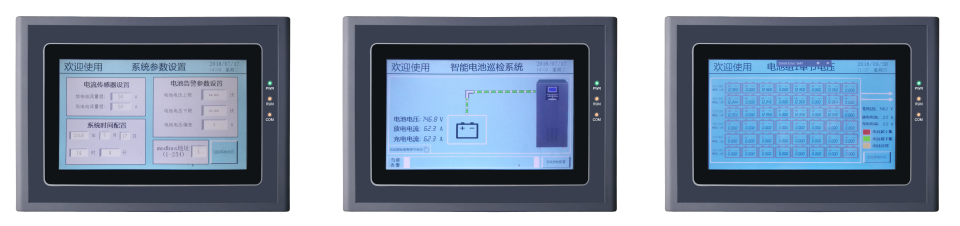

采用触摸式按键操作、7寸800*400彩色的触摸屏实时显示各项参数及数据。可方便设置参数和查询告警信息、故障内容、历史记录等信息。

图片关键词

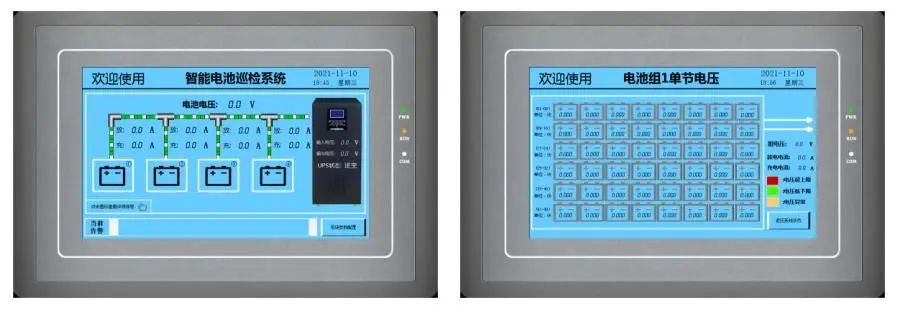

实时显示充放电电流,充放电状态、电池电压和当前告警,充放电流采用流动条显示,用户能直观了解电池组状态。

图片关键词

清晰的展示UPS的输入/输出(频率、电压),UPS旁路状态、电池温度、容量等实时状态及数据。

图片关键词

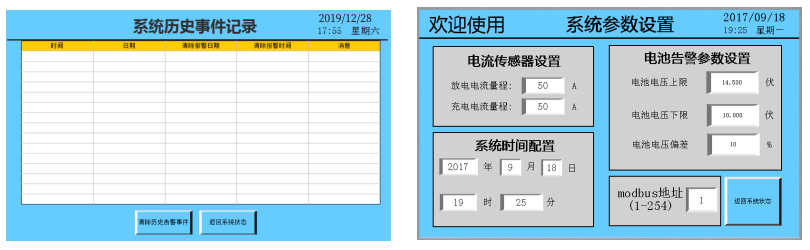

可自定义设置单体电池的上下限以及不平衡度百分比等,并保留UPS或电池的异常历史记录,方便用户快速查询当前故障内容,可保存多达2000条记录。

图片关键词


图片关键词
