竣达技术 | UPS干接点扩展卡(AS400卡)

2023-05-06 14:56:52 竣达技术 177

UPS干接点扩展卡(AS400卡)

AS400mini干接点卡为UPS外围监控提供干接点界面,以干接点信号来反映UPS运行状态,也可接受外界干接点的关机命令。用户可以通过外接线路来实现对UPS的监控一款卡两种接口,端子接口、DB-9接口,可满足用户不同接口的需求。一款卡两种接口,端子接口、DB-9接口,为满足用户不同接口的需求,我们在原有的基础上新增加了端子接口。

图片关键词

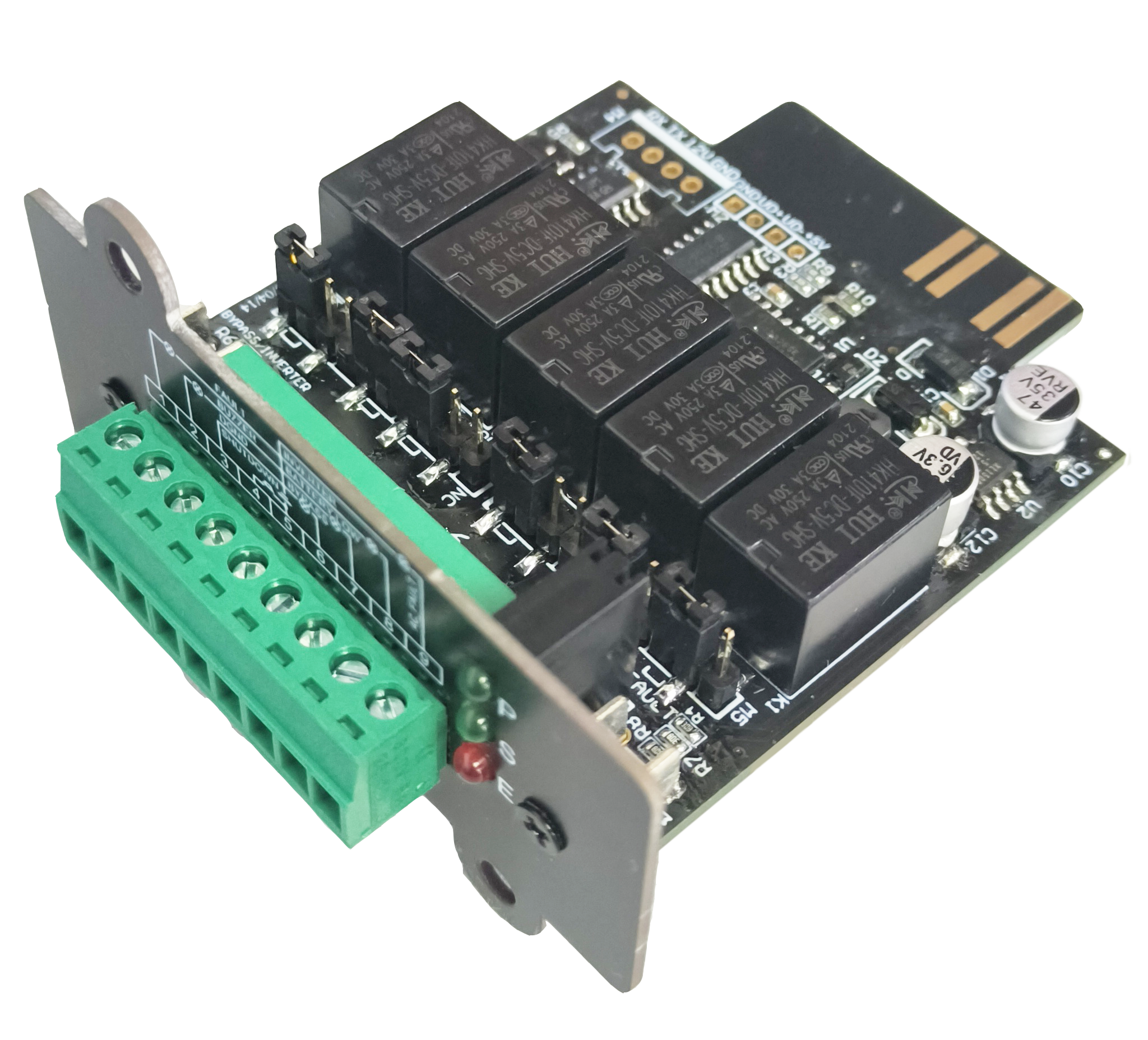

(端子接口)

应用说明:

用户只需提供Common24VDC以下的电源,以图示电路为例,各信号端接相应指示灯以及遥控关机按键,即可实现远程监控UPS

图片关键词


遥控UPS关机功能:当在AS400miniPIN4脚接收到一个3~10秒的高电平(电平范围12V~24V),AS400mini卡确认有远程关机信号输入,进行控制关闭UPS。(小于3秒或者大于10秒的信号均为无效信号)。

图片关键词

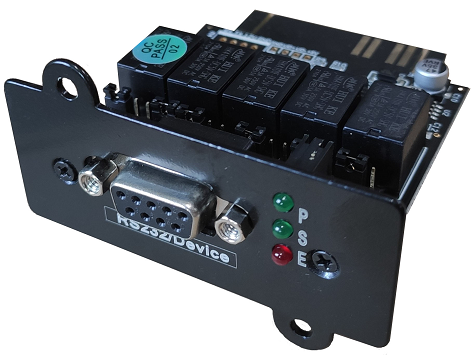

DB-9接口)


图片关键词
