UPS电源及电池内阻综合监控—电池组、单体电池电压、异常告警

2023-01-09 11:24:51 竣达技术 142

图片关键词

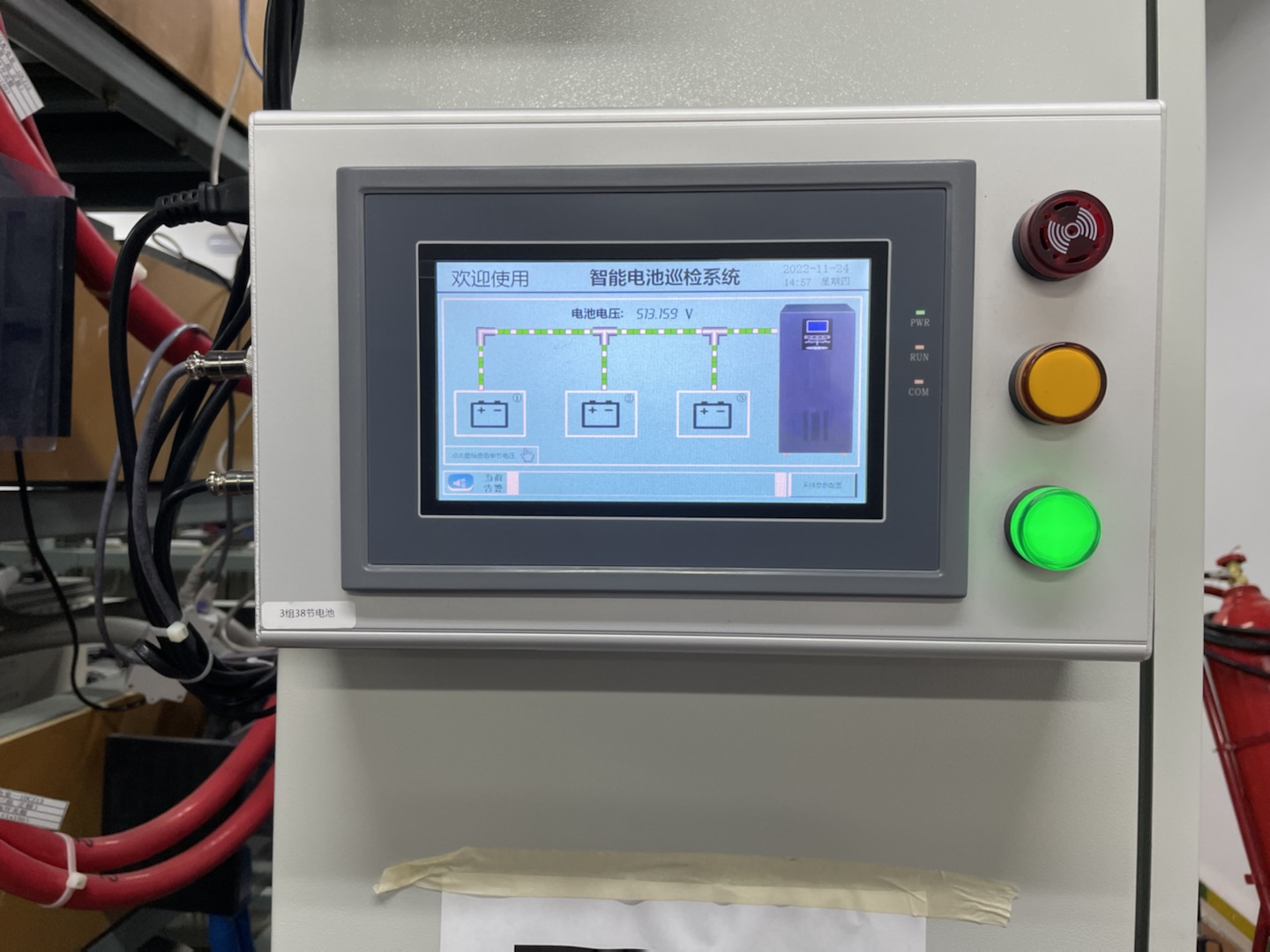

    竣达UPS电源及电池内阻综合监控系统,可完成对UPS电源及电池组电压、电池组电流、单体电池电压、温度、内阻各项参数和状态监测,采用7寸800*480 彩色电池巡检一体监控主机显示监测到的各项参数和状态,并在监测到UPS通讯中断、电池内阻超上限、电池温度超上限等异常情况时,提供告警输出。

图片关键词

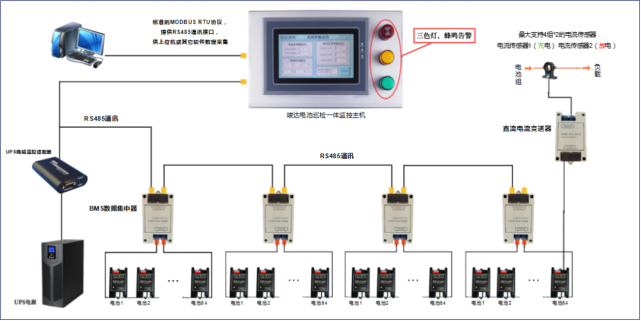

应用示意图:

图片关键词

    支持市面上常用的2V、12V电池,可测量单节电池电压范围为0~12V。可适用通讯基站、数据中心、电力系统自动化、工业监控、交通管理等各种部门的电池机房中心。

功能特点:

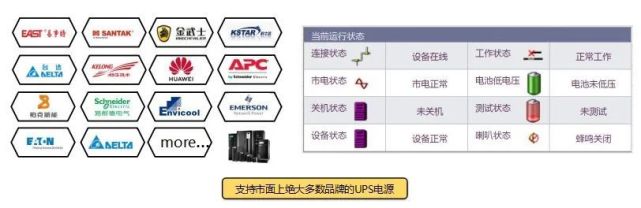

    支持接入1台UPS电源,可实时采集UPS的数据和运行状态,并记录UPS实时告警状态,主要参数包括:输入输出电压、负载百分比、电池容量等参数;主要状态有市电中断、旁路状态、电池电压低状态等状态。

图片关键词

    支持最大4组电池组,每组最大64节电池级联,实时在线不间断采集电池的电压,温度,内阻等各项数据和状态。2A小电流放电测试微小内阻技术,实现精准内阻测量。

图片关键词

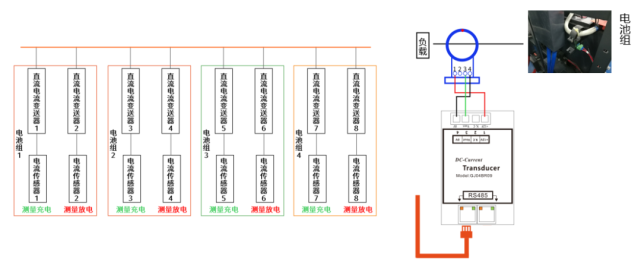

    每一组电池充/放电流分开测量监控,采用高性能的直流电流检测设备,它与电流传感器配套安装使用,实现精确的电流测量监控和对设备的保护。

图片关键词

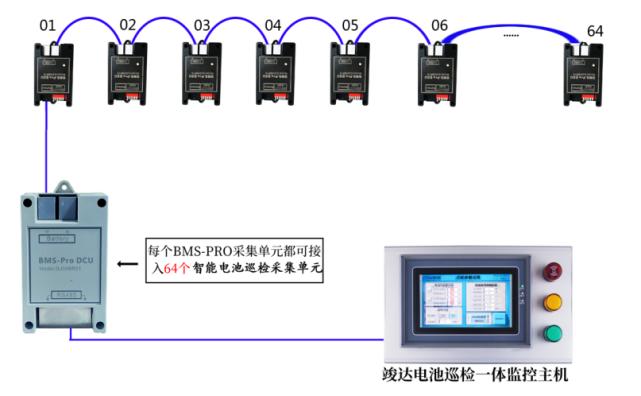

    一个智能电池巡检采集单元监测一个电池电压/温度/内阻,电池内阻监测模块之间通过总线方式手拉手连接,快速定位故障电池,安装极其简单,无需专门培训就能安装。

图片关键词

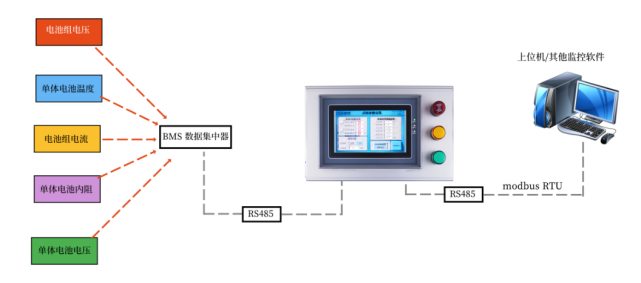

    用户如有上位机/环境监控软件等,可同时使用上位机软件通过触摸屏的COM2口采集触摸屏数据,触摸屏的COM2口使用的是标准的modbus RTU协议。

图片关键词

图片关键词
