多台UPS集中监控方案

2022-09-16 14:22:49 竣达技术 46

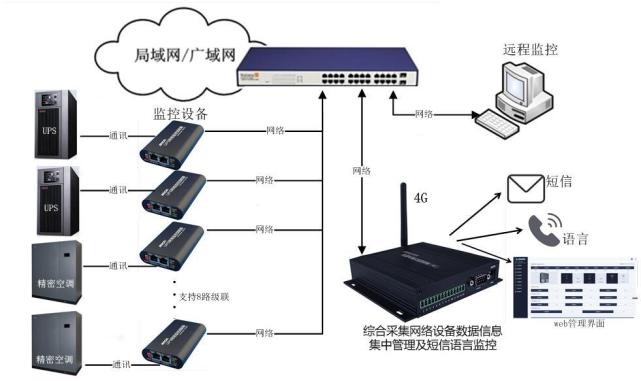

    随着信息时代的来临和迅猛发展,综合机房的数量和规模与日俱增,机房的监控已成为各企事业单位的重要组成部分,在日常生产和管理中起着举足轻重的作用。机房中的UPS、是中小型机房所必不可少的重要设备,它为计算机系统及各类生产设备的正常运行提供必要和可靠的保障。一旦设备出现故障,就会影响整体系统的运行,甚至影响企事业单位的正常运营,造成严重后果。而传统的机房监控有管理难度高、专业要求高、运维成本高等痛点,正是意识到这样的问题,我们推出了综合网络监控管理终端。

图片关键词


用户难题:

• 市电异常导致电源系统不稳定影响设备供电,影响机房正常运作。

• 无法掌控UPS电源的实时运行状态。

• 人工24小时值守机房难度大且费用高。

• 缺少预警和故障报警通知,无法及时处理突发问题。

功能特点:

• 支持多品牌多系列的UPS,只需要简单设置即可完成安装。

• 提供WEB扩展服务,用户可以直接在客户端通过浏览器浏览设备状态

• 支持SNMP、modbusTCP、JSON的数据接口,

• 记录设备的运行状态,可供查询设备的告警历史并支持excel表格形式导出

• 系统具有智能通讯接口,通过modbus协议与PC机连接,构成集成监控。

• 具有“在线配置”的能力,可以根据具体要求对显示方式及功能进行处理。

• 支持电话语音和短信告警,告警内容信息可以自定义

• 支持多用户管理,并可进行用户权限设置

• 支持多项控制功能:联动控制、定时控制、即时控制

l 与传统的机房监控的区别

• 所有设备都是网线接入局域网,方便在不同区域的机房的统一监控,免去长距离设备通讯接线的不便

• 安装配置简单,只需要简单的网络常识和接线操作即可进行安装实施。

图片关键词

技术参数:

  • MCU主频高达800Mhz

  • 系统:Linux

  • 内存:64M

  • 存储Flash: 32M

  • 以太网口: 10/100M RJ45

  • 标准的26PIN插槽结构

  • 支持网络http远程采集数据

电源规范:

  • 工作电压: DC12V

  • 额定功耗:<3.5W

环境规范:

  • 工作温度:-10°C~ 55°C

  • 工作湿度:不冷凝10%RH ~90%RH

  • 储存温度:-40°C~ 85°C

  • 贮存湿度:不冷凝5%RH~ 95%RH

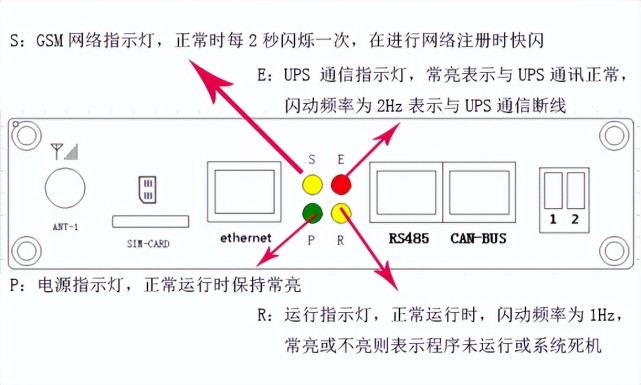

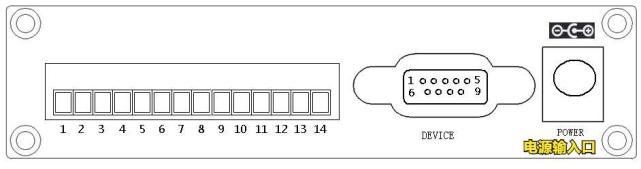

接口定义:

  • 支持1路RS485(预留),一路CAN-BUS接口(预留)

  • 支持1路RS232(预留)

  • 支持1路以太网口

  • 支持5路开关量输入

  • 支持3路继电器输出

  • 支持2路拨码

图片关键词

图片关键词

拨码开关1:

用于恢复默认IP,当拨到ON端时,设备恢复默认IP。正常运行时应该是拨到OFF端

拨码开关2:

用于串口输出,当拨到ON端时,设备RS232串口输出。正常运行时应该是拨到OFF端

Rs485_1:RS485通讯口1,用于连接温湿度检测模块;(预留)

Rs485_2:CAN-BUS接口,预留;

Device:串口通讯接口,用于与PC机进行参数配置和查 询UPS信息;

Ethernet:UTP 10/100M RJ45以太网络接口;

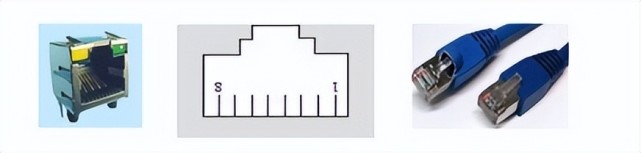

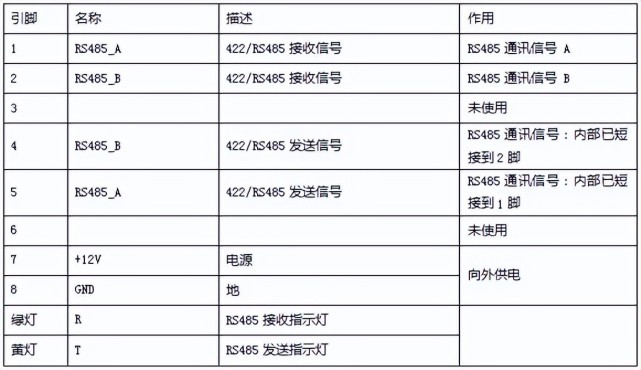

RS485引脚定义:

图片关键词

图片关键词


软件功能界面(部分):

图片关键词

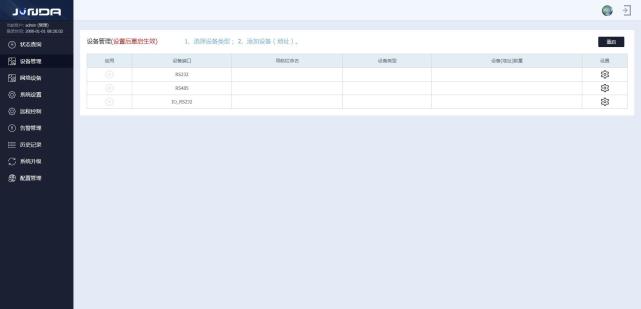

(设备管理界面)

图片关键词

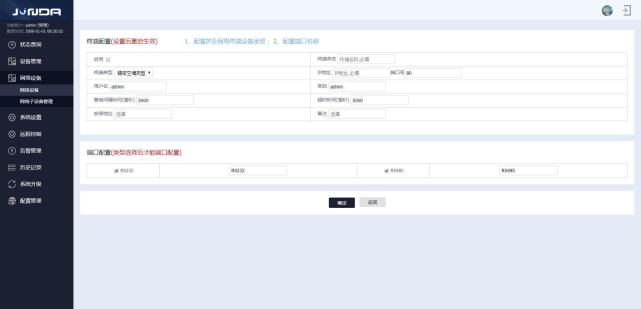

(网络设备界面)

图片关键词

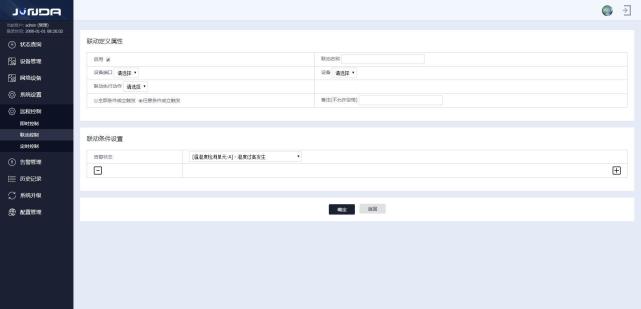

(联动控制界面)

图片关键词

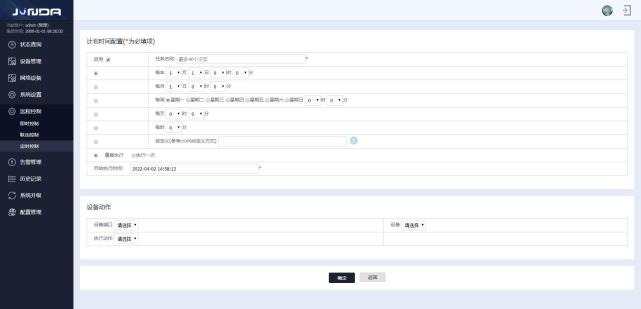

(定时控制界面)

图片关键词

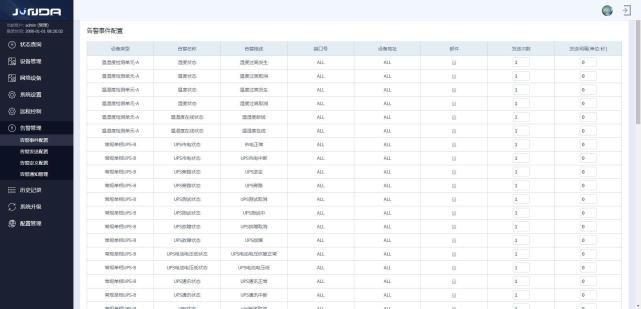

(告警事件配置界面)

更完善的UPS、精密空调、电池巡检等产品配套和技术服务,请在下面评论或留言,竣达技术为您详细解答。
