智能电池巡检箱监控系统方案

2022-08-17 10:00:00 竣达技术 246

      蓄电池作为一种重要的储能设备,它可保证通讯设备及动力设备的不间断供电,广泛应用于电力变电站、电信机房、移动基站还是在UPS系统等领域。但如果不能妥善地管理和使用,很容易发生过充电、过放电及电池老化等现象,导致电池组损坏或性能急剧下降,从而影响设备的正常供电。因此,管理和及时维护蓄电池成为了非常必要的工作。

图片关键词

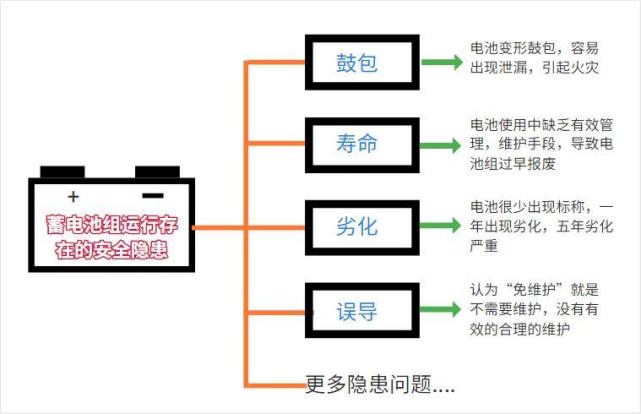

    在实际应用中,一般都是多节蓄电池串联组成电池组。一节电池老化、长期过载、电池发热等情况的出现,可能使整组电池急剧恶化,从而导致起火,造成严重损失。对蓄电池组进行全面在线检测和管理,是为保证蓄电池良好的供电、安全可靠运行的重要措施。

图片关键词

解决方案:

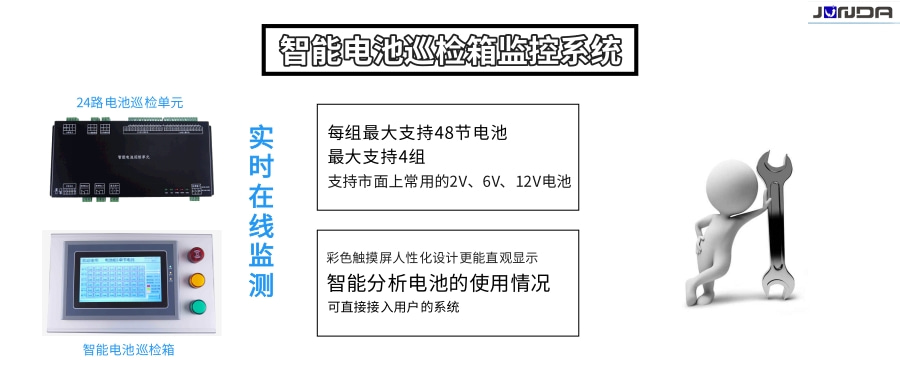

    智能电池巡检箱监控系统是为满足电池组监控而设计的一款在线式电池监测和管理系统。该系统由24 路智能电池巡检仪、电流传感器智能一体化电池巡检箱组成。可完成对电池组电压、电池电流、单体电池电压、电池的各项参数和状态监测和告警功能。测量单节电池电压范围0~20V,同时支持市面常用的2V、6V、12V电池。

图片关键词

功能特性:

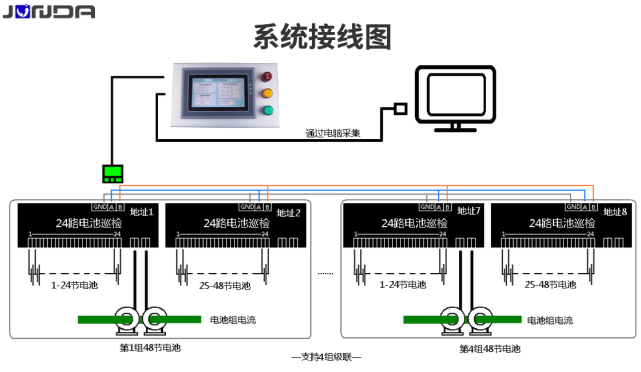

1.智能一体化电池巡检箱最大支持4组192节电池同时检测,每组最大电池节数限定为48节即2个24路智能电池巡检仪

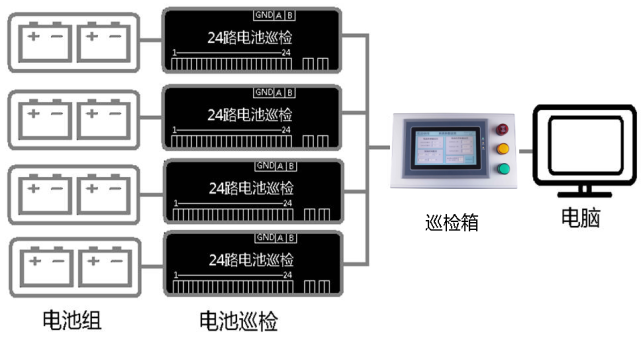

2.24路智能电池巡检仪实时在线的检测单节电池电压,并以RS485形式输出,实时判断进行和超上限/下限和不平衡报警。

图片关键词

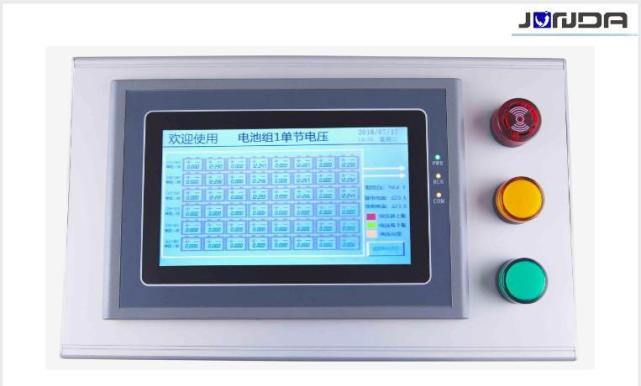

3.智能一体化电池巡检箱界面显示告警对应的状态图片,同时充放电流采用流动条显示,用户能直观地了解电池组的状态。

4.智能一体化电池巡检箱使用红、绿、黄三色指示灯分别对应监控电池组的异常和告警状态。

图片关键词


5.电流传感器用于采集电池组的电流,充电电流与放电电流分开检测,精确度更高。

6.提供完整的配件包含带保险丝的电池采样线用于连接24路智能电池巡检仪和电池组电池。

图片关键词

实际应用方案:

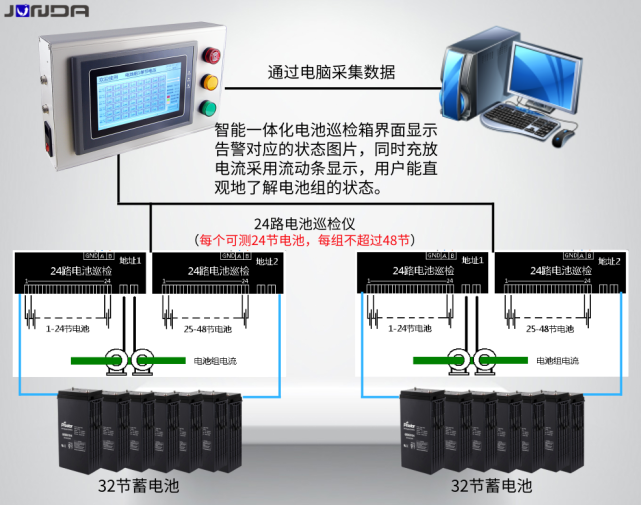

    下图为两组32节电池在线监控管理方案,如果只采用常规的监测方式,不仅耗时耗力,而且不能检测出每组单节电池的状态,容易出现误导整组电池的使用状况。而使用智能电池巡检箱监控系统方案,完成对电池组电压、电池电流、单体电池电压、电池的各项参数和状态监测和告警功能。就能避免“单节电池老化”、“电池过载”等情况的出现,从而很好地解决了蓄电池组潜在的安全隐患。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
