新品发布丨MODBUS/SNMP智能协议转换器

2022-05-30 10:03:21 竣达技术 123

图片关键词

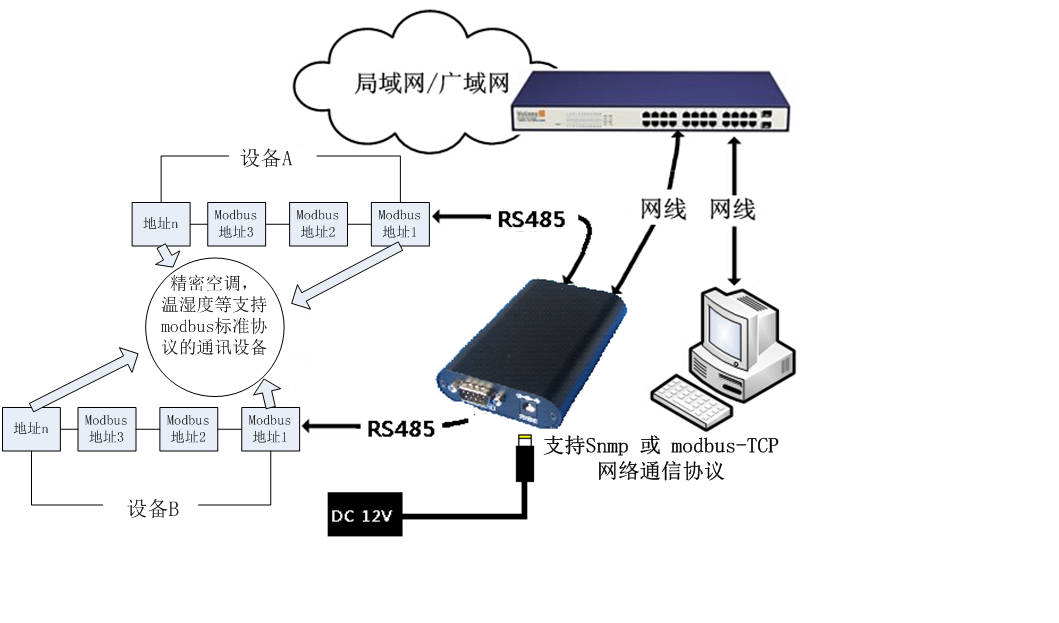

该产品集网络,2路RS485于一体,通过网线连接网络,由用户自定义数据采样命令和数据名称等等设备信息,不间断的采集支持modbus标准协议设备的运行状态数据,同时将数据转成网络协议,如snmp 或modbus-TCP,供上位机集成采样和监控.

图片关键词

图片关键词

  • 支持2路RS485通讯,适应性更广。

  • 宽电源的输入范围,支持DC 9V-24V 供电。

  • 支持标准的modbus协议设备

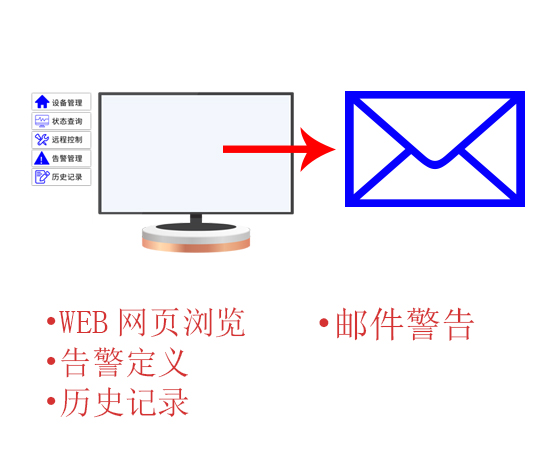

  • 支持WEB网页浏览,支持告警定义,邮件告警,历史记录

  • 支持snmp:V1,V2,V3

  • 全天24小时不间断监测,适合各种无人值守的监控场合。

  • 支持WEB网页浏览,支持告警定义,邮件告警,历史记录                                                                                                         图片关键词

  • 支持Modbus RTU和Modbus TCP

  • 无需复杂的协议定制开发,由用户自定义添加支持modbus协议的设备数据采集 和 名称描述;

  • 操作简便,可快速接入不同类型的modbus设备

  • 支持自定义查询命令:01、02、03、04命令

  • 支持自定义控制命令:05、06命令

  • 支持32设备级联,最大支持总数据量3200条

  • 支持自定义波特率:1200、4800、9600、19200、38400、57600、115200

  • 支持自定义协议名称


技术参数

  • MCU主频高达800Mhz

  • 系统:Linux

  • 内存:64M

  • 存储Flash: 32M

  • 以太网口: 10/100M RJ45

  • 标准的26PIN插槽结构

电源规范

工作电压:DC9V~DC24V

额定功耗:<2W

环境规范

工作温度:-20°C~ 65°C

储存温度:-40°C ~ 85°C

工作湿度:不冷凝10%RH ~ 90%RH

贮存湿度:不冷凝5%RH ~ 95%RH

产品1:MODBUS/SNMP智能协议转换器[GJ02BL07(LM-186)]

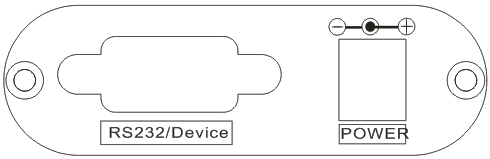

Ø 前面板

图片关键词


  • RS232/Device:用于连接modbus设备

  • DB9接口RS485针脚定义:1-RS485B-;6-RS485A+

  • DB9接口RS232针脚定义:2-RX,3-TX,5-GND

  • Power:用于连接配套的12V电源适配器


Ø 后面板

图片关键词

Ethernet:用于连接网络

ACT:指示以太网的工作情况,有数据传输时闪烁

LINK:指示以太网的连接情况,连接以太网时常亮

RS485:用于连接modbus设备;

Default:NO.1是恢复IP地址拨码,NO.2是串口配置拨码,正常使用时2个拨码都应该在非ON端

S:网络指示灯,能ping通网关时常亮,ping不通时快闪

E:通讯灯,modbus设备通讯正常时常亮,异常时快闪

R:运行指示灯,当设备运行正常时闪烁,其他状态表示设备异常

P:电源指示灯,当设备接入电源正常时常亮,其他状态表示设备异常:
