单相精密馈电监控系统应用方案

2022-03-17 11:04:46 竣达技术 146

一、方案背景:

在这个现代化社会,电在机房扮演着十分重要的角色,安全用电是弱电机房系统运作中的关键部分。电力供应不稳定或电力中断等问题容易引发巨大损失,所以机房用电监控很有必要。而当中配电的状态在机房用的监控中属于非常重要的一部分,在传统巡检方式一般采用人工现场操作,时间长且工作量大。

图片关键词

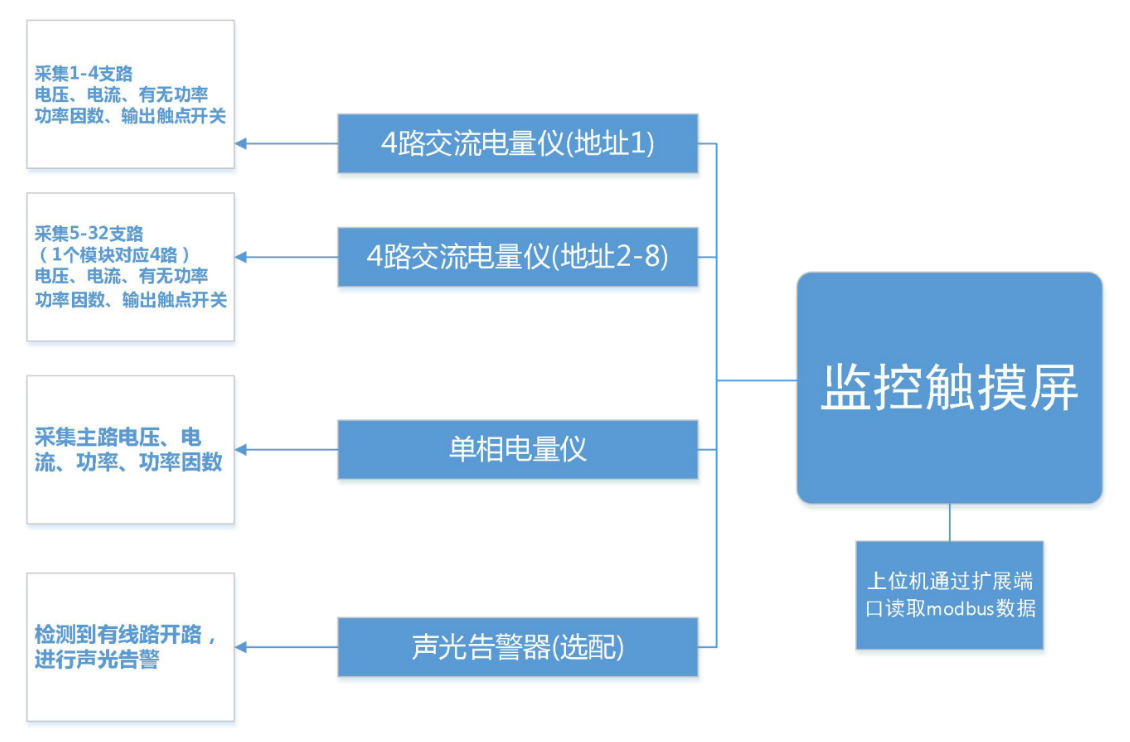

该方案可用于测量馈线柜输入端电压、电流、有功功率、无功功率、功率因数和电度量,同时支持检测多达30个输出回路的电压信号,并通过配套的七寸显示屏实时显示配电开关的通、断状态。可以点击显示屏上的每一路的开关按钮来控制各个支路的开关状态,每个继电器的状态和输出开关的状态一致,并对外提供RS485接口接入动环监控系统。支持选配声光告警器,对配电的输出断开时进行声光告警, 能解决人工手动检测的繁琐操作,可视化的触摸屏更能提供直观的显示配电的相关状态,是弱电机房的配电监控高效手段,帮助相关人员加强电能质量监控管理。


二、方案特性与优势:

(1)触摸显示屏为 7 寸 800*480 彩色,人性化的界面设计,简单易操作。

(2)多支路的自定义设置,最大支持设置 32 路的输入开关显示。

(3)汉字菜单显示,触摸式按键操作,可方便设置参数和查询信息。

(4)实时时钟显示,断电后时钟正常运行。

(5)完善的告警处理及记录功能,可快速查询当前故障内容。

(6)用户如有上位机如环境监控等软件,可同时使用上位机软件通(7)过显示屏的COM2口采集触摸屏数据,触摸屏的COM2口使用的是标准的modbus RTU协议。

(8)支持通过触摸屏控制每个配电支路的开关。

(9)可选声光告警设备,在设备出现异常告警情况时提供声光告警。

(10)配电检测模块采用专业工业端子,便于安装维护、安全可靠。

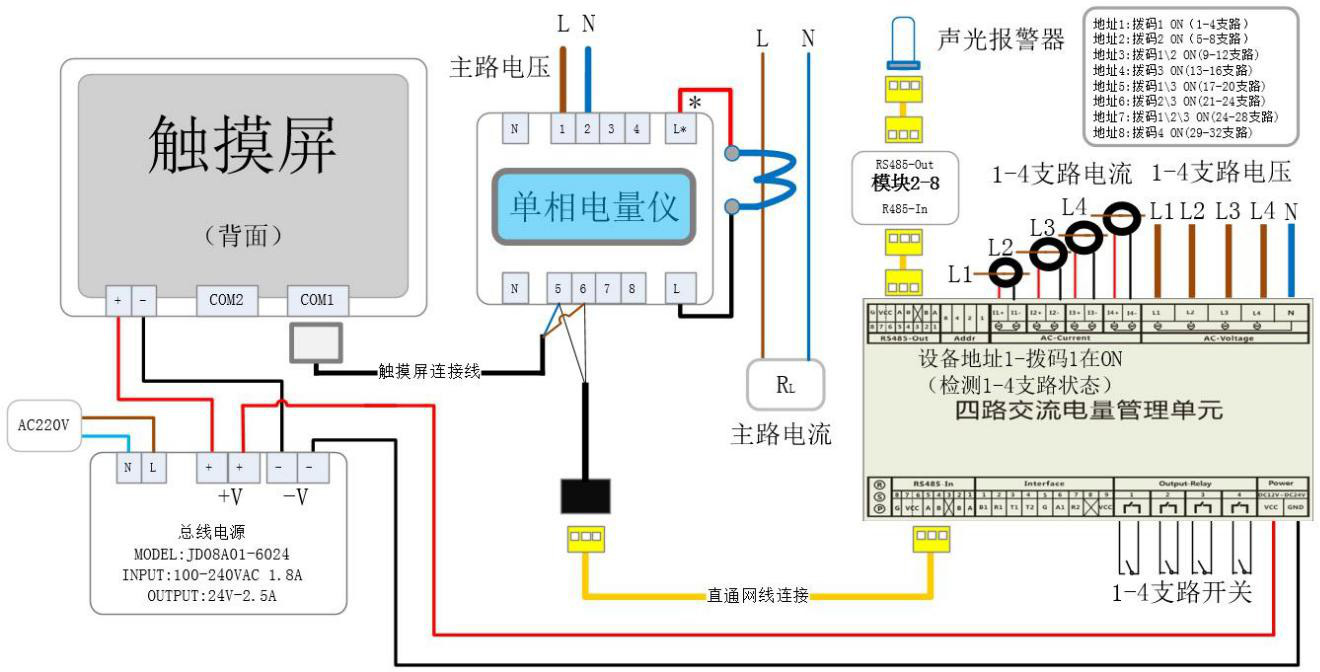

图片关键词


三、监控系统界面介绍:

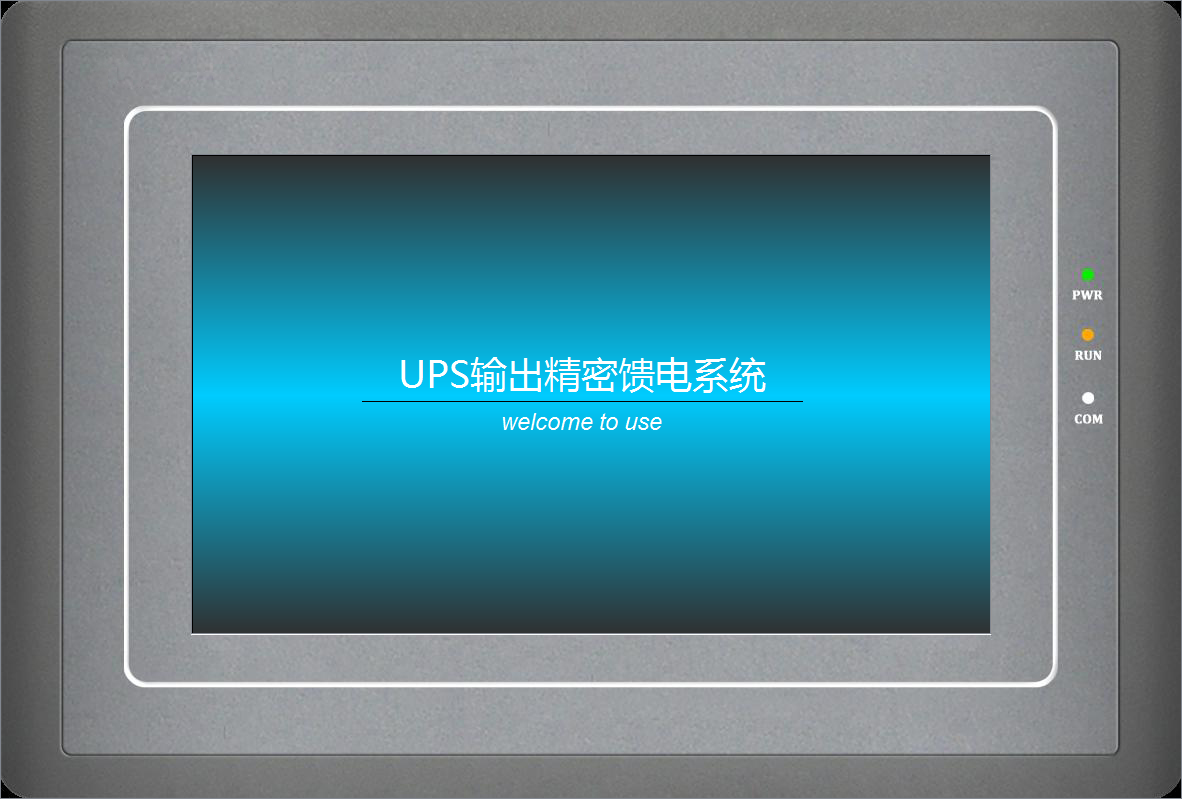

(1)开机界面:点击屏幕任意地方进入系统。

图片关键词

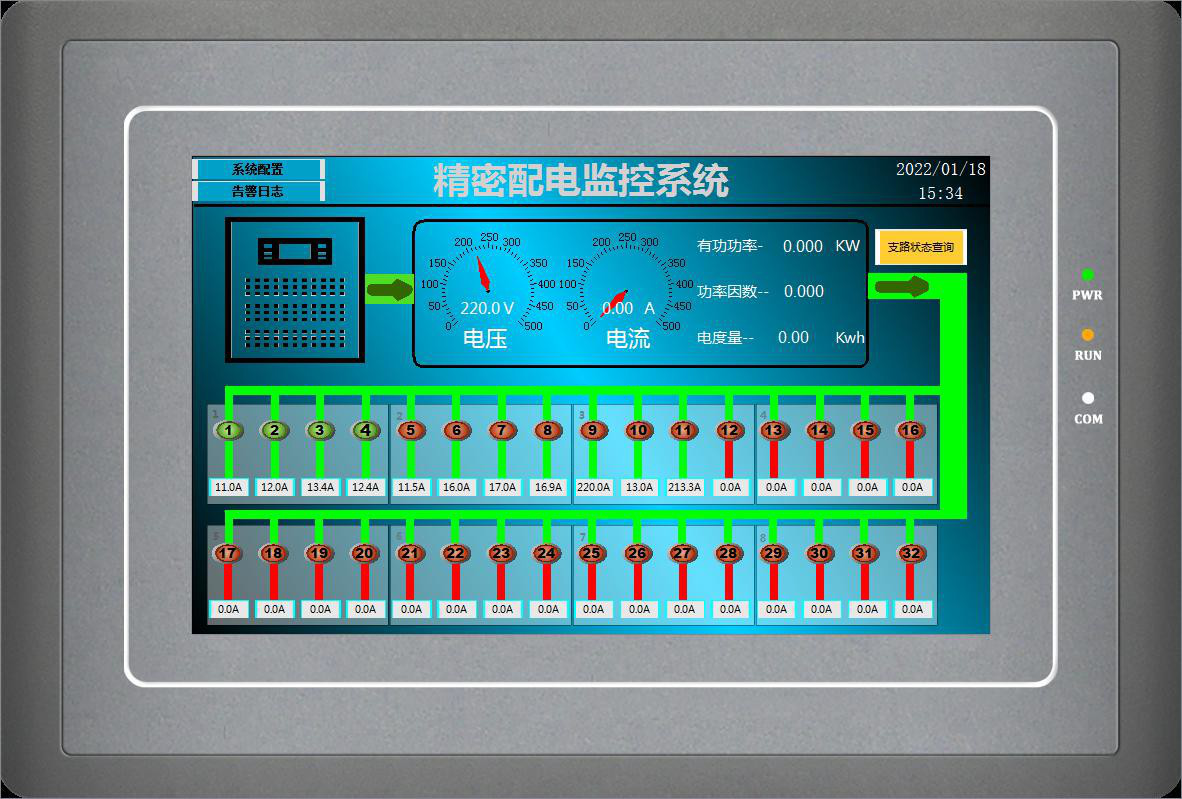

(2)主系统界面:该页面显示UPS输出的电压、电流、有功功率、频率、功率因素、电度量还有30个输出开关的状态。

图片关键词

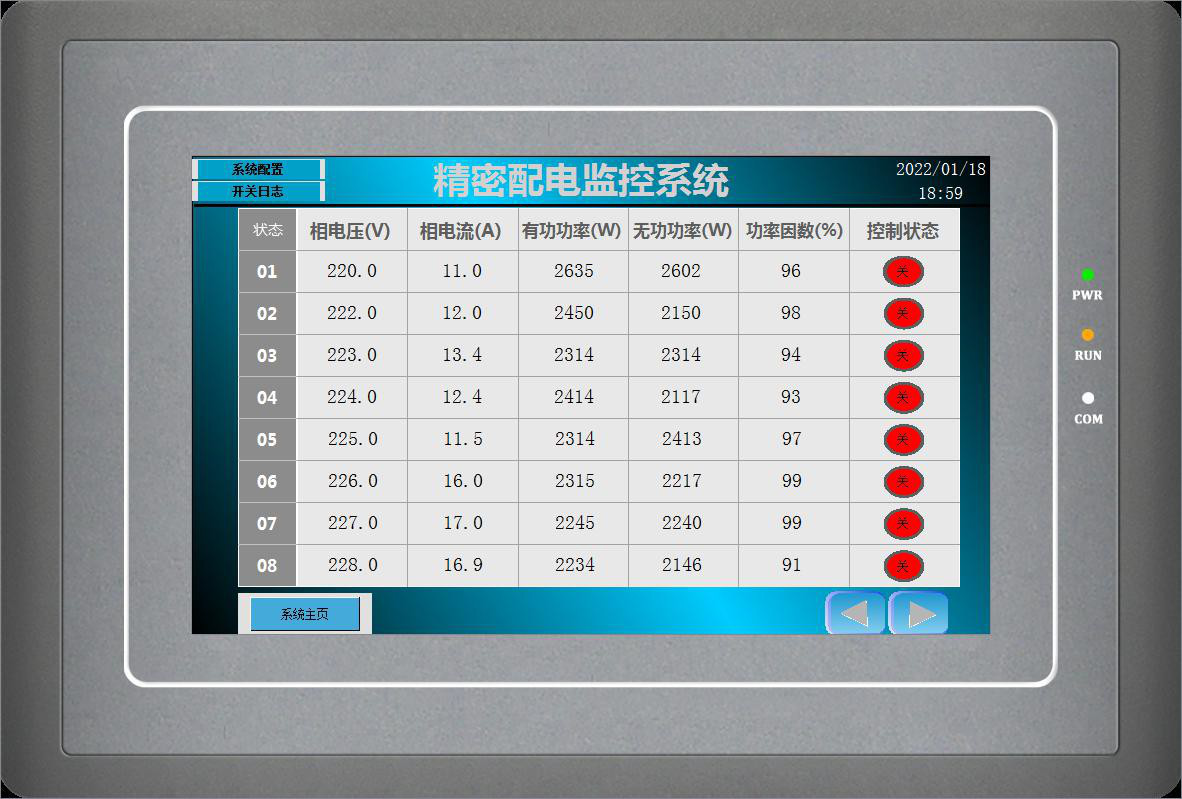

(3)支路状态信息:显示每一个支路的电压、电流、有功功率、无功功率、功率因素、控制状况。

图片关键词

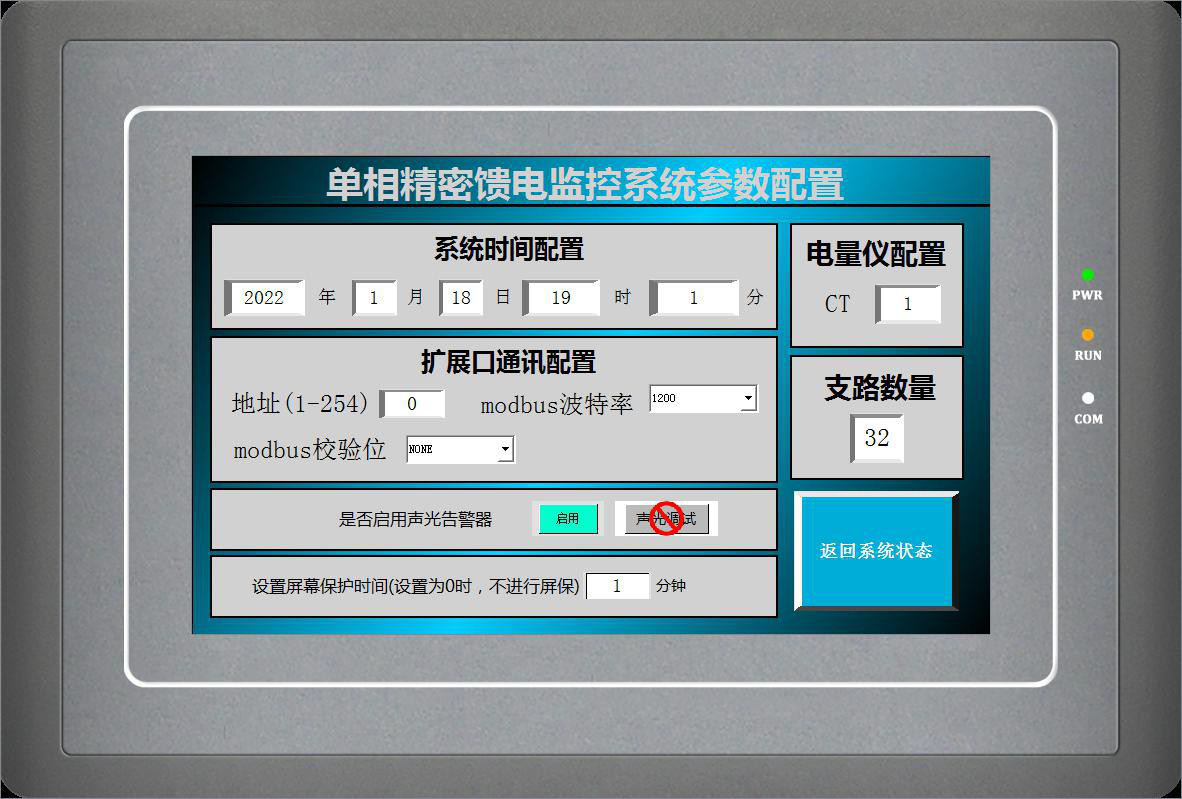

(4)系统配置页面:该页面可以配置系统时间、com2口地址和通讯波特率和屏幕保护时间间隔。

图片关键词

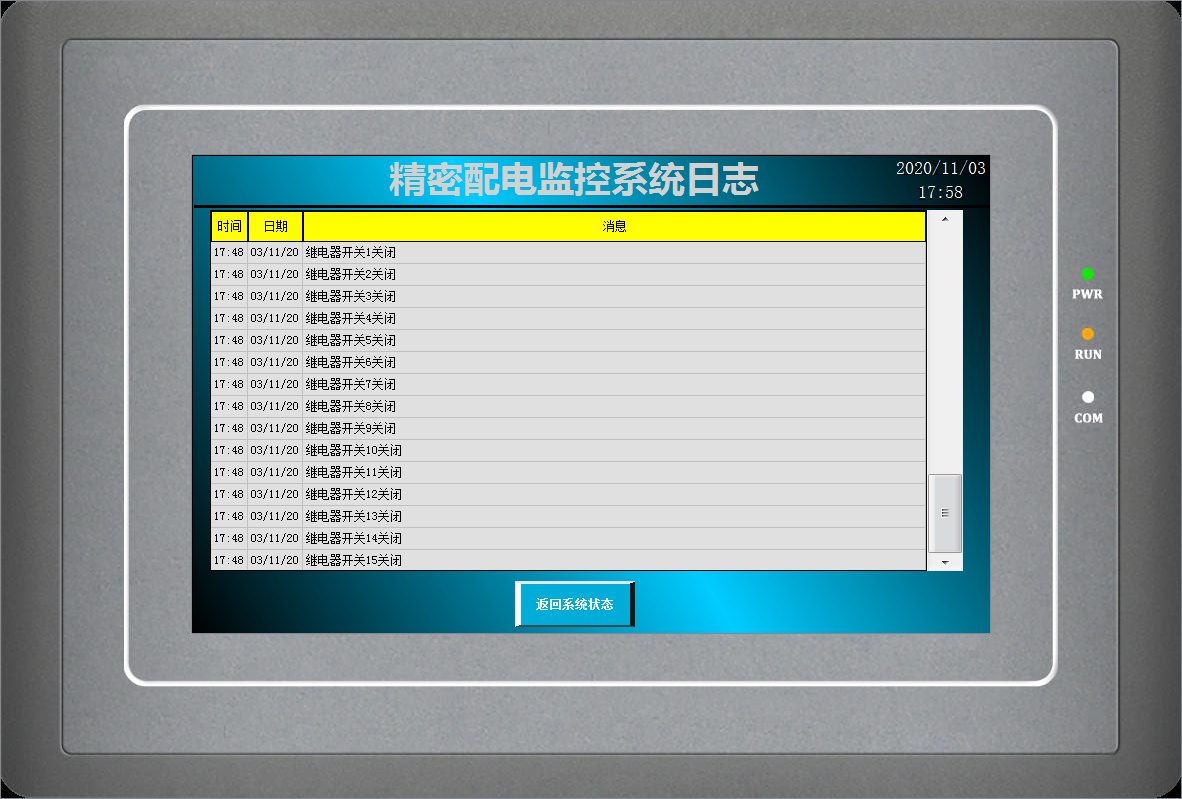

(5)监控系统日志:该页面可以看到输出开关的变化记录。

图片关键词


四、方案配置:

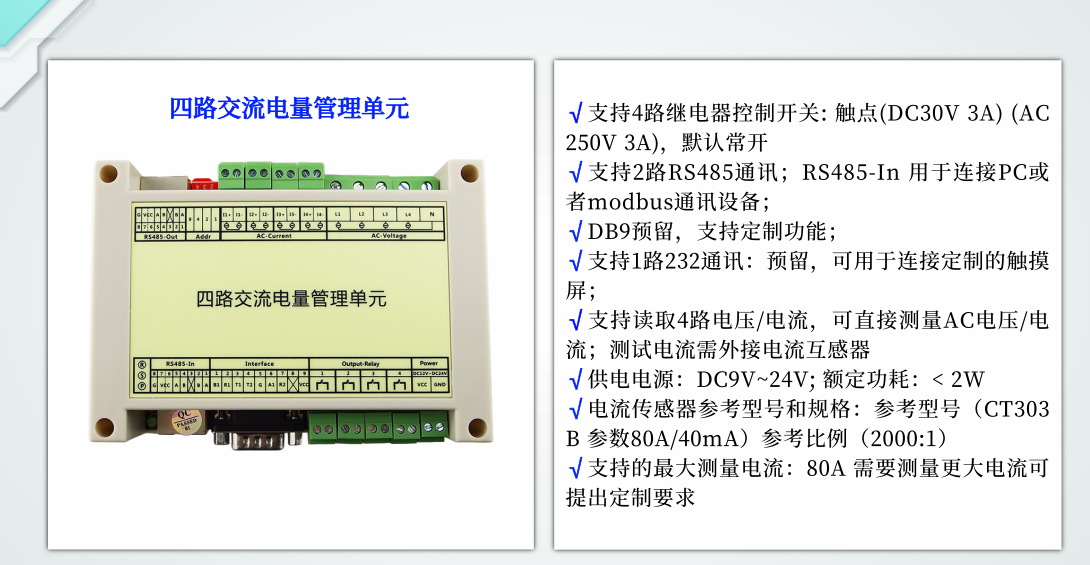

1、四路交流电量管理电源*8:(设备地址1-8)

采用高速单片机作为控制核心,具有测量、计量、通讯、控制等功能,经济且实用的智能电量采集模块。采用标准的modbus-RTU通讯协议,可同时监测4路电压和4路电流,并通过RS485/RS232接口接入动环系统、动环监控主机、触摸屏等modbus通讯设备进行数据采集,实现远程数据传输。同时,模块还支持4路继电器控制输出,来实现充放电控制、开关机控制等电源控制功能。

图片关键词

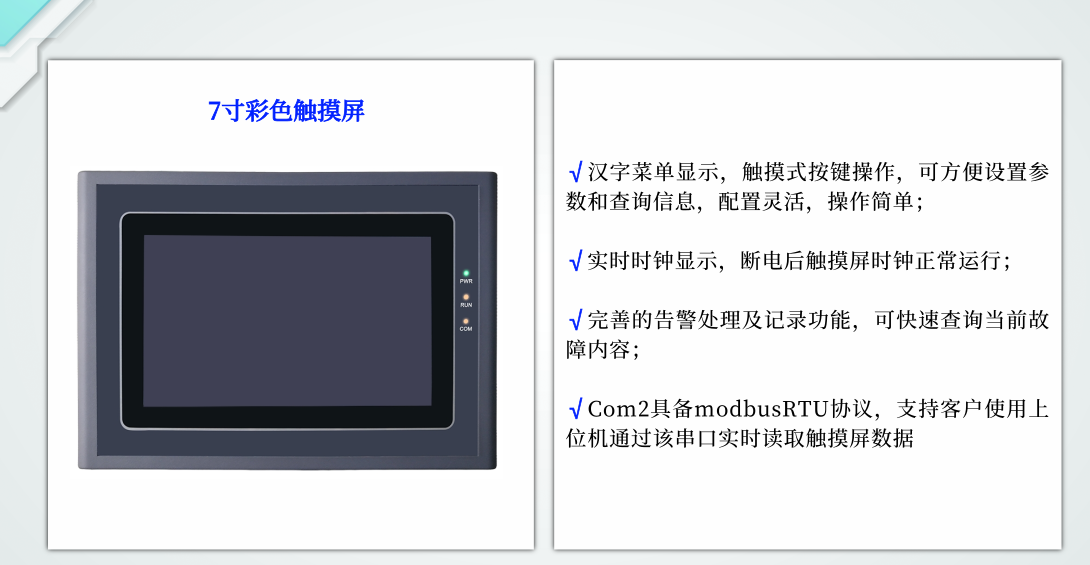

2、7寸彩色触摸屏 * 1

7寸800*480 彩色触摸屏设计,能实时显示UPS输出的电压、电流、有功功率、频率、功率因素、电度量还有30个输出开关的状态。

图片关键词

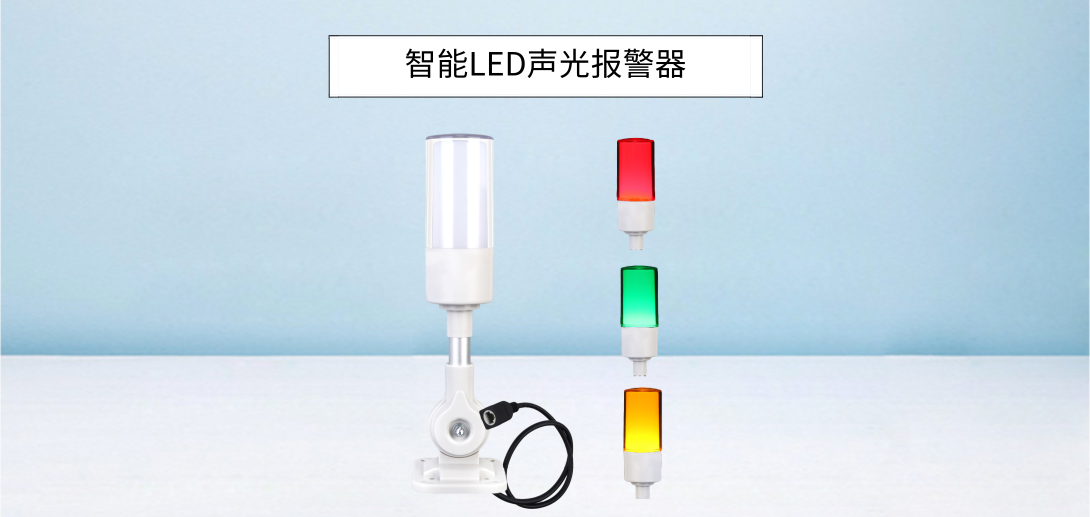

(3)智能三色声光报警器:

该报警器采用高亮度的LED光源,有红、黄、绿三种状态颜色,触发告警后发出强烈的声光报警信号,以达到提醒现场人员注意的目的。

图片关键词

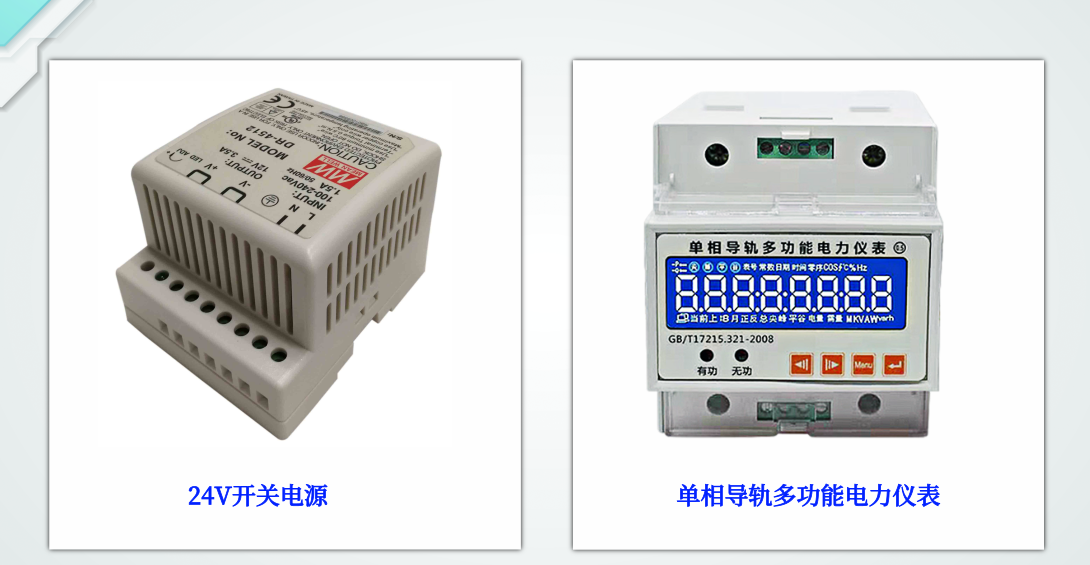

(4)24V 开关电源 * 1+单相电量仪 * 1(设备地址 128)

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
