UPS巡检一体化触摸屏监控方案

2022-02-22 10:36:20 竣达技术 51

一、方案背景:

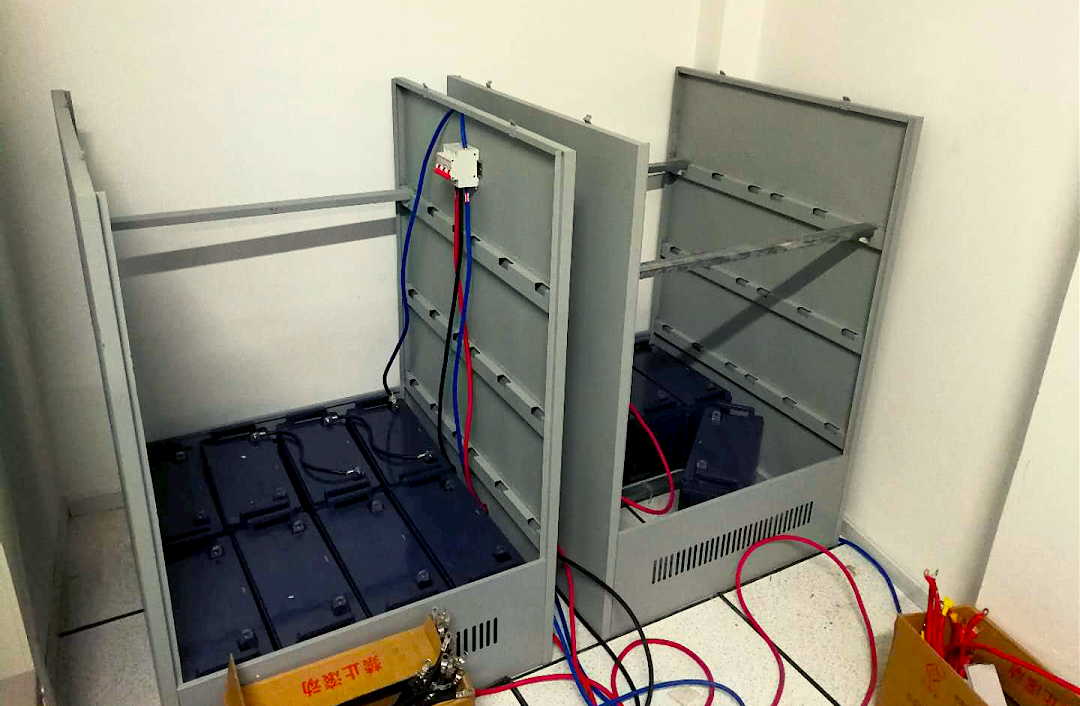

某UPS电源品牌经销商通过网络联系到我们,希望我们提供一套UPS电源及电池监控的方案。能与其UPS电源及电池进行整合销售,完善UPS电源系统的同时,也方便用户对UPS及其电池的监测和管理。

 图片关键词


二、解决方案:

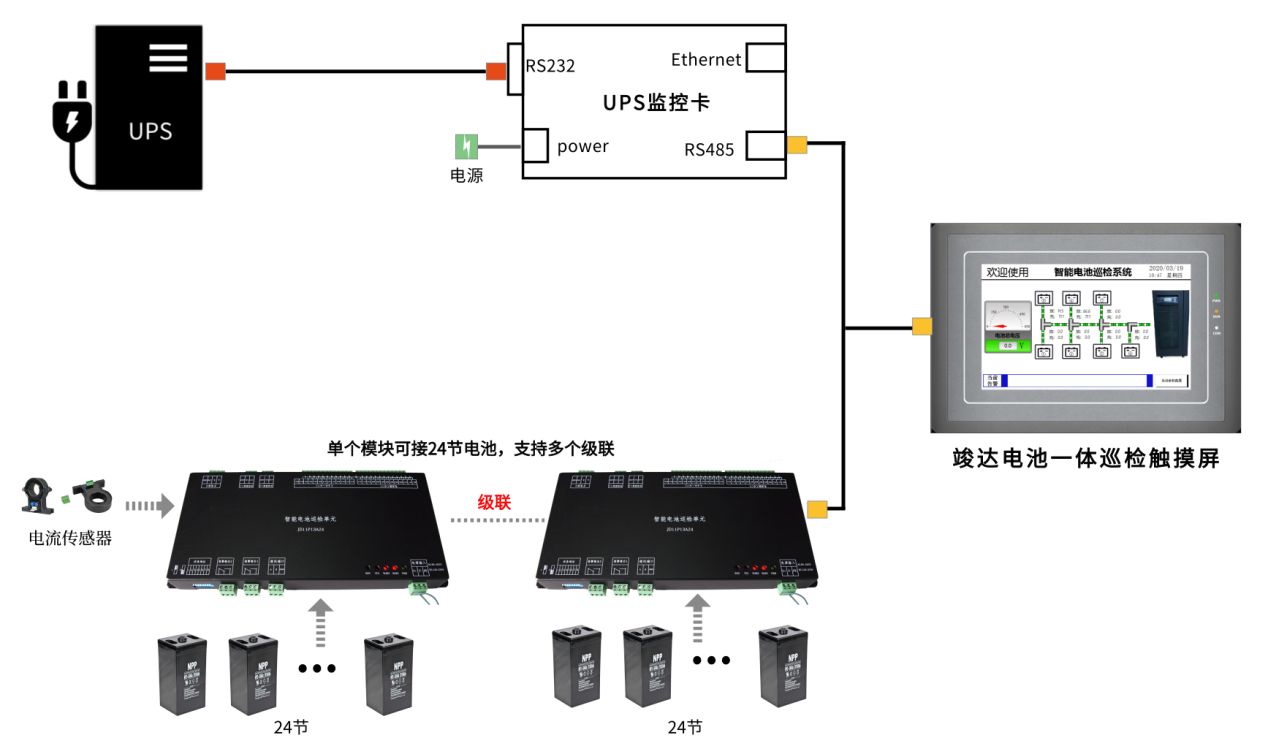

根据用户的需求,选用了为满足UPS电源和UPS电池一体化监控而设计的在线式电池监测和管理的UPS巡检一体化触摸屏监控方案。可完成对电池组电压、电池电流、单体电池电压以及UPS电源的各项参数及状态监测。在监测到电池参数异常、UPS通讯中断、市电中断等异常情况时,提供告警输出。方案支持市面上绝大多数品牌的UPS电源、常用的2V、6V、12V电池,可测量单节电池电压范围为0~18V。可适用通讯基站、数据中心、电力系统自动化、工业监控、交通管理等各种部门的UPS电池机房中心。

 图片关键词


三、功能特点:

1.不间断采集UPS电源的各项数据和状态,主要参数包括输入输出电压、负载百分比、电池容量等参数;主要状态有市电中断、旁路状态、电池电压低状态等状态。

2.实时在线的检测电池组电压、电池电流、单体电池电压的各项参数及状态监测。

3.支持自定义设置单体电池的上下限以及不平衡度百分比,并实时判断和进行超上限/下限和不平衡的报警。

4.支持0~20V的宽范围测量,且具有0.3%的测量精度,高达0.001毫伏的分辨率。

5.采用触摸式按键操作、7寸800*400彩色的触摸屏实时显示各项参数及数据。可方便设置参数和查询告警信息、故障内容、历史记录等信息。


四、界面展示:

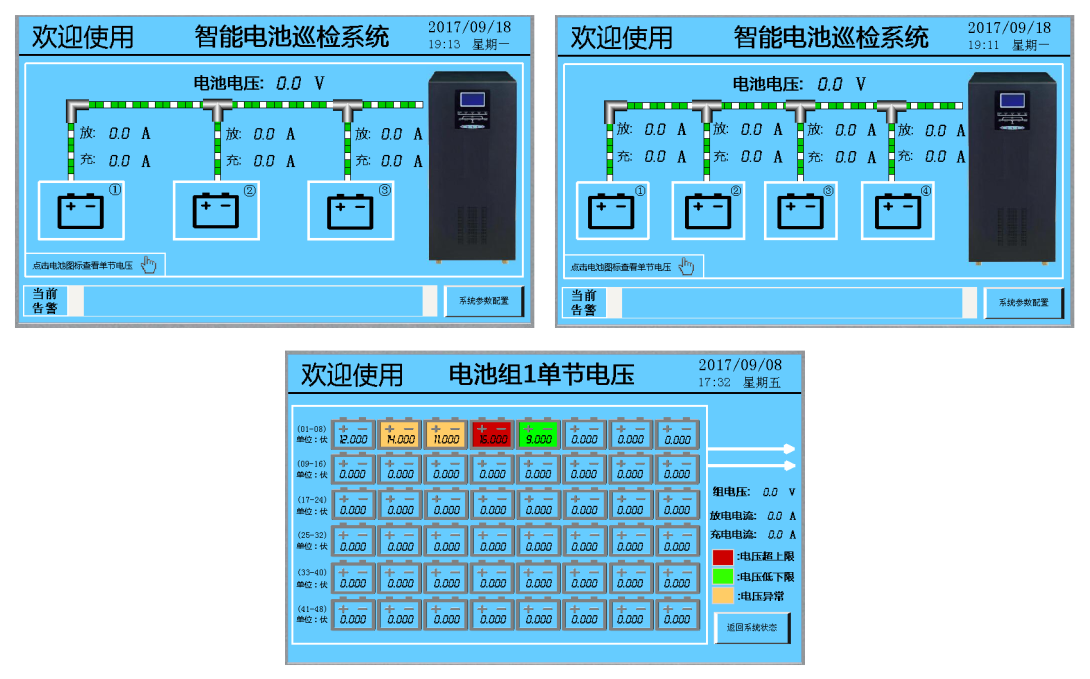

1.电池监控界面:实时显示充放电电流,充放电状态、电池电压和当前告警,充放电流采用流动条显示,用户能直观了解电池组状态。

 图片关键词

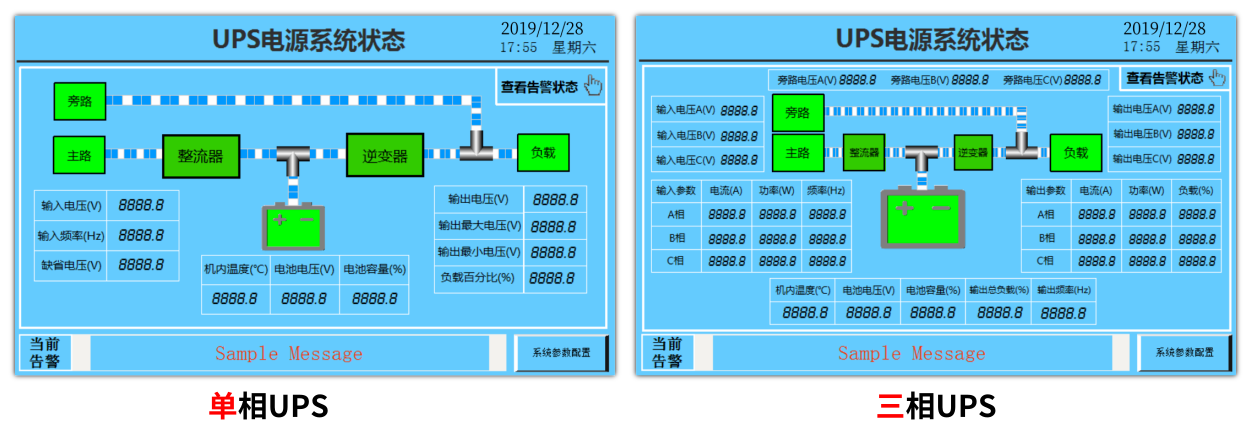

2.UPS电源系统状态界面:清晰的展示UPS的输入/输出(频率、电压),UPS旁路状态、电池温度、容量等实时状态及数据。

 图片关键词

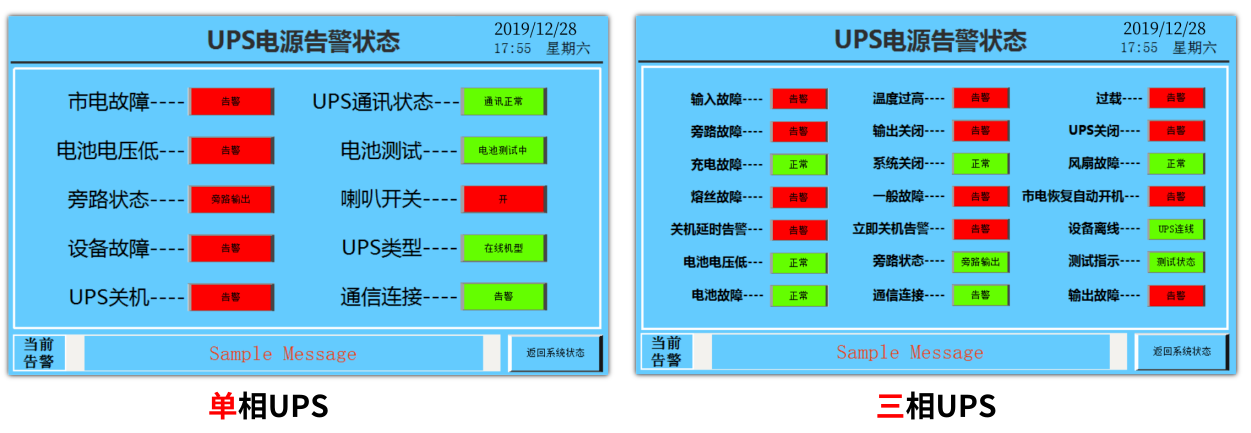

3.UPS电源告警状态界面:能清晰的显示市电故障、电池电压低、UPS通讯状态等异常告警提示。

 图片关键词

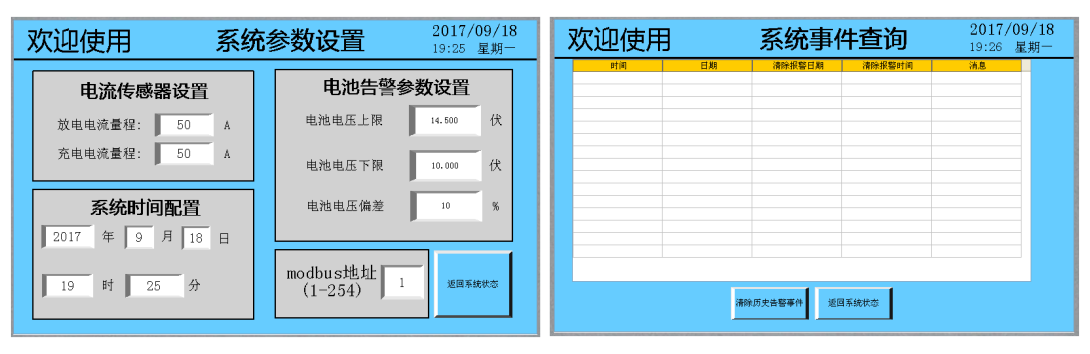

4.参数设置及历史记录页面:可自定义设置单体电池的上下限以及不平衡度百分比等,并保留UPS或电池的异常历史记录,方便用户快速查询当前故障内容,可保存多达2000条记录。

 图片关键词


五、方案配置:

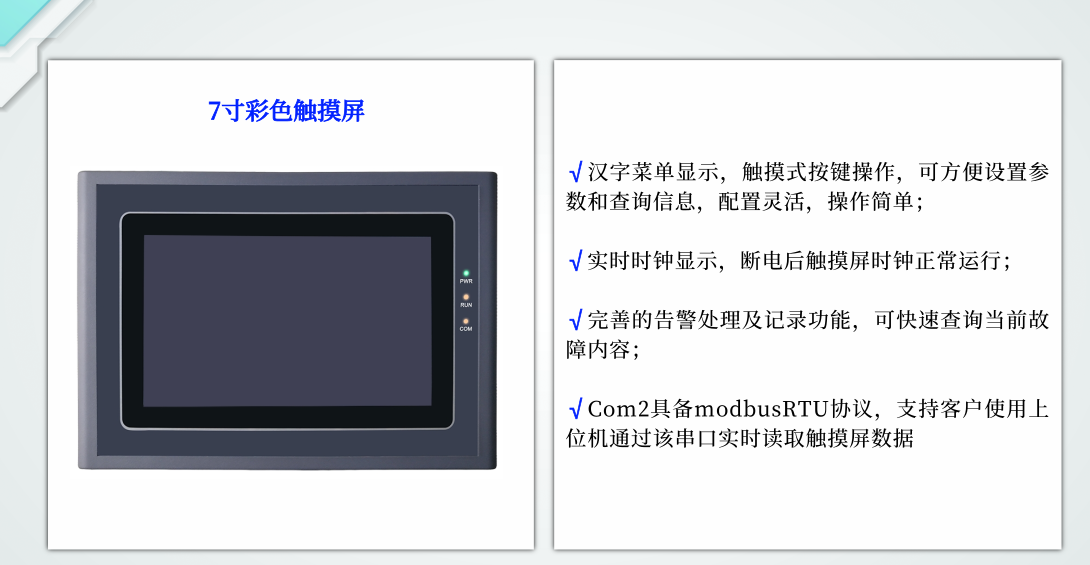

(1)7寸彩色触摸屏

7寸800*480 彩色触摸屏设计,能实时显示UPS输出的电压、电流、有功功率、频率等多项数据及历史记录。

 图片关键词

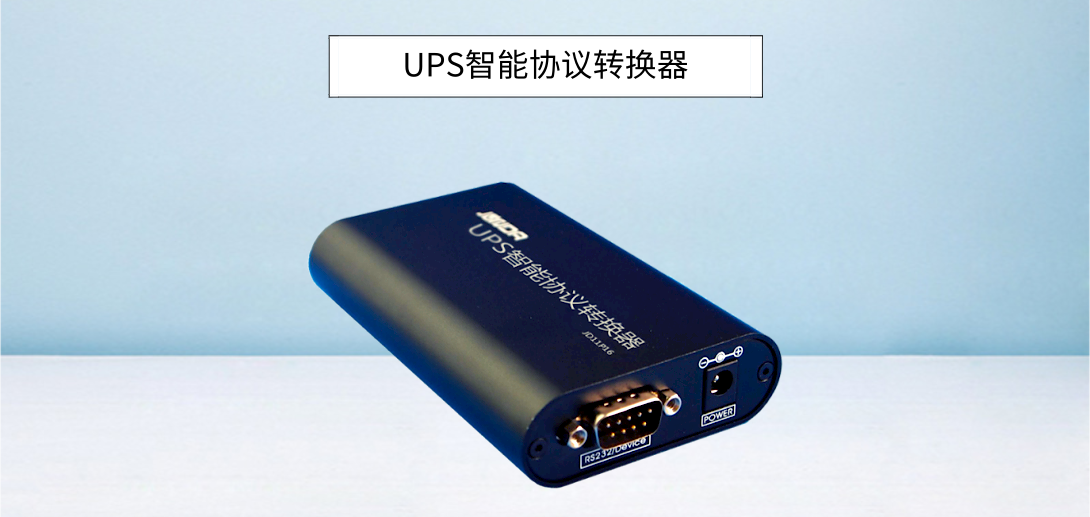

(2)UPS智能协议转换器

一款基于UPS的智能协议转换设备,可以将不同品牌的UPS协议转换成机房监控中普遍所使用的标准协议MODBUS协议,从而实现单一总线,多台 UPS 监控,更可以实现机房动力环境的综合监控。广泛应用于数据中心、电力系统自动化、工业监控、交通管理、气象等各种部门的UPS机房中心。

 图片关键词

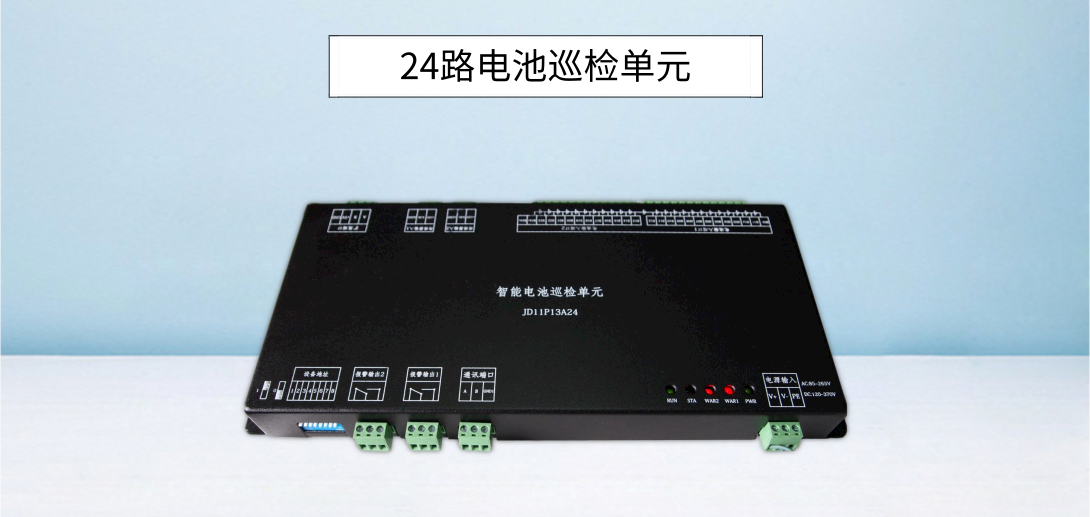

(3)24路智能电池巡检单元:

单个可监测24节电池,主要功能是对串联蓄电池组的单电池电压进行实时在线巡回检测,并智能分析电池的使用状况,根据用户设置不同的上下限、平均偏差自动判断并输出告警。

 图片关键词

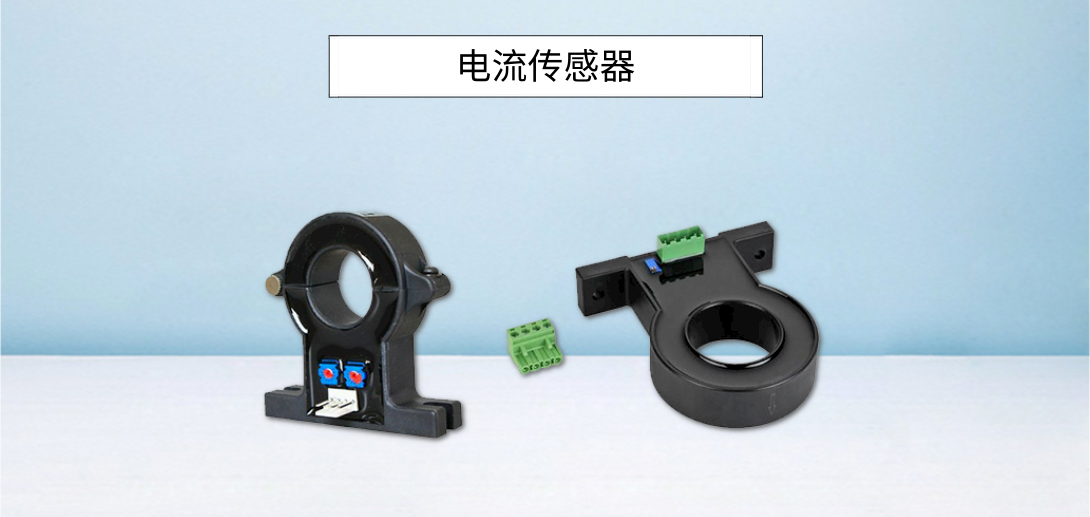

(4)电流传感器:

蓄电池电流监测,每组电池配两个,充放电流分开检测,精确度高。

 图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
