竣达BMS-Pro电池巡检综合监控系统

2021-12-16 15:20:24 竣达技术 174

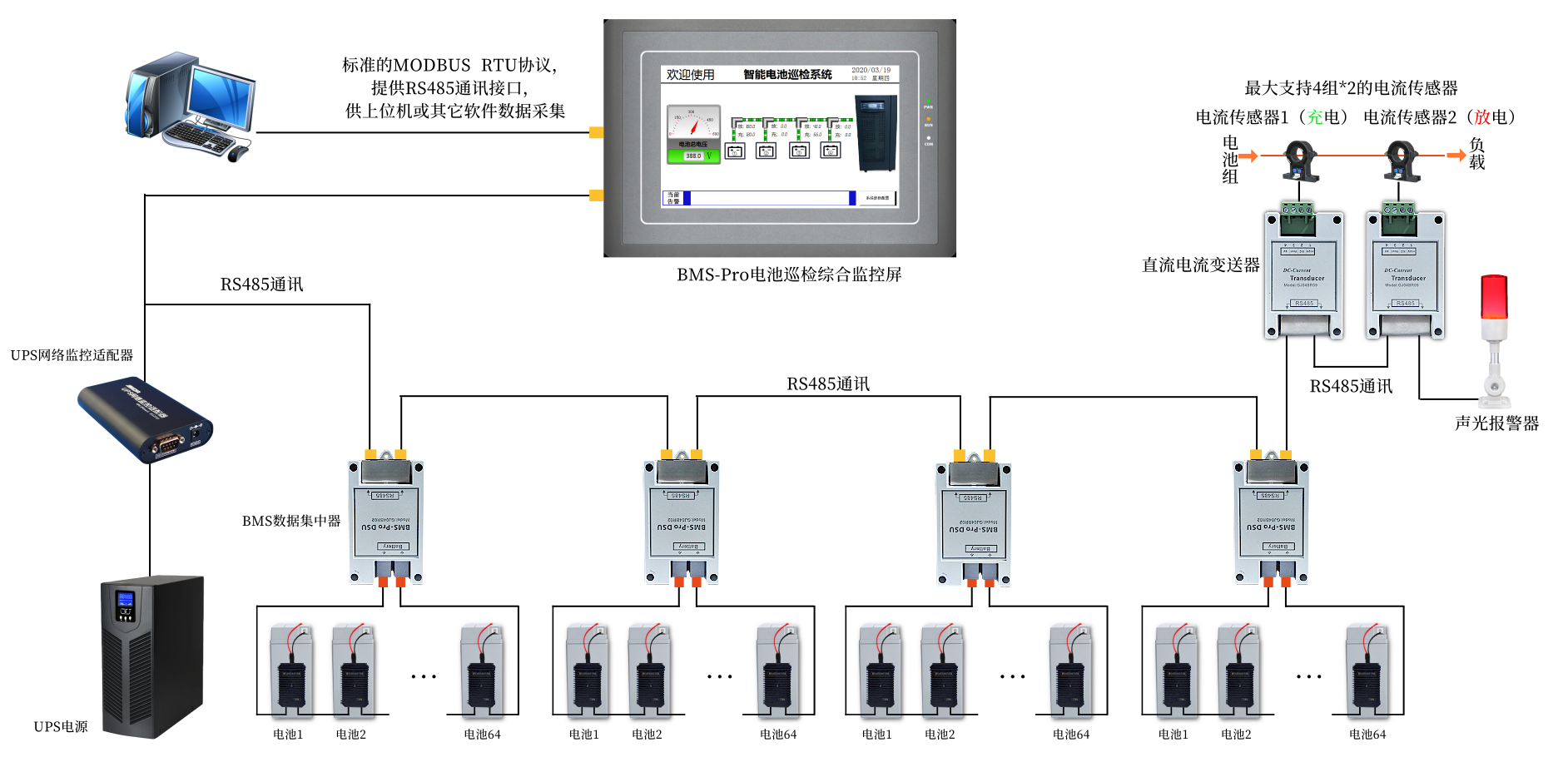

一、系统简介:

竣达BMS-Pro电池巡检综合监控系统是为满足UPS电源及电池组监控而设计的一款在线式电池监测和管理系统。可完成对UPS电源及电池组电压、电池组电流、单体电池电压、温度、内阻各项参数和状态监测,采用7寸800*480 彩色触摸屏显示监测到的各项参数和状态,并在监测到UPS通讯中断、电池内阻超上限、电池温度超上限等异常情况时,提供告警输出。

图片关键词

支持市面上常用的2V、12V电池,可测量单节电池电压范围为0~15V。可适用通讯基站、数据中心、电力系统自动化、工业监控、交通管理等各种部门的电池机房中心。


二、功能特点:

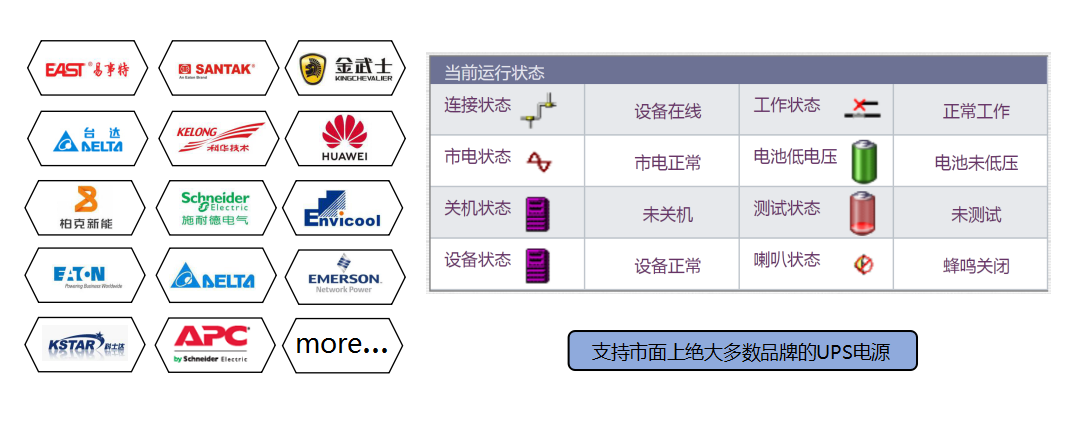

1.支持接入1台UPS电源,可实时采集UPS的数据和运行状态,并记录UPS实时告警状态,主要参数包括:输入输出电压、负载百分比、电池容量等参数;主要状态有市电中断、旁路状态、电池电压低状态等状态。

图片关键词

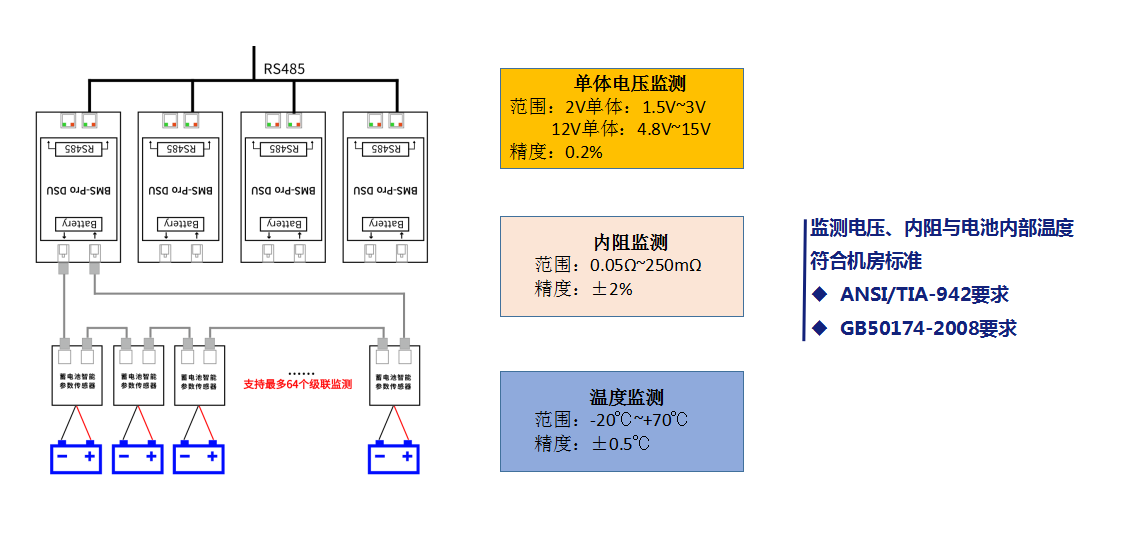

2.支持最大4组电池组,每组最大64节电池级联,实时在线不间断采集电池的电压,温度,内阻等各项数据和状态。2A小电流放电测试微小内阻技术,实现精准内阻测量。

图片关键词

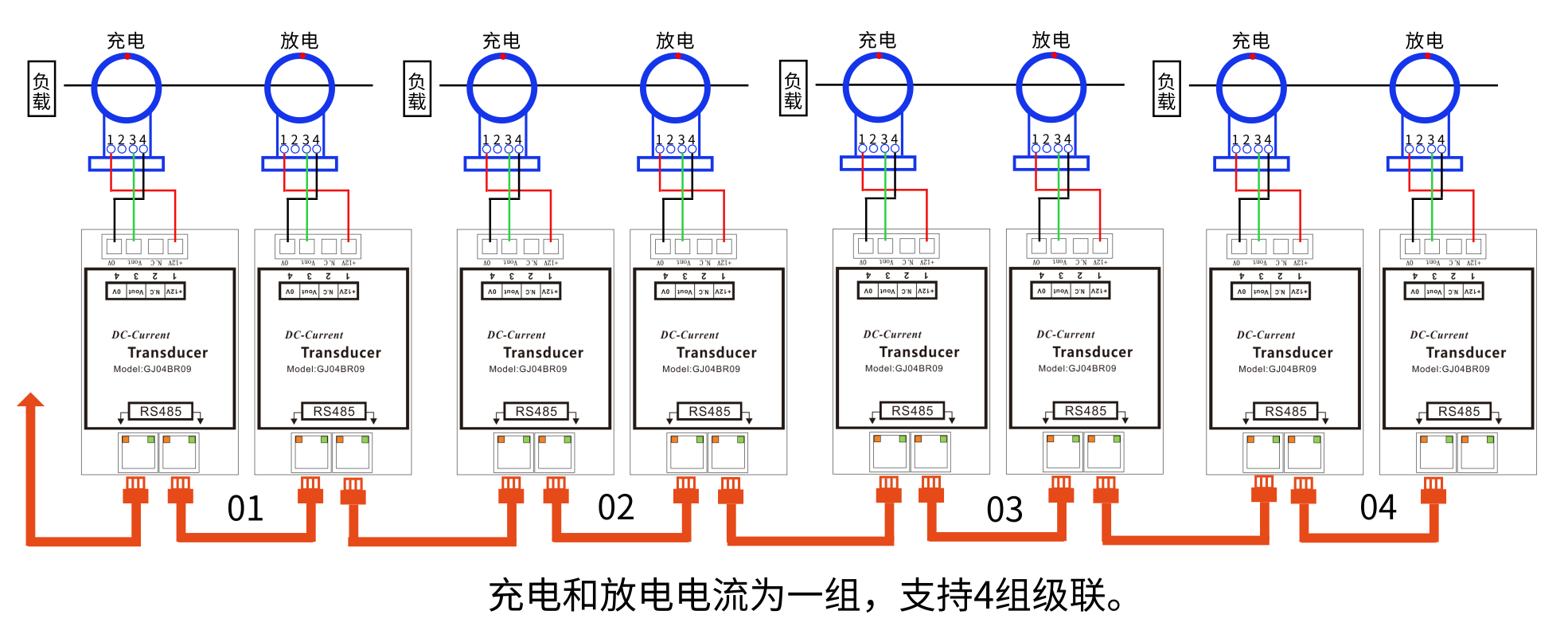

3.每一组电池充/放电流分开测量监控,采用高性能的直流电流检测设备,它与电流传感器配套安装使用,实现精确的电流测量监控和对设备的保护。

图片关键词

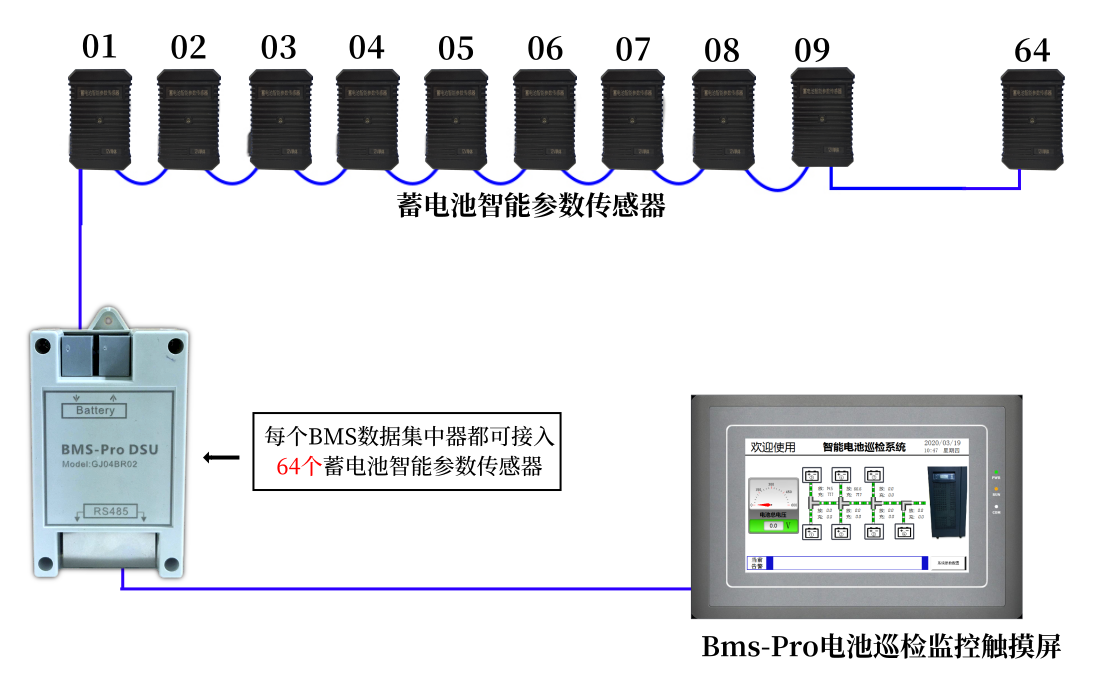

4.一个蓄电池智能参数传感器监测一个电池电压/温度/内阻,电池内阻监测模块之间通过总线方式手拉手连接,快速定位故障电池,安装极其简单,无需专门培训就能安装。

图片关键词

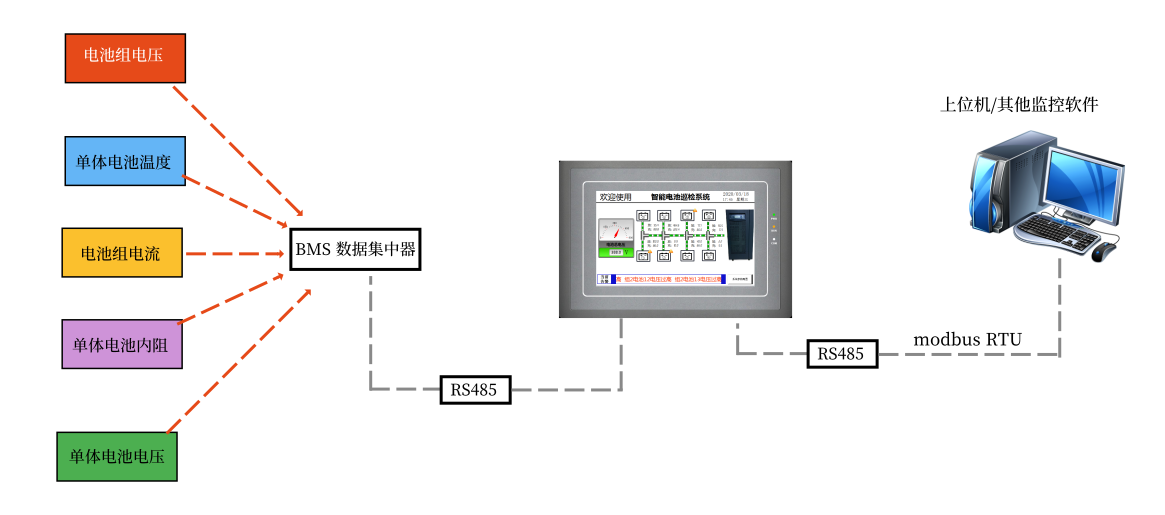

5.用户如有上位机/环境监控软件等,可同时使用上位机软件通过触摸屏的COM2口采集触摸屏数据,触摸屏的COM2口使用的是标准的modbus RTU协议。

图片关键词

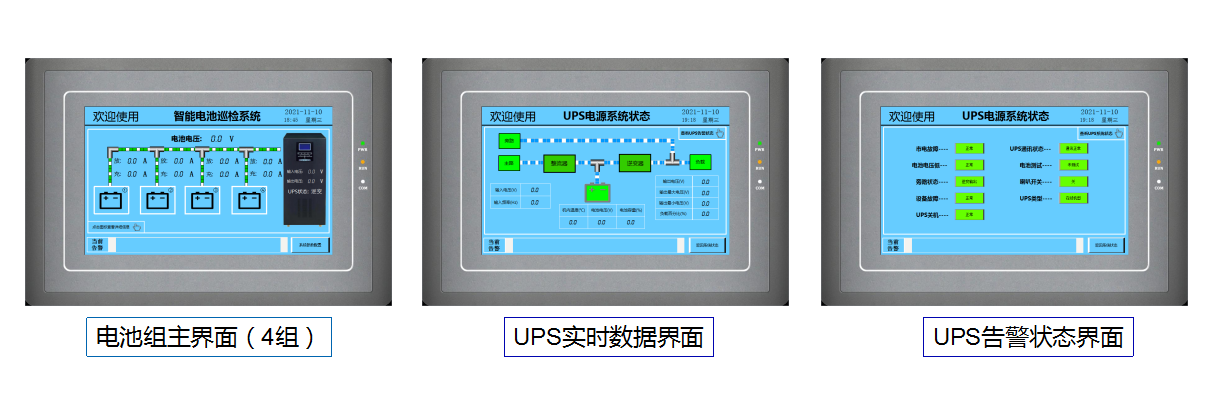

三、界面展示:

★丰富的自定义设置,支持设置电池组组数,电池组的单节电池数量,单节电池的上下限等。

★中文界面显示,触摸式按键操作,可方便设置参数和查询信息。

★实时时钟显示,断电后时钟正常运行。

★完善的告警处理及记录功能,可快速查询当前故障内容。支持系统时间查询功能(最多支持10000条)

图片关键词

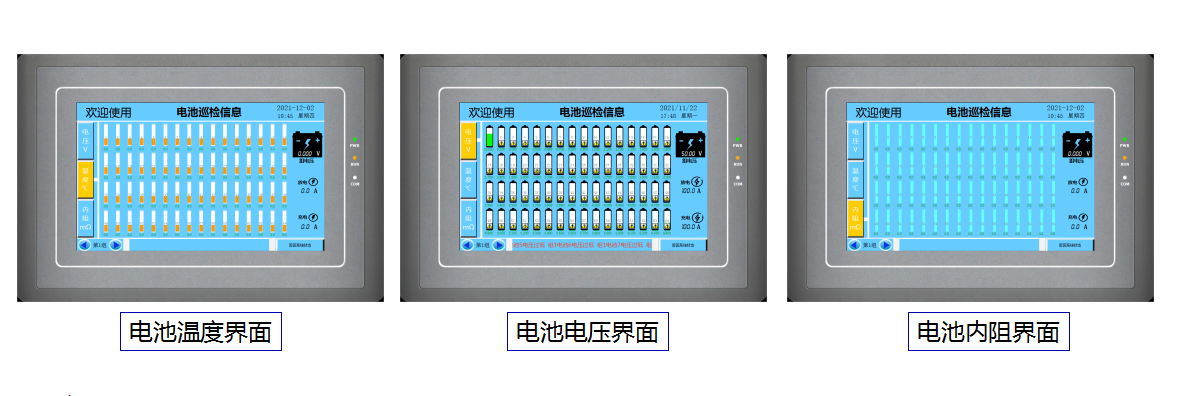

★实时显示充放电电流,充放电状态、电池电压、温度、内阻,用户能直观了解电池组状态。每组电池的电池电压、温度、内阻的界面一 一对应。

图片关键词


★清晰的展示UPS的输入/输出(频率、电压),UPS旁路状态、电池温度、容量等实时数据及故障状态告警。

图片关键词


四、系统配置:

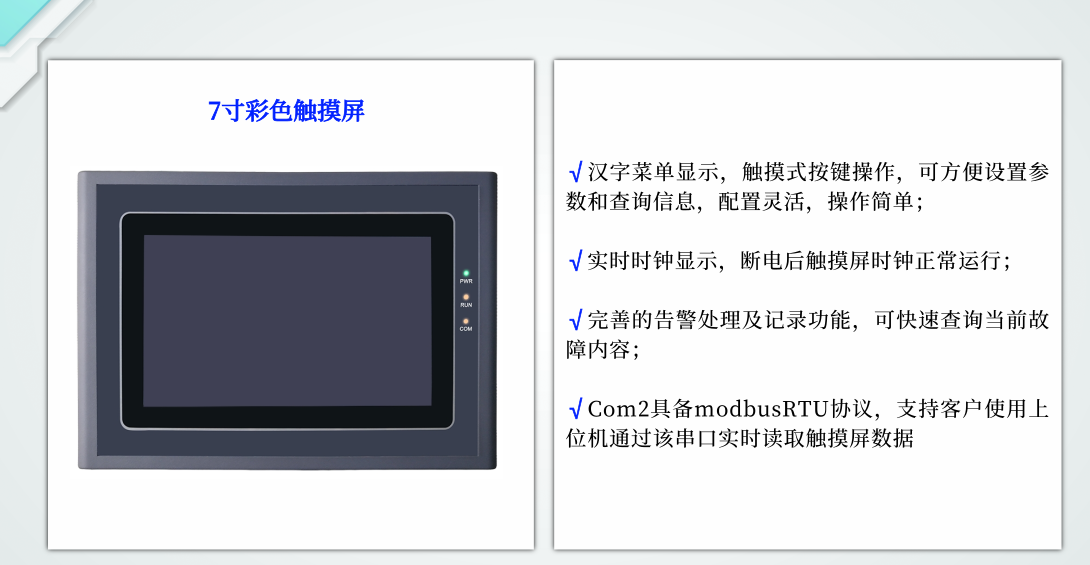

(1)竣达BMS-Pro电池巡检综合监控

7寸800*480 彩色触摸屏设计,能实时显示UPS输出的电压、电流、有功功率、频率等多项数据及历史记录。

图片关键词

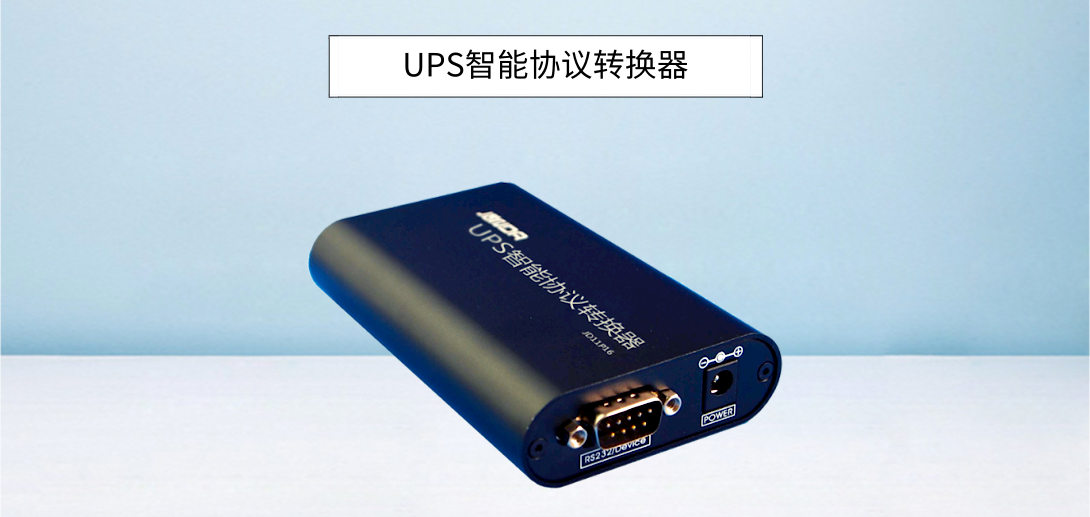

(2)UPS智能协议转换器

一款基于UPS的智能协议转换设备,可以将不同品牌的UPS协议转换成机房监控中普遍所使用的标准协议MODBUS协议,从而实现单一总线、多台UPS监控,更可以实现机房动力环境的综合监控。广泛应用于数据中心、电力系统自动化、工业监控、交通管理、气象等各种部门的UPS机房中心。

图片关键词

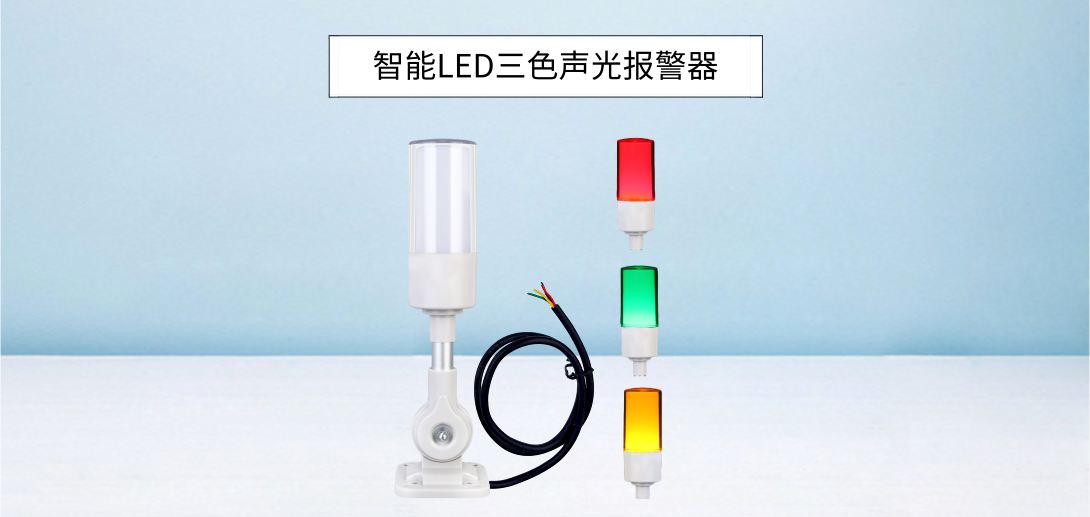

(3)智能三色声光报警器:

监测到环境温湿度出现异常情况时,根据不同的异常情况,及时发出对应的声光告警通知用户。

图片关键词


(4)其它模块:

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
