蓄电池内阻在线监测及告警方案(接入动环主机)

2021-08-24 11:03:57 竣达技术 17

一.方案背景:

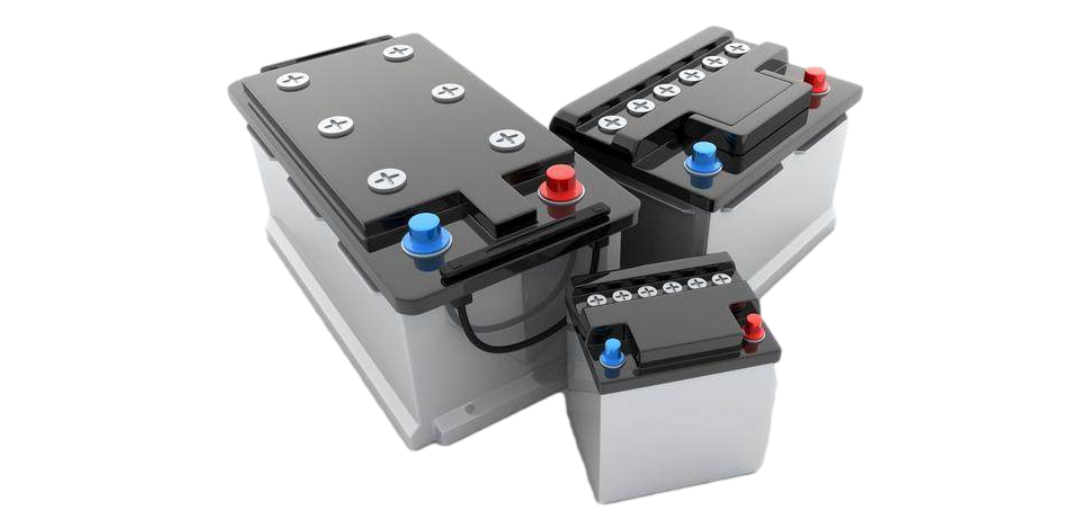

蓄电池作为通讯、电力等各类型企业正常运作的动力供应的最后保障,蓄电池的数量少则几十节、多则几百上千节。而蓄电池的充放电过程、温度、电极等都与内阻有关,如果不能对蓄电池内阻、电池温度等电池数据进行全面的监测、潜在的故障进行侦测预警、及时处理,极易导致意外情况下系统瘫痪的严重后果。

 图片关键词

因此,为避免蓄电池老化、鼓包泄漏、长期过载、发热引起的火灾、严燃烧爆炸的情况发生,对蓄电池组进行全面的在线监测、故障诊断和预警是非常重要的举措。


二、解决方案:

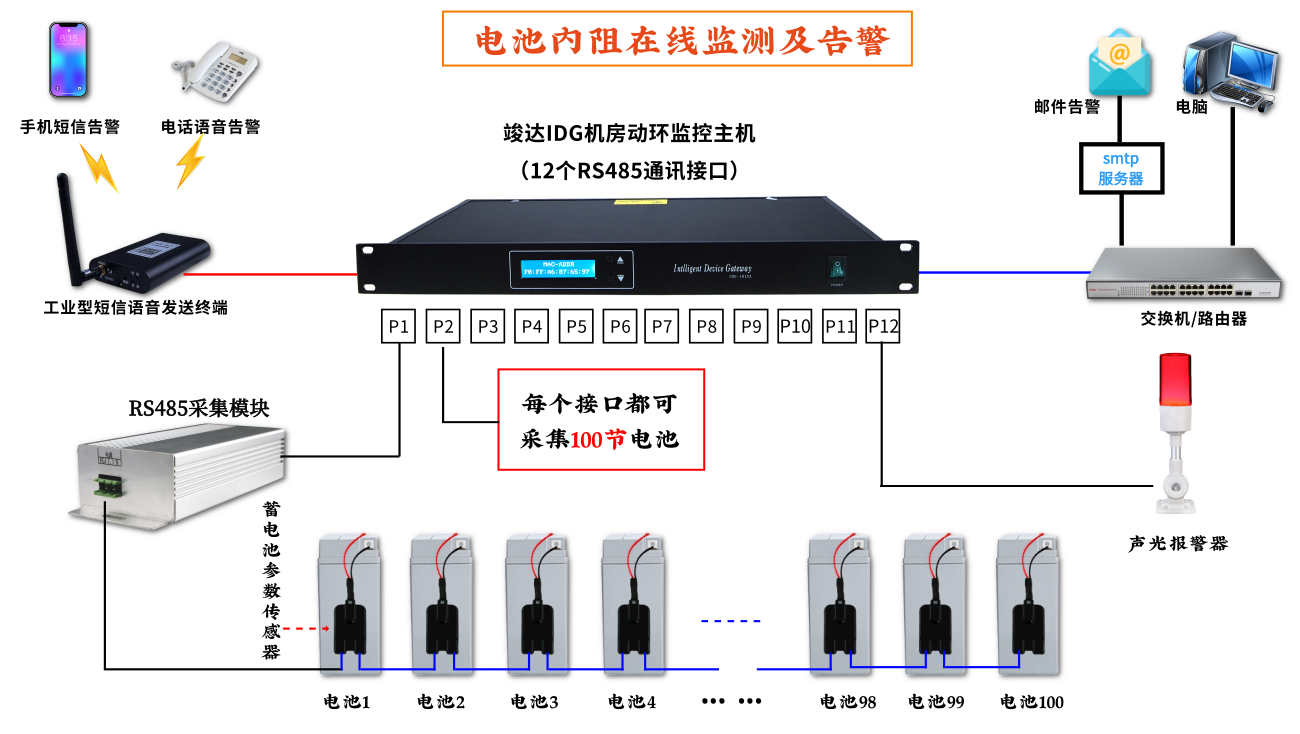

电池内阻在线监测及告警方案是满足对蓄电池组在线监测、故障诊断和预警而设计的一款微信云监控管理系统。可完成对多组、多节蓄电池的单体电池电压、电池内阻、电池温度等参数进行状态监测和告警功能。用户可通过监控平台在线实时查看电池的各项状态及数据,在监测到单体电池内阻过大、电池表面温度过高时等异常情况时,第一时间可通过本地声光、电话语音、短信等告警方式及时向相关管理传递告警信息,并同时保留历史事件记录,供用户评估,方便追溯事故发生的根源。

 图片关键词


三、功能特点:

1.远程监控,无须人工值守,实时监测,减少人工管理及巡检费用。

2.单体电池监测,随时了解每节电池的情况,为客户提供更加详细可靠的参数。

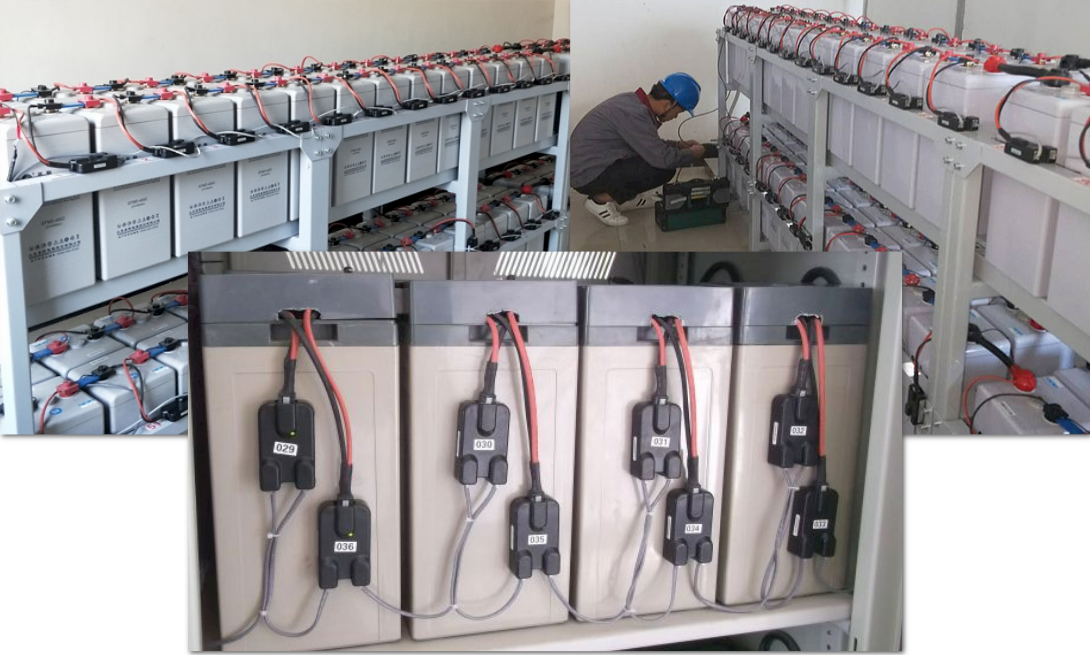

3.安全隔离式监测,杜绝电池测量线引起的短路。降低电池停机风险,延长电池寿命。

 图片关键词


4.拥有自主的监控系统,统一平台集中监控管理所有所监测的电池的实时运行状况,并可保留多达2000条历史记录。

图片关键词

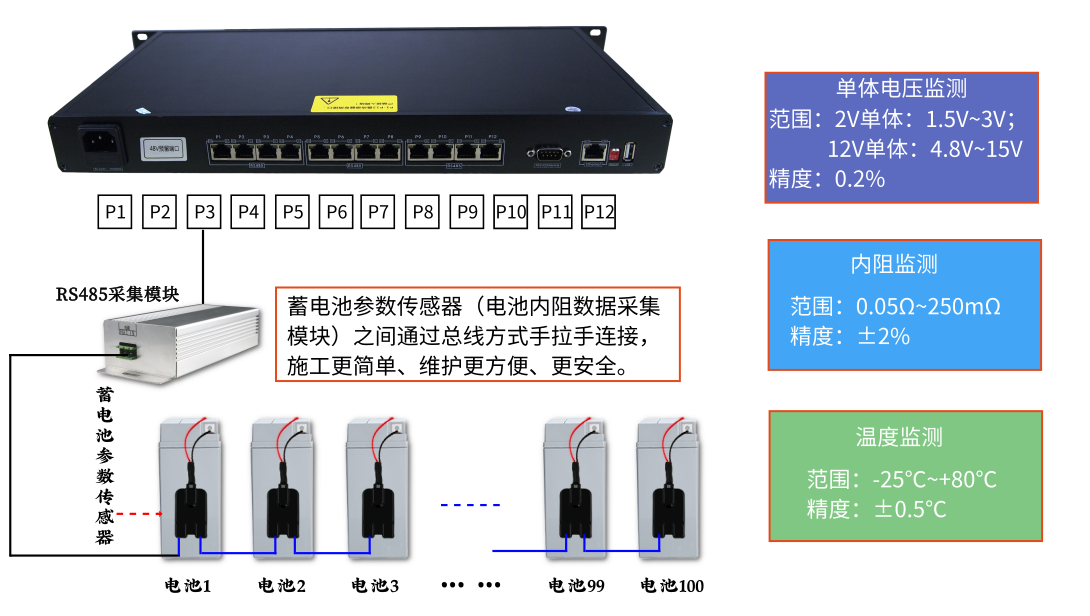

5.动环监控主机具备12个RS485通讯接口,每个接口都能接入多达100节电池的数据采集,总共可以纳入1200节电池进入监控平台进行集中管理,实现规模监测。

 图片关键词

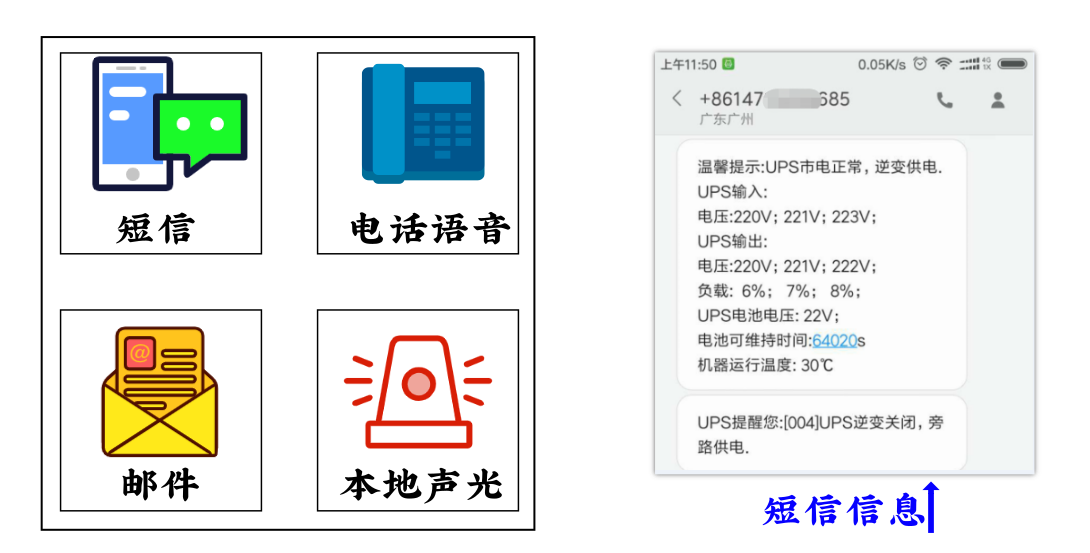

6.多种告警方式可供选择:当发电池电压超上/下限、电池断线、电池内阻过大等异常情况时,可通过本地声光、邮件、短信、电话语音等方式通知相关管理员。

 图片关键词


四、方案配置:

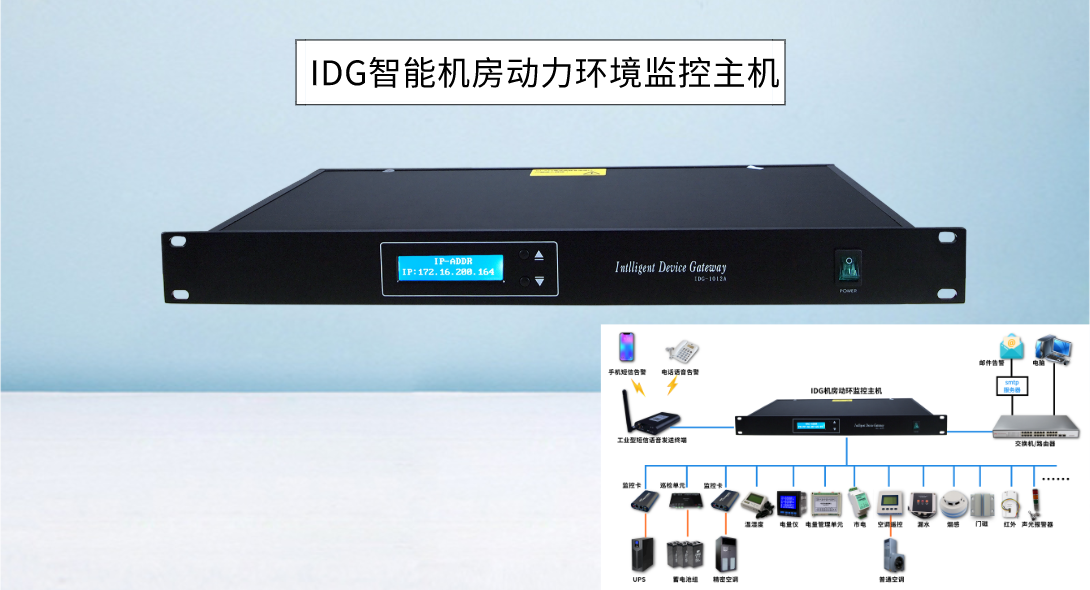

1.IDG智能机房动力环境监控主机:

IDG智能机房动力环境监控主机是一款专为现代各类计算机及网络通信机房、通信行业基站而设计的远程多功能监控服务器。采用1U/19寸机箱设计,主机具备12路独立隔离的RS485通讯接口,1路的RS232通讯接口。管理系统通过以太网(Ethernet)对UPS数据或其他设备、机房环境温湿度、门禁、烟雾、漏水、市电断电等各类传感器实时状态检测及对应的告警状态进行远程集中监控管理。

 图片关键词

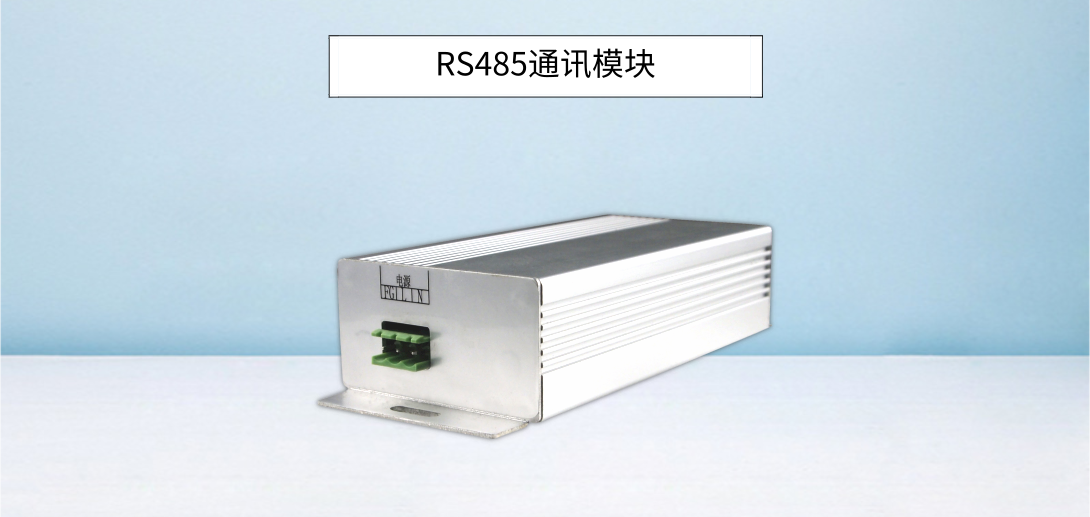

2.RS485通讯模块:

采用铝型材外壳,体积小,重量轻,支持485接口级联通信,主要用于485通讯与SBUS通讯之间的转化,配合蓄电池智能参数传感器,可将采集的蓄电池电压、温度、内阻、均衡充电状态等参数,通过RS485接口方式,把蓄电池状态参数上传到上位机或采集系统。

 图片关键词

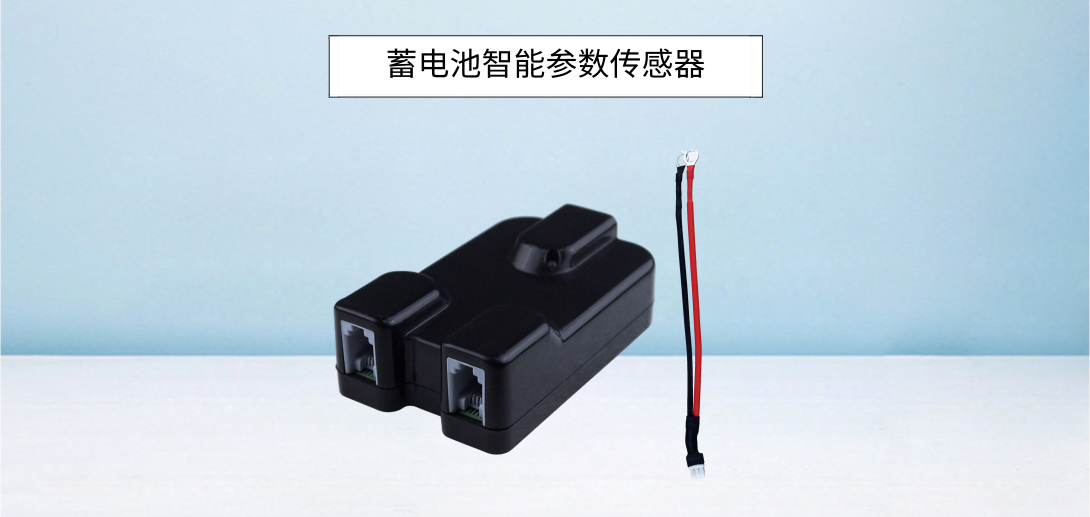

3.蓄电池智能参数传感器:(每节电池配一个)

蓄电池智能参数传感器是基于蓄电池单体且以小直流放电方法测量蓄电池内阻的模块,还可同时测量单体蓄电池的单体电压、单体内阻及单体极柱温度,可级联通讯。

 图片关键词

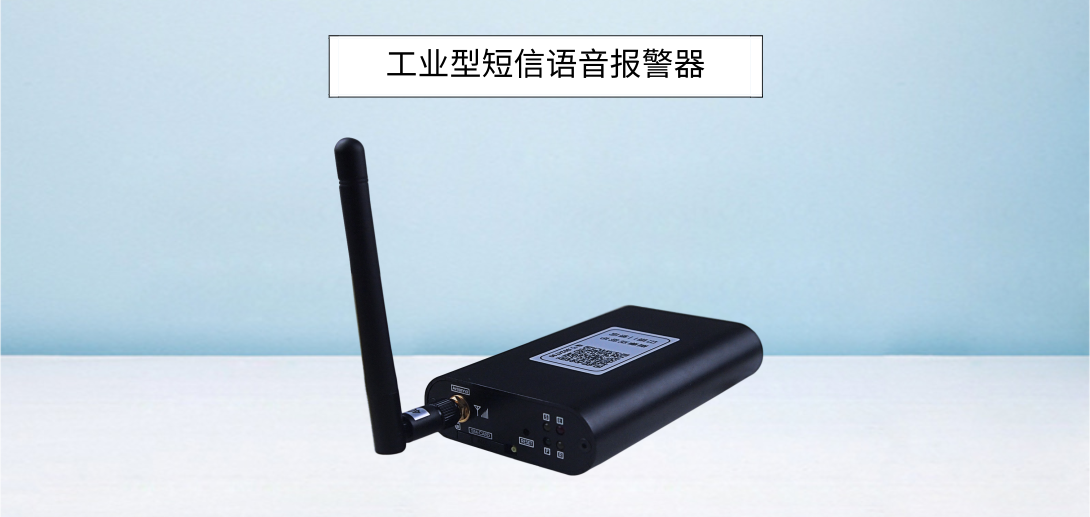

4.工业型短信语音报警器(4G):

监测到环境温湿度出现异常情况时,及时通过短信、电话语音及时发出告警通知用户,支持多达8个接收告警手机号。

 图片关键词

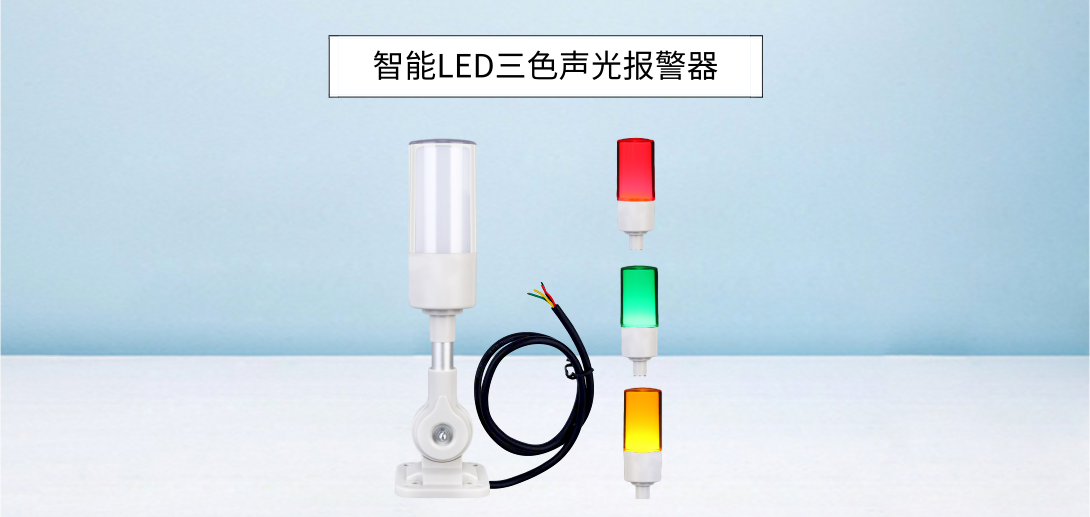

5.智能三色声光报警器:

监测到环境温湿度出现异常情况时,根据不同的异常情况,及时发出对应的声光告警通知用户。

 图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
