多个机房UPS电源和蓄电池集中监控方案

2021-06-24 10:09:50 竣达技术 110

一、方案背景:

某工厂机房运维人员通过网络联系到我们,希望能远程集中监控3个机房内的UPS电源及其电池,随时掌握每一个机房内的UPS及其电池的实时运行状态及异常情况告警…

图片关键词

1.1、用户设备概况:

机房①:1台山特UPS和48节12V电池(1组)

机房②:1台易事特UPS和24节12V电池(1组)

机房③:1台易事特UPS和48节12V电池(1组)

1.2、用户要求:

3个机房中的UPS电源和蓄电池进行远程集中监控,可实时查看每一个机房中的UPS电源和蓄电池的运行状况,在出现市电断电、电池电压低等异常情况下,即时进行告警通知。

1.3、用户难题:

1.机房和设备分散,分派人员值守成本高且管理难度大。

2.无法实时了解每个机房的UPS电源和每节蓄电池的运行状况。

3.没有良好的管理方式,对于蓄电池组运行情况缺乏足够的了解。

4.出现市电断电等异常情况,没有告警通知,安全隐患大。

5.没有UPS电源和蓄电池的异常历史记录,难以分析UPS及其电池的运行现状和故障原因。


二、解决方案:

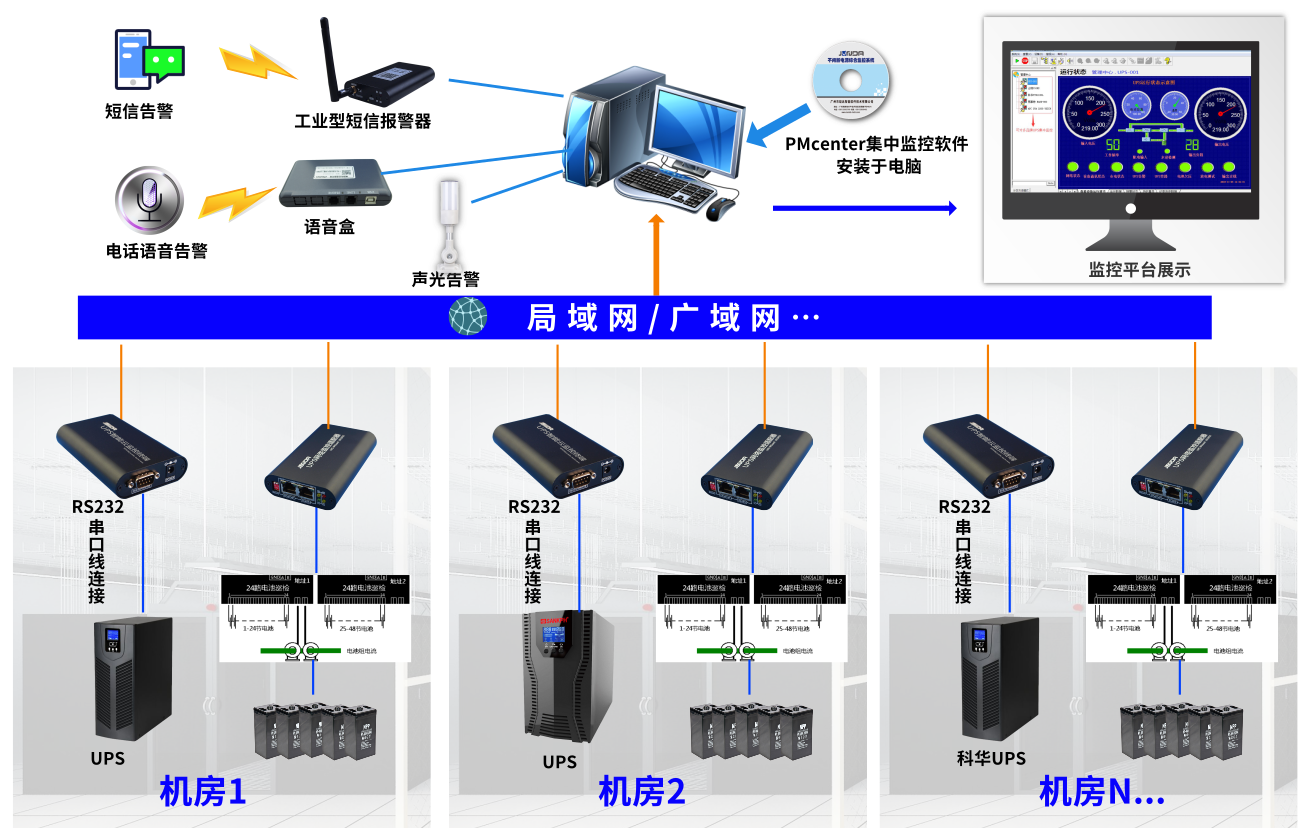

根据用户的需求,结合机房及设备的实际情况。为保障用户机房内的UPS电源以及蓄电池的高效运维与管理,选用了多个机房UPS电源和蓄电池在线集中监测及告警方案。用户可通过监控系统平台,远程实时查看每一台UPS电源的输入/输出、负载等状况和每一组蓄电池的电池电压、电流等电池的各项参数和状态并智能分析所监测电池的使用状况。通过电流传感器进行充放电分开检测,精确把握电池充放电程度,并可根据用户设置不同的上下限、平均偏差自动判断。出现异常情况时,可通过短信、语音、本地声光等方式进行告警。

图片关键词


三、方案优点:

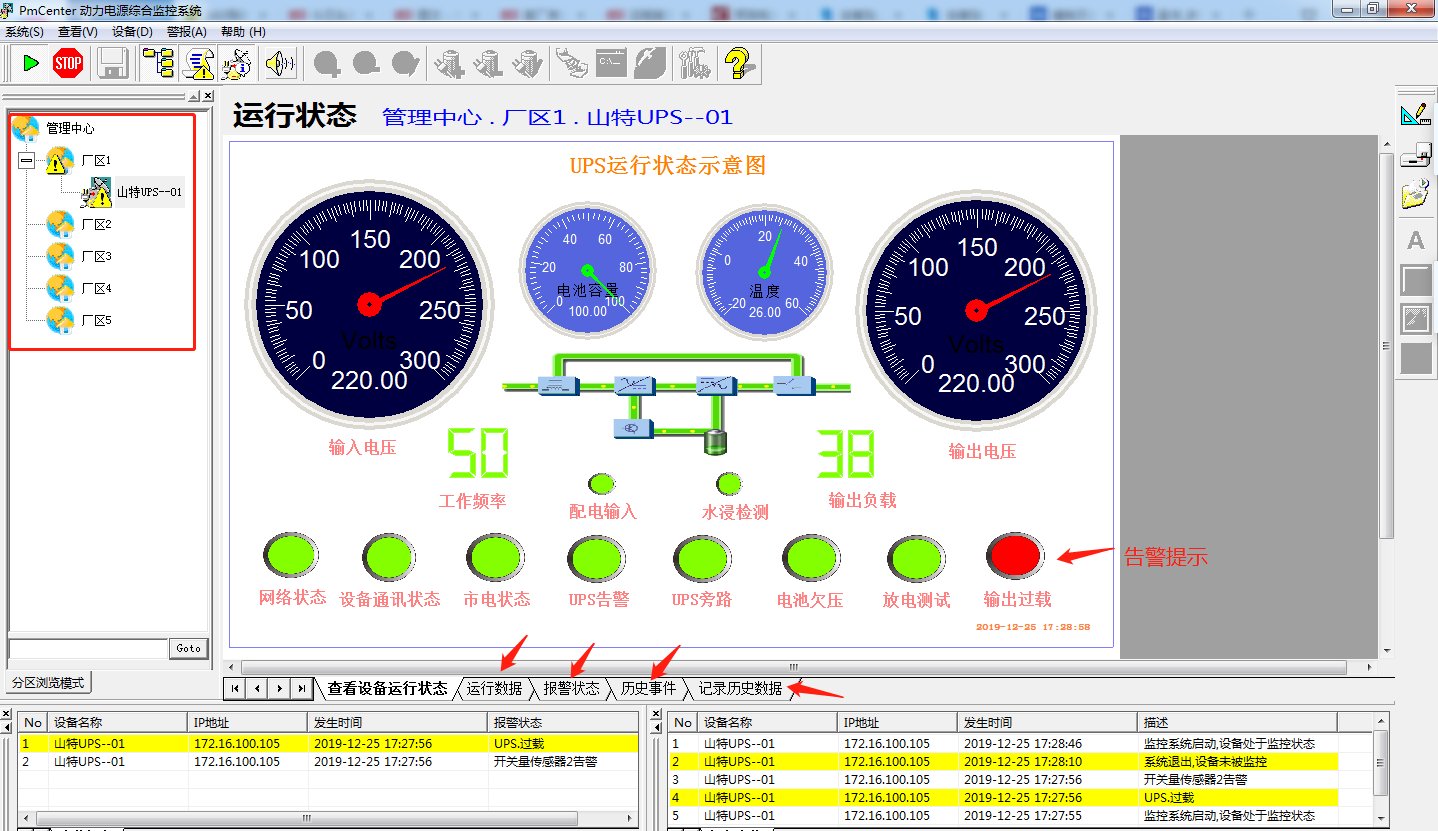

1.用户可随时通过PMcenter集中监控平台,远程查看任何一个机房UPS电源的电压、电流、温度、负载、输入/输出电压、输入/输出频率等各项参数及实时状态。

图片关键词


2.设备能精准的监测蓄电池组的组电压、电流和单体电池的电压、电流等各项参数和状态,PMcenter集中监控平台上能清晰的展示所监测到的各项数据和状态。

图片关键词

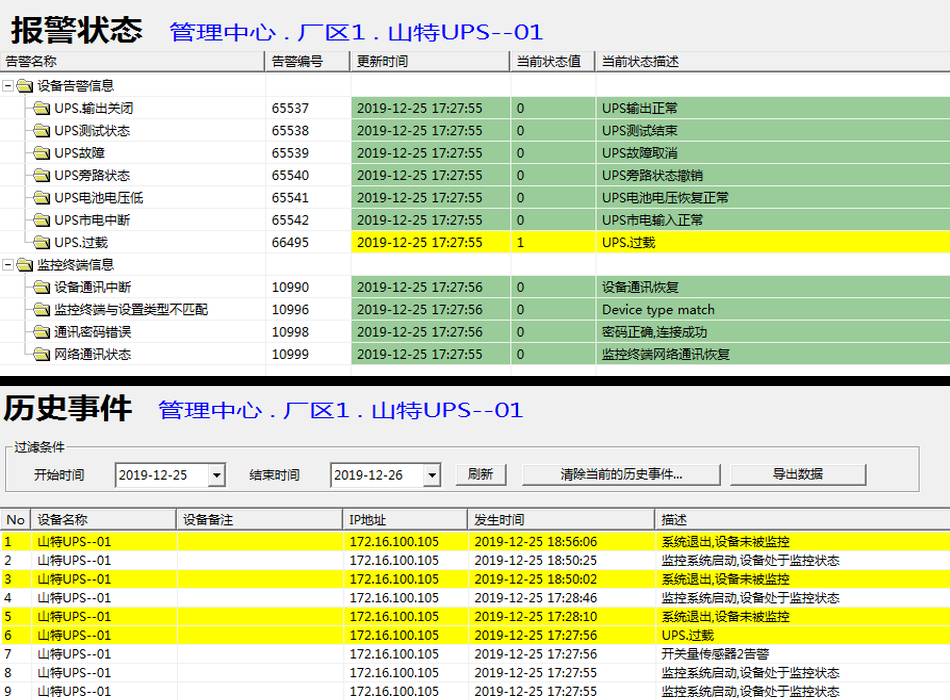

3.保留长时间的历史事件记录,支持文档导出,方便用户对历史故障事件的追溯,预估和判断未知风险,及时地采取解决措施,降低事故的发生率。

图片关键词

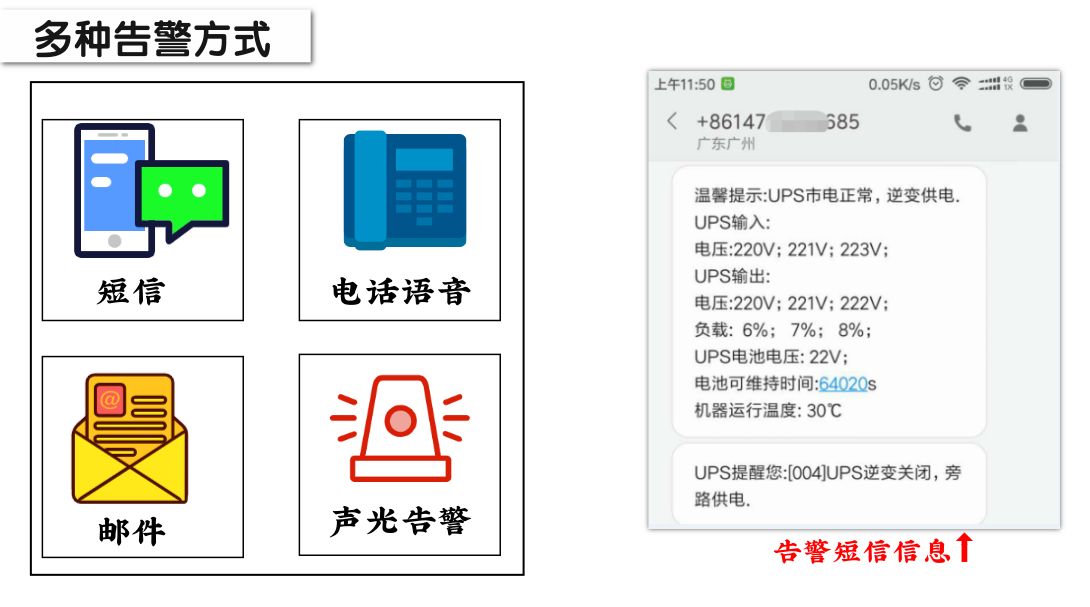

4.出现UPS断电、通讯中断、电池电压低等异常情况时,有本地声光蜂鸣告警提醒以及短信、电话语音的告警方式向管理员发出详细的告警提醒。

图片关键词

四、方案配置:

1.PMcenter集中监控系统:

PMcenter集中监控系统可用于分布式的UPS网络集中监控,通过TCP/IP网络,可以实时跨地域的监控UPS运行状态,及时的发现设备异常,确保UPS供电系统的可靠性。

图片关键词

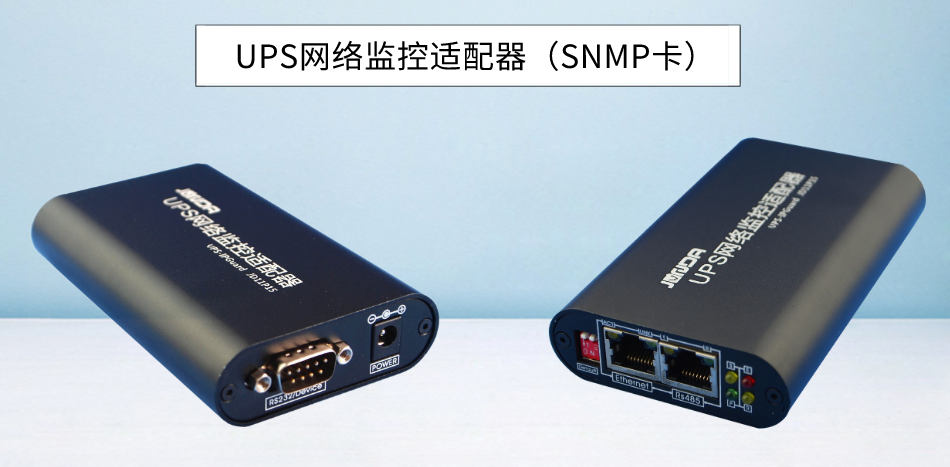

2.UPS监控:

UPS网络监控适配器一款基于UPS的智能网络监控设备,通过网线连接网络,不间断地采集UPS的运行状态数据,实时分析UPS的运行数据,可以通过WEB、SNMP、CLIENT、TELNET等多种途径供用户了解设备的运行状态!并可支持扩展“环境温湿度采集模块”,实现对机房温度、湿度的监测。并可根据UPS的运行情况,出现异常情况时,及时通过邮件、SNMP-TRAP等方式直接发出告警。(每台UPS配一台)

图片关键词

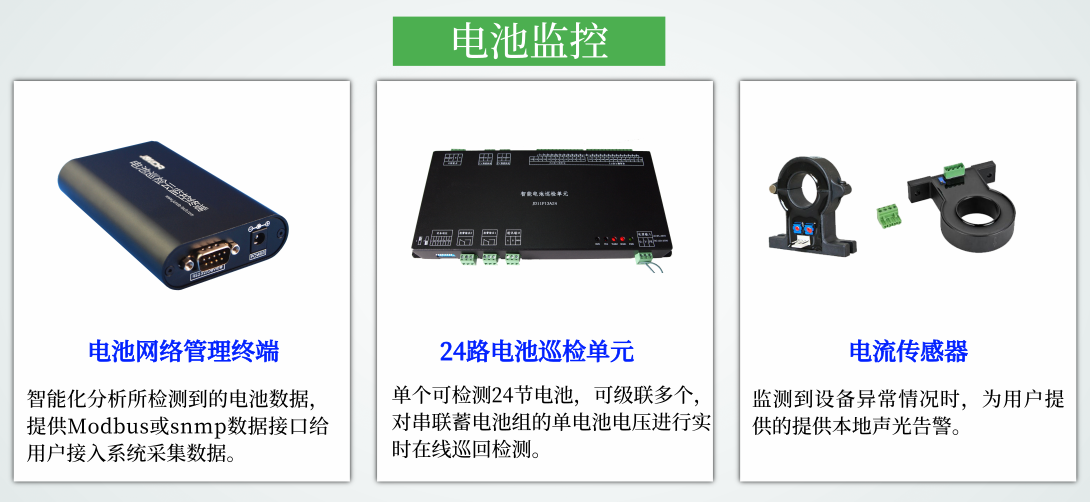

3.蓄电池监测:

电池网络管理终端+24路电池巡检单元+电流传感器:对串联蓄电池组的单电池电压、蓄电池电流(充放电流分开检测,配电流传感器)进行实时在线巡回检测,并智能分析电池的使用状况,根据用户设置不同的上下限、平均偏差自动判断并输出告警。

图片关键词

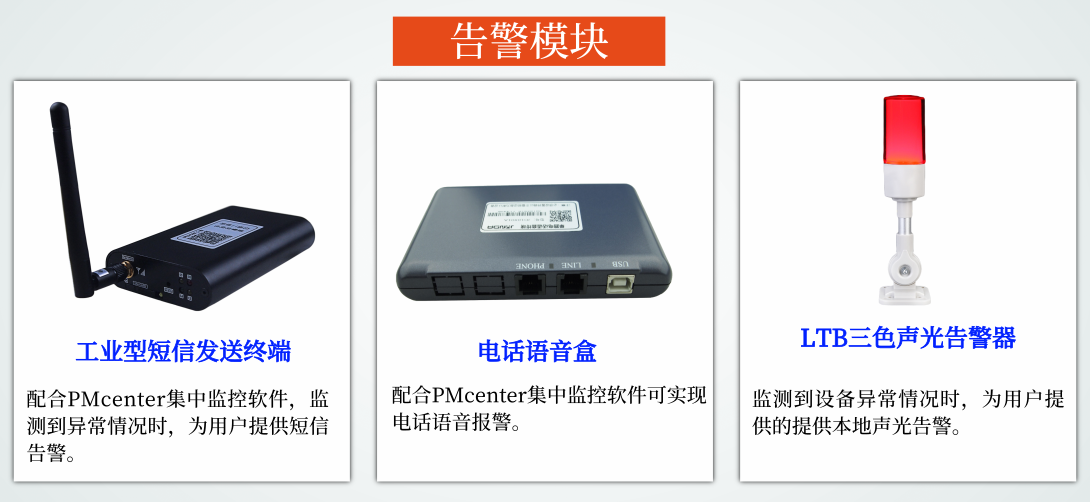

4.告警模块:

UPS或蓄电池出现异常时,第一时间发出告警,通知相关管理员。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
