UPS电源网络在线监控的实现方式与功能特点

2021-04-26 10:44:38 竣达技术 36

一、前言:

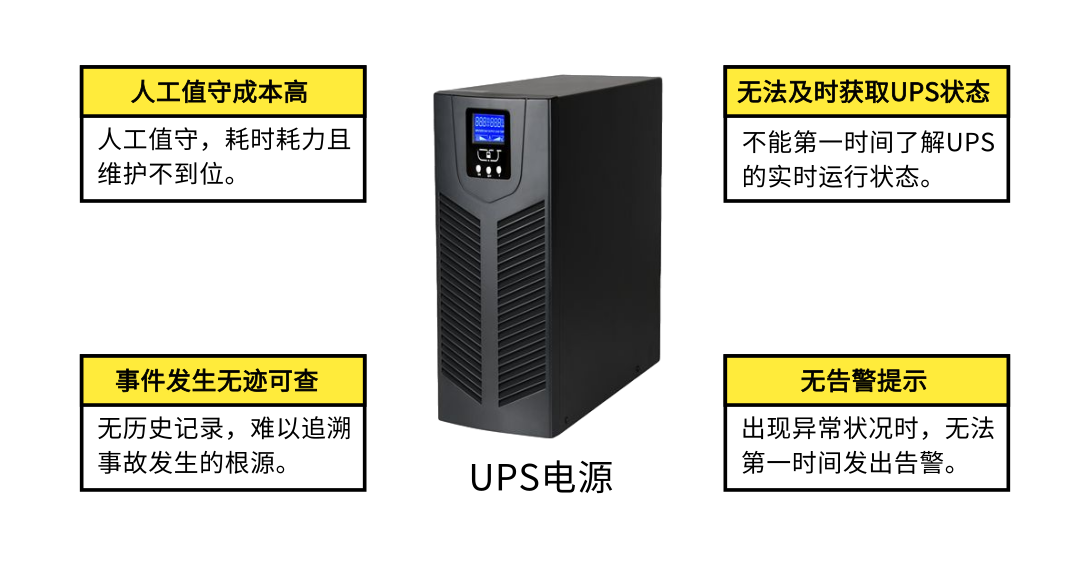

UPS电源的的稳定性和可靠性对于用户的关键负载起着安全、稳定又可靠的电源保障作用。因此,UPS电源网络在线监控是其向智能化方向发展的必然趋势。采用远程在线监控的管理模式,能够实现对单台UPS电源在线监控、多网点以及多台UPS的集中监控、集中分析和集中数据处理等主要功能,实现将有人值守机房转化为无人值守的远程在线网络监控的智能化机房。

图片关键词

 某用户26㎡机房内有一台UPS,现要求实施远程网络监控的方式对该台UPS及环境温湿度进行管理。下面详细介绍了该台UPS及环境温湿度远程网络在线监控方式的实现与功能特点。


二、实现方式:

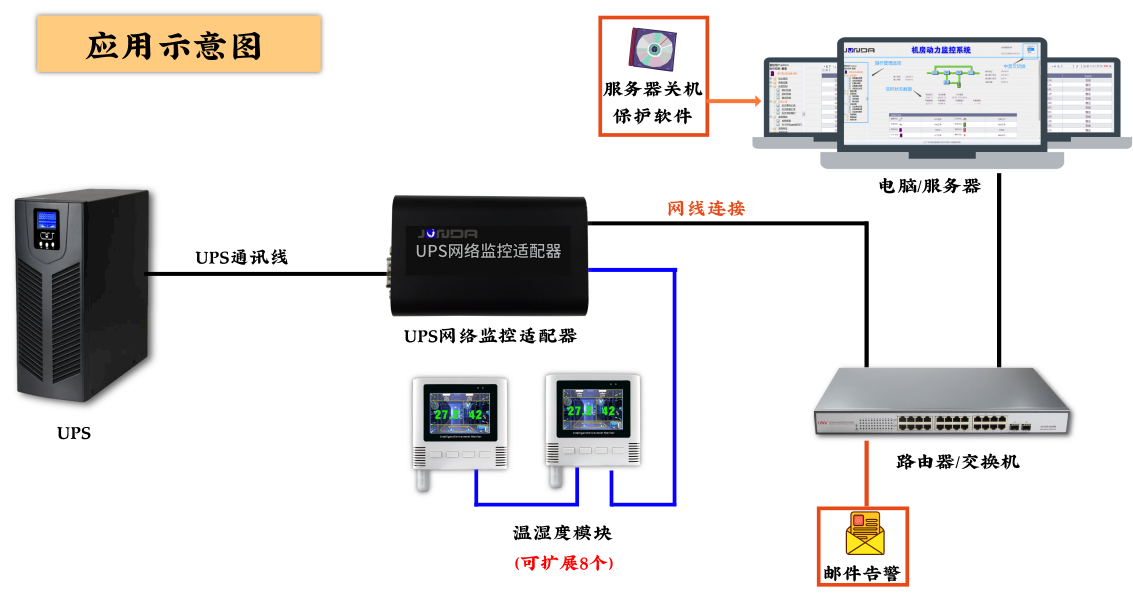

UPS电源系统本身的基础上,接入UPS网络监控适配器(UPS智能网络监控设备)并扩展环境温湿度检测模块。通过网络连接网络,实现不间断地采集UPS及环境温湿度的实时数据并转化成数据信号,通过与计算机实现通讯。并根据UPS的运行情况以及环境温湿度的变化情况,以网页界面、SNMP、邮件等形式对UPS的故障及温湿度超上下限等故障进行即时告警,以便于用户及时采取对应措施。

图片关键词

为了实现计算机与UPS监控模块之间的通讯,使用UPS本身自带的串口线连接监控模块的通讯端口,同时接入与计算机组成的通讯网络,实现数据传输。UPS监控模块具有标准的RS232接口,同时具备标准的RS485网络通讯接口,通讯距离远,实现远程通讯,对UPS电源进行实时监控。


三、功能特点:

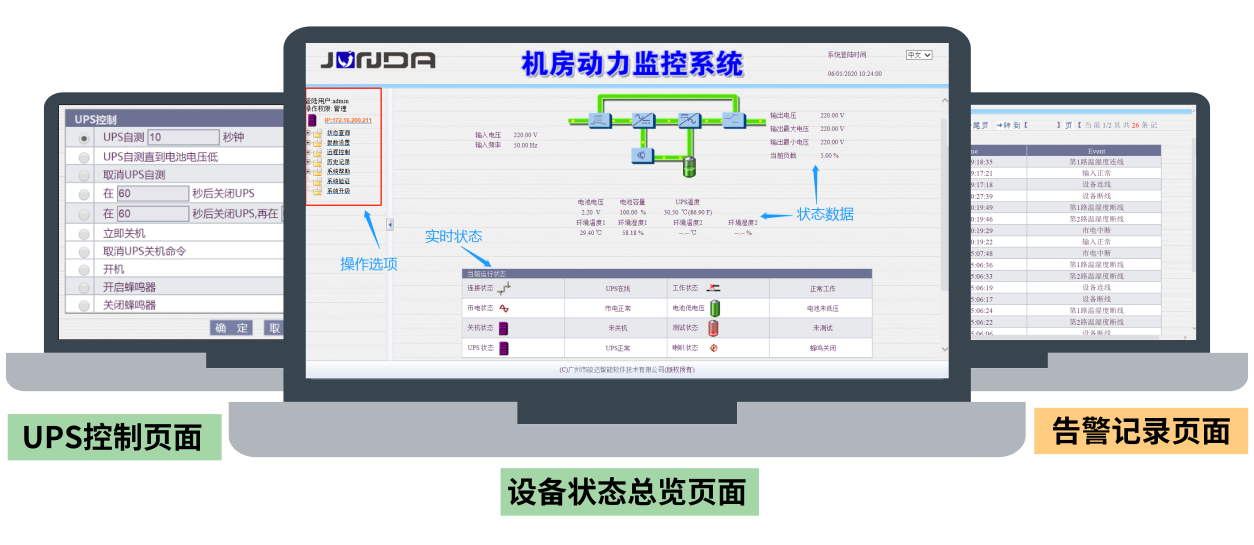

1.UPS远程监控系统的监控要做到功能齐全、实用性强,其监控界面上,能实时显示、直观的展示UPS的输入相电压、线电压、旁路相电压、电流、频率、输出线电压、电流、有功功率、电池浮充电压、充放电电流等各项数据。

图片关键词

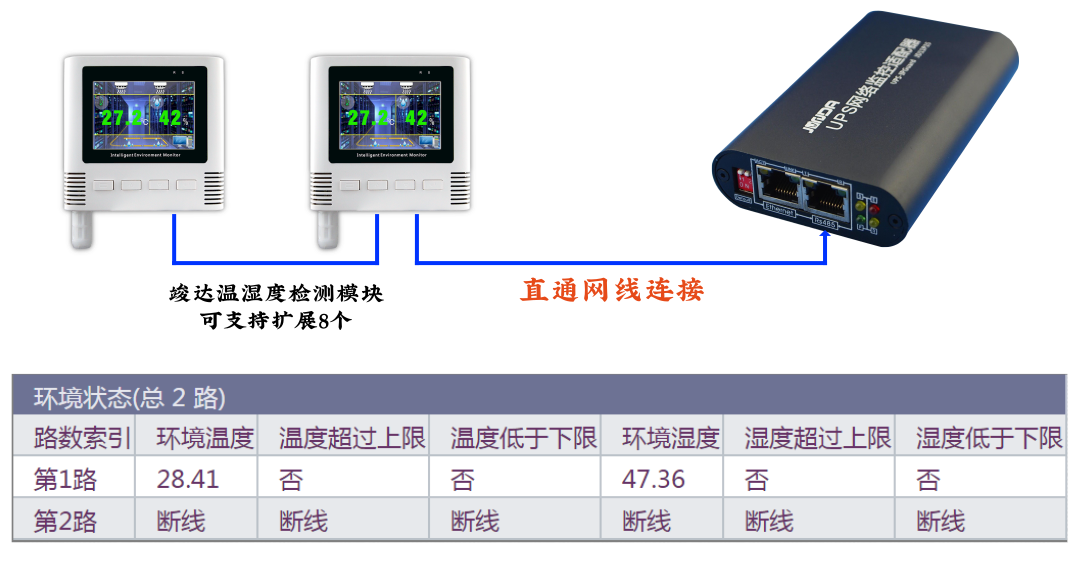

2.在UPS网络监控设备本身的功能基础上,扩展环境温湿度检测模块,实现同时监控UPS电源实时运行状态及环境温湿度的变化情况。

图片关键词

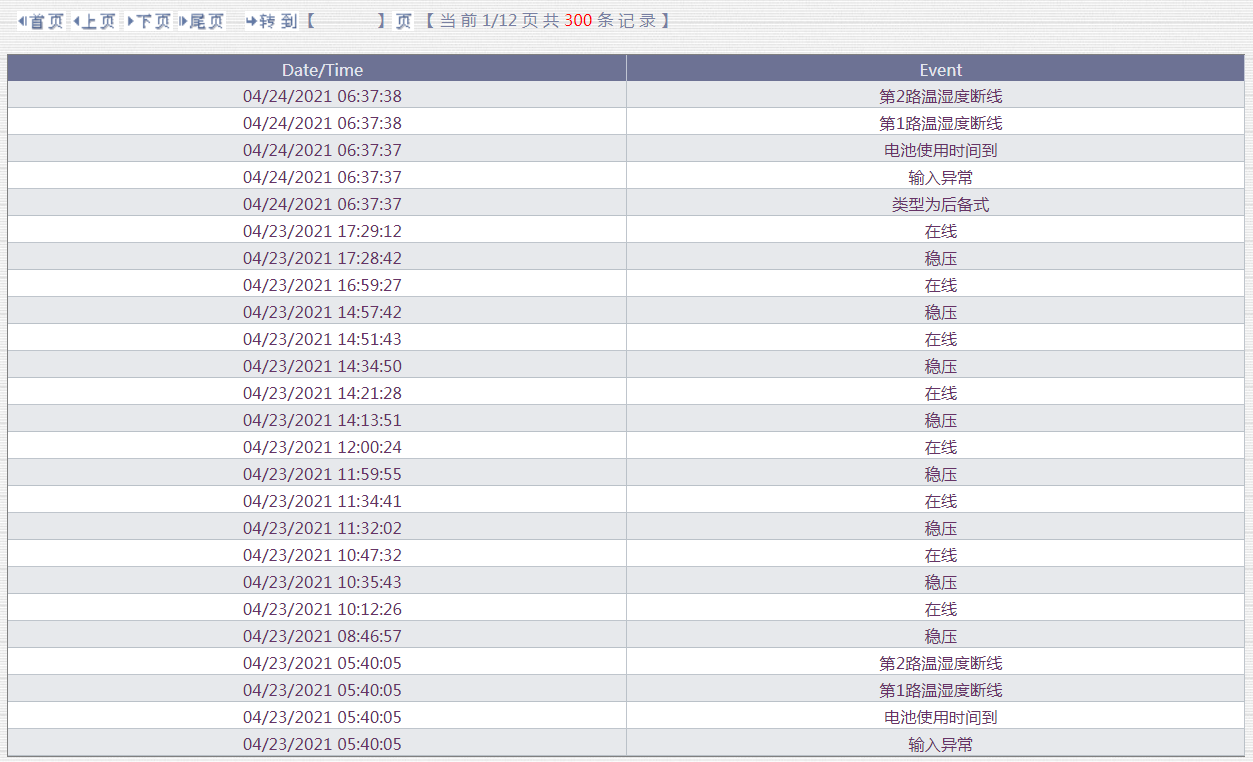

3.实时对UPS电源及环境温湿度的状态、故障信息进行监测。管理员可通过WEB网页实现与UPS的人机交互。利用数据报表(可保存300条记录)进行分析判断以及邮件等告警方式,为用户提供稳定、可靠、优质的电源保障。

图片关键词

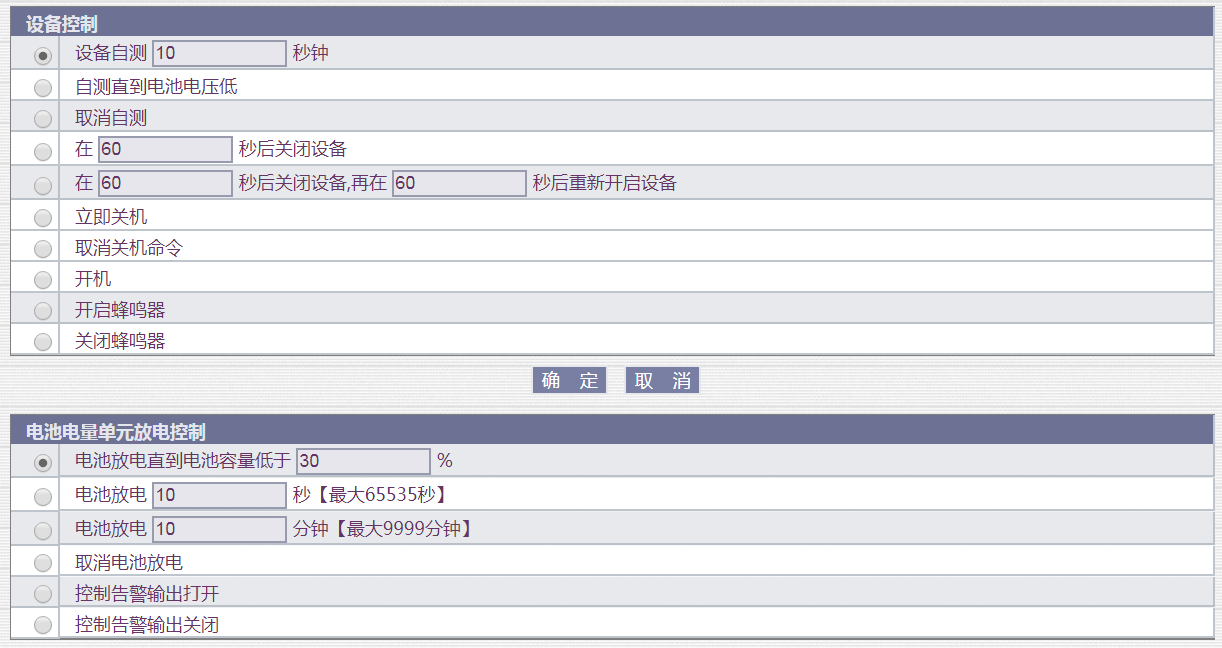

4.在UPS本身支持的情况下,还可实现远程控制UPS开关机等功能,配置“服务器关机保护软件”还可实现异常情况时,服务器自动正常关机保护。

图片关键词


四、方案配置:

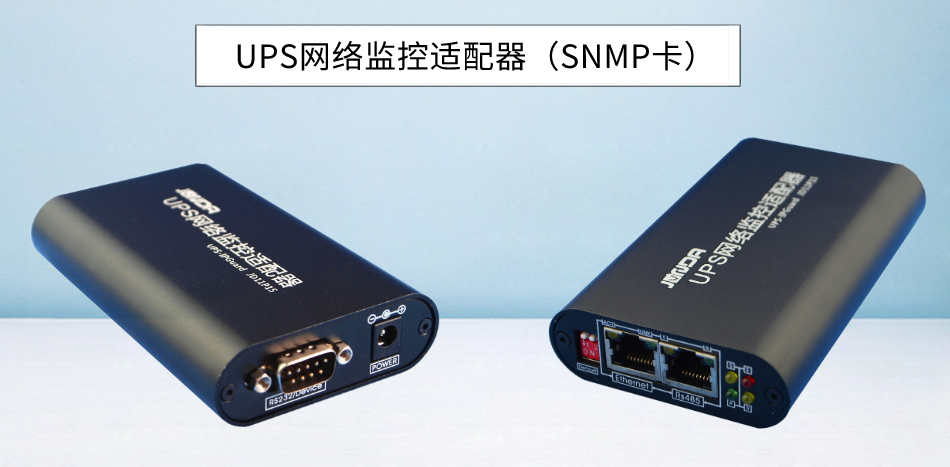

(1)UPS网络监控适配器(每台UPS配一个):

一款基于UPS的智能网络监控设备,通过网线连接网络,不间断地采集UPS的运行状态数据,实时分析UPS的运行数据,可以通过WEB、SNMP、CLIENT、TELNET等多种途径供用户了解设备的运行状态!并可支持扩展“环境温湿度采集模块”,实现对机房温度、湿度的监测。并可根据UPS的运行情况,出现异常情况时,及时通过邮件、SNMP-TRAP等方式直接发出告警。

图片关键词

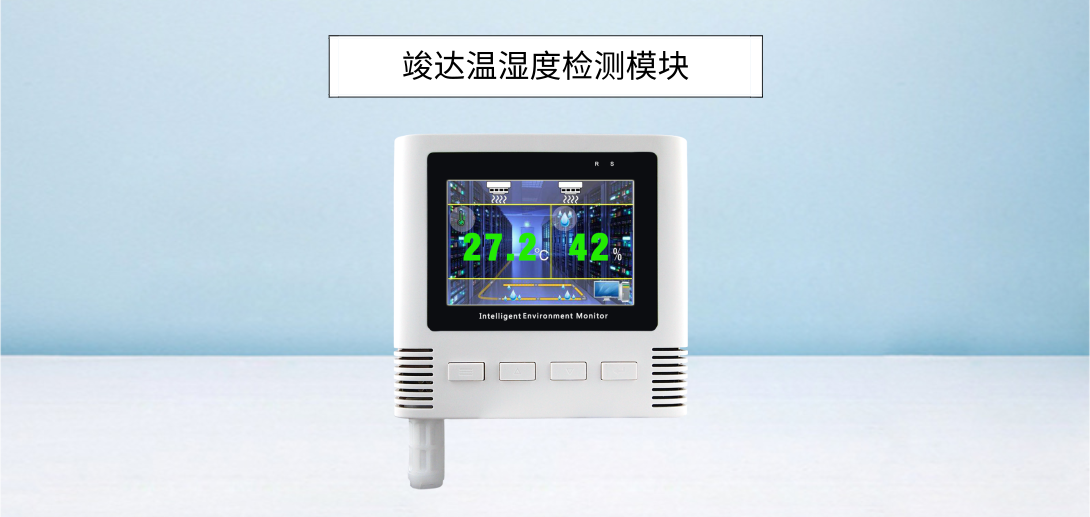

(2)竣达温湿度检测模块(≤20㎡/个):

一款基于彩色屏设计,选用高质量集成式数字温湿度传感器,实现温度、湿度精准采样的环境温湿度监测模块。采用了标准的MODBUS-RTU协议、RS485通讯接口,能更方便、快捷地接入动环主机或其他监控模块。

图片关键词


更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。
