78㎡网络机房动环监控及告警方案

2021-04-13 10:06:17 竣达技术 26

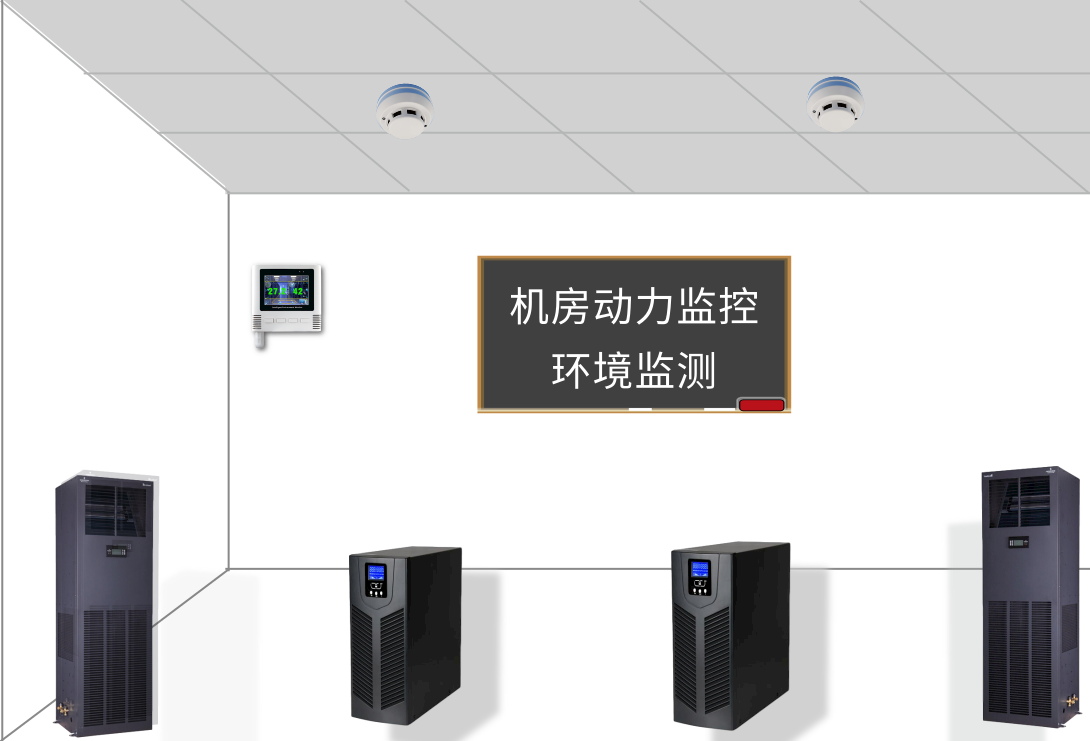

一、方案背景:

某公司机房运维人员通过网络联系到我们,希望能在线集中监控机房内的UPS电源、精密空调以及机房的环境情况,能通过网络在管理中心随时查看机房内的UPS电源、精密空调的实时运行状态、机房环境温湿度变化…

图片关键词

1.1、用户设备概况:

机房的面积大小为78㎡,机房内需要进行监控的有2台科华YTR3340的UPS电源、2台海悟CMA1035U3E精密空调。

1.2、用户要求:

对机房内的2台UPS电源、2台精密空调、环境温湿度、漏水、烟感进行实时在线集中监控。用户可在监控中心远程在线通过电脑在线查看每一台UPS电源、精密空调和机房环境的实时运行状态。当机房出现市电断电、温湿度超上/下限等异常情况时。第一时间发出告警通知,以便及时处理。

1.3、难题分析:

1.人工7*24小时值守机房,管理强度大,且成本高。

2.无法掌控机房环境的变化,容易引起设备故障。

3.无法实时得知各设备的实时运行状态,人工检测,耗时耗力。

4.设备出现异常情况,缺乏告警提示,用户无法第一时间得知。


二、解决方案:

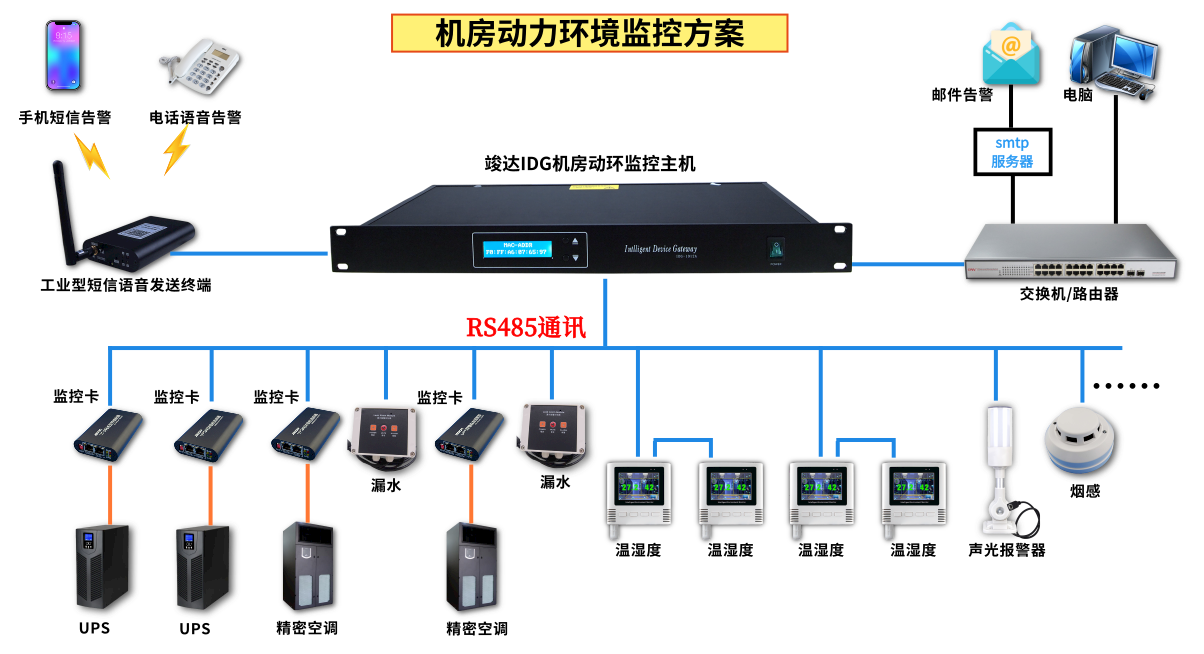

根据用户的要求和机房的概况,为保障用户机房内的UPS电源、精密空调及机房环境的高效运维与管理。前端采用监控模块与UPS、精密空调的通讯接口连接,漏水监测模块对精密空调周围漏水情况进行监测,温湿度和烟感检测模块根据机房情况进行布置,并全部接入竣达智能机房动环监控主机。通过网络远程数据传输,用户即可通过电脑登陆集中监控系统平台,实时查看每一台UPS电源、精密空调的实时运行情况以及机房环境温湿度、漏水、烟感的监测情况,在出现异常情况时,第一时间通过短信、电话语音的方式通知管理员。

图片关键词


三、功能特点:

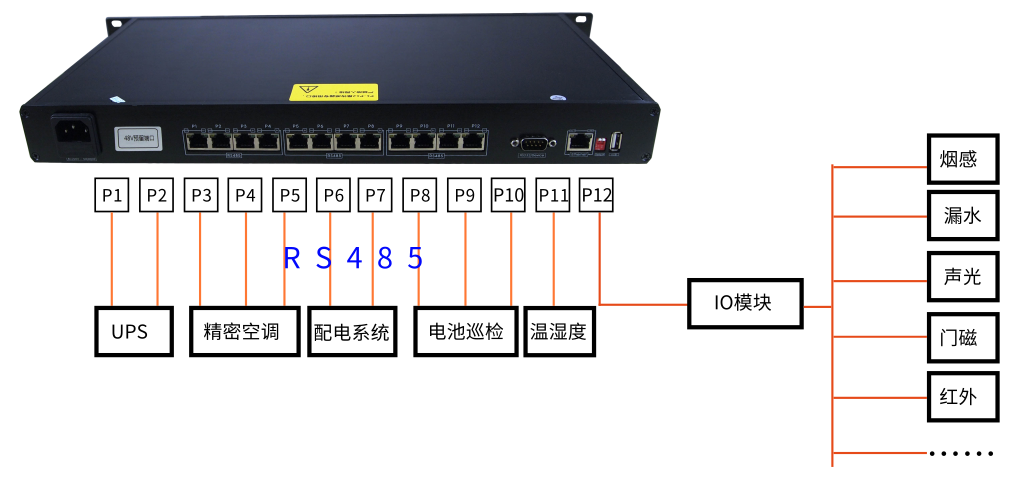

1.采用的动环监控主机具备12个RS485通讯接口(P1-P12),实现多模块接入,支持丰富的协议和API接口,如:JSON、SNMP、MODBUS、MODBUS-TCP等。安装施工、维护简单。

图片关键词

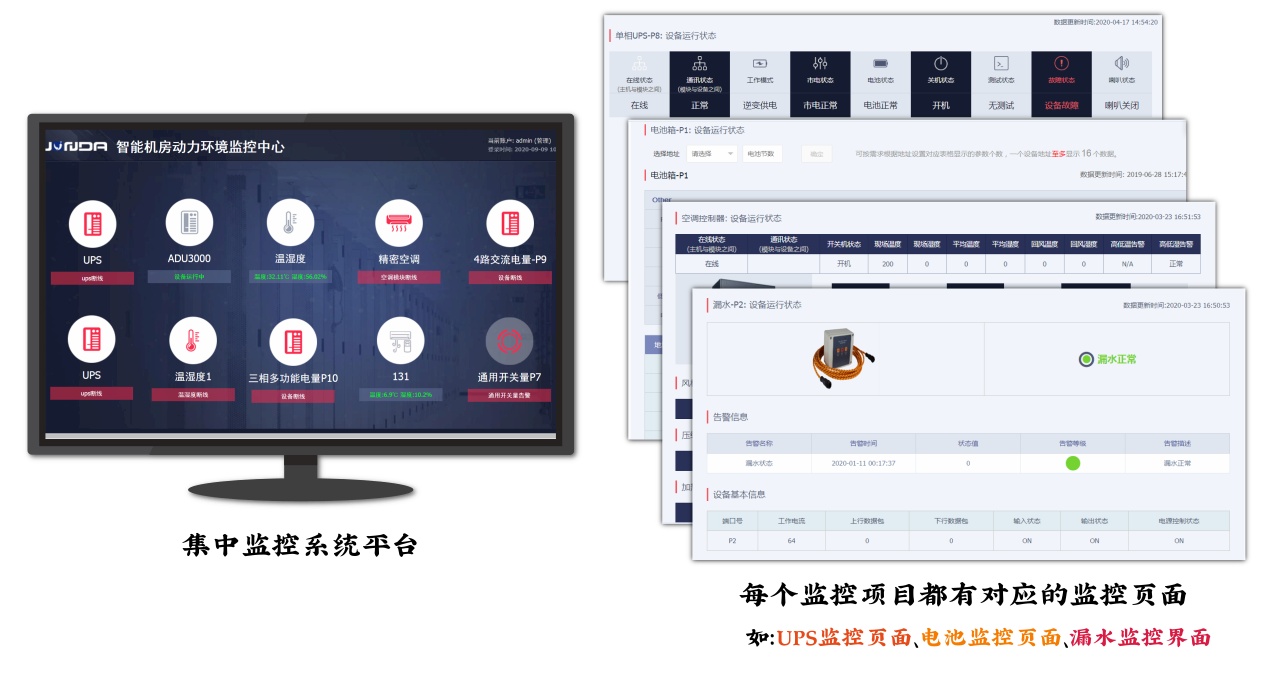

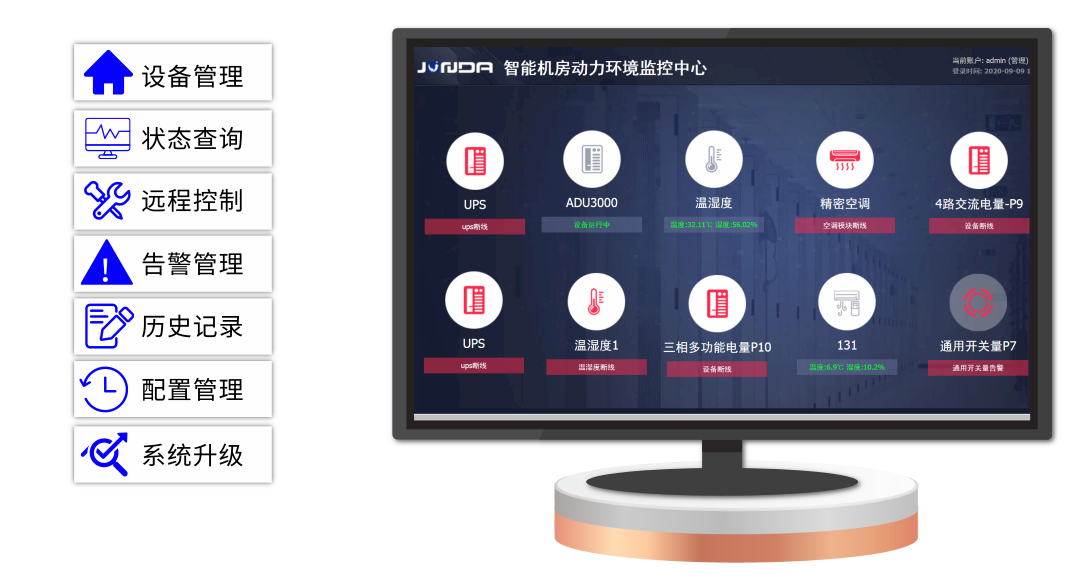

2.独特的监控系统平台,操作简单,完整日志,数据存储,可保存多达2000条历史记录并支持文档导出。

图片关键词


3.用户可通过系统平台在线实时查看每一台UPS、精密空调等实时运行状况,以及温湿度、烟感、漏水的实时检测状态。

图片关键词

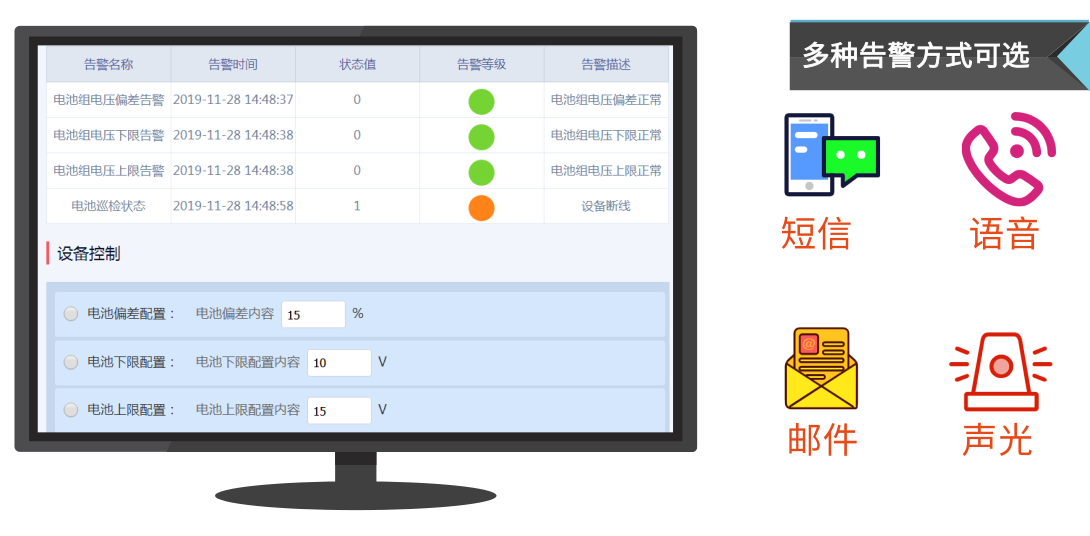

4.无需专人值守机房,远程在线监控,出现异常情况时,本地声光、短信、电话语音等多种方式通知管理人员,降低人工成本。

图片关键词


5.支持大多数的UPS、精密空调品牌及系列型号,方案适用于计算机网络机房、通信机房、数据中心等各种需远程和自动控制的场所。

图片关键词


四、方案配置:

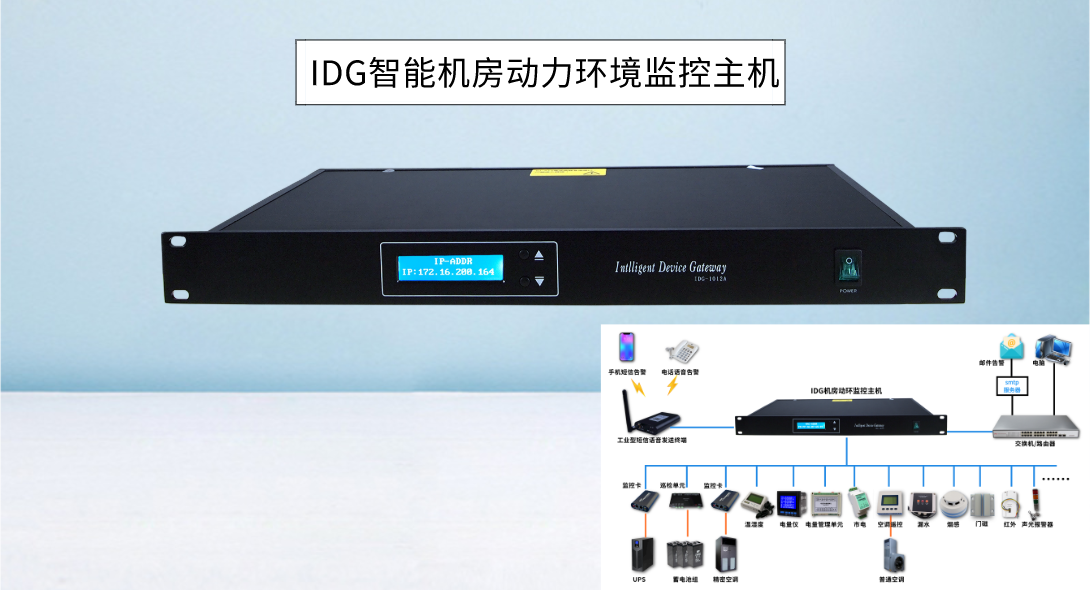

(1)IDG智能机房动力环境监控主机

IDG智能机房动力环境监控主机是一款专为现代各类计算机及网络通信机房、通信行业基站而设计的远程多功能监控服务器。采用1U/19寸机箱设计,主机具备12路独立隔离的RS485通讯接口,1路的RS232通讯接口。管理系统通过以太网(Ethernet)对UPS数据或其他设备、机房环境温湿度、门禁、烟雾、漏水、市电断电等各类传感器实时状态检测及对应的告警状态进行远程集中监控管理。

图片关键词

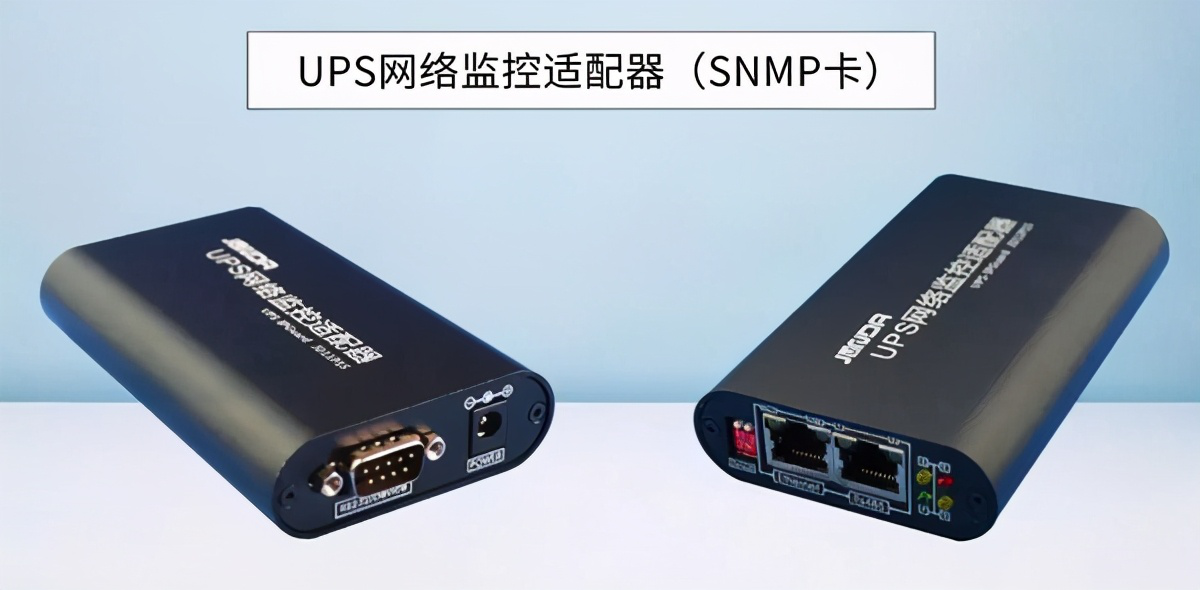

2)UPS网络监控适配器(每台UPS配一个):

一款基于UPS的智能网络监控设备,通过网线连接网络,不间断地采集UPS的运行状态数据,实时分析UPS的运行数据,可以通过WEB、SNMP、CLIENT、TELNET等多种途径供用户了解设备的运行状态!并可支持扩展“环境温湿度采集模块”,实现对机房温度、湿度的监测。并可根据UPS的运行情况,出现异常情况时,及时通过邮件、SNMP-TRAP等方式直接发出告警。

图片关键词

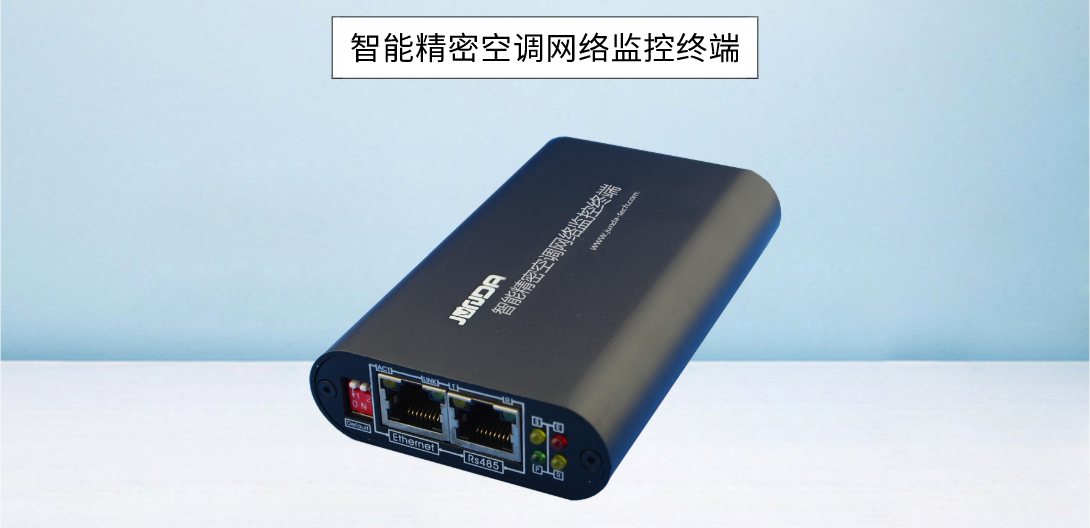

(3)智能精密空调网络监控终端(每台精密空调配一个)

智能精密空调网络监控终端是一款支持绝大多数精密空调品牌,基于精密空调的智能网络监控设备。通过网线连接网络,不间断地采集空调的运行状态数据,根据UPS的运行情况,以网页界面或snmp等形式对空调的数据和状态进行即时显示的模块。

图片关键词

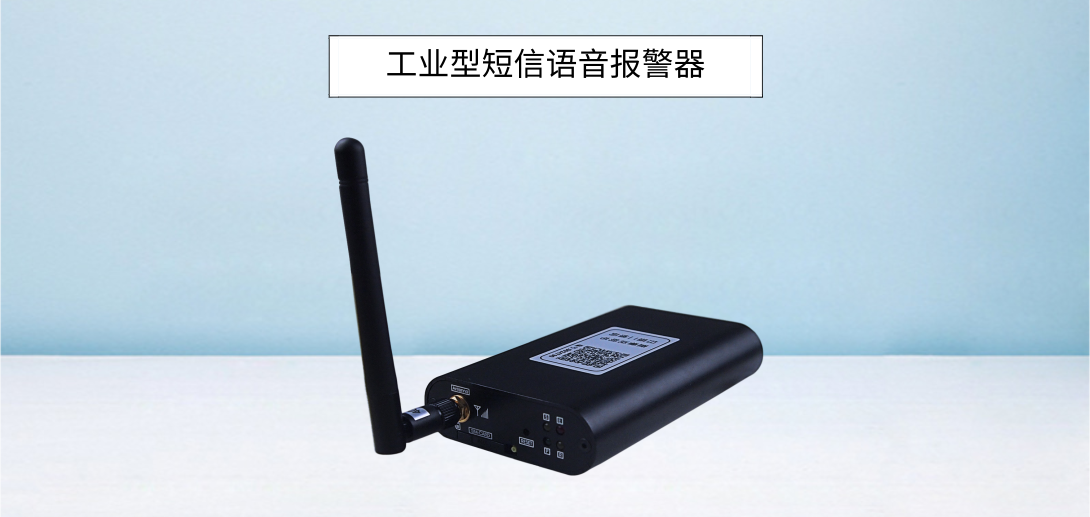

(4)工业型短信语音报警器(4G)

监控到设备出现异常情况时,及时通过短信、电话语音及时发出告警通知用户,支持多达8个接收告警手机号。

图片关键词

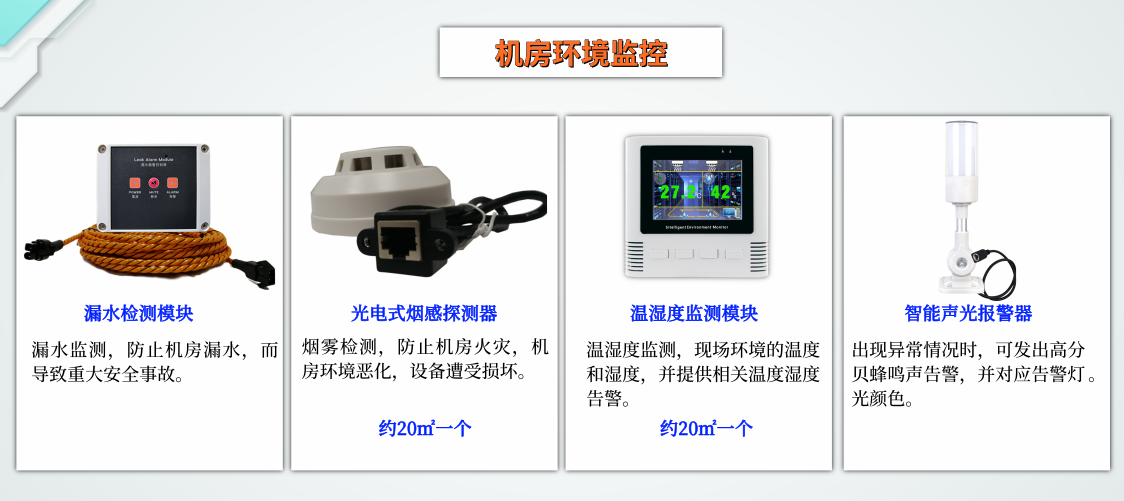

(5)其他模块:

用户可根据机房大小以及设备要求,扩展不同的模块来完善机房整体监控。如:温湿度检测模块≤20㎡/个。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请联系我们,竣达技术为您详细解答。
