2台UPS电源和2组蓄电池同时在线监控方案

2021-03-11 13:54:50 竣达技术 273

一、方案背景

某机房管理负责人通过网络联系到我们,希望能同时在线监控机房内的2台UPS电源及2组蓄电池,随时掌握机房内的每一台UPS和每一组蓄电池的实时运行状态及异常情况告警…

1.1、用户设备概况:

用户机房内有2台日月元3C20KS的UPS电源和2组蓄电池(每组24节,每节电池12V 150ah)。

图片关键词

1.2、用户要求:

将机房内的2台UPS电源2组蓄电池在线集中监控,用户可在监控中心,在线直接查看机房内的两台UPS电源及两组蓄电池的实时运行状态。出现市电断电、蓄电池故障等情况时,第一时间发出告警,以便及时处理。

1.3、难题分析:

a.市电异常导致电源系统不稳定影响设备供电,影响机房正常运作。

b.无法掌控每一台UPS电源的实时运行状态,缺少预警和故障报警通知。

c.没有良好的管理方式,对于蓄电池组运行情况缺乏足够的了解。

d.人工24小时值守机房难度大且费用高。


二、解决方案:

根据用户的要求和设备概况,为保障用户机房内的UPS电源以及蓄电池的高效运维与管理,选用了UPS电源和蓄电池在线同时监测及告警方案。用户可通过监控系统平台,实时查看每一台UPS电源的输入/输出、负载等状况和每一组蓄电池的电池电压、电流等电池的各项参数和状态并智能分析所监测电池的使用状况。通过电流传感器进行充放电分开检测,精确把握电池充放电程度,并可根据用户设置不同的上下限、平均偏差自动判断。出现异常情况时,可通过短信、语音、本地声光等方式进行告警。

图片关键词


三、功能特点:

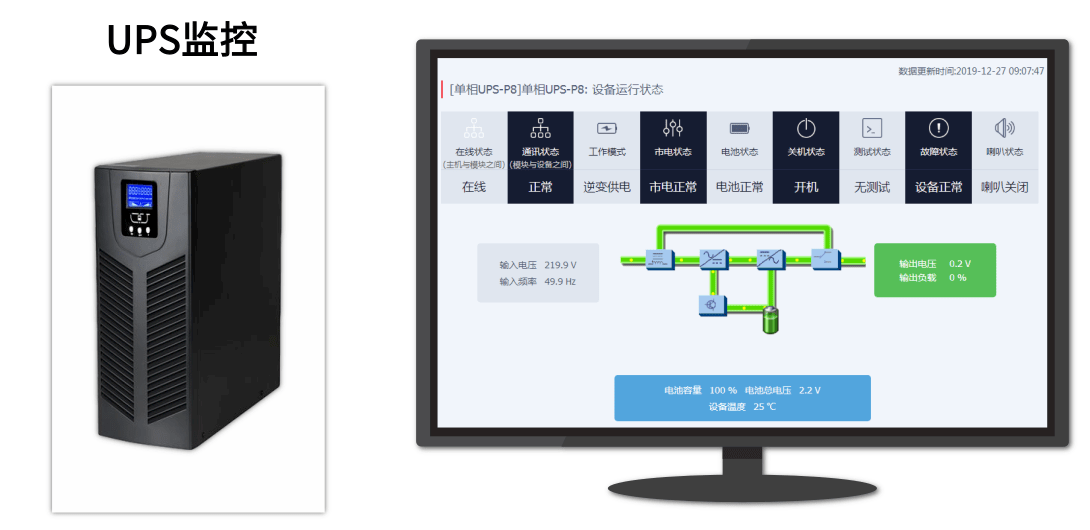

1.用户可随时登录web系统平台查看任何一台UPS电源的电压、电流、温度、负载、输入/输出电压、输入/输出频率等各项参数及实时状态。

图片关键词

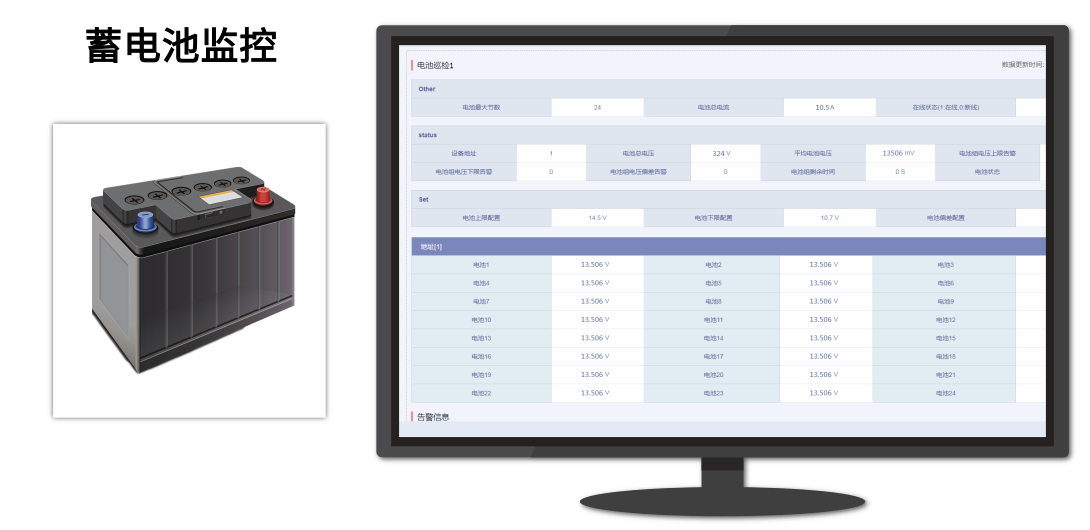

2.精准的监测蓄电池组的组电压、电流和单体电池的电压、电流等各项参数和状态,系统平台上能清晰的展示所监测到的各项数据和状态。

图片关键词

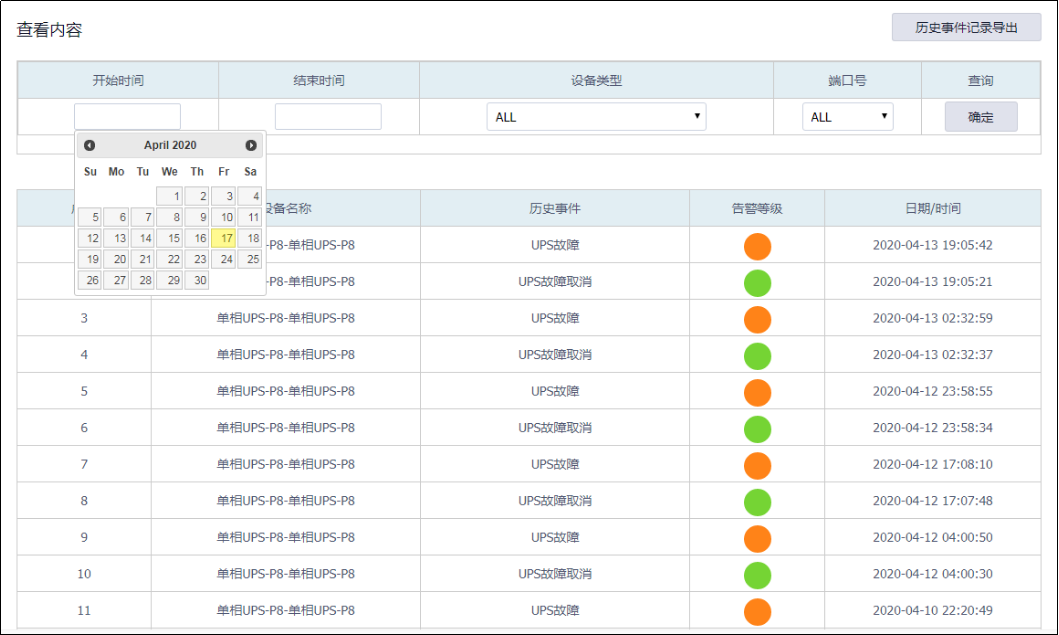

3.保留长时间的历史事件记录(多达2000条),方便用户对历史故障事件的追溯,预估和判断未知风险,及时的采取解决措施,降低事故的发生率。

图片关键词

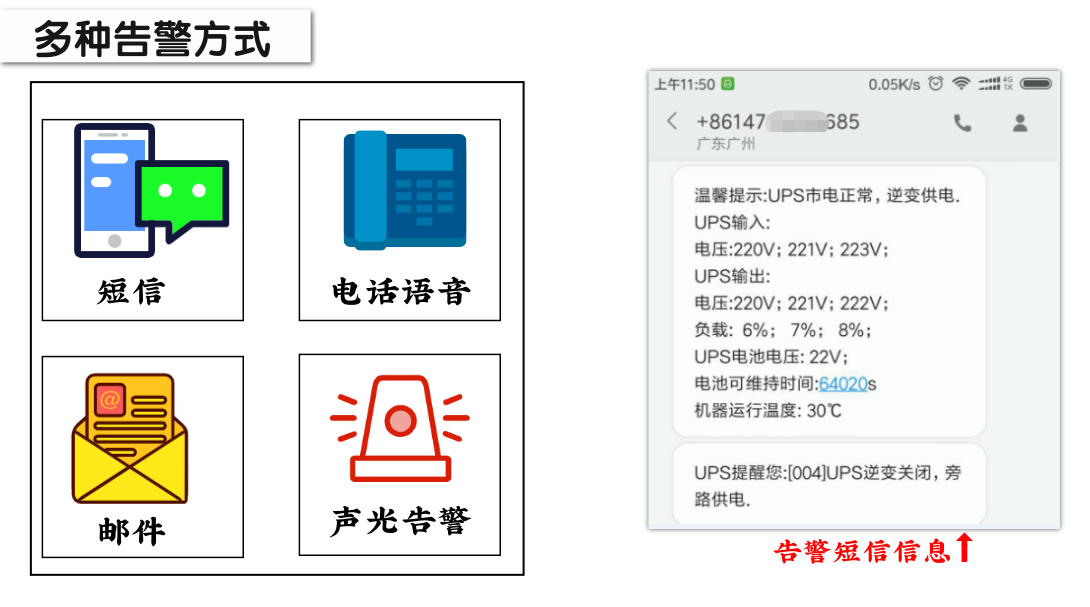

4.用户可设置不同的上下限、平均偏差自动判断,并输出告警。出现异常情况,有本地声光蜂鸣告警提醒以及短信、电话语音的告警方式同时对异常情况向管理员发出告警提醒。

图片关键词


四、方案配置:

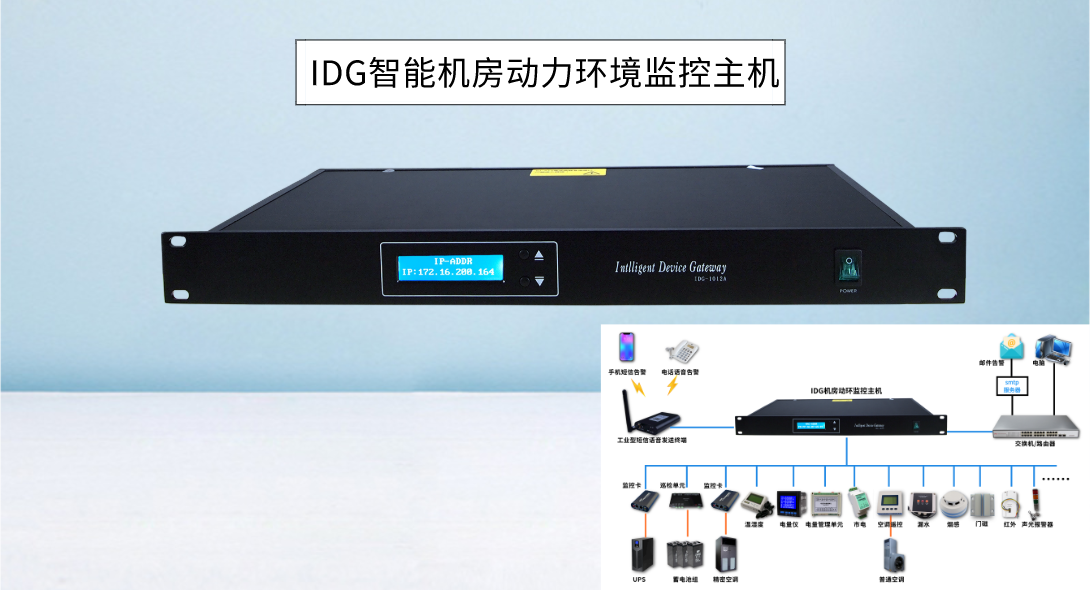

(1)IDG智能机房动力环境监控主机

IDG智能机房动力环境监控主机是一款专为现代各类计算机及网络通信机房、通信行业基站而设计的远程多功能监控服务器。采用1U/19寸机箱设计,主机具备12路独立隔离的RS485通讯接口,1路的RS232通讯接口。管理系统通过以太网(Ethernet)对UPS数据或其他设备、机房环境温湿度、门禁、烟雾、漏水、市电断电等各类传感器实时状态检测及对应的告警状态进行远程集中监控管理。

图片关键词

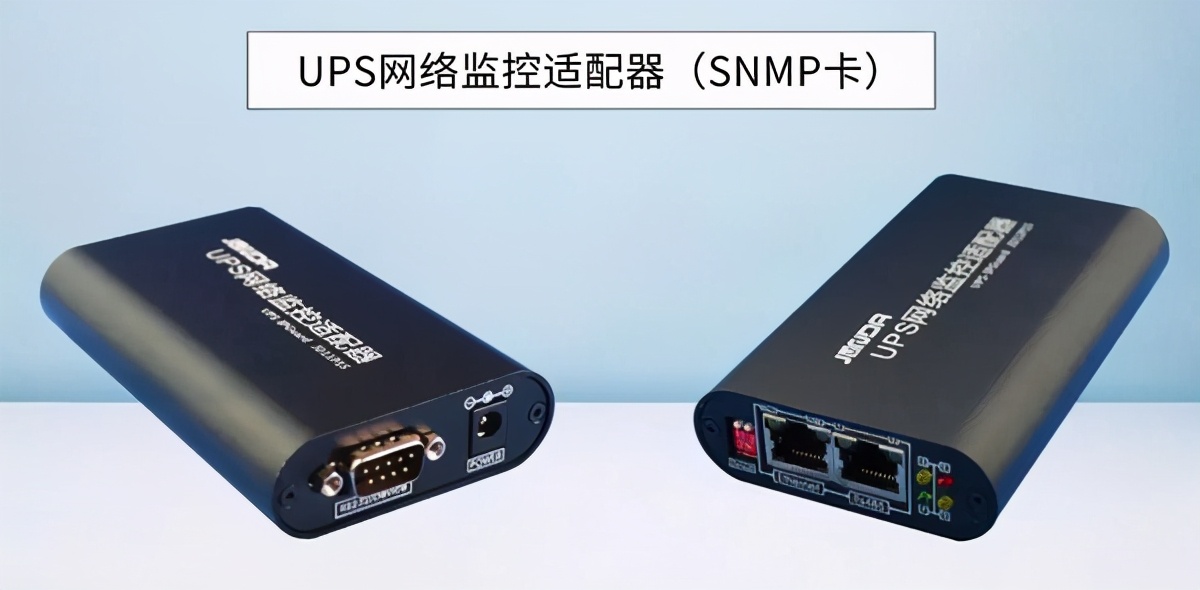

(2)UPS网络监控适配器(每台UPS配一个):

一款基于UPS的智能网络监控设备,通过网线连接网络,不间断地采集UPS的运行状态数据,实时分析UPS的运行数据,可以通过WEB、SNMP、CLIENT、TELNET等多种途径供用户了解设备的运行状态!并可支持扩展“环境温湿度采集模块”,实现对机房温度、湿度的监测。并可根据UPS的运行情况,出现异常情况时,及时通过邮件、SNMP-TRAP等方式直接发出告警。

图片关键词

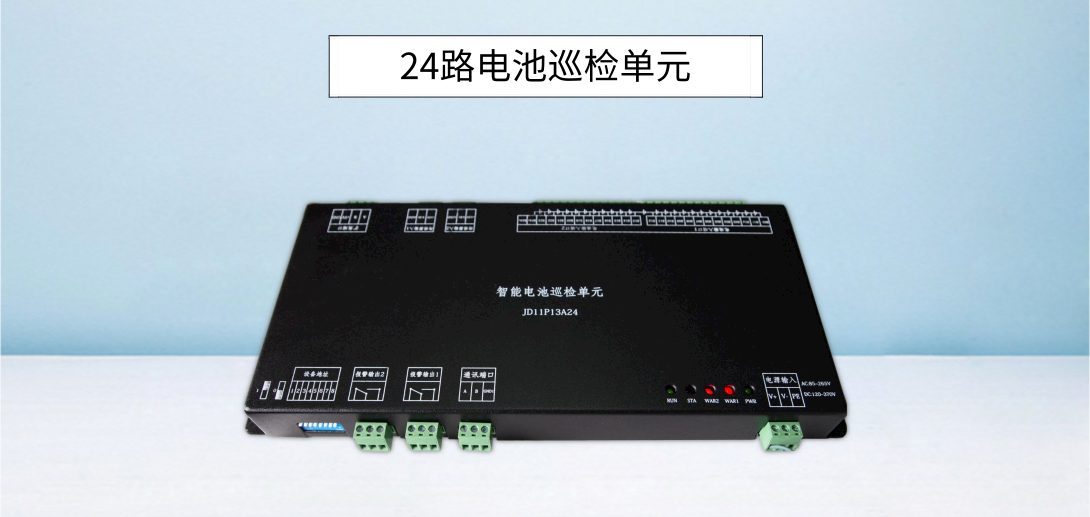

(3)24路智能电池巡检单元:

单个可监测24节电池,主要功能是对串联蓄电池组的单电池电压进行实时在线巡回检测,并智能分析电池的使用状况,根据用户设置不同的上下限、平均偏差自动判断并输出告警。

图片关键词

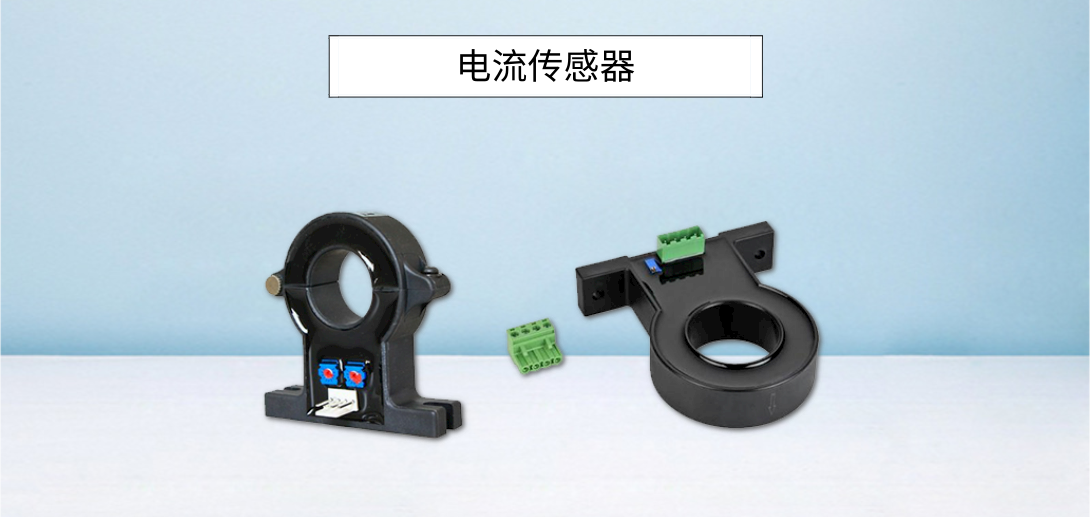

(4)电流传感器(每组配2个):

蓄电池电流监测,充放电流分开检测,精确度高。

图片关键词

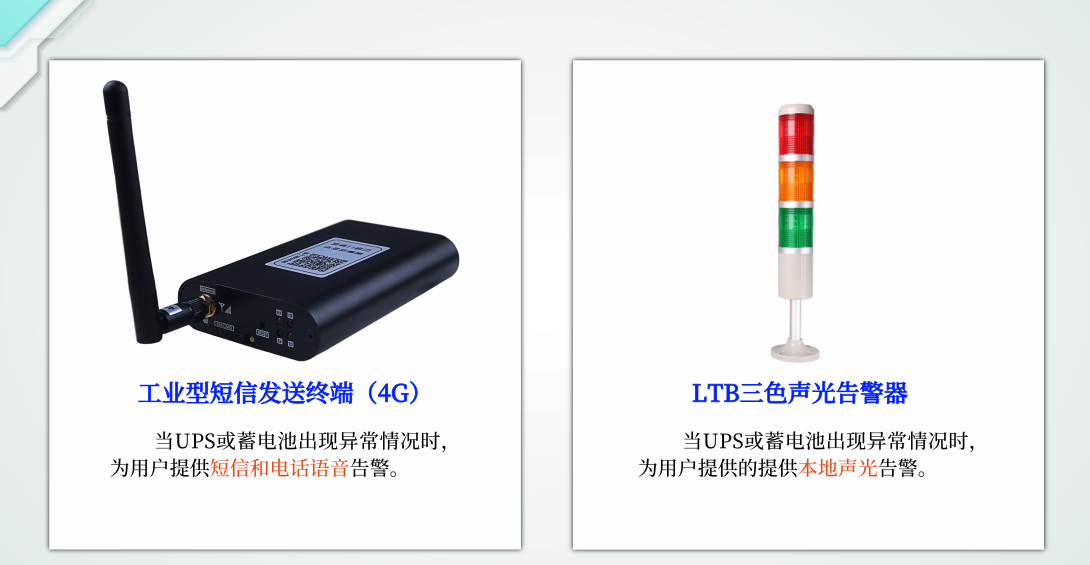

(5)告警模块:

工业型短信发送终端和LTB三色声光告警器,可为UPS和蓄电池的多种异常情况,及时作出对应的告警。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请在下面评论或留言,竣达技术为您详细解答。

图片关键词
