不同机房多台UPS电源及其运行环境温湿度集中监控方案

2021-03-02 13:50:11 竣达技术 22

一、方案背景:

某工业园区负责人通过网络联系到我们,希望能在线集中监控11个机房内的UPS电源及其运行环境的温湿度情况,随时掌握每个机房内的UPS电源的实时运行状态、环境温湿度变化…

图片关键词

1.1、用户设备概况:

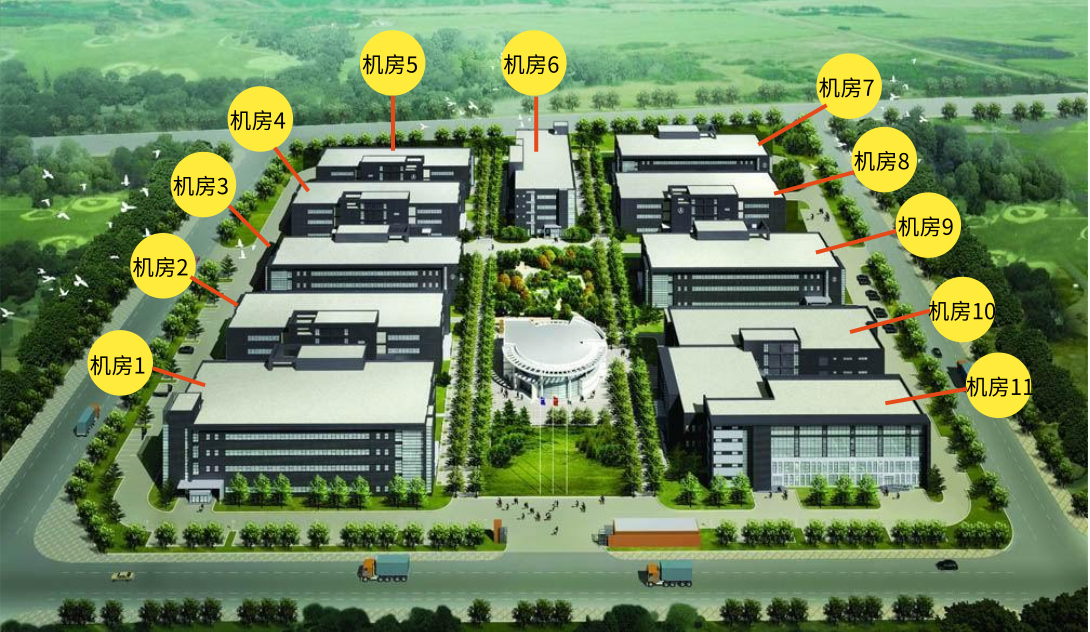

11个机房的面积大小为24㎡,分布在园区每栋单元楼内。每个机房都有2台易事特EA900系列的UPS电源。

1.2、用户要求:

将11个机房中的UPS电源及其运行环境温湿度进行统一集中监控,用户可在监控中心远程在线直接查看每个机房内的UPS电源及其运行环境温湿度的实时运行状态。任何一处机房出现市电断电、温湿度超上/下限等情况时,第一时间发出告警,以便及时处理。

1.3、难题分析:

a.机房分散,UPS电源数量多,人为巡检管理难度较大,成本高。

b.不能及时得知每一台UPS电源的运行状态及异常报警信息,不能及时排除隐患和故障。

c.难以追溯UPS电源历史运行记录、事故发生的根源。

d.不能实现UPS电源故障的预期检测,不能对UPS电源的故障风险进行提前防范。

e.无法实时得知每一个机房内环境温湿度变化,超上/下限时,无告警提示。


二、解决方案:

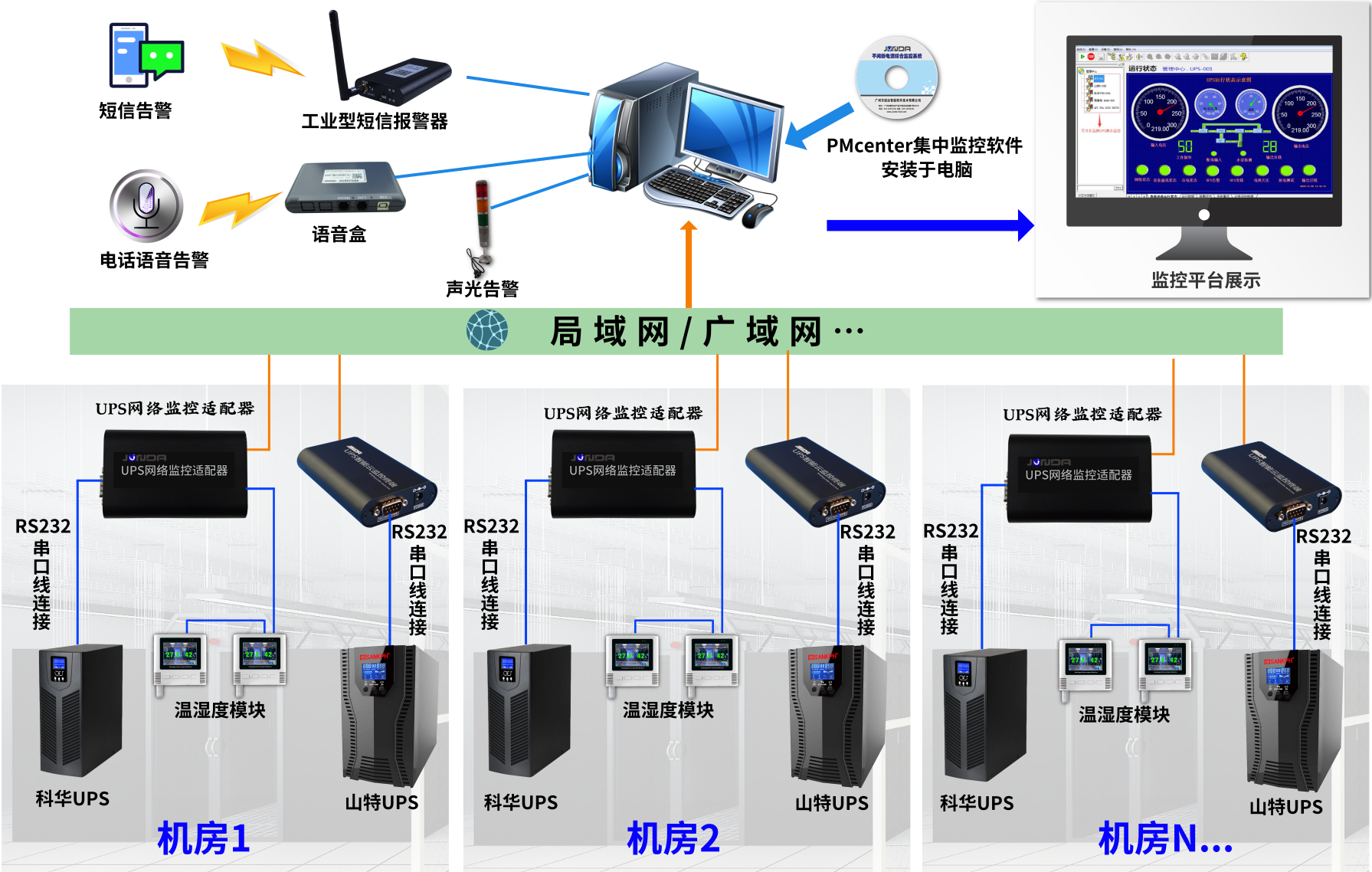

根据用户的要求和机房设备的概况,为保障用户每个机房内的UPS电源及其运行环境温湿度的高效运维与管理,采用了多网点机房UPS及环境温湿度集中监控方案。集UPS与环境温湿度为一体的监控方式,通过Pmcenter集中监控平台将每个网点的UPS集中统一监控。直观的读取每个网点中UPS的电池状态、负载、市电状态、故障状态等数据以及环境温湿度的变化。出现市电断电、环境温湿度超上限等异常情况,主动通过短信、语音等方式进行即时告警,以便及时采取相对应措施。

图片关键词


三、功能特点:

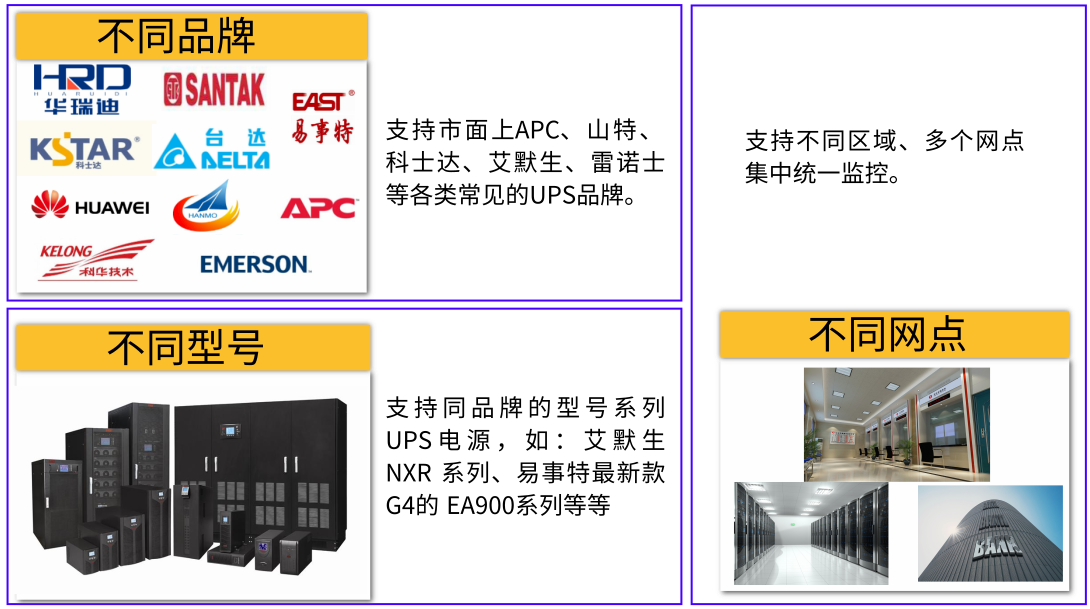

1.可兼容市面上山特、易事特、科华等绝大多数品牌型号、协议的UPS电源;解决用户在应用中使用不同品牌UPS难实现统一监控的问题。

图片关键词


2.用户可通过直观的监控平台随时查看各个机房内的UPS电源及环境温湿度变化的实时运行状态数据,确保机房设备的运行环境安全。同时每一台UPS电源及环境温湿度的历史事件记录可随时查询并支持导出,方便用户分析设备状态。

图片关键词

3.拥有管理员权限,安全性能极高,外部无关人员禁止访问。

4.出现异常情况,通过邮件、短信、电话语音等多种告警方式通知相关负责人。

5.远程监控,无需人工值守,节约管理成本。


四、方案配置:

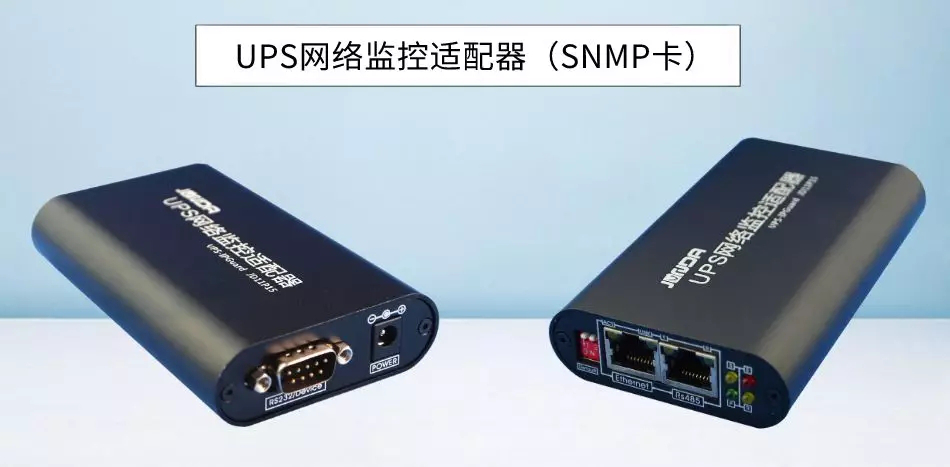

1)UPS网络监控适配器(每台UPS配一个)

一款基于UPS的智能网络监控设备,通过网线连接网络,不间断地采集UPS的运行状态数据,实时分析UPS的运行数据,可以通过WEB、SNMP、CLIENT、TELNET等多种途径供用户了解设备的运行状态!并可支持扩展“环境温湿度采集模块,实现对机房温度、湿度的监测。并可根据UPS的运行情况,出现异常情况时,及时通过邮件、SNMP-TRAP等方式直接发出告警。

图片关键词

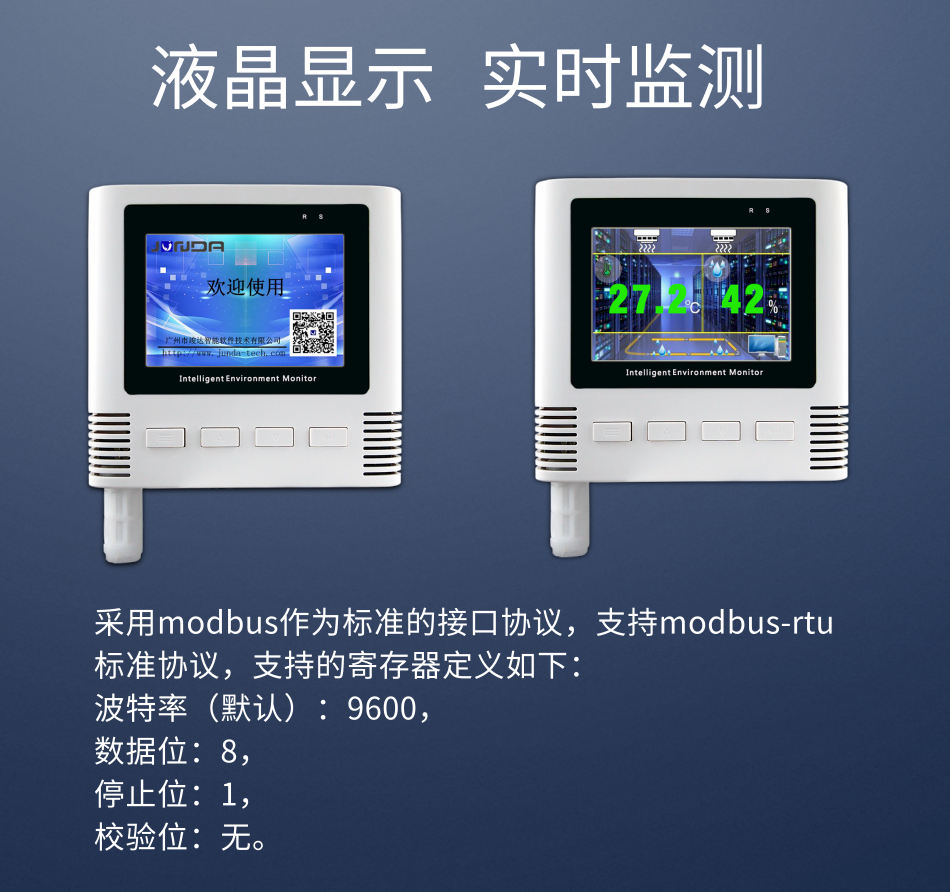

(2)竣达温湿度检测模块(20㎡/个)

一款基于彩色屏设计,选用高质量集成式数字温湿度传感器,实现温度、湿度精准采样的环境温湿度监测模块。采用了标准的MODBUS-RTU协议、RS485通讯接口,能更方便、快捷地接入动环主机或其他监控模块。

图片关键词

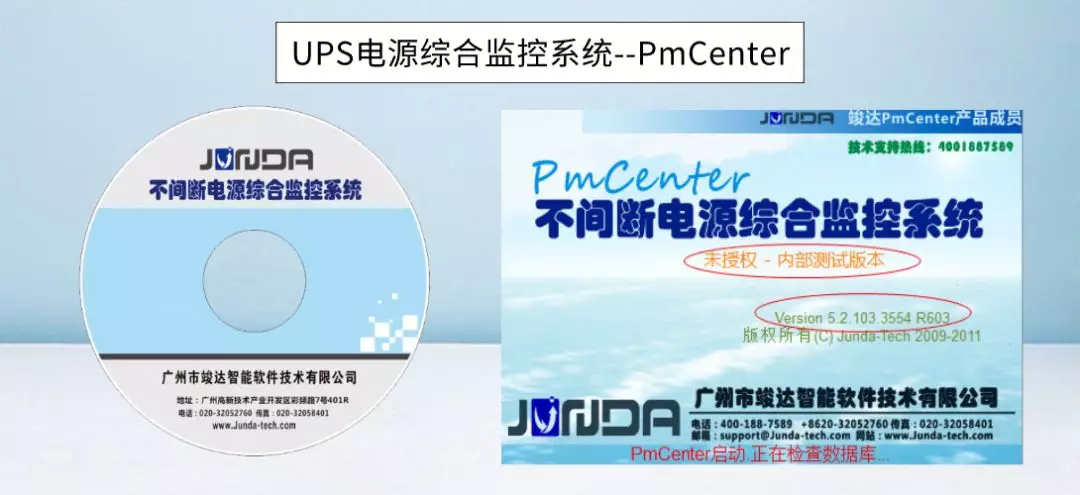

(3)PMcenter集中监控系统:

PMcenter集中监控系统可用于分布式的UPS网络集中监控,通过TCP/IP网络,可以实时跨地域的监控UPS运行状态,及时的发现设备异常,确保UPS供电系统的可靠性。

图片关键词

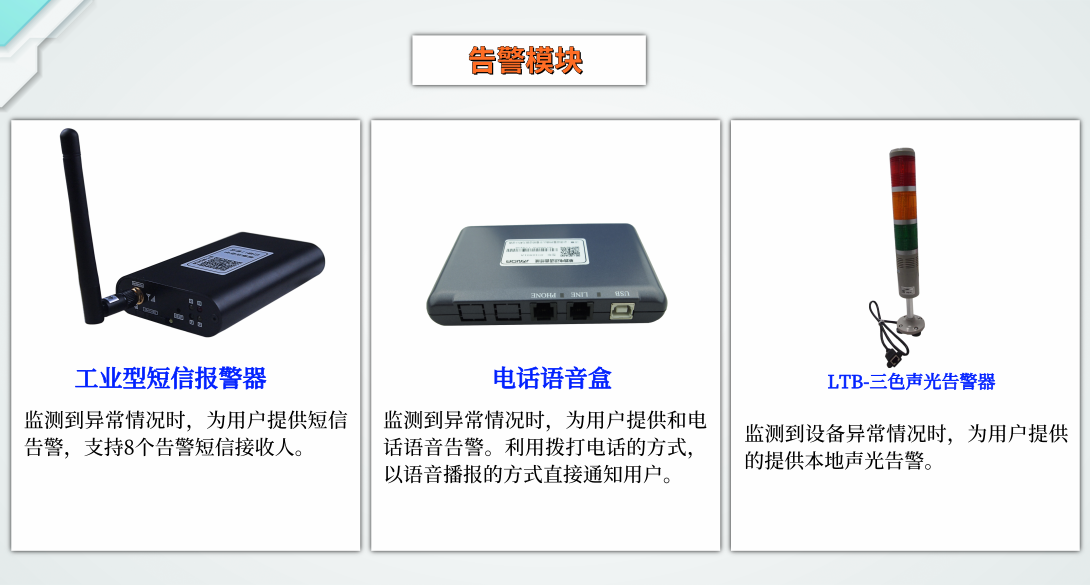

4)异常情况告警模块:

监测到UPS电源及环境温湿度出现异常情况时,第一时间作出告警通知。

图片关键词

更完善的UPS、精密空调、电池巡检等产品配套方案和技术服务,请联系我们,竣达技术为您详细解答。
